Basisfilter Hankison F02-B-SF – G 1/4", 566 l/min 3 Mikron · Öl 5 mg/m³ · Klasse 3-x-5 · 16 bar
Artikelnummer: F02-B-SF
Verwandte Produkte
Produktdetailbeschreibung
Der Basisfilter Hankison NGF F02-B-SF mit Flüssigkeitsabscheider trennt über 99 % des flüssigen Kondensats ab und hält feste Partikel über 3 µm zurück; der Restölgehalt beträgt 5 mg/m³. Er hat ein Gewinde G 1/4", einen Durchfluss von 566 l/min (34 Nm³/h) bei 7 bar und einen Betriebsdruck bis 16 bar.
Er gehört zur Baureihe der Filter Hankison NGF: Das Gehäuse ist für alle fünf Stufen gleich, die Stufe bestimmt das Element mit der farbigen Endkappe.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 1/4" (Innengewinde) |
| Durchfluss bei 7 bar | 566 l/min (34 Nm³/h) |
| Betriebsdruck | 16 bar |
| Lufttemperatur am Eintritt | +2 bis +66 °C |
| Partikelrückhaltung ab | 3 µm |
| Restölgehalt | < 5 mg/m³ |
| Klasse ISO 8573-1 | 3-x-5 |
| Abscheidegrad für Öl | 50 % |
| Flüssigkeit am Eintritt höchstens | 25 g/m³ |
| Druckverlust neues Element (trocken / nass) | 60 mbar / 70 mbar |
| Elementwechsel | nach 6.000 Betriebsstunden, spätestens nach 12 Monaten, oder bei 400 mbar Druckverlust |
| Farbe der Endkappe | Orange |
| Ersatzelement | SF-02 |
| Verschmutzungsanzeige | Differenzdruckanzeige am Filterkopf |
| Kondensatablass | automatischer Schwimmer-Kondensatableiter |
| Gehäuse | Aluminium-Druckguss, chromatiert, pulverbeschichtet |
| Breite A | 113,6 mm |
| Höhe B | 205,5 mm |
| Von der Anschlussachse zur Unterkante C | 171,4 mm |
| Freiraum unter dem Filter D | 102 mm |
| Gewicht | 0,8 kg |
Gehäuse und Abmessungen
Das Gehäuse ist aus Aluminium-Druckguss, chromatiert und mit einer Pulverbeschichtung auf Polyester-Epoxid-Basis geschützt. Ein- und Ausgang sind als Flansche mit Innengewinde geformt; der Behälter hat innen Rippen, an denen das Kondensat nach unten abläuft.
Maße laut Hersteller: Breite A 113,6 mm, Höhe B 205,5 mm, von der Anschlussachse zur Unterkante C 171,4 mm, und unter dem Filter ist ein Freiraum D von 102 mm nötig, damit sich der Behälter abnehmen lässt. Gewicht 0,8 kg.
Ausstattung
Der Filter ist mit dem Filterelement SF-02, mit Differenzdruckanzeige am Filterkopf und mit automatischem Schwimmer-Kondensatableiter ausgestattet.
Die Anzeige am Filterkopf überwacht den Druckverlust des Elements: Wenn sich das Element zusetzt, steigt der Druckverlust. Wechseln Sie das Element aber auch nach Zeit, selbst wenn die Anzeige noch nichts meldet.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei anderem Druck ändert er sich nach dem Korrekturfaktor; dieser Filter arbeitet bis 16 bar:
| Druck (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 356 | 424 | 498 | 566 | 639 | 781 | 933 | 1.058 | 1.205 |
Wann Sie ihn einsetzen
Er eignet sich dort, wo viel Flüssigkeit in die Luft gelangt — in Leitungsnetzen ohne Nachkühler und Trockner, für Werkstatt- und Blasluft.
Einordnung in die Filtration
Der Basisfilter SF gehört an den Anfang der Filtration, vor den Staubfilter PF oder den Mikrofilter HF.
Element und Wartung

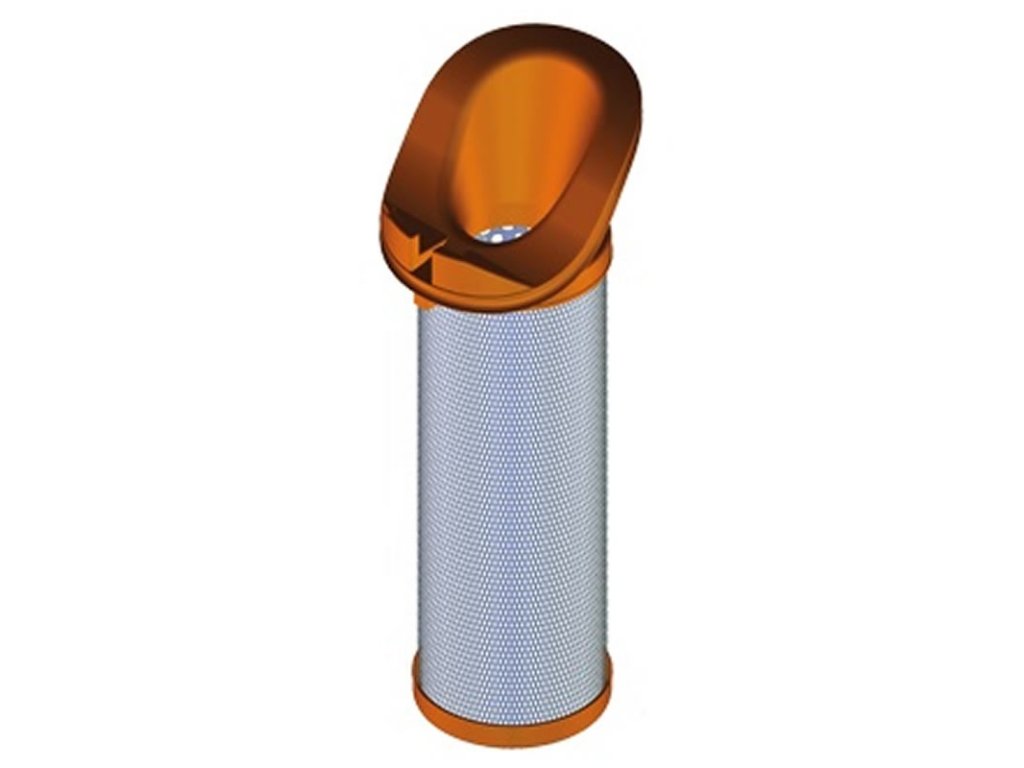

Wechseln Sie das Element SF-02 mit der Endkappe in Orange nach 6.000 Betriebsstunden, spätestens nach 12 Monaten, oder bei 400 mbar Druckverlust.
Filtermedium
Das Element hat die patentierte Form Venturi-Wave, durch die die Luft ohne Verwirbelung in das Element eintritt, und ein tief plissiertes Filtermedium mit großer Fläche — die Luft strömt mit geringerem Druckverlust hindurch.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe, Ersatzelemente im Zubehör NGF.
Zusätzliche Parameter
| Kategorie: | Basisfilter Hankison NGF SF mit Flüssigkeitsabscheider |
|---|---|
| Ausführung: | Basisfilter |
| Druck: | 16 bar |
| Verbindung: | 1/4" |
| Maße: | 113 × 205 mm |
| Zertifizierung: | ISO 8573-1 (IUTA) |
| Filtration: | 3 Mikrometer |
| Filterpatrone: | SF-02 |
| Material: | Aluminium |
| Kondensatableitung: | Automatisch |
| Arbeitstemperatur: | +2 / +66 °C |
| Fließen: | 566 l/min |
| Restöl: | <5 mg/m³ |
| Qualitätsklasse - Öle: | 5 |
| Qualitätsklasse - feste Verunreinigungen: | 3 |
| Auf Lager: | Außenlager |
