Co je průmyslová ventilace: průvodce pro výrobní provozy

Stručně:

• Průmyslová ventilace zajišťuje řízenou výměnu vzduchu v výrobních halách a chrání zdraví pracovníků. Systém obsahuje ventilátory, filtry, potrubí a regulační prvky, přičemž správné dimenzování je klíčové pro efektivitu. Často se podceňuje správný výběr ventilátoru, údržba filtrů nebo správné navržení rozvodů, což snižuje výkon systému.

Průmyslová ventilace je definována jako řízená výměna vzduchu ve výrobních a průmyslových prostorách, jejímž cílem je přivádět čerstvý vzduch a odvádět vzduch znečištěný prachem, chemickými látkami nebo teplem. Odborný termín pro tento obor je průmyslová vzduchotechnika. Systém tvoří ventilátory, filtrační jednotky, potrubní rozvody a regulační prvky. Správně navržená průmyslová ventilace chrání zdraví pracovníků, splňuje požadavky BOZP a udržuje stabilní podmínky pro výrobní procesy. Bez funkčního větrání se v halách hromadí škodliviny, roste teplota a klesá produktivita.

Co je průmyslová ventilace a jak funguje jako systém?

Průmyslová vzduchotechnika je soubor technologií zajišťujících řízenou výměnu vzduchu v náročných výrobních podmínkách. Zajišťuje přívod čerstvého vzduchu, odvod znečištěného a stabilní podmínky i při vysoké prašnosti, přítomnosti chemických látek nebo tepelné zátěži.

Základní princip je přímočarý. Ventilátor vytváří podtlak, který táhne vzduch od zdroje znečištění přes potrubní rozvody do filtračních jednotek a ven z haly. Tento řízený pohyb vzduchu je klíčovým principem průmyslové ventilace. Bez správně navrženého toku vzduch nekopíruje cestu od zdroje znečištění k odvodu a škodliviny se šíří do celého prostoru.

Systém se skládá z několika vzájemně propojených částí. Každá část plní konkrétní funkci a výpadek jedné snižuje výkon celého systému:

• Ventilátory zajišťují pohyb vzduchu a překonávají odpor potrubí a filtrů.
• Potrubní rozvody vedou vzduch od odsávacích bodů k filtraci a výfuku.
• Filtrační jednotky zachycují pevné částice, aerosoly nebo plynné látky.
• Regulační prvky (klapky, ventily) umožňují řídit průtok v různých větvích systému.
• Doplňkové odlučovače jako cyklony slouží jako předfiltrace před jemnými filtry.

Profesionální tip: Odsávací body umísťujte co nejblíže ke zdroji znečištění. Čím kratší vzdálenost mezi zdrojem prachu nebo výparů a vstupem do odsávacího potrubí, tím nižší průtok vzduchu stačí k zachycení škodlivin a tím menší ventilátor potřebujete.

Efektivita průmyslové ventilace závisí na komplexním posouzení celého systému, ne jen na jednotlivých součástech. Výkonný ventilátor s nevhodně dimenzovaným potrubím nebo ucpaným filtrem nepřinese očekávané výsledky.

Jaký je rozdíl mezi axiálním a radiálním ventilátorem?

Volba správného ventilátoru patří k nejdůležitějším rozhodnutím při návrhu průmyslové ventilace. Axiální a radiální ventilátory se liší konstrukcí, výkonem i vhodným použitím.

Axiální ventilátor pohání vzduch rovnoběžně s osou rotace. Zvládá velké průtoky vzduchu při nízkém odporu systému. Typické použití zahrnuje větrání velkých výrobních hal, skladů nebo přívod čerstvého vzduchu do prostoru bez dlouhých rozvodů. Radiální ventilátor (centrifugální) pohání vzduch odstředivou silou kolmo k ose rotace. Generuje vyšší tlak a překonává odpor dlouhých potrubních tras a filtračních jednotek.

Statický tlak ventilátoru je klíčový parametr, který ovlivňuje skutečný průtok vzduchu v instalovaném systému s rozvody a filtry. Výrobci udávají průtok v m³/h při nulovém odporu. V reálném systému s potrubím, klapkami a filtry je skutečný průtok vždy nižší.

Volba ventilátoru musí respektovat nejen průtok, ale především statický tlak systému a odpor filtračních prvků. Podcenění tohoto parametru vede k poddimenzování celého systému.

Profesionální tip: Před výběrem ventilátoru vždy spočítejte celkový odpor systému. Sečtěte ztráty v potrubí, na klapkách, mřížkách a filtrech. Teprve pak vyberte ventilátor, jehož pracovní bod leží na jeho výkonové křivce v požadovaném průtoku.

Průmyslové ventilátory pro specifické aplikace, například chlazení rozvaděčů, využívají konkrétní napájení a výkon vyjádřený průtokem vzduchu v m³/h. Každá aplikace vyžaduje jiný typ a dimenzování zařízení.

Jaké typy filtrů se používají v průmyslové ventilaci?

Filtrace je nedílnou součástí každého průmyslového ventilačního systému. Průmyslová vzduchotechnika využívá v náročných provozech cyklony, textilní filtry, elektrostatické odlučovače i adsorpční filtry. Výběr filtrace závisí na typu a složení znečišťujících látek.

Správná filtrace průmyslového vzduchu přímo ovlivňuje zdraví zaměstnanců a bezpečnost výrobních provozů. Nedostatečná filtrace způsobuje profesionální onemocnění a zkracuje životnost strojů.

Přehled hlavních typů filtrů a jejich použití:

• Cyklony zachycují těžší pevné částice odstředivou silou bez spotřeby filtračního média. Slouží jako první stupeň předfiltrace před jemnými filtry.
• Textilní (látkové) filtry zachycují jemný prach s vysokou účinností. Používají se v dřevozpracujícím průmyslu, při broušení kovů nebo v potravinářství.
• Patronové filtry nabízejí velkou filtrační plochu v kompaktním provedení. Vhodné pro kontinuální provoz s automatickým čištěním stlačeným vzduchem.
• Elektrostatické odlučovače zachycují aerosoly, olejové mlhy a jemné částice elektrostatickým nábojem. Typické použití je v obráběcích centrech a lakovnách.
• Adsorpční filtry (s aktivním uhlím nebo zeolitem) odstraňují plynné látky, výpary rozpouštědel a pachy. Nezbytné všude tam, kde textilní filtry nestačí.

Vícestupňové odlučování s využitím cyklonů a specializovaných filtrů významně zvyšuje spolehlivost a životnost systémů průmyslové ventilace. Cyklon zachytí těžší částice a snižuje zátěž jemných filtrů, čímž prodlužuje intervaly mezi výměnou filtračních vložek.

Podrobný přehled typů vzduchových filtračních systémů pro výrobu pomůže při výběru správné kombinace pro konkrétní provoz.

Jak navrhnout průmyslovou ventilaci pro výrobní halu?

Návrh průmyslové ventilace začíná výpočtem požadovaného množství vzduchu. Tento výpočet závisí na typu práce, počtu pracovníků, druhu znečištění a tepelné zátěži prostoru. Bez správného výpočtu vzniká buď poddimenzovaný systém, který neplní svou funkci, nebo předimenzovaný systém s zbytečně vysokými provozními náklady.

Postup návrhu ventilačního systému pro výrobní halu:

1. Určete zdroje znečištění. Zmapujte všechna místa, kde vzniká prach, výpary, teplo nebo hluk. Každý zdroj vyžaduje vlastní odsávací bod nebo alespoň zohlednění v celkovém průtoku.
2. Vypočítejte požadovaný průtok vzduchu. Výměna vzduchu na pracovišti musí odpovídat typu práce. Při práci bez prachu a chemikálií platí norma 25 m³/h na zaměstnance. Při vyšší tepelné zátěži nebo zápachu se toto množství zvyšuje o 10 m³/h na osobu.
3. Navrhněte trasy potrubí. Potrubní rozvody vedou vzduch od odsávacích bodů k filtraci a výfuku. Nevhodné ohyby a klapky přidávají hydraulické ztráty a snižují účinnost celého systému. Trasy navrhujte co nejpřímější s minimem kolen.
4. Vyberte filtraci podle typu znečištění. Typ filtru musí odpovídat zachycovaným látkám. Pro prach stačí textilní nebo patronový filtr, pro aerosoly je nutný elektrostatický odlučovač, pro výpary adsorpční filtr.
5. Dimenzujte ventilátor podle celkového odporu systému. Sečtěte ztráty v potrubí, na filtrech a ostatních prvcích. Vyberte ventilátor s pracovním bodem odpovídajícím požadovanému průtoku při tomto odporu.
6. Zohledněte teplotu a vlhkost. Vysoká teplota nebo vlhkost mění hustotu vzduchu a tím i skutečný výkon ventilátoru. Tyto parametry ovlivňují jak výběr ventilátoru, tak materiál potrubí a filtrů.

Profesionální tip: Při návrhu potrubních rozvodů počítejte s rychlostí vzduchu v potrubí v rozmezí 5–10 m/s pro hlavní větve a 3–6 m/s pro odbočky. Vyšší rychlosti zvyšují hluk a hydraulické ztráty, nižší rychlosti způsobují usazování prachu v potrubí.

Správně dimenzované potrubní rozvody vzduchu jsou základem efektivní distribuce vzduchu v rozsáhlých průmyslových objektech. Průměr potrubí přímo určuje rychlost proudění a tím i hydraulické ztráty celého systému.

Tepelný komfort pracovníků je součástí BOZP a ovlivňuje produktivitu. Přehřátá nebo špatně větraná hala zvyšuje chybovost a nemocnost. Ventilace musí zajistit nejen odvod škodlivin, ale i udržení přijatelné teploty a vlhkosti na pracovišti.

Klíčové poznatky

Průmyslová ventilace funguje jako systém propojených komponent, kde výkon celku závisí na správném dimenzování každé části od ventilátoru přes potrubí až po filtraci.

Zkušenosti z praxe: co se v průmyslové ventilaci nejčastěji podceňuje

Největší chyba, kterou v praxi vídám, je poddimenzování ventilátoru. Projektant nebo provozovatel vybere ventilátor podle průtoku uvedeného v katalogu při nulovém odporu. Jenže reálný systém s potrubím, filtry a klapkami má vždy odpor. Výsledkem je ventilátor, který dodává třetinu slibovaného průtoku a hala je stále plná prachu nebo výparů.

Druhá nejčastější chyba je zanedbání údržby. Filtrační vložky se postupně ucpávají a snižují průtok vzduchu. Pravidelná kontrola stavu filtrů a jejich včasná výměna jsou zásadní pro zachování výkonnosti ventilace a životnosti zařízení. Viděl jsem provozy, kde filtr nebyl vyměněn dva roky. Ventilátor běžel naplno, ale vzduch přes ucpaný filtr téměř neprocházel.

Třetí problém je přístup „koupím jeden velký ventilátor a vyřeším vše". Průmyslová ventilace funguje jako systém. Jeden výkonný ventilátor bez správně navržených odsávacích bodů, potrubí a filtrace nepomůže. Škodliviny se musí zachytit přímo u zdroje, ne až když se rozptýlí po celé hale.

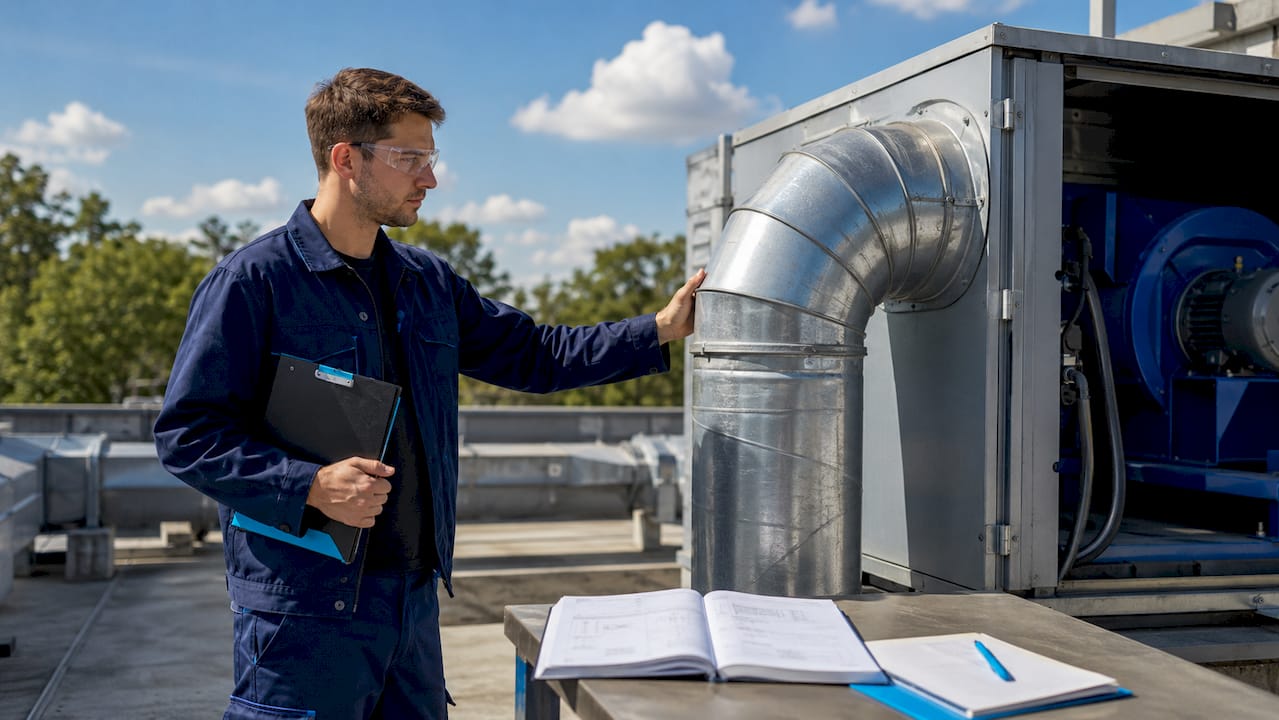

Doporučuji každému provozovateli výrobní haly jednou ročně provést revizi ventilačního systému. Zkontrolujte stav filtrů, změřte skutečný průtok vzduchu na odsávacích bodech a porovnejte ho s projektovými hodnotami. Odchylka větší než 20 % signalizuje problém, který je třeba řešit dříve, než se projeví na zdraví pracovníků nebo kvalitě výroby.

— Zdeněk

Průmyslová ventilace od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí technické poradenství a dodávky komponentů pro průmyslové ventilační systémy. Sortiment zahrnuje ventilátory, filtrační jednotky, potrubní příslušenství a regulační prvky pro výrobní provozy různých velikostí.

Odborný tým Kompresory-vzduchotechnika pomůže s výběrem správného zařízení podle konkrétních parametrů provozu, typu znečištění a požadovaného průtoku vzduchu. Technická podpora zahrnuje konzultaci při návrhu systému i servis po instalaci. Celý sortiment pneumatiky, vzduchotechniky a příslušenství najdete v sekci průmyslové pneumatiky a hydrauliky na webu Kompresory-vzduchotechnika.

Časté dotazy

Co je průmyslová ventilace a k čemu slouží?

Průmyslová ventilace je systém pro řízenou výměnu vzduchu ve výrobních prostorách. Zajišťuje přívod čerstvého vzduchu, odvod znečištěného a udržuje bezpečné pracovní podmínky pro zaměstnance.

Jaký je rozdíl mezi axiálním a radiálním ventilátorem?

Axiální ventilátor přesouvá velké množství vzduchu při nízkém odporu systému a hodí se pro větrání hal. Radiální ventilátor generuje vyšší tlak a překonává odpor filtrů a dlouhých potrubních rozvodů.

Jak často se mají měnit filtry v průmyslové ventilaci?

Interval výměny závisí na intenzitě provozu a typu znečištění. Stav filtrů je třeba pravidelně kontrolovat, protože ucpané filtry snižují průtok vzduchu a zatěžují ventilátor.

Kolik vzduchu potřebuje jeden pracovník ve výrobní hale?

Norma stanovuje minimálně 25 m³/h na zaměstnance při práci bez prachu a chemikálií. Při vyšší tepelné zátěži nebo zápachu se toto množství zvyšuje o 10 m³/h na osobu.

Co je průmyslový ventilátor a jak se liší od domácího?

Průmyslový ventilátor je navržen pro kontinuální provoz, vysoké průtoky vzduchu a překonání odporu potrubních rozvodů a filtrů. Domácí ventilátor pracuje při nízkém odporu a krátkodobém provozu bez nároků na filtraci nebo odolnost vůči prachu.
