Jak fungují vzduchové ventily: klíčová úloha a efektivní řešení

TL;DR:

• Vzduchové ventily jsou klíčové prvky pneumatických systémů, které ovlivňují jejich bezpečnost a efektivitu.
• Správný výběr, údržba a diagnostika ventilů předcházej poruchám, zvyšují spolehlivost a snižují náklady na opravy.

Vzduchové ventily patří mezi nejpodceňovanější komponenty v průmyslových a stavebních pneumatických systémech. Většina techniků řeší kompresor, potrubí nebo aktuátory, ale ventily bývají přehlédnuty až do chvíle, kdy systém selže. Špatně zvolený typ ventilu nebo zanedbaná údržba přitom mohou způsobit náhlý tlakový ráz, kontaminaci oleje v potrubí nebo kaskádu poruch celé výrobní linky. Tento průvodce systematicky vysvětluje funkce, typy a bezpečnostní aspekty vzduchových ventilů, a dává konkrétní návod na výběr i každodenní péči.

Obsah

• Úvod do úlohy vzduchových ventilů v průmyslových aplikacích
• Typy vzduchových ventilů a jejich specifické funkce
• Bezpečnostní aspekty, edge case scénáře a selhání vzduchových ventilů
• Praktický výběr a údržba vzduchových ventilů v provozu
• Co často uniká při řešení ventilů: pohled z praxe
• Jak vám můžeme pomoci se správným výběrem ventilů a systémů
• Nejčastější dotazy

Klíčové Poznatky

Úvod do úlohy vzduchových ventilů v průmyslových aplikacích

Pneumatické systémy fungují na jednoduchém principu: kompresor stlačí vzduch, vzdušník ho udrží a potrubí rozvede tam, kde je potřeba. Bez ventilů by ale celý okruh byl neřiditelný. Vzduchové ventily jsou „řídicí" prvky kompresorových a pneumatických okruhů, přičemž každý typ plní specifickou funkci. Lze je přirovnat k logickým branám v elektronice: řídí, kdy vzduch teče, kudy teče a s jakým tlakem.

V typickém průmyslovém okruhu se setkáte s několika základními kategoriemi ventilů:

• Směrové ventily (distribuční): přepínají průtok vzduchu do jednoho nebo více výstupů, ovládají pohyb pneumatických válců
• Zpětné ventily (nevratné): umožňují průtok pouze v jednom směru, chrání systém před zpětným prouděním
• Pojistné ventily (přetlakové): otevírají se při překročení nastaveného tlaku a chrání systém před poškozením
• Regulační ventily: škrtí průtok nebo tlak, umožňují proporcionální řízení
• Odváděcí ventily: odstraňují vzduch nebo kondenzát z potrubí a zásobníků
• Sedlové ventily: konstrukčně odolné, vhodné pro vysoké tlaky a agresivní média

Každý z těchto typů má místo v systému a nahradit jeden druhým bez znalosti funkce je typická chyba, která vede k provozním problémům. Porozumění principům pneumatických systémů je proto základní podmínkou správného výběru ventilů.

Jak ventil ovlivňuje celý systém

Ventil nestojí v pneumatickém okruhu izolovaně. Jeho nastavení a výkon přímo ovlivňují chování aktuátorů, rychlost pohybu válců, přesnost polohování i celkovou energetickou účinnost. Pokud je například regulační ventil nastaven na příliš nízký průtok, válec pracuje pomalu a celý výrobní cyklus se prodlužuje. Naopak přílišné otevření způsobuje nekontrolovaný pohyb a opotřebení těsnění.

Správná funkce vzdušníku závisí také na tom, jak jsou ventily zapojeny do okruhu. Více o vzájemném vztahu vzdušníku a efektivity vysvětlujeme v samostatném článku.

Pochopení funkce dekompresoru a jeho vztahu k ventilům je důležité zejména u větších průmyslových soustav. Podrobný výklad funkce dekompresoru popisuje, jak se bezpečně zbavit zbytkového tlaku po vypnutí systému.

Typy vzduchových ventilů a jejich specifické funkce

Jakmile jsme rozklíčovali výchozí pojmy, pojďme je rozebrat detailně: čím se různé typy ventilů liší a jakou konkrétní úlohu mají v systému.

Regulační ventily převádějí stlačený vzduch na řízení procesu, přičemž jejich klíčovým parametrem je přesnost a opakovatelnost nastavení. Na rozdíl od jednoduchých uzavíracích ventilů pracují regulační ventily v kontinuálním rozsahu otevření a umožňují tak proporcionální výstup.

Přehled nejpoužívanějších typů podle funkce:

1. Směrové ventily jsou v průmyslu nejrozšířenějším typem. Označují se číselnou notací: 3/2 znamená tři porty a dvě polohy, 5/2 pět portů a dvě polohy. Tyto ventily určují, kam vzduch teče v každé fázi pracovního cyklu.
2. Zpětné ventily pracují pasivně. Otevírají se při průtoku ve správném směru a uzavírají při pokusu o zpětný tok. Nejsou potřeba žádné řídící signály ani energie.
3. Odlehčovací a pojistné ventily jsou bezpečnostní prvky první linie. Nastavuje se na nich maximální pracovní tlak a při překročení se automaticky otevírají.
4. Regulační (škrticí) ventily omezují průřez potrubí a tím škrtí průtok. Používají se zejména pro nastavení rychlosti pohybu pneumatických válců.
5. Odváděcí ventily jsou specializovaný typ pro správu vzduchu v potrubí. Ventily jsou klíčové pro vypouštění, směrování i bezpečnostní pojistky, přičemž jejich funkce při odvodu vzduchových kapes z vodního potrubí výrazně snižuje riziko vodního rázu.
6. Proporcionální ventily jsou nejsložitějším typem. Jejich otevření se řídí elektronicky v přesném rozsahu 0 až 100 %, takže umožňují plynulé a opakovatelné nastavení tlaku nebo průtoku.

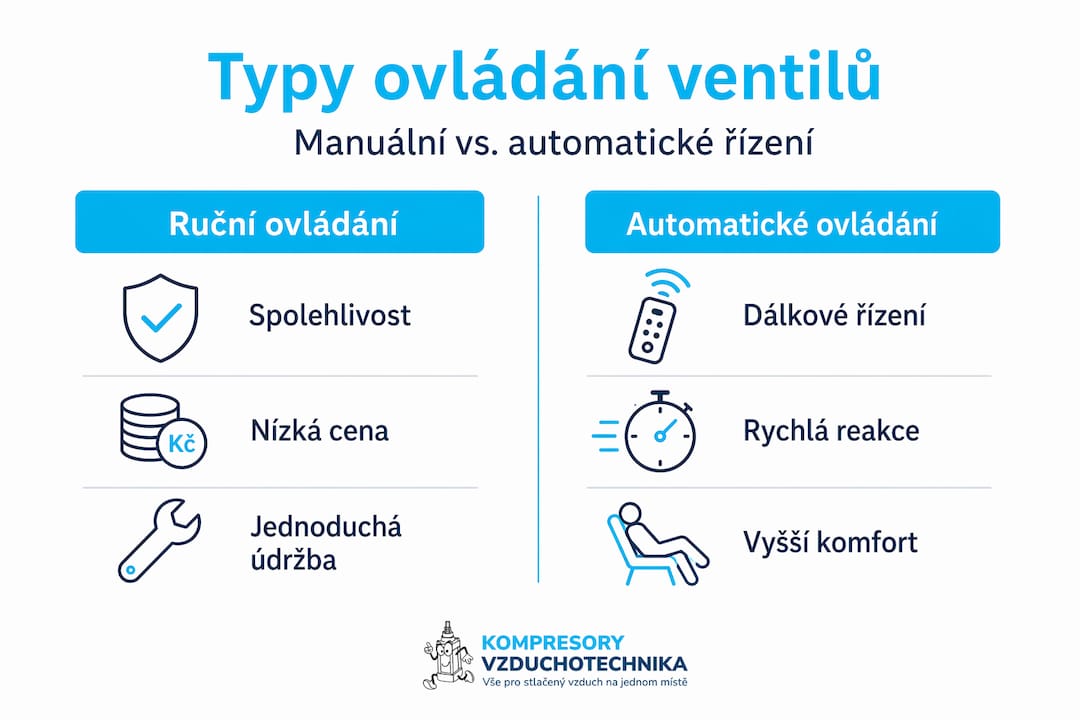

Srovnání podle způsobu ovládání

Způsob ovládání ventilu je jedním z klíčových výběrových kritérií. Rozdíl mezi ručním, solenoidovým a automatickým ventilem není jen technický, ale i provozní.

Profesionální tip: Při výběru solenoidového ventilu vždy ověřte krytí (IP67 nebo vyšší) a jmenovité napájení. Záměna 24V DC za 230V AC nebo opačně je jednou z nejčastějších montážních chyb, která způsobí okamžité zničení cívky.

Vliv provozního tlaku na funkci ventilů bývá podceňován. Snížení nebo kolísání tlaku na vstupu způsobuje nestabilní chování celého okruhu. Detailní rozbor vlivu tlaku na ventily ukazuje, jak proměnlivý tlak snižuje celkovou efektivitu systému.

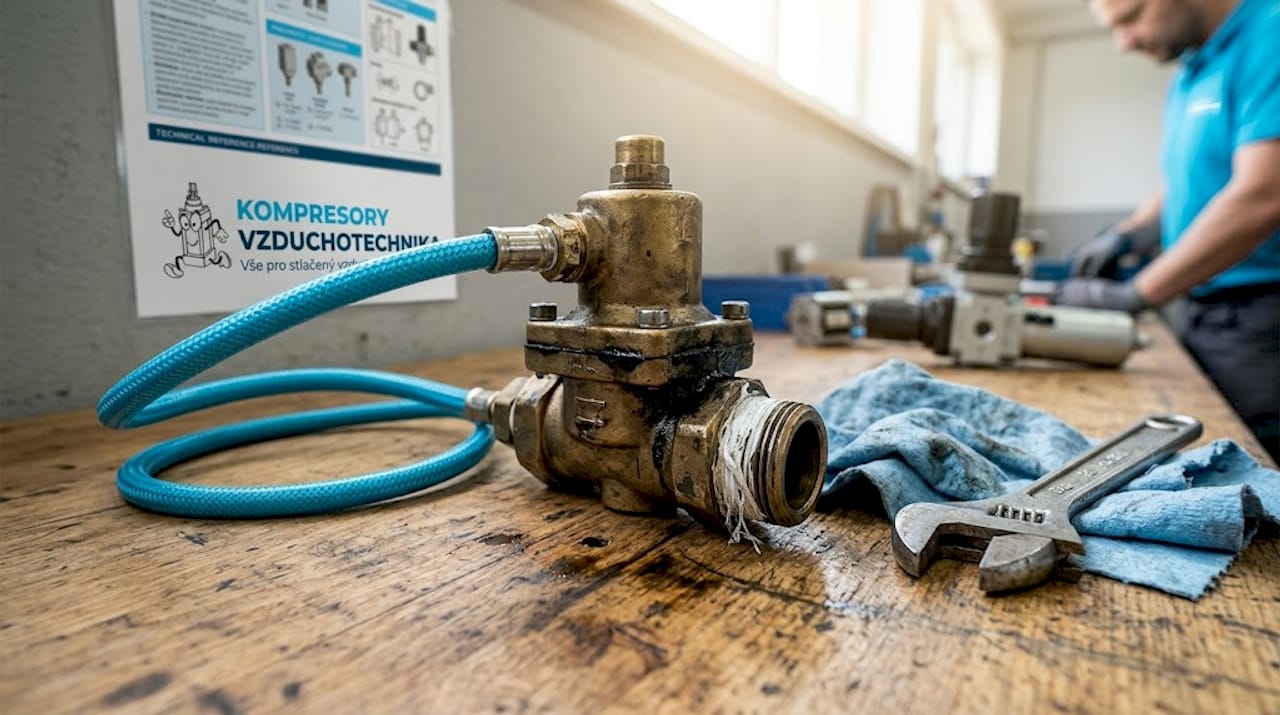

Bezpečnostní aspekty, edge case scénáře a selhání vzduchových ventilů

Kromě základních rozdílů mezi typy ventilů je třeba zabývat se i riziky, která nastávají při jejich selhání nebo nevhodném nastavení. Bezpečnostní hledisko je u pneumatických systémů pracujících s tlaky 6 až 16 bar zásadní.

Zpětné ventily zabraňují zpětnému proudění, přičemž jejich selhání vede k nebezpečí kontaminace olejovými parami nebo k nekontrolovanému zpětnému pohybu aktuátorů. Při vypnutí kompresoru bez funkčního zpětného ventilu může vzduch z vzdušníku proudit zpět přes kompresor a způsobit jeho poškození nebo znečistit celé potrubí.

Nejčastější scénáře selhání ventilů

• Netěsnost sedla: vzduch prosakuje přes uzavřený ventil, tlak v systému postupně klesá i bez odběru
• Zaseknutý šoupák: ventil zůstane v otevřené nebo zavřené poloze bez možnosti přepnutí, výroba se zastaví
• Opotřebení těsnění: gumová nebo polyuretanová těsnění degradují kontaktem s olejem nebo vysokou teplotou
• Koroze vnitřních dílů: vlhký vzduch bez odfiltrování kondenzátu způsobuje korozi, ventil přestane těsnit
• Blokovány nečistotami: pevné částice z potrubí nebo kondenzátu ucpou sedlo nebo šoupák
• Elektrická závada solenoidů: přepálená cívka nebo porucha konektoru způsobí ztrátu ovládání

Selhání odlehčovacích ventilů může vést k přetížení a aktivaci mechanických pojistek, nebo v krajním případě k destruktivnímu selhání zásobníku.

Upozornění: Kaskádové selhání ventilů je v průmyslové praxi závažný problém. Jeden vadný pojistný ventil, který se neotevře při přetlaku, způsobí přetížení potrubí. Zvýšený tlak pak poškodí těsnění dalších ventilů v okruhu, a to i bez přímé mechanické závady na nich samotných.

Jak rozpoznat začínající poruchu

Včasné odhalení problému výrazně snižuje náklady opravy i rozsah následných škod. Příznaky, na které je třeba se zaměřit:

• Abnormální hluk při přepínání ventilu (praskání, pískání)
• Neobvykle pomalý pohyb válce bez jiné příčiny
• Neočekávaný pokles tlaku v klidovém stavu systému
• Viditelný únik vzduchu v okolí ventilu nebo přírub
• Zvýšená teplota tělesa ventilu v provozu

Podrobný postup identifikace a opravy zpětných ventilů kompresoru popisuje jak technické funkce, tak diagnostické postupy.

Profesionální tip: Používejte pravidelné provozní záznamy. Zaznamenávejte teplotu, tlak a časy cyklů pro každý ventil zvlášť. Odchylka od normy o 10 % nebo více je signálem k preventivní kontrole, nikoli čekání na poruchu.

Přehled nejčastějších chyb při provozu kompresoru ukazuje, že ventilové problémy tvoří více než třetinu všech servisních zásahů. Správná volba pojistných ventilů a jejich pravidelná kontrola jsou proto ekonomicky výhodnou investicí. Dalším klíčovým aspektem je eliminace úniku vzduchu v celém systému, která přímo snižuje provozní náklady a tlak na ventily.

Praktický výběr a údržba vzduchových ventilů v provozu

Se znalostí funkčních i bezpečnostních hledisek lze přejít k praktickému výběru a správné péči o ventily v denním provozu.

Přesné řízení rychlosti pohybu válců zajistí pouze správný typ ventilu. Tato základní teze platí pro celou šíři pneumatické techniky: od jednoduchých ručních nástrojů po plně automatizované výrobní linky.

Kritéria výběru ventilu pro konkrétní aplikaci

Při výběru ventilu je nutné definovat minimálně tyto parametry:

1. Funkce: co má ventil dělat? Řídit směr průtoku, regulovat tlak, zajistit zpětnou pojistku?
2. Pracovní tlak: jmenovitý a maximální provozní tlak v aplikaci. Většina průmyslových ventilů pracuje v rozsahu 0,3 až 16 bar.
3. Průtok (Kv hodnota): měrná hodnota průtoku vody při daném tlakovém spádu. Příliš nízká Kv způsobuje tlakovou ztrátu, příliš vysoká snižuje přesnost regulace.
4. Médium: suchý vzduch, vzduch s olejem, vzduch s kondenzátem, agresivní prostředí. Materiály těsnění se liší podle média.
5. Způsob ovládání: ruční, solenoidový, pilotní, proporcionální. Každý způsob má jiné nároky na napájení a řídící signály.
6. Montážní podmínky: teplota okolí, vibrrace, prach nebo vlhkost. Tyto faktory určují požadované krytí a materiál tělesa.
7. Certifikace: pro tlakové nádoby a bezpečnostní ventily platí přísné normy (PED, ATEX pro výbušná prostředí).

Kontrolní seznam údržby ventilů

Pravidelná údržba prodlužuje životnost ventilů a snižuje riziko neplánovaných výpadků. Doporučený postup:

1. Denní kontrola: vizuální prohlídka na úniky vzduchu, kontrola signalizace solenoidů, ověření pohyblivosti ručního ovládání
2. Týdenní kontrola: měření provozního tlaku před ventilem a za ventilem, kontrola upevnění a hadic
3. Měsíční kontrola: testování pojistných ventilů ručním otevřením, kontrola těsnění a přírubových spojů, čištění filtrů vzduchové jednotky (FRL)
4. Roční revize: kompletní demontáž a vizuální kontrola vnitřních dílů, výměna gumových těsnění bez ohledu na jejich stav, funkční test celého okruhu ve všech provozních stavech
5. Po každé opravě: ověření tlakové těsnosti celého okruhu, kontrola funkce automatických prvků při simulaci nouzového vypnutí

Profesionální tip: Nikdy nevyměňujte jen jeden vadný ventil bez kontroly sousedních prvků v okruhu. Pokud jeden ventil selhal, sousední jsou s vysokou pravděpodobností ve stejné fázi opotřebení. Preventivní výměna skupiny ventilů při jednom servisním zásahu je levnější než opakovaná výjezdní služba.

Nejčastější chyby při výběru a montáži

Chyby při výběru ventilů se opakují napříč odvětvími a mají shodné vzory:

• Použití regulačního ventilu místo zpětného tam, kde je vyžadována absolutní jednosměrnost průtoku
• Montáž ventilu s nevhodnou závitovou normou (metrický versus NPT nebo BSPP)
• Podceněná Kv hodnota způsobující tlakovou ztrátu větší než 0,5 bar v pracovním bodě
• Ignorování teplotního rozsahu těsnění (standardní NBR nevydrží nad 80 °C)
• Použití nerezového ventilu v prostředí s koncentrovanými kyselinami nebo louhemi bez ověření chemické odolnosti

Průvodce opravou netěsnosti v kompresoru poskytuje praktický postup krok za krokem, použitelný přímo v provozním prostředí bez nutnosti volat servis.

Co často uniká při řešení ventilů: pohled z praxe

Když víte, jak ventily fungují i jaké hrozí chyby, podělme se o poznatky, které v běžných návodech nenajdete.

Nejčastějším zdrojem poruch nejsou drahou výbavou špatně zkonstruované ventily, ale prosté kombinační chyby. Technik vybere správný ventil pro daný tlak a průtok, ale nevěnuje pozornost tomu, jestli ventil zvládne dynamiku celého systému. V praxi to znamená: ventil vydrží klidový stav bez problémů, ale při rychlém střídání cyklů selže těsnění mnohem dříve, než udává výrobce.

Tento problém se typicky projevuje v automatizovaných linkách s frekvencí přepínání nad 60 cyklů za minutu. Standardní ventil s testovanou životností 10 milionů cyklů může v takovém provozu vydržet méně než 3 měsíce, pokud pracuje bez dostatečného mazání nebo s nevhodnou viskozitou olejové mlhy.

Druhý přehlížený faktor je šetření na nesprávném místě. Praxe ukazuje, že průmyslový provoz velmi rád substituuje certifikované pojistné ventily levnými alternativami bez dokumentace. Krátkodobá úspora v řádu stokorun se pak mění na výpadek výroby v hodnotě desítek tisíc korun. Pojistný ventil je bezpečnostní prvek první linie, nikoli místo pro cenovou optimalizaci.

Třetí opakující se chyba je reaktivní přístup k údržbě. Ventily se mění až po poruše, nikoli preventivně podle provozního plánu. Přitom systematická analýza dat z výroby (frekvence cyklů, teploty, tlaky) dokáže predikovat opotřebení ventilu s přesností na týdny dopředu. Moderní průmyslové systémy s tlakovými senzory a PLC loggingem mají tato data dostupná, ale málokdy se vyhodnocují ve vztahu k plánované výměně ventilů.

Pohled na typické chyby u kompresorů potvrzuje, že valná většina poruch má preventabilní charakter. Jde o kombinaci správného výběru, pravidelné kontroly a systematického přístupu k provozním datům.

Výsledek vždy odpovídá přístupu: provoz se systematickou preventivní údržbou vykazuje o 40 až 60 % nižší náklady na neplánované opravy než provoz bez ní. Toto číslo je výsledkem auditů průmyslových závodů napříč Evropou a není to spekulace, ale měřitelná realita.

Jak vám můžeme pomoci se správným výběrem ventilů a systémů

Správný ventil v správné aplikaci se nedá vybrat jen z katalogu. Záleží na kombinaci tlakového rozsahu, média, způsobu ovládání, montážního prostředí a požadované životnosti. Chcete-li minimalizovat výpadky nebo provozní ztráty, je správný sortiment ventilů a odborné konzultace zásadní.

Na Kompresory-vzduchotechnika.cz nabízíme kompletní sortiment pneumatických ventilů pro průmyslové i stavební aplikace. V nabídce jsou směrové, zpětné, regulační i pojistné ventily s certifikací pro standardní i náročné provozní podmínky. Součástí sortimentu je také pneumatické nářadí a příslušenství. Pokud řešíte celou kompresorovou sestavu, pomůžeme s výběrem kompresorů přesně podle vašich technických požadavků. Kontaktujte náš technický tým pro konkrétní doporučení a nacenění.

Nejčastější dotazy

Jak vybrat správný typ vzduchového ventilu pro konkrétní aplikaci?

Rozhodující je požadovaná funkce (směrování, regulace, pojistka) a způsob ovládání systému. Základní typy ventilů zahrnují směrové, zpětné, regulační a odváděcí provedení, přičemž každý typ řeší jinou provozní situaci.

Co se může stát při selhání zpětného ventilu v kompresorovém systému?

Může dojít ke zpětnému toku tlaku, kontaminaci olejovými parami nebo náhlému tlakovému nárazu v potrubí. Zpětné ventily zabraňují zpětnému proudění a jejich porucha patří k nejzávažnějším bezpečnostním incidentům v kompresorových systémech.

Jakou roli hrají odváděcí ventily v potrubních systémech?

Odváděcí ventily automaticky odstraňují vzduchové kapsy nahromaděné v potrubí a zabraňují vodnímu rázu nebo poklesu průtoku. Odváděcí ventily zajišťují hladký provoz potrubí a jsou povinným prvkem u všech vodorovných úseků průmyslového potrubí delších než 50 metrů.

Jaké jsou základní postupy údržby vzduchových ventilů?

Pravidelně kontrolujte těsnost, nastavte odpovídající provozní tlak a ověřujte funkci ventilů při přechodových stavech jako je nouzové vypnutí nebo spuštění systému po delší nečinnosti. Gumová těsnění vyměňujte preventivně při roční revizi, bez ohledu na jejich zdánlivý stav.
