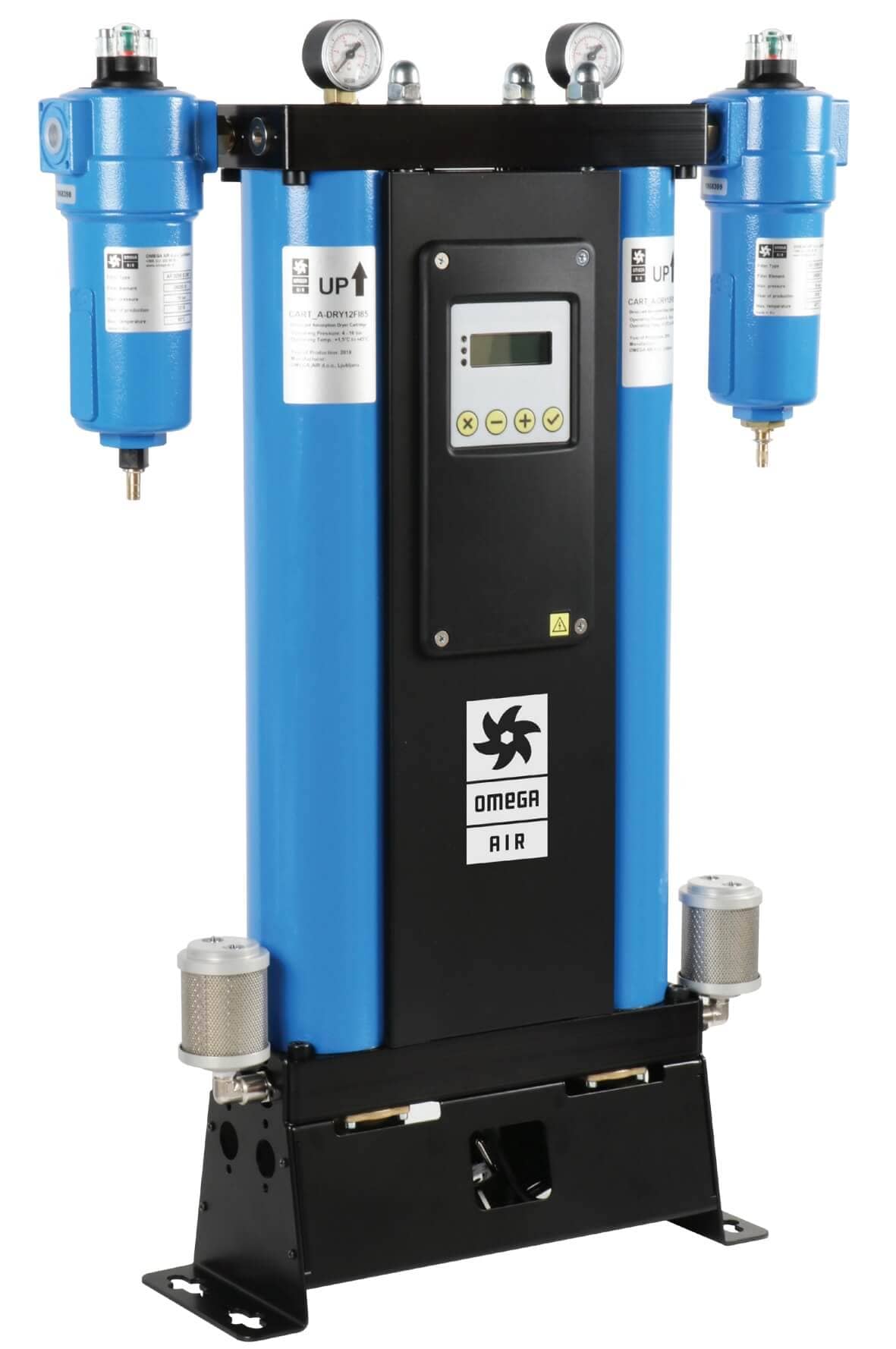

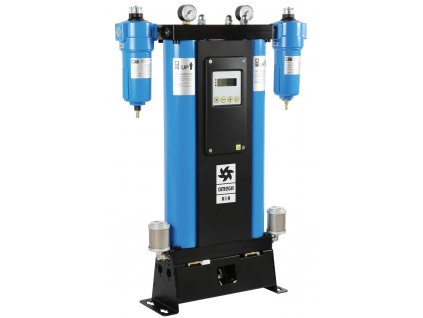

Adsorpční sušičky stlačeného vzduchu Omega Air ADRY

Adsorpční sušičky Omega Air ADRY vysuší stlačený vzduch na tlakový rosný bod −40 °C, na přání −25 °C nebo −70 °C. Vlhkost zachytí adsorbent ve dvou sloupcích, které se střídají: jeden suší, druhý se regeneruje malou částí už vysušeného vzduchu.
9 velikostí od 6 do 200 Nm³/h (100 až 3 333 l/min) pro tlak 4 až 16 bar. Vstupní mikrofiltr 0,01 µm a výstupní prachový filtr 1 µm jsou součástí dodávky.
Co sušičky ADRY umí
- Tlakový rosný bod −40 °C, tedy třída vody 2 podle ISO 8573-1
- Vstupní mikrofiltr a výstupní prachový filtr v dodávce
- Desetiminutový cyklus: méně přepnutí a menší opotřebení
- Řízení podle rosného bodu sníží spotřebu vzduchu na regeneraci až pod 3 %
- Stand-by kontakt pro řízení od kompresoru
- Výměna adsorbentu během několika minut

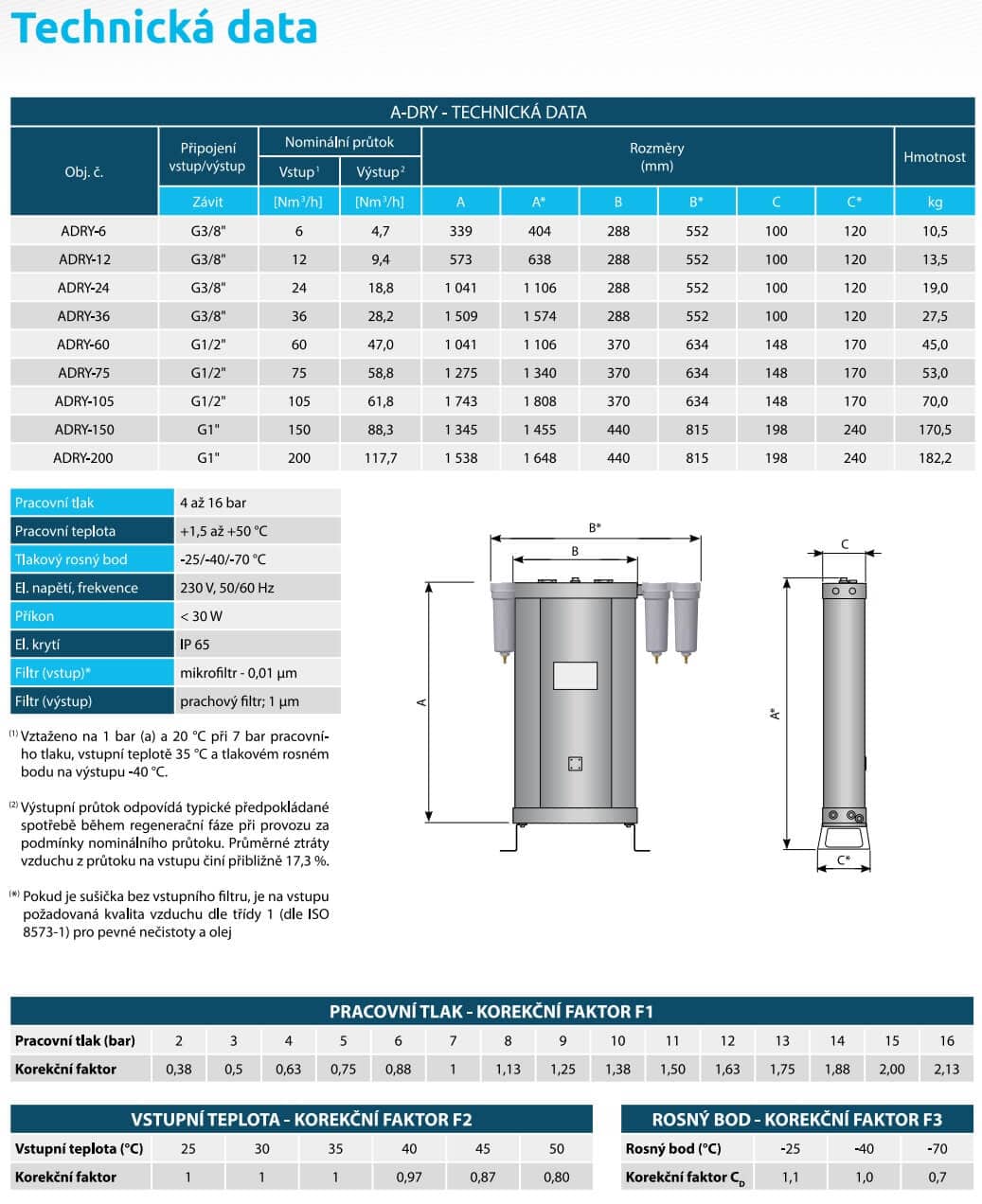

Velikosti a technické údaje
Vstupní průtok je jmenovitý průtok, který sušička vysuší. Výstupní průtok je o vzduch na regeneraci menší: průměrně o 17,3 %. Rozměry s filtry (A*, B*, C*) platí pro sušičku se vstupním a výstupním filtrem, jak se dodává.
| Sušička | Vstup Nm³/h | Vstup l/min | Výstup Nm³/h | Připojení | A × B × C mm | A* × B* × C* mm | D mm | Hmotnost kg | Servisní sady |
|---|---|---|---|---|---|---|---|---|---|
| ADRY-6 | 6 | 100 | 4,7 | G 3/8" | 339 × 280 × 100 | 520 × 480 × 130 | 354 | 10,5 | 1 rok ADRY-6-1R · 2 roky ADRY-6-2R · 4 roky ADRY-6-4R |
| ADRY-12 | 12 | 200 | 9,5 | G 3/8" | 573 × 280 × 100 | 715 × 480 × 130 | 354 | 13,5 | 1 rok ADRY-6-1R · 2 roky ADRY-12-2R · 4 roky ADRY-12-4R |
| ADRY-24 | 24 | 400 | 19 | G 3/8" | 1041 × 280 × 100 | 1105 × 480 × 130 | 354 | 19 | 1 rok ADRY-6-1R · 2 roky ADRY-24-2R · 4 roky ADRY-24-4R |
| ADRY-36 | 36 | 600 | 28,4 | G 3/8" | 1509 × 280 × 100 | 1495 × 480 × 130 | 354 | 27,5 | 1 rok ADRY-6-1R · 2 roky ADRY-36-2R · 4 roky ADRY-36-4R |
| ADRY-60 | 60 | 1 000 | 47,4 | G 3/4" | 972 × 370 × 148 | 1105 × 570 × 170 | 434 | 45 | 1 rok ADRY-60-1R · 2 roky ADRY-60-2R · 4 roky ADRY-60-4R |
| ADRY-75 | 75 | 1 250 | 59,3 | G 3/4" | 1167 × 370 × 148 | 1300 × 570 × 170 | 434 | 53 | 1 rok ADRY-60-1R · 2 roky ADRY-75-2R · 4 roky ADRY-75-4R |
| ADRY-105 | 105 | 1 750 | 83 | G 3/4" | 1567 × 370 × 148 | 1700 × 570 × 170 | 434 | 70 | 1 rok ADRY-105-1R · 2 roky ADRY-105-2R · 4 roky ADRY-105-4R |
| ADRY-150 | 150 | 2 500 | 118 | G 1" | 1345 × 440 × 198 | 1440 × 725 × 240 | 570 | 170,5 | 1 rok ADRY-150-1R · 2 roky ADRY-150-2R · 4 roky ADRY-150-4R |
| ADRY-200 | 200 | 3 333 | 158 | G 1" | 1538 × 440 × 198 | 1655 × 725 × 240 | 570 | 182,2 | 1 rok ADRY-150-1R · 2 roky ADRY-200-2R · 4 roky ADRY-200-4R |

Jmenovitý průtok platí pro nasávaný vzduch 1 bar(a) a +20 °C při pracovním tlaku 7 bar, vstupní teplotě +35 °C a tlakovém rosném bodu −40 °C na výstupu. Když sušička pracuje bez vstupního filtru, musí na ni přicházet vzduch třídy 1 podle ISO 8573-1 pro pevné částice a olej.
Jak vybrat velikost
Sušička musí zvládnout skutečný průtok kompresoru při vašem tlaku, vstupní teplotě a požadovaném rosném bodu. Jmenovitý vstupní průtok vynásobte korekčními faktory výrobce a vyberte velikost, která vyjde stejně nebo víc než váš průtok.
Skutečná kapacita = jmenovitý vstupní průtok × F1 (tlak) × F2 (vstupní teplota) × F3 (rosný bod)
Příklad: kompresor dodává 1 000 l/min při 6 bar, vzduch vstupuje o teplotě +40 °C a stačí rosný bod −40 °C. Faktory jsou 0,88 × 0,97 × 1,00. ADRY-60 (1 000 l/min) zvládne jen 854 l/min, správná je ADRY-75: 1 250 l/min × faktory = 1 067 l/min.

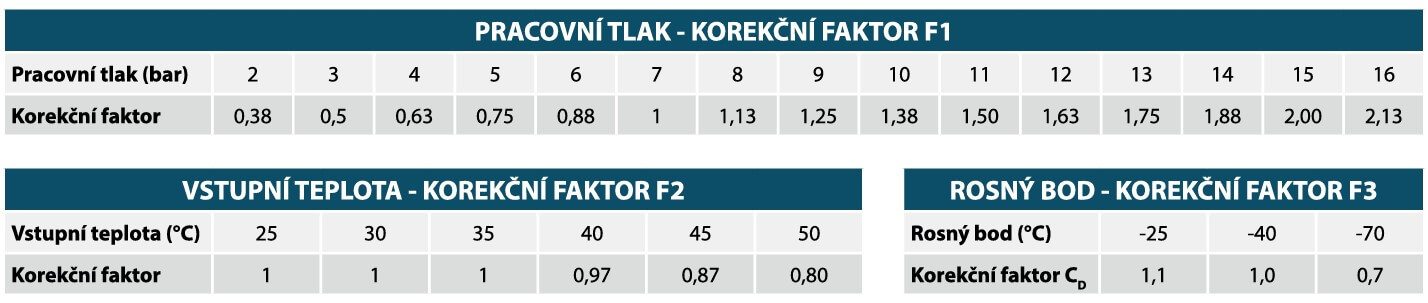

Faktor F1 – pracovní tlak
| Tlak bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Faktor | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Faktor F2 – teplota vstupního vzduchu
| Teplota °C | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| Faktor | 1,00 | 1,00 | 1,00 | 0,97 | 0,87 | 0,80 |
Faktor F3 – tlakový rosný bod
| Rosný bod °C | −25 | −40 | −70 |
|---|---|---|---|
| Faktor | 1,10 | 1,00 | 0,70 |
Úsporný provoz podle rosného bodu
V pevném cyklu přepíná sušička sloupce podle času: 5 minut adsorpce, 4 minuty regenerace a 1 minuta natlakování. Na regeneraci tak spotřebuje průměrně 15 až 20 % vzduchu.
S čidlem rosného bodu pracuje v proměnném cyklu: sloupec suší, dokud čidlo hlásí dost suchý vzduch, a regenerace trvá stále jen 4 minuty. Spotřeba vzduchu na regeneraci tak podle výrobce klesne i pod 3 %. Pro proměnný cyklus potřebujete:
- čidlo rosného bodu ADRY-OS (OS220), nebo ADRY-OSCB s kabelem,
- měřicí komoru ADRY-MK, do které se čidlo montuje.
Základní provedení sušiček ADRY ukazuje stav šesti LED diodami, sušičky s úsporným řízením podle rosného bodu mají řídicí jednotku s displejem.
Provozní režimy
| Režim | Přepínání sloupců | Vzduch na regeneraci |
|---|---|---|
| Pevný cyklus | podle času, po 10 minutách | průměrně 15 až 20 % |
| Proměnný cyklus | podle čidla rosného bodu | i pod 3 % |
| Stand-by | sušička čeká na signál, vzduch proudí oběma sloupci | žádný |
Servisní sady a příslušenství
Sady jsou podle let provozu. Sada na 1 rok je společná pro více velikostí, sady na 2 a 4 roky jsou pro každou velikost zvlášť. Všechny sady i příslušenství najdete i v kategorii servisní sady a příslušenství pro sušičky ADRY.
Co obsahují servisní sady
| Sada | Obsah |
|---|---|
| Sada na 1 rok | filtrační vložky a tlumiče hluku |
| Sada na 2 roky | filtrační vložky, tlumiče hluku, zpětný ventil a těsnění |
| Sada na 4 roky | filtrační vložky, tlumiče hluku, sada ventilů, adsorbent a těsnění |
Příslušenství
| Kód | K čemu je |
|---|---|
| ADRY-OS | Čidlo rosného bodu OS220 pro proměnný cyklus |
| ADRY-OSCB | Čidlo rosného bodu s kabelem pro proměnný cyklus |
| ADRY-MK | Měřicí komora pro čidlo ADRY-OS nebo ADRY-OSCB |
| ADRY-ADC22 | Náhradní řídicí jednotka Siemens ADC 2.2 |
| ADRY-WMK | Sada pro montáž na zeď, pro ADRY-6 až ADRY-36 |
Provedení TAC a BM
- ADRY TAC se sloupcem s aktivním uhlím: kromě vlhkosti odstraní ze stlačeného vzduchu i olejové páry a pachy.
- ADRY BM pro dýchací vzduch: se třetím sloupcem pro sušení a čištění stlačeného vzduchu k dýchání.
#showmore#

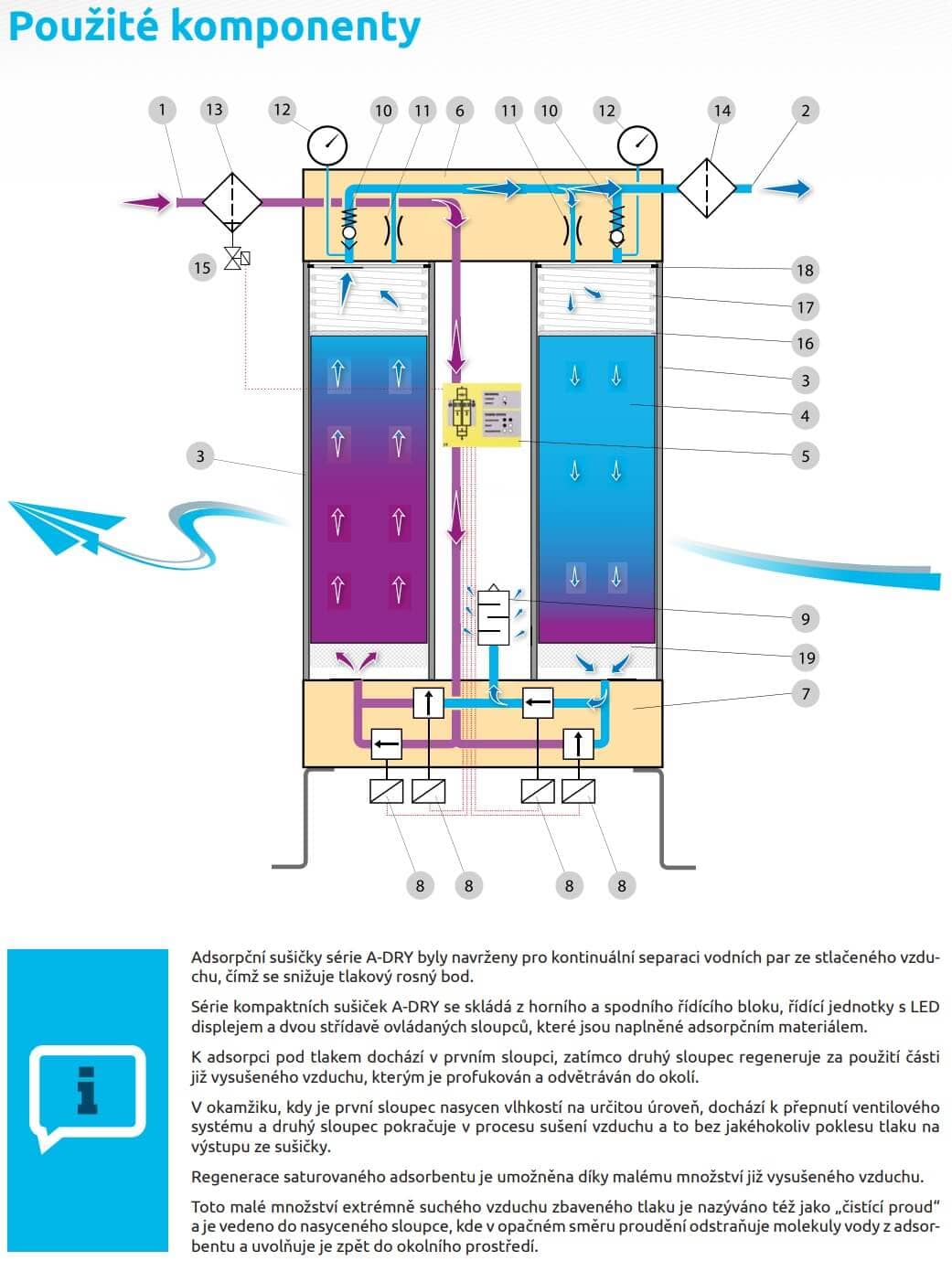

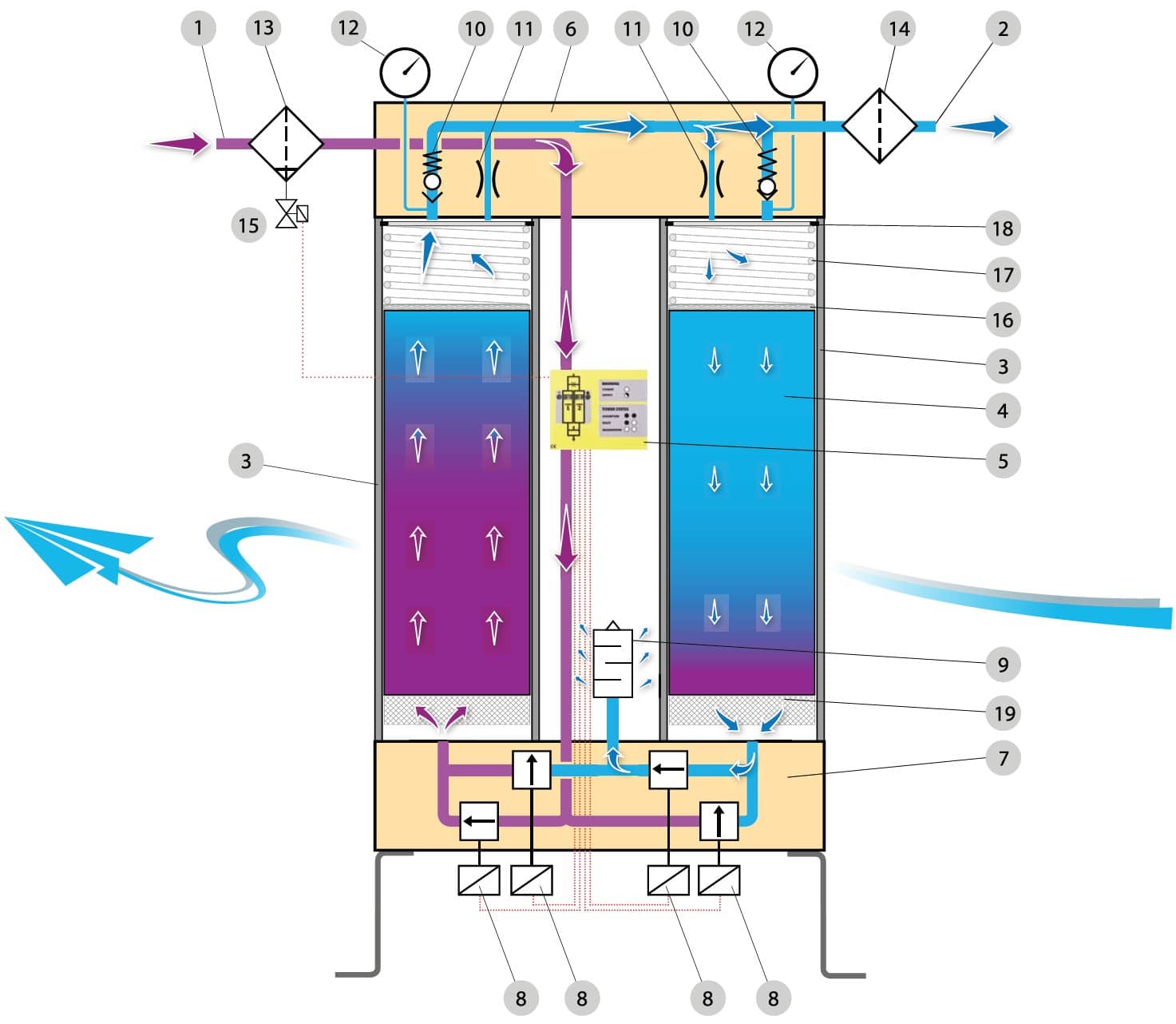

Jak adsorpční sušička pracuje

Vlhký stlačený vzduch projde vstupním mikrofiltrem a vstoupí do sloupce s adsorbentem. Adsorbent na sebe naváže vodní páru a ze sušičky odchází suchý vzduch přes výstupní prachový filtr.
Druhý sloupec se mezitím regeneruje. Malá část suchého vzduchu se uvolní na atmosférický tlak, tím se ještě víc vysuší, a protéká nasyceným adsorbentem proti směru sušení. Vlhkost odnese ven přes tlumič hluku.
Když je první sloupec nasycený, sušička přepne a sušení pokračuje ve druhém sloupci bez poklesu tlaku na výstupu.

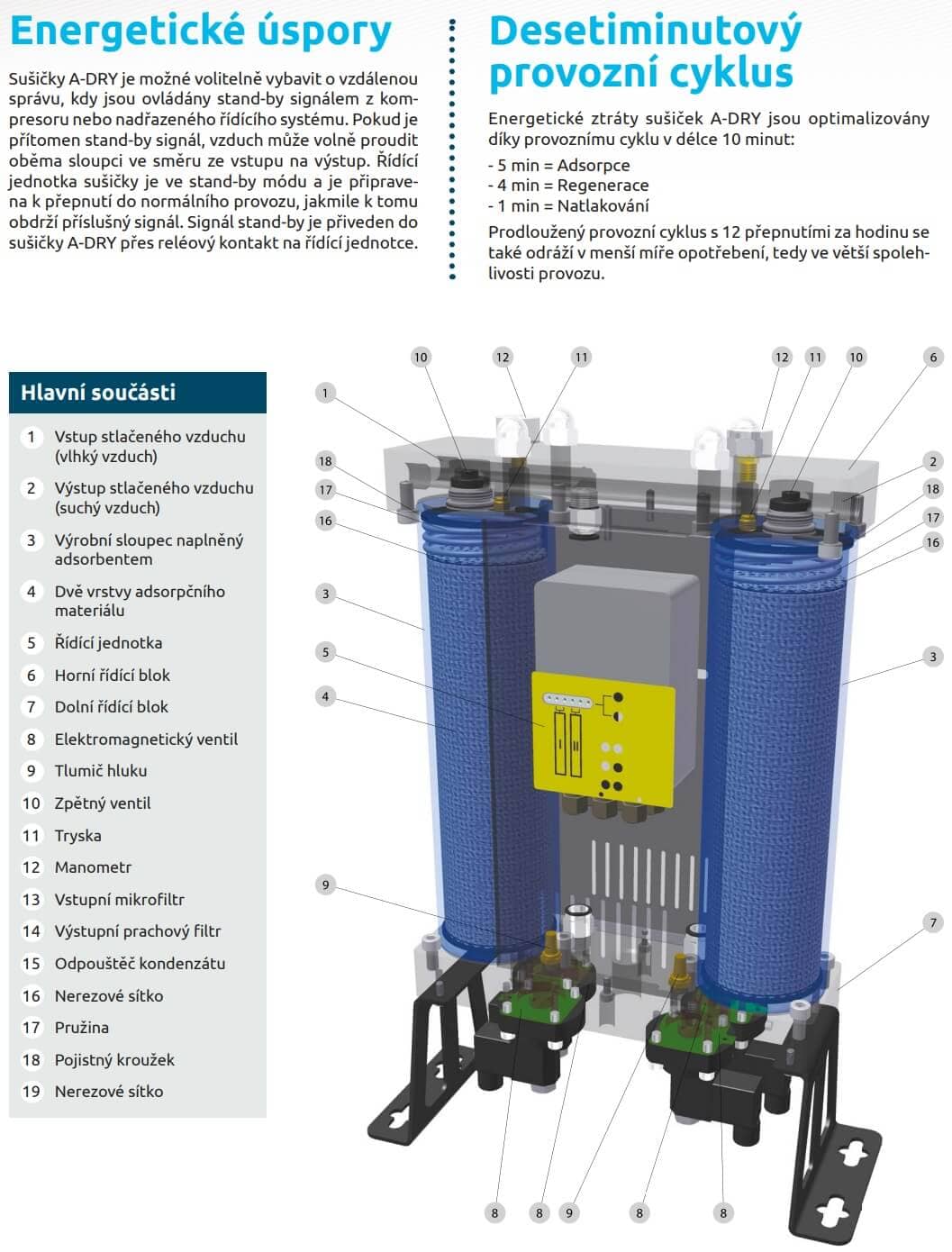

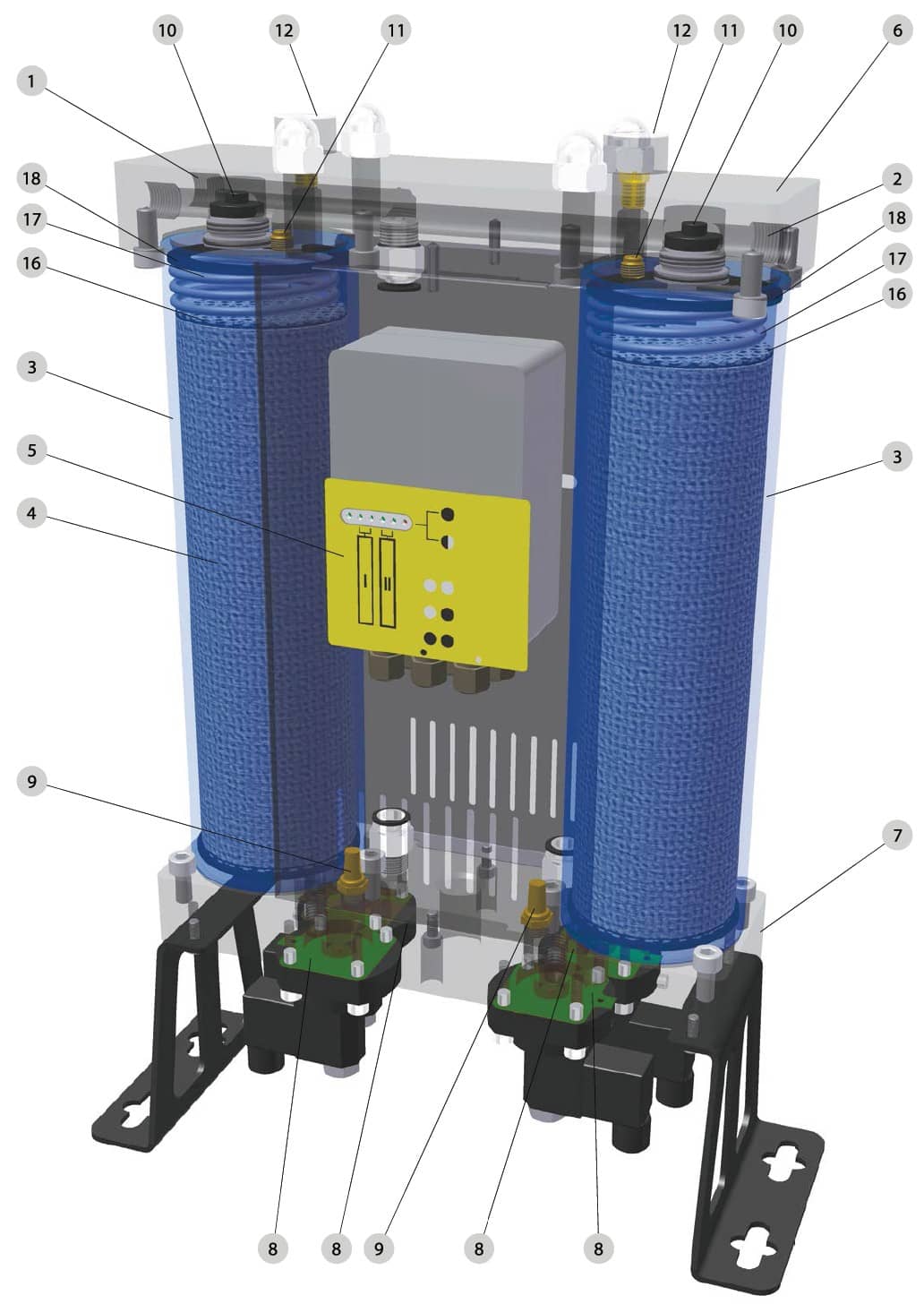

Hlavní součásti

- vstup stlačeného vzduchu (vlhký vzduch)
- výstup stlačeného vzduchu (suchý vzduch)
- sloupec naplněný adsorbentem
- dvě vrstvy adsorpčního materiálu
- řídicí jednotka
- horní řídicí blok
- dolní řídicí blok
- elektromagnetický ventil
- tlumič hluku
- zpětný ventil
- tryska
- manometr
- vstupní mikrofiltr
- výstupní prachový filtr
- odpouštěč kondenzátu
- nerezové sítko
- pružina
- pojistný kroužek
Desetiminutový cyklus a stand-by
Cyklus trvá 10 minut. Sušička tak přepíná jen 12× za hodinu, což znamená menší opotřebení a spolehlivější provoz.
- 5 minut adsorpce (sušení)
- 4 minuty regenerace
- 1 minuta natlakování
Stand-by
Na stand-by kontakt řídicí jednotky (24 V DC) lze přivést signál z kompresoru nebo nadřazeného řídicího systému. Ve stand-by proudí vzduch volně oběma sloupci ze vstupu na výstup a sušička čeká na signál k obnovení provozu.
Konstrukce

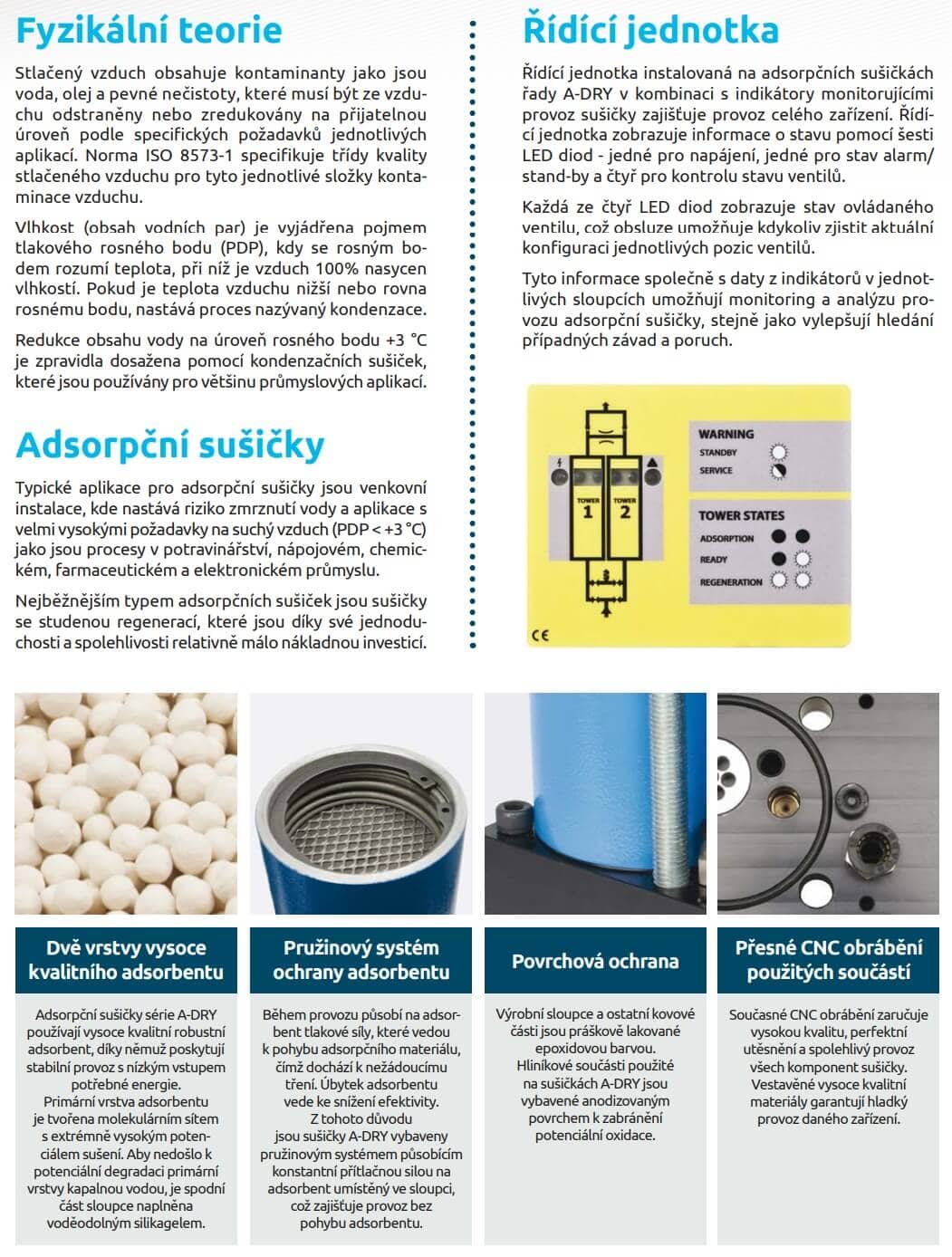

Řídicí jednotka

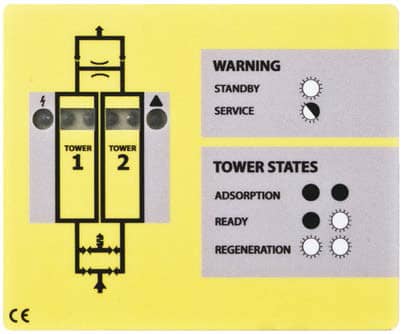

V základním provedení ukazuje řídicí jednotka stav šesti LED diodami: jedna pro napájení, jedna pro alarm nebo stand-by a čtyři pro stav ventilů. Obsluha tak kdykoli vidí, který ventil je otevřený, a s údaji manometrů snadno najde případnou závadu. Sušičky s úsporným řízením podle rosného bodu mají řídicí jednotku s displejem. Krytí jednotky je IP 65. Náhradní jednotka: ADRY-ADC22.

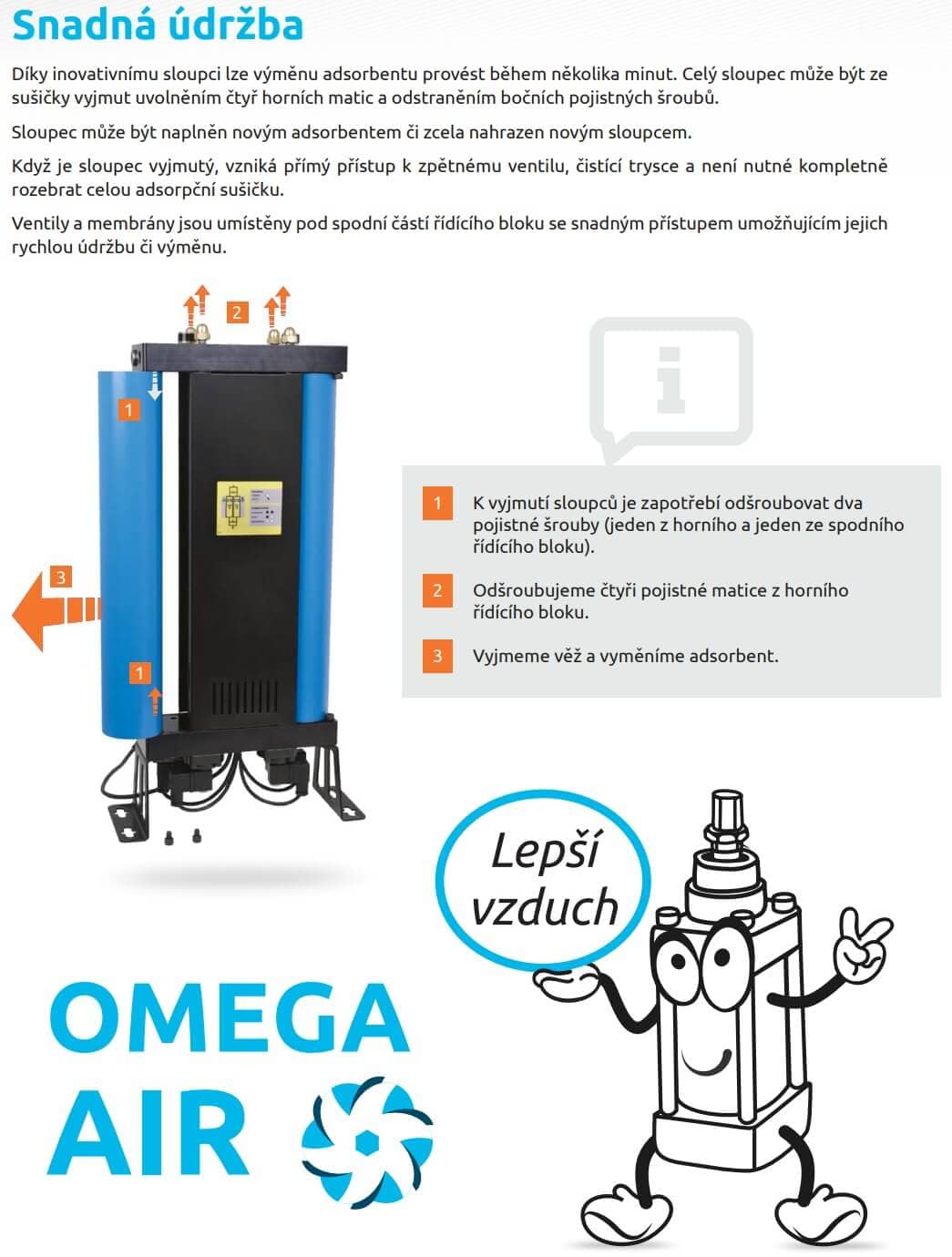

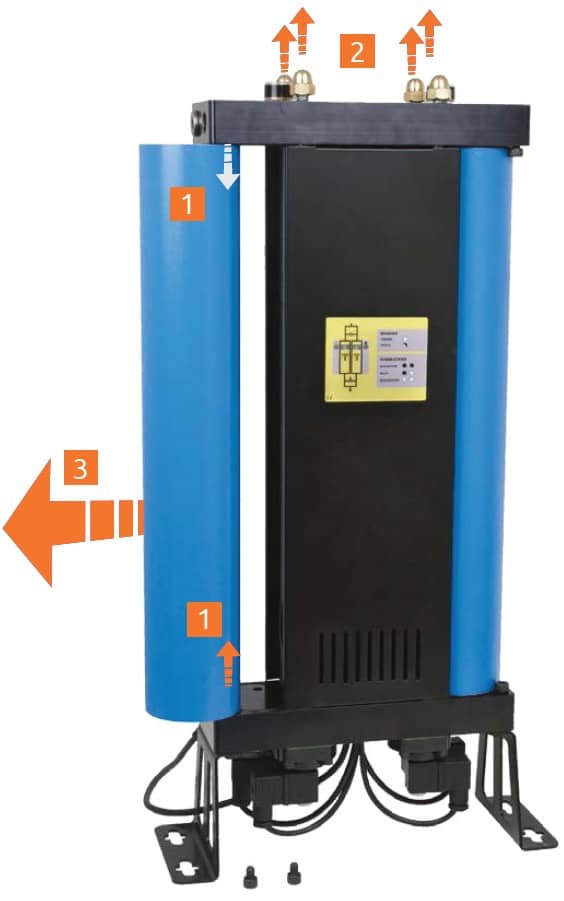

Snadná údržba

Adsorbent se vymění během několika minut. Sloupec se vyjme po uvolnění čtyř horních matic a bočních pojistných šroubů, pak se naplní novým adsorbentem nebo nahradí celý.
Po vyjmutí sloupce je volný přístup ke zpětnému ventilu a čisticí trysce. Ventily a membrány jsou pod dolním řídicím blokem a vymění se bez rozebírání sušičky.
- Povolte dva pojistné šrouby, jeden v horním a jeden v dolním řídicím bloku.
- Povolte čtyři pojistné matice horního řídicího bloku.
- Vyjměte sloupec a vyměňte adsorbent.
Kdy adsorpční sušičku
Stlačený vzduch obsahuje vodu, olej a pevné nečistoty. Norma ISO 8573-1 pro ně určuje třídy čistoty. Vlhkost se udává tlakovým rosným bodem, tedy teplotou, při které je vzduch nasycený vodní párou a začne kondenzovat.
Rosný bod kolem +3 °C zvládnou kondenzační sušičky, například kondenzační sušičky RDL. Adsorpční sušička je potřeba tam, kde musí být vzduch sušší: venkovní rozvody s rizikem zamrznutí a provozy v potravinářství, výrobě nápojů, chemii, farmacii a elektronice.
Sušičky ADRY regenerují bez ohřevu, studeným suchým vzduchem. Jsou jednoduché, spolehlivé a investičně nenáročné.
Technické údaje řady
| Parametr | Hodnota |
|---|---|
| Pracovní tlak | 4 až 16 bar |
| Pracovní teplota | +1,5 až +50 °C |
| Tlakový rosný bod | −40 °C, na přání −25 °C nebo −70 °C |
| Elektrické napájení | 230 V, 50/60 Hz |
| Příkon | méně než 35 W |
| Krytí řídicí jednotky | IP 65 |
| Řídicí jednotka | základní provedení 6 LED, s úsporným řízením podle rosného bodu displej |
| Vstupní filtr | mikrofiltr AFS 0,01 µm |
| Výstupní filtr | prachový filtr AFR 1 µm |
| Spotřeba vzduchu na regeneraci | průměrně 15 až 20 %, s čidlem rosného bodu i pod 3 % |
| Cyklus | 10 minut: 5 min adsorpce, 4 min regenerace, 1 min natlakování |
| Stand-by kontakt | 24 V DC |
| Adsorbent | molekulové síto a voděodolný silikagel |
| Barva | RAL 7021 |
Ventilek radí
Velikost počítejte ze skutečného průtoku kompresoru a nezapomeňte na korekci tlakem: při 6 bar má sušička jen 88 % jmenovitého výkonu.
- Čidlo rosného bodu ADRY-OSCB se vrátí na ušetřeném vzduchu, hlavně u sušičky, která neběží naplno.
- Sady na 1, 2 a 4 roky měňte podle let provozu, filtrační vložky každý rok.
- Sušičku ADRY-6 až ADRY-36 lze pověsit na zeď sadou ADRY-WMK.
- Jaký rosný bod sušička ADRY dosáhne?
- Standardně −40 °C (třída vody 2 podle ISO 8573-1). Na přání se dodává provedení s rosným bodem −25 °C nebo −70 °C.
- Proč je výstupní průtok menší než vstupní?
- Část vysušeného vzduchu se spotřebuje na regeneraci druhého sloupce, průměrně 17,3 %. Výstupní průtok ukazuje, kolik vzduchu zůstane pro rozvod.
- Jsou filtry součástí dodávky?
- Ano. Sušička má vstupní mikrofiltr 0,01 µm a výstupní prachový filtr 1 µm. Bez vstupního filtru by na ni musel přicházet vzduch třídy 1 pro pevné částice a olej.
- Jak ušetřit vzduch na regeneraci?
- Připojit čidlo rosného bodu. Sušička pak suší, dokud je vzduch dost suchý, a spotřeba na regeneraci klesne podle výrobce i pod 3 %.
- Kterou servisní sadu potřebuji?
- Sadu na 1 rok podle skupiny velikostí (ADRY-6-1R pro ADRY-6 až 36, ADRY-60-1R pro 60 a 75, ADRY-105-1R, ADRY-150-1R pro 150 a 200), sady na 2 a 4 roky podle přesné velikosti.
- Má sušička ADRY displej?
- Základní provedení ukazuje stav šesti LED diodami. Sušičky s úsporným řízením podle rosného bodu mají řídicí jednotku s displejem.
Údaje podle výrobce Omega Air. Rozměry a průtoky jsou jmenovité hodnoty, skutečný výkon závisí na provozních podmínkách.
Další typy sušení najdete v kategorii sušičky stlačeného vzduchu.
