Kondenzační sušičky stlačeného vzduchu Omega Air RDL

Kondenzační sušičky Omega Air RDL vysuší stlačený vzduch na tlakový rosný bod +5 °C, tedy třídu vody 5 podle ISO 8573-1. Vzduch se v nich ochladí v třístupňovém hliníkovém výměníku, vodní pára zkondenzuje a plovákový odpouštěč vodu vypustí.
Řada má 7 velikostí od 35 do 480 m³/h (583 až 8 000 l/min při 7 bar) a pracovní tlak do 13 bar. Výrobce ji vyvinul pro lehký průmysl se zaměřením na podstatné součásti: kompaktní skříň, chladivo R513A a řídicí jednotku se zobrazením rosného bodu.
Co sušička RDL umí
- Plovákový odpouštěč kondenzátu AOK 13PA
- Řídicí jednotka ukazuje rosný bod a hlásí poruchy
- Komunikace MODBUS, dálkové zapnutí a výstup alarmu
- Tlaková ztráta pod 0,2 bar
- Třístupňový hliníkový výměník v kompaktní skříni
- Chladivo R513A bez vlivu na ozonovou vrstvu
Velikosti a technické údaje
Kód vede na kartu sušičky. Číslo v kódu je průtok v m³/h.
| Sušička | Průtok m³/h | Průtok l/min | Napájení | Příkon / spotřeba kW | Připojení | Rozměry A × B × C mm | Hmotnost kg |
|---|---|---|---|---|---|---|---|
| RDL-35 | 35 | 583 | 230 V, 50 Hz | 0,17 / 0,13 | G 1/2" | 236 × 532 × 665 | 23 |
| RDL-75 | 75 | 1 250 | 230 V, 50 nebo 60 Hz | 0,4 / 0,25 | G 3/4" | 236 × 532 × 665 | 24 |
| RDL-100 | 100 | 1 667 | 230 V, 50 nebo 60 Hz | 0,43 / 0,29 | G 1" | 236 × 532 × 665 | 30 |
| RDL-180 | 180 | 3 000 | 230 V, 50 nebo 60 Hz | 0,52 / 0,37 | G 1" | 236 × 573 × 763 | 46 |
| RDL-235 | 235 | 3 917 | 230 V, 50 Hz | 0,61 / 0,46 | G 1 1/2" | 236 × 573 × 763 | 49 |
| RDL-380 | 380 | 6 333 | 230 V, 50 Hz | 1,1 / 0,8 | G 1 1/2" | 288 × 778 × 826 | 70 |
| RDL-480 | 480 | 8 000 | 230 V, 50 nebo 60 Hz | 1,2 / 1,0 | G 1 1/2" | 288 × 778 × 826 | 72 |

Průtok platí pro teplotu v místnosti +25 °C, vzduch na vstupu +35 °C, tlak 7 bar a tlakový rosný bod +5 °C ± 1 °C (atmosférický rosný bod −19,3 °C). Příkon je elektrický příkon sušičky, spotřeba platí při jmenovitých podmínkách. Při napájení 60 Hz je příkon o 20 % vyšší; sušičky jen pro 50 Hz se na 60 Hz dodávají ve zvláštním provedení.
Jak vybrat velikost
Sušička musí zvládnout celý výkon kompresoru. Průtok v tabulce platí pro referenční podmínky; skutečný průtok se mění s tlakem, s teplotou vzduchu na vstupu, s teplotou v místnosti a s požadovaným rosným bodem. Jmenovitý průtok proto vynásobte čtyřmi korekčními faktory výrobce:
skutečný průtok = jmenovitý průtok × faktor tlaku × faktor rosného bodu × faktor vstupní teploty × faktor teploty v místnosti
Příklad: kompresor dodává 2 000 l/min při 8 bar, vzduch má na vstupu +40 °C a v místnosti je +30 °C. RDL-100 s jmenovitým průtokem 1 667 l/min zvládne 1 667 × 1,05 × 1,00 × 0,83 × 0,96 = 1 395 l/min a to nestačí. RDL-180 zvládne 3 000 × 1,05 × 1,00 × 0,83 × 0,96 = 2 510 l/min a vyhoví.
Faktor tlaku
| Tlak bar | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 13 |
|---|---|---|---|---|---|---|---|---|
| Korekční faktor | 0,77 | 0,86 | 0,93 | 1,00 | 1,05 | 1,14 | 1,21 | 1,24 |
Faktor rosného bodu
| Rosný bod °C | 3 | 5 | 7 | 10 |
|---|---|---|---|---|
| Korekční faktor | 0,90 | 1,00 | 1,10 | 1,26 |
Faktor teploty vzduchu na vstupu
| Teplota °C | ≤ 25 | 30 | 35 | 40 | 45 | 50 | 55 |
|---|---|---|---|---|---|---|---|
| Korekční faktor | 1,20 | 1,12 | 1,00 | 0,83 | 0,69 | 0,59 | 0,50 |
Faktor teploty v místnosti
| Teplota °C | ≤ 25 | 30 | 35 | 40 | 45 |
|---|---|---|---|---|---|
| Korekční faktor | 1,00 | 0,96 | 0,90 | 0,82 | 0,72 |
#showmore#
Jak sušička RDL pracuje

Teplý vlhký vzduch z kompresoru projde třístupňovým hliníkovým výměníkem. Ochladí se v něm na tlakový rosný bod +5 °C, vodní pára zkondenzuje a plovákový odpouštěč vodu vypustí. Vysušený vzduch pokračuje do rozvodu.
Chladivo pohání chladivový kompresor, který pracuje necyklicky, tedy běží nepřetržitě. Teplo odebrané vzduchu předá kondenzátor chlazený vzduchem z místnosti, proto smí být v místnosti nejvýš +45 °C.
Řízení a ochrana
Elektronická řídicí jednotka ukazuje tlakový rosný bod a hlásí alarm: vysokou nebo nízkou teplotu a poruchu teplotního senzoru. Sušička se zapíná a vypíná tlačítkem pod řídicí jednotkou. Čelo řídicí jednotky má krytí IP 65.
Sušička komunikuje přes MODBUS, digitálním vstupem se dá dálkově zapnout a vypnout a digitální výstup hlásí alarm.
Odpouštěč kondenzátu

Vodu z výměníku vypouští plovákový odpouštěč kondenzátu AOK 13PA. Pracuje bez elektřiny, kondenzát odchází hadičkou.

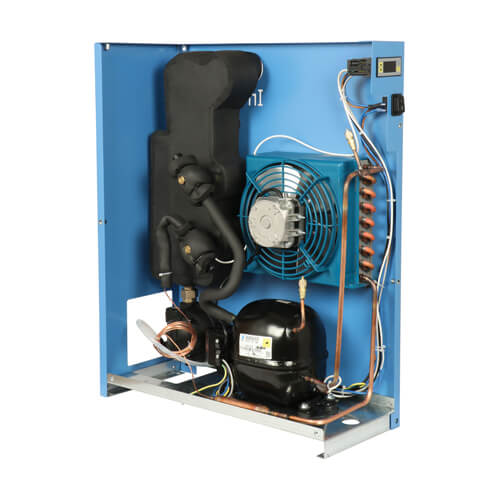

Konstrukce a materiály
Výrobce řadu RDL vyvinul se zaměřením na podstatné součásti: kompaktní rozměry, promyšlené uspořádání a inovativní řešení snižují náklady na výrobu, spolehlivost a kvalita zůstávají stejné. Sušičky jsou navržené s ohledem na energetickou účinnost a šetrné materiály.
Skříň je z uhlíkové oceli s epoxidovou práškovou barvou. Výparník je hliníkový a izoluje ho pružná elastomerová pěna, kondenzátor má měděné trubky s hliníkovými lamelami, potrubí chladiva je měděné a kryt řídicí jednotky plastový.
Chladivo R513A
Sušičky RDL plní výrobce chladivem R513A. Má nulový potenciál poškozování ozonové vrstvy a nízký potenciál globálního oteplování a nahradilo dřívější chladivo R134a.
Rosný bod a čistota vzduchu
Stlačený vzduch nese vodu, olej a pevné částice. Kolik jich smí zůstat, určuje podle použití norma ISO 8573-1 – přehled tříd najdete u průmyslových filtrů podle ISO 8573-1. Vodu udává tlakový rosný bod: teplota, při které je vzduch vlhkostí nasycený. Když vzduch vychladne na rosný bod nebo pod něj, voda zkondenzuje.
Sušička RDL dosáhne rosného bodu +5 °C, tedy třídy vody 5. Pevné částice a olej sušička neurčuje – to je úloha filtrů. Pro rosný bod +3 °C a tlak do 16 bar jsou kondenzační sušičky RDS, pro rosný bod pod 0 °C, například pro rozvod vedený v zimě venku, je potřeba adsorpční sušička.
Technické údaje řady RDL
| Parametr | Hodnota |
|---|---|
| Nejvyšší pracovní tlak | 13 bar |
| Tlakový rosný bod | +5 °C (třída vody 5 podle ISO 8573-1) |
| Teplota vzduchu na vstupu | do +55 °C (jiná teplota než +35 °C = korekční faktor) |
| Teplota v místnosti | +1,5 až +45 °C (nad +25 °C = korekční faktor) |
| Skladování | do +65 °C |
| Filtr před sušičkou | předfiltr 3 µm |
| Tlaková ztráta | < 0,2 bar |
| Chladivo | R513A |
| Provoz chladivového kompresoru | necyklický |
| Odpouštění kondenzátu | plovákový odpouštěč AOK 13PA |
| Chlazení kondenzátoru | vzduchem |
| Komunikace | MODBUS |
| Digitální vstup a výstup | dálkové zapnutí a vypnutí, alarm |
| Krytí čela řídicí jednotky | IP 65 |
| Napájení | jedna fáze, 230 V, 50 Hz; RDL-75, RDL-100, RDL-180 a RDL-480 i 60 Hz (příkon o 20 % vyšší), ostatní na 60 Hz ve zvláštním provedení |
| Skříň | uhlíková ocel, epoxidová prášková barva |
| Výparník | hliník, izolace z pružné elastomerové pěny |
| Kondenzátor | měděné trubky, hliníkové lamely |
| Údržba | podle návodu, provoz sušičky kontrolovat jednou týdně |
Ventilek radí
Před sušičku dejte předfiltr 3 µm. Výrobce ho důrazně doporučuje: zachytí pevné nečistoty a kapky oleje dřív, než zanesou výměník. Za sušičku podle požadované čistoty patří jemný předfiltr a mikrofiltr.
- Jak vybrat velikost sušičky?
- Podle výkonu kompresoru. Jmenovitý průtok z tabulky vynásobte korekčními faktory pro váš tlak, teplotu vzduchu na vstupu, teplotu v místnosti a rosný bod a zvolte sušičku, která zvládne celý výkon kompresoru.
- Jaký rosný bod sušička RDL dosáhne?
- Tlakový rosný bod +5 °C, tedy třídu vody 5 podle ISO 8573-1. Pro rosný bod +3 °C jsou sušičky RDS, pro rosný bod pod 0 °C adsorpční sušičky.
- Co patří před sušičku?
- Předfiltr 3 µm. Chrání výměník sušičky před pevnými nečistotami a kapkami oleje a výrobce ho důrazně doporučuje.
- Kde může sušička stát?
- V místnosti s teplotou +1,5 až +45 °C; nad +25 °C se průtok snižuje korekčním faktorem. Kondenzátor se chladí vzduchem z místnosti.
- Kolik sušička spotřebuje elektřiny?
- Od 0,13 kW u nejmenší velikosti po 1,0 kW u největší při jmenovitých podmínkách; elektrický příkon každé velikosti je v tabulce. Při napájení 60 Hz je příkon o 20 % vyšší.
- Jak se o sušičku starat?
- Podle návodu výrobce; provoz sušičky kontrolujte jednou týdně. Plovákový odpouštěč kondenzátu pracuje bez elektřiny.
Technické údaje sušiček RDL vycházejí z podkladů výrobce Omega Air (produktový list a tabulka technických dat 2024).
Další druhy sušiček najdete mezi sušičkami stlačeného vzduchu.
