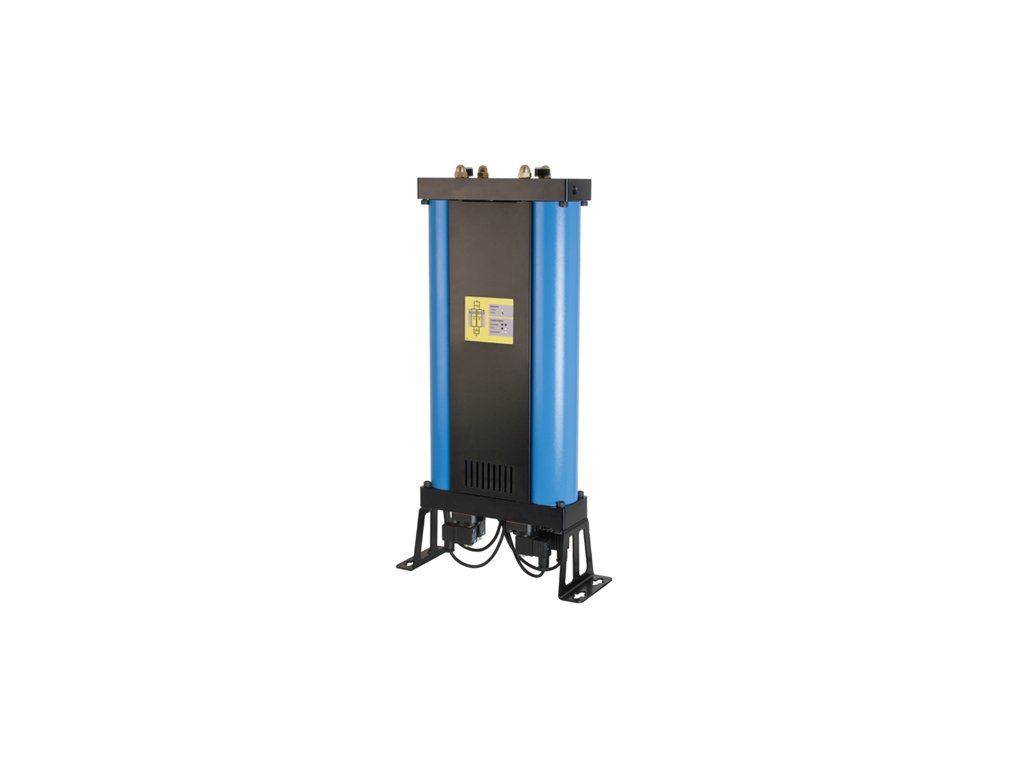

Adsorpční sušička ADRY-12 – G 3/8", 200 l/min
Kód: ADRY-12.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Adsorpční sušička Omega Air ADRY-12 vysuší 12 Nm³/h (200 l/min) stlačeného vzduchu na tlakový rosný bod −40 °C. Na výstupu zůstane 9,5 Nm³/h, zbytek se spotřebuje na regeneraci druhého sloupce.
Patří do řady adsorpčních sušiček ADRY, kde najdete všechny velikosti a výklad, jak sušička pracuje.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Vstupní průtok | 12 Nm³/h (200 l/min) |
| Výstupní průtok | 9,5 Nm³/h |
| Připojení | G 3/8" |
| Pracovní tlak | 4 až 16 bar |
| Tlakový rosný bod | −40 °C, na přání −25 °C nebo −70 °C |
| Pracovní teplota | +1,5 až +50 °C |
| Napájení | 230 V, 50/60 Hz |
| Příkon | méně než 35 W |
| Krytí | IP 65 |
| Řídicí jednotka | základní provedení 6 LED, s úsporným řízením podle rosného bodu displej |
| Rozměry A × B × C | 573 × 280 × 100 mm |
| Rozměry s filtry A* × B* × C* | 715 × 480 × 130 mm |
| Rozteč patek D | 354 mm |
| Hmotnost | 13,5 kg |
| Vstupní filtr | mikrofiltr AFS 0,01 µm |
| Výstupní filtr | prachový filtr AFR 1 µm |
Rozměry
Výška 573 mm (s filtry 715 mm), šířka 280 mm (s filtry 480 mm), hloubka 100 mm (s filtry 130 mm), hmotnost 13,5 kg.

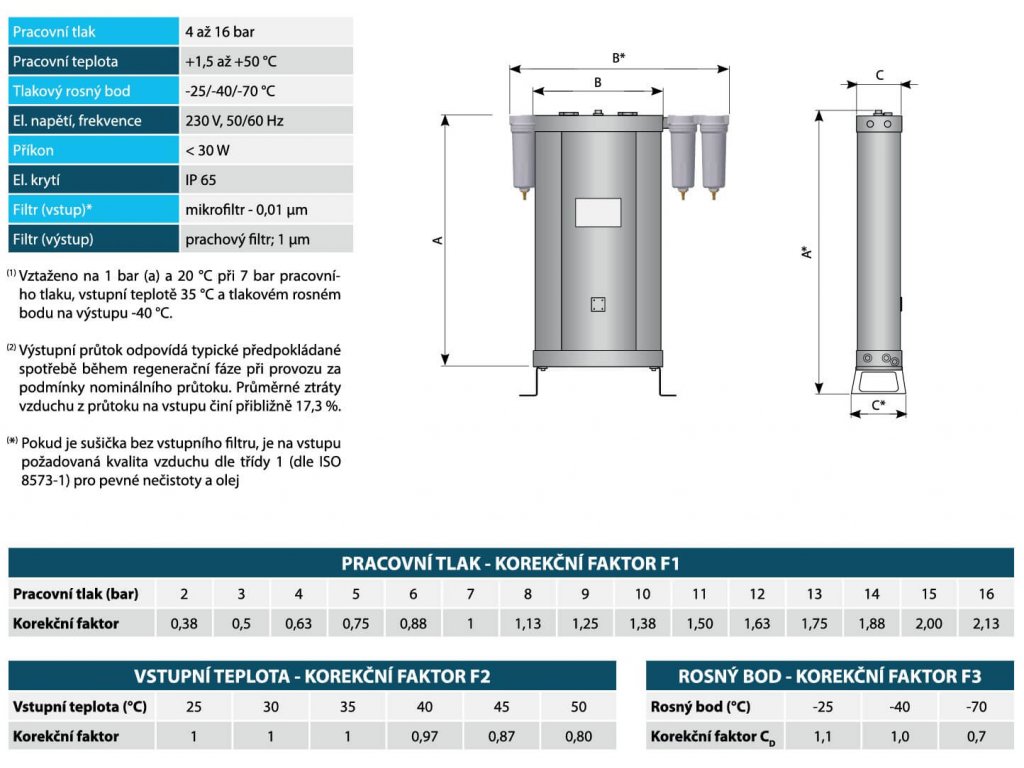

Průtok při jiných podmínkách
Jmenovitý průtok platí pro 7 bar, vstupní teplotu +35 °C a rosný bod −40 °C. Při jiných podmínkách ho vynásobte faktory: například při 10 bar a +40 °C zvládne ADRY-12 268 l/min (200 × 1,38 × 0,97).
Faktor F1 – pracovní tlak
| Tlak bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Faktor | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Faktor F2 – teplota vstupního vzduchu
| Teplota °C | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| Faktor | 1,00 | 1,00 | 1,00 | 0,97 | 0,87 | 0,80 |
Faktor F3 – tlakový rosný bod
| Rosný bod °C | −25 | −40 | −70 |
|---|---|---|---|
| Faktor | 1,10 | 1,00 | 0,70 |
Úsporný provoz
V pevném cyklu spotřebuje sušička na regeneraci průměrně 15 až 20 % vzduchu. S čidlem rosného bodu ADRY-OSCB nebo ADRY-OS a měřicí komorou ADRY-MK pracuje v proměnném cyklu a spotřeba klesne podle výrobce i pod 3 %. Základní provedení sušiček ADRY ukazuje stav šesti LED diodami, sušičky s úsporným řízením podle rosného bodu mají řídicí jednotku s displejem.
Servisní sady pro tuto sušičku
| Interval | Sada | Obsah |
|---|---|---|
| Po 1 roce | ADRY-6-1R | filtrační vložky, tlumiče hluku |
| Po 2 letech | ADRY-12-2R | filtrační vložky, tlumiče hluku, zpětný ventil, těsnění |
| Po 4 letech | ADRY-12-4R | filtrační vložky, tlumiče hluku, sada ventilů, adsorbent, těsnění |

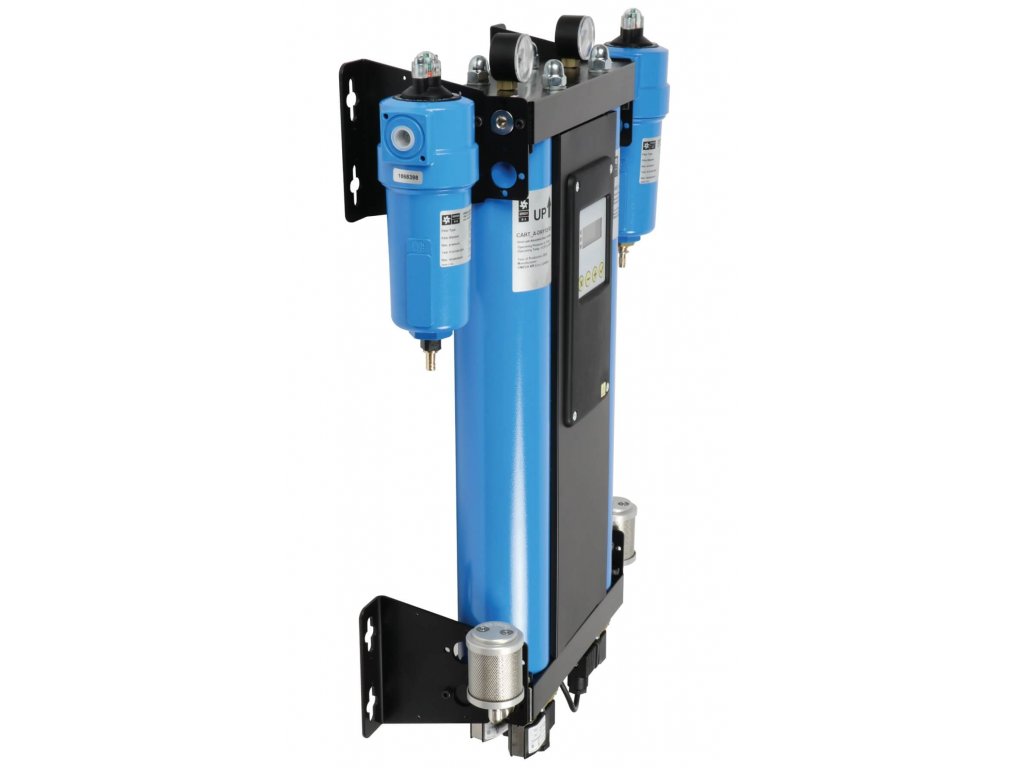

Sušičku lze pověsit na zeď sadou ADRY-WMK.
Jak pracuje

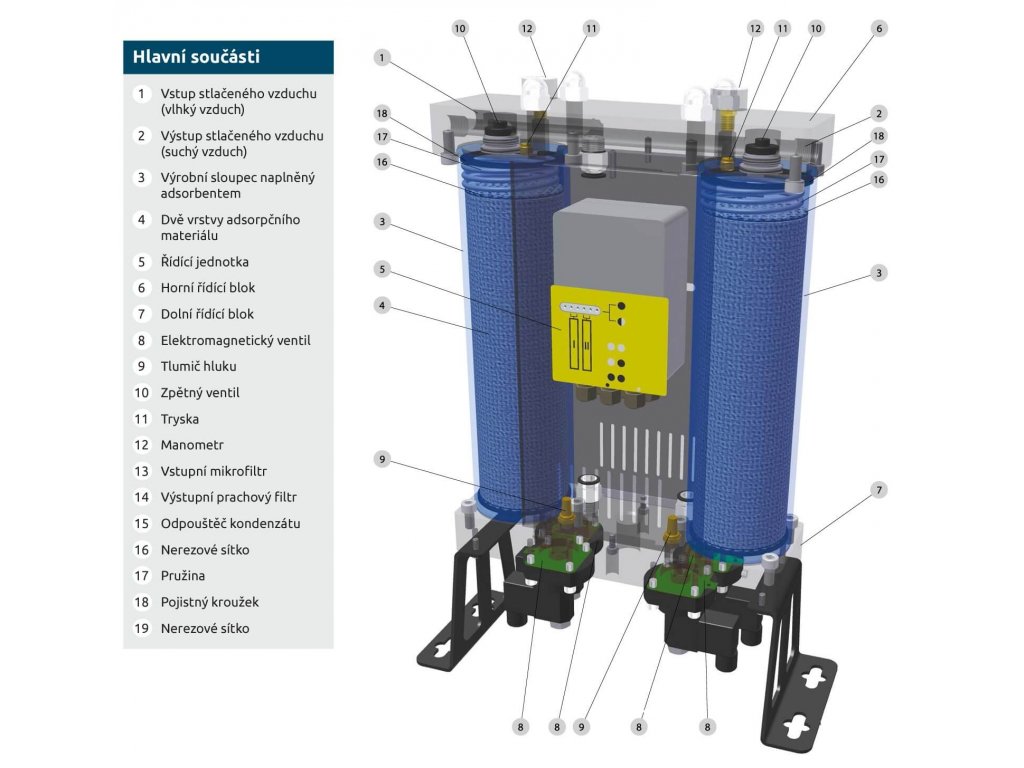

Dva sloupce s adsorbentem se střídají po 10 minutách: jeden suší, druhý se regeneruje částí suchého vzduchu. Přepínání řídí čtyři samostatně ovládané ventily, takže nevznikají tlakové špičky. Na stand-by kontakt lze připojit signál z kompresoru.
Kam sušičku zařadit

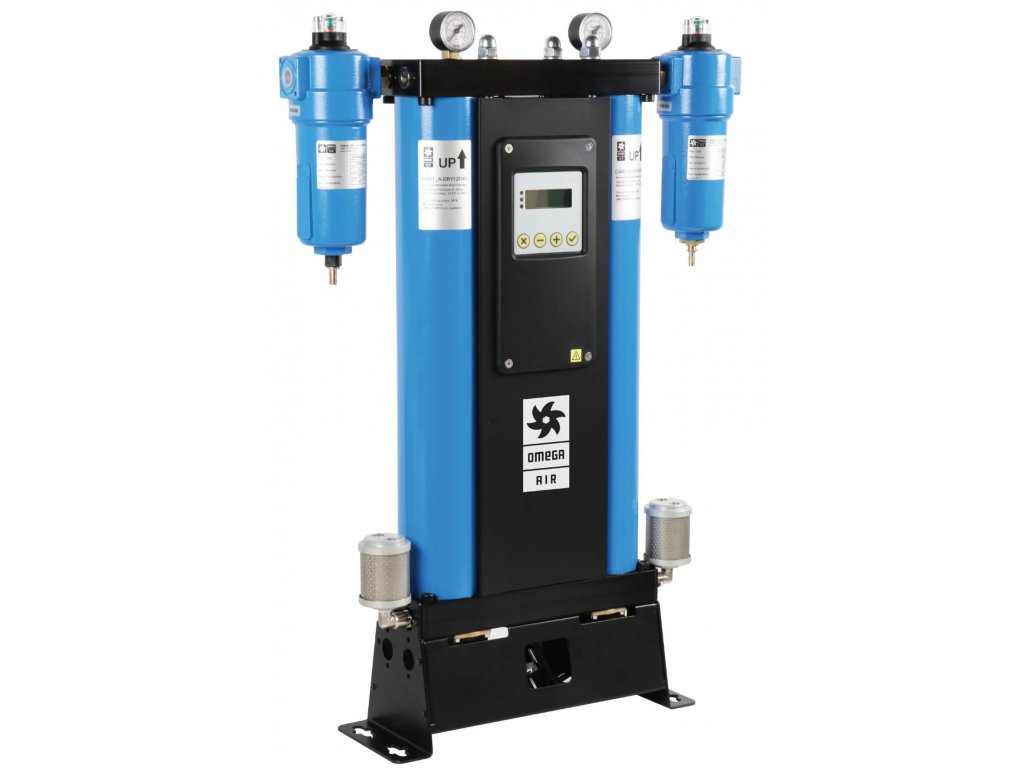

Sušička patří za kompresor a vzdušník. Vstupní mikrofiltr ji chrání před olejem a částicemi, výstupní prachový filtr zachytí prach z adsorbentu. Přehled filtrů najdete v průmyslové filtraci podle ISO 8573-1.
Servisní sady a příslušenství jsou v kategorii servisní sady a příslušenství pro sušičky ADRY.
Provedení se sloupcem s aktivním uhlím najdete v kategorii sušičky ADRY TAC, pro dýchací vzduch v kategorii sušičky ADRY BM.
Doplňkové parametry
| Kategorie: | Sušičky stlačeného vzduchu ke kompresoru |
|---|---|
| Tlak: | 16 bar |
| Připojení: | 3/8" |
| Příkon motoru: | 35 W |
| Napětí sítě: | 230/50 V/Hz |
| Rozměry: | 480 × 130 × 715 mm |
| Hmotnost: | 13,5 kg |
| Průtok: | 200 l/min |
| Servisní interval: | Každé 2 roky |
| Třída ISO: | x/2/x - ISO 8573.1 |
| Vybavení: | Řídící jednotka LED displej, Filtrace |
| Tlakový rosný bod: | -70 °C, -40 °C, -25 °C |
| Typ sušičky: | Adsorpční sušička |
| Skladem: | Externí sklad |
