Průmyslové filtry stlačeného vzduchu Omega Air do 50 bar
Průmyslové filtry Omega Air od slovinského výrobce čistí stlačený vzduch od pevných nečistot, vody, oleje, olejových par a zápachu. Do tělesa filtru se vkládá vložka a ta určí stupeň filtrace — od hrubého filtru 15 µm po aktivní uhlí.
Na výběr je pět řad: AAF a BF do 16 bar, BFHP do 25 bar, HF do 50 bar a AAFHT na horký vzduch do +120 °C. Připojení je závitem G 1/8" až 3" nebo přírubami DN80 až DN300, průtok 167 až 523 333 l/min při 7 bar. Řady patří mezi průmyslové filtry stlačeného vzduchu.
Vyberte řadu
Řada se volí podle tlaku, průtoku a teploty vzduchu. Každá dlaždice vede na řadu se všemi stupni filtrace, velikostmi a náhradními vložkami.
Filtry AAFHT pro vysoké teploty
Do +120 °C při 10 bar a +85 °C při 13 bar, závit G 1/8" až 3", 17 velikostí.
Přírubové filtry BFHP do 25 bar
Ocelové těleso s přírubami DN80 až DN300 pro vyšší tlak, 10 velikostí.
Která řada pro váš tlak a průtok
Do 16 bar a průtoku do 46 000 l/min vyberte řadu AAF. Pro větší průtoky až 523 333 l/min je přírubová řada BF, do které se vkládá 1 až 20 stejných vložek. Při tlaku do 25 bar jsou přírubové filtry BFHP se stejnými velikostmi.
Při tlaku nad 16 bar a průtoku do 46 000 l/min patří do rozvodu řada HF do 50 bar. Na horký vzduch do +120 °C jsou filtry AAFHT. Pro tlak 100 až 420 bar jsou vysokotlaké filtry CHP a IHP.
Řady v přehledu
| Řady filtrů Omega Air | ||||||
|---|---|---|---|---|---|---|
| Řada | Pracovní tlak | Připojení | Velikostí | Průtok při 7 bar | Těleso | Stupňů vložek |
| AAF | do 16 bar | závit G 1/4" až 3" | 15 | 417 až 46 000 l/min | hliník | 9 + cyklónový odlučovač |
| AAFHT | do 13 bar (+120 °C do 10 bar) | závit G 1/8" až 3" | 17 | 167 až 46 000 l/min | hliník | 6 + cyklónový odlučovač |
| BF | do 16 bar | příruby DN80 až DN300 | 10 | 28 000 až 523 333 l/min | svařovaná uhlíková ocel | 6 |
| BFHP | do 25 bar | příruby DN80 až DN300 | 10 | 28 000 až 523 333 l/min | uhlíková ocel | 6 |
| HF | do 50 bar | závit G 1/2" až 3" | 9 | 1 183 až 46 000 l/min | hliníkový odlitek | 6 + cyklónový odlučovač |
Pracovní tlak, připojení a průtoky podle technických listů výrobce. Průtok platí pro tlak 7 bar a teplotu +20 °C.
Stupně filtrace
Kódy stupňů jsou ve všech řadách stejné: písmeno za názvem řady určí vložku. Třída ISO 8573-1 se zapisuje jako pevné částice – voda – olej.

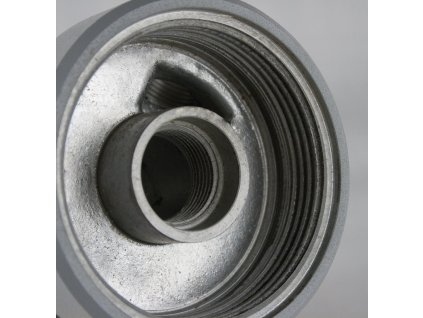

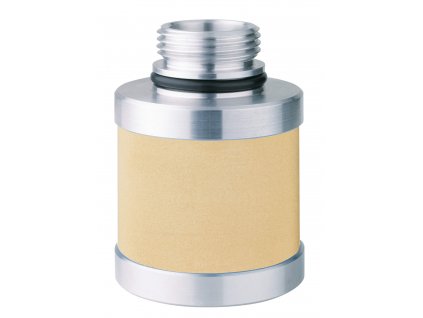

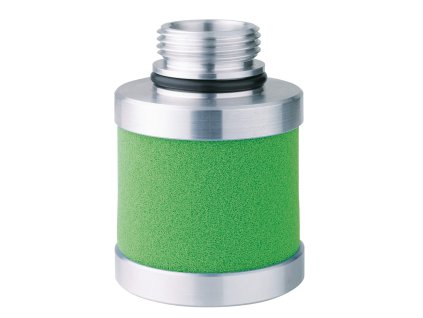

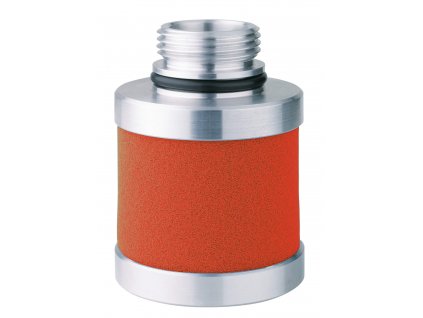

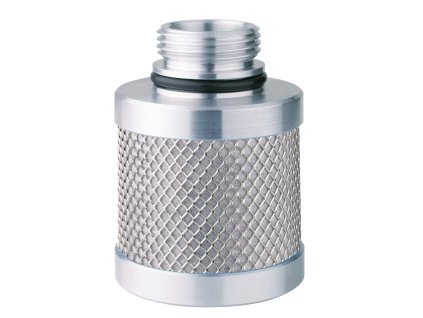

| Stupně filtrace v řadách AAF, BF, BFHP a HF | |||||||
|---|---|---|---|---|---|---|---|
| Stupeň | Jemnost | Třída ISO 8573-1 | Zbytkový olej | AAF | BF | BFHP | HF |
| cyklónový odlučovač | – | – | – | AAFC | – | – | HFC |
| hrubý filtr B | 15 µm | 7-x-x | – | AAFB | BFB | BFHPB | HFB |
| základní filtr P | 3 µm | 6-x-x | – | AAFP | BFP | BFHPP | HFP |
| prachový filtr R | 1 µm | 3-x-x | – | AAFR | BFR | BFHPR | HFR |
| jemný předfiltr M | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | AAFM | BFM | BFHPM | HFM |
| mikrofiltr S | 0,01 µm | 1-x-1 | < 0,01 mg/m³ | AAFS | BFS | BFHPS | HFS |
| aktivní uhlí A | – | 1-x-1 | < 0,005 mg/m³ | AAFA | BFA | BFHPA | HFA |
| adsorpční filtr A2 | – | 1-x-0 | < 0,005 mg/m³ | AAFA2 | – | – | – |
| katalytický filtr (snižuje CO) H2 | – | 1-x-x | < 0,005 mg/m³ | AAFH2 | – | – | – |
| molekulární síto MS2 | – | 1-x-x | – | AAFMS2 | – | – | – |
Třída 1 pevných částic u aktivního uhlí A platí, jen když je před ním mikrofiltr S. Stupně B až S snesou +65 °C, stupně A, A2, H2 a MS2 +45 °C. Řada AAFHT pro vysoké teploty má vlastní stupně: cyklónový odlučovač C, hrubý filtr B, sítka N25 a N5, prachový filtr R, jemný předfiltr M a mikrofiltr S.
#showmore#
Jak sestavit filtraci
Filtry se řadí za sebe od hrubého k jemnému ve směru proudění: hrubý filtr B, základní filtr P, prachový filtr R, jemný předfiltr M, mikrofiltr S a nakonec aktivní uhlí A. Hrubší stupeň chrání jemnější vložku za sebou, aby se nezanesla.
Jemný předfiltr M patří před mikrofiltr S. Před aktivní uhlí vždy patří mikrofiltr S — aktivní uhlí nesmí pracovat v prostředí nasyceném olejem. Kapalnou vodu přímo za kompresorem oddělí cyklónový odlučovač AAFC nebo HFC.
Jak číst třídu čistoty ISO 8573-1
Norma ISO 8573-1 popisuje čistotu stlačeného vzduchu třemi čísly: pevné částice, voda a olej. Čím nižší číslo, tím čistší vzduch. Písmeno x znamená, že filtr danou složku neurčuje.
Mikrofiltr S se třídou 1-x-1 zajistí nejvyšší čistotu pevných částic a oleje, vlhkost ale neřeší. Filtry zachytí jen vodu, která už zkondenzovala. Vodní páru odstraní sušička stlačeného vzduchu.
Průtok při jiném tlaku
Průtoky v tabulkách platí pro tlak 7 bar. Při jiném tlaku průtok vynásobte korekčním faktorem: při 4 bar je to 0,63, při 16 bar 2,13 a při 50 bar 6,38.
Příklad: filtr s průtokem 2 000 l/min při 7 bar propustí při 16 bar 2 000 × 2,13 = 4 260 l/min. Velikost filtru proto vybírejte podle průtoku při vašem skutečném tlaku.
K filtrům patří
Výměna vložek
Vložky stupňů B až S se mění nejméně jednou ročně nebo při tlakové ztrátě 350 mbar, vložky s aktivním uhlím nejpozději za 6 měsíců.
Filtry AAF mají v nádobce odpouštěč z výroby: plovákový AOK16B, u stupňů A, A2, H2 a MS2 ruční MCD. Filtry BF, BFHP a HF se dodávají bez odpouštění — vhodné odpouštěče najdete mezi odpouštěči kondenzátu.
Další filtry Omega Air
Ventilek radí
Velikost filtru se vybírá podle průtoku při skutečném tlaku. Průtoky v tabulkách platí pro 7 bar — při nižším tlaku filtr propustí méně vzduchu, při vyšším víc. Poddimenzovaný filtr má velkou tlakovou ztrátu a vložka se rychleji zanese.
- Jaký je rozdíl mezi řadami AAF, BF a HF?
- AAF a BF pracují do 16 bar, HF do 50 bar. AAF a HF mají hliníkové těleso se závitem, BF svařované ocelové těleso s přírubami pro velké průtoky.
- K čemu jsou řady AAFHT a BFHP?
- AAFHT je na horký vzduch: do +120 °C při 10 bar a do +85 °C při 13 bar. BFHP má stejné příruby a průtoky jako BF, ale pracuje do 25 bar.
- Kterou řadu vybrat pro tlak nad 16 bar?
- Pro velké průtoky do 25 bar přírubové filtry BFHP, se závitem do 50 bar řadu HF. Pro tlak 100 až 420 bar jsou vysokotlaké filtry CHP a IHP.
- Jak vybrat velikost filtru?
- Podle průtoku při vašem tlaku. Průtoky v tabulkách platí pro 7 bar; při jiném tlaku je vynásobte korekčním faktorem.
- Jak často měnit vložky?
- Vložky B až S nejméně jednou ročně nebo při tlakové ztrátě 350 mbar, vložky s aktivním uhlím každých 6 měsíců.
- Odstraní filtr vlhkost ze vzduchu?
- Jen kapalnou vodu, která už zkondenzovala. Vodní páru odstraní sušička stlačeného vzduchu.
- Je součástí filtru odpouštěč kondenzátu?
- U řady AAF ano: plovákový AOK16B, u stupňů s aktivním uhlím a dalších adsorpčních stupňů ruční MCD. Filtry BF, BFHP a HF se dodávají bez odpouštění, odpouštěč se vybírá zvlášť podle tlaku.
