Jemné předfiltry stlačeného vzduchu AAFM pro částice a olej

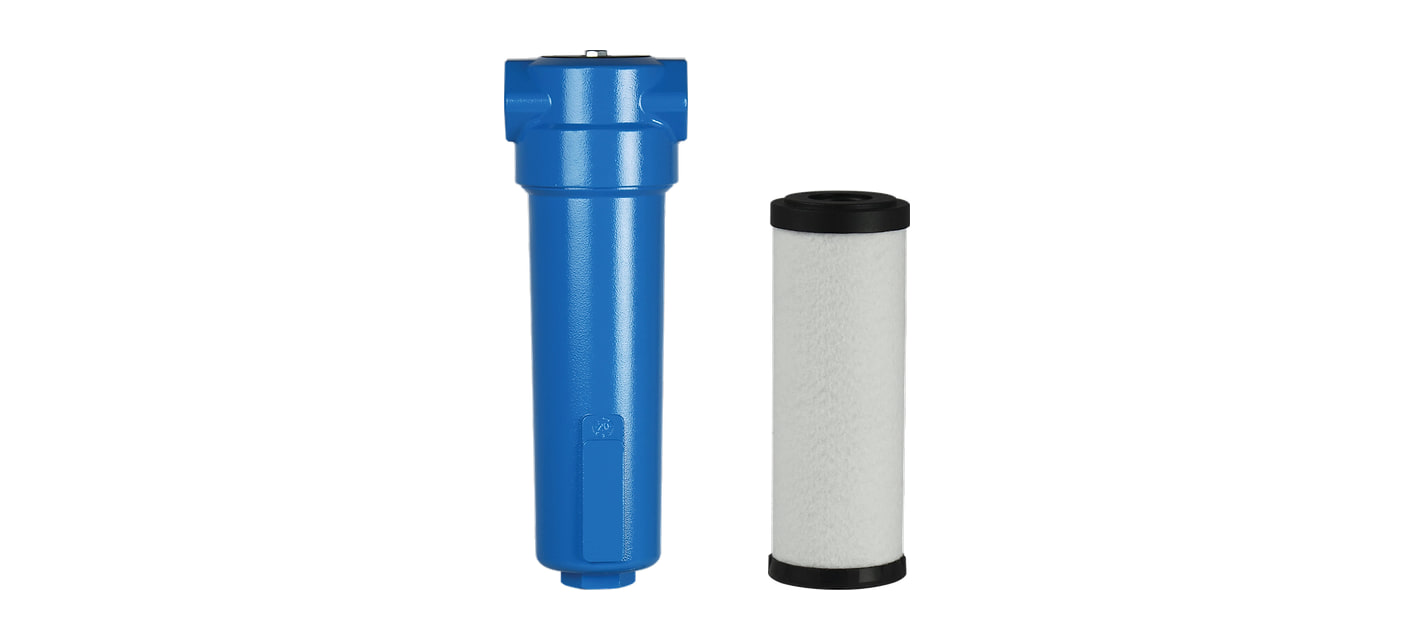

Jemný předfiltr AAFM je koalescenční filtr pro jemné pevné nečistoty, vodu a olej. Vložka z borosilikátových mikrovláken zachytí částice větší než 0,1 µm, drobné kapky oleje spojí ve větší a ty stečou do nádobky. Zbytkový olej je pod 0,1 mg/m³.
Filtr AAFM je v 15 velikostech se závity G 1/4" až 3" a průtokem 417 až 46 000 l/min při 7 bar. Je jedním ze stupňů filtrů AAF — tělo je pro všechny stupně stejné, liší se vložka.
Filtry AAFM podle velikosti
Číslo velikosti je průtok v Nm³/h při 7 bar. Ke každému filtru je náhradní vložka, spojovací sady a tělo bez vložky pro vlastní kombinaci.
| Filtry AAFM, vložky a příslušenství podle velikosti | ||||||
|---|---|---|---|---|---|---|
| Filtr | Připojení | l/min při 7 bar | Nm³/h | Náhradní vložka | Spojovací sady | Tělo bez vložky |
| AAFM-25 | G 1/4" | 417 | 25 | AAFM-25V | řada M | AAF-25T |
| AAFM-30 | G 3/8" | 500 | 30 | AAFM-25V | řada M | AAF-30T |
| AAFM-35 | G 1/4" | 583 | 35 | AAFM-35V | řada L | AAF-35T |
| AAFM-60 | G 3/8" | 1 000 | 60 | AAFM-35V | řada L | AAF-60T |
| AAFM-78 | G 1/2" | 1 300 | 78 | AAFM-78V | řada L | AAF-78T |
| AAFM-120 | G 3/4" | 2 000 | 120 | AAFM-120V | řada L | AAF-120T |
| AAFM-198 | G 1" | 3 300 | 198 | AAFM-198V | řada XL | AAF-198T |
| AAFM-335 | G 1" | 5 583 | 335 | AAFM-335V | řada XL | AAF-335T |
| AAFM-510 | G 1 1/2" | 8 500 | 510 | AAFM-510V | řada XL | AAF-510T |
| AAFM-780 | G 1 1/2" | 13 000 | 780 | AAFM-780V | řada XL | AAF-780T |
| AAFM-1000 | G 2" | 16 667 | 1 000 | AAFM-1000V | – | AAF-1000T |
| AAFM-1500 | G 2" | 25 000 | 1 500 | AAFM-1500V | – | AAF-1500T |
| AAFM-1680 | G 2 1/2" | 28 000 | 1 680 | AAFM-1500V | – | AAF-1680T |
| AAFM-2160 | G 3" | 36 000 | 2 160 | AAFM-2160V | – | AAF-2160T |
| AAFM-2760 | G 3" | 46 000 | 2 760 | AAFM-2760V | – | AAF-2760T |
Vložky velikostí 25 a 30, 35 a 60 a 1500 a 1680 jsou společné. Spojovací sady jsou do velikosti 780. Rozměry a hmotnost najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Jemný předfiltr AAFM se hodí, když vadí olej ve vzduchu a stačí třída 2 pro částice i olej. Na nejvyšší čistotu 1-x-1 je mikrofiltr AAFS a jemný předfiltr AAFM patří před něj.
Kam ho zařadit

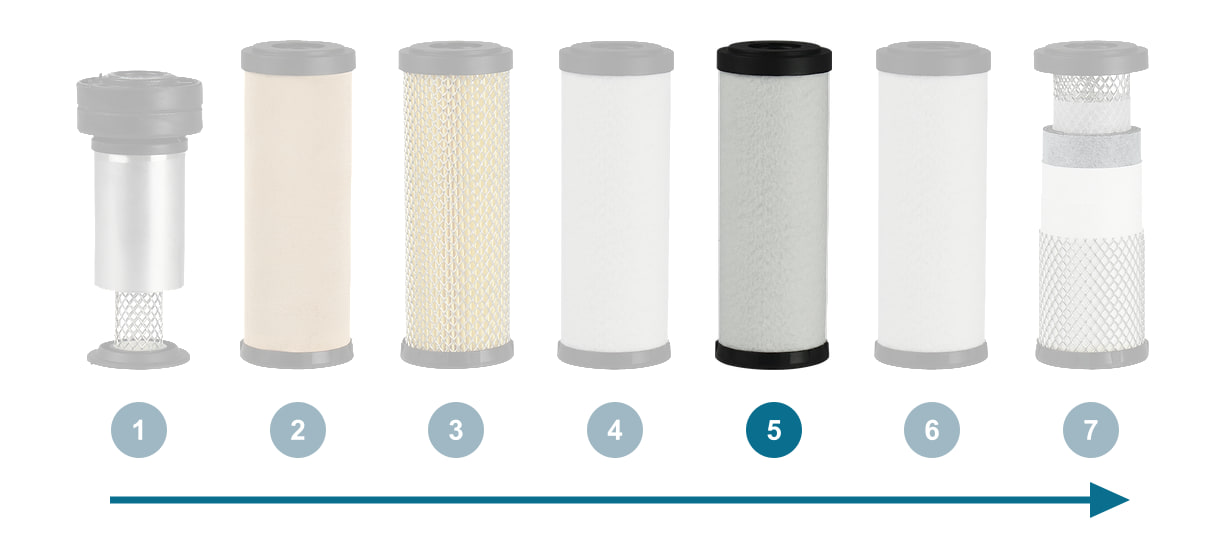

Za prachový filtr AAFR, před mikrofiltr AAFS nebo aktivní uhlí.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar, okolní teplotu +20 °C a vstupní teplotu vzduchu +35 °C. Při jiném tlaku se mění podle korekčního faktoru.
| Průtok filtrů AAFM v l/min podle tlaku | ||||||
|---|---|---|---|---|---|---|
| Velikost (závit) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 25 (G 1/4") | 263 | 367 | 417 | 575 | 680 | 888 |
| 30 (G 3/8") | 315 | 440 | 500 | 690 | 815 | 1 065 |
| 35 (G 1/4") | 367 | 513 | 583 | 805 | 950 | 1 242 |
| 60 (G 3/8") | 630 | 880 | 1 000 | 1 380 | 1 630 | 2 130 |
| 78 (G 1/2") | 819 | 1 144 | 1 300 | 1 794 | 2 119 | 2 769 |
| 120 (G 3/4") | 1 260 | 1 760 | 2 000 | 2 760 | 3 260 | 4 260 |
| 198 (G 1") | 2 079 | 2 904 | 3 300 | 4 554 | 5 379 | 7 029 |
| 335 (G 1") | 3 517 | 4 913 | 5 583 | 7 705 | 9 100 | 11 892 |
| 510 (G 1 1/2") | 5 355 | 7 480 | 8 500 | 11 730 | 13 855 | 18 105 |
| 780 (G 1 1/2") | 8 190 | 11 440 | 13 000 | 17 940 | 21 190 | 27 690 |
| 1000 (G 2") | 10 500 | 14 667 | 16 667 | 23 000 | 27 167 | 35 501 |
| 1500 (G 2") | 15 750 | 22 000 | 25 000 | 34 500 | 40 750 | 53 250 |
| 1680 (G 2 1/2") | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 2160 (G 3") | 22 680 | 31 680 | 36 000 | 49 680 | 58 680 | 76 680 |
| 2760 (G 3") | 28 980 | 40 480 | 46 000 | 63 480 | 74 980 | 97 980 |
Vložka, odpouštění a údržba
Vložka: borosilikátová mikrovlákna, tlaková ztráta nové vložky 50 mbar. Pracovní teplota +1,5 až +65 °C, tlak do 16 bar.
Kondenzát z nádobky vypouští plovákový odpouštěč AOK16B sám. Jiný odpouštěč najdete mezi odpouštěči kondenzátu pro filtry.
Vložku vyměňte při tlakové ztrátě 350 mbar, nejpozději za 12 měsíců nebo každých 4 000 provozních hodin. Zanesení ukáže indikátor nebo diferenční manometr na hlavě filtru.
Náhradní vložky všech stupňů jsou mezi vložkami AAF, spojovací sady spojí filtry do baterie a připevní je na zeď.
Vložky a příslušenství k filtrům AAFM
Ventilek radí
Jemný předfiltr chrání mikrofiltr. Vložka mikrofiltru AAFS za ním pak řeší jen to nejjemnější. Před ním samotným má být hrubší stupeň, aby se nezanesl prachem.
- Jakou čistotu jemný předfiltr AAFM zajistí?
- Částice do 0,1 µm a zbytkový olej pod 0,1 mg/m³, třída 2-x-2 podle ISO 8573-1.
- Jak se z něj odvádí olej?
- Kapky oleje a vody stečou do nádobky a plovákový odpouštěč AOK16B je vypustí.
- Kdy vložku vyměnit?
- Při tlakové ztrátě 350 mbar, nejpozději za 12 měsíců nebo 4 000 provozních hodin.
Řazení produktů
Výpis produktů
Jemný předfiltr AAFM-60 se závitem G 3/8" a průtokem 1 000 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olej; zbytkový olej je pod 0,1 mg/m³. Pracovní...

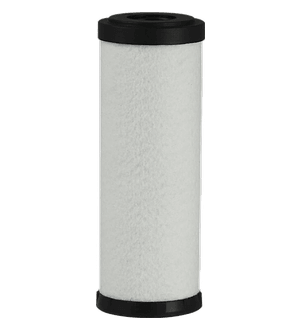

Náhradní vložka AAFM-35V pro jemné předfiltry AAFM-35 a AAFM-60. Doporučená výměna 12 měsíců nebo každých 4 000 provozních hodin.
