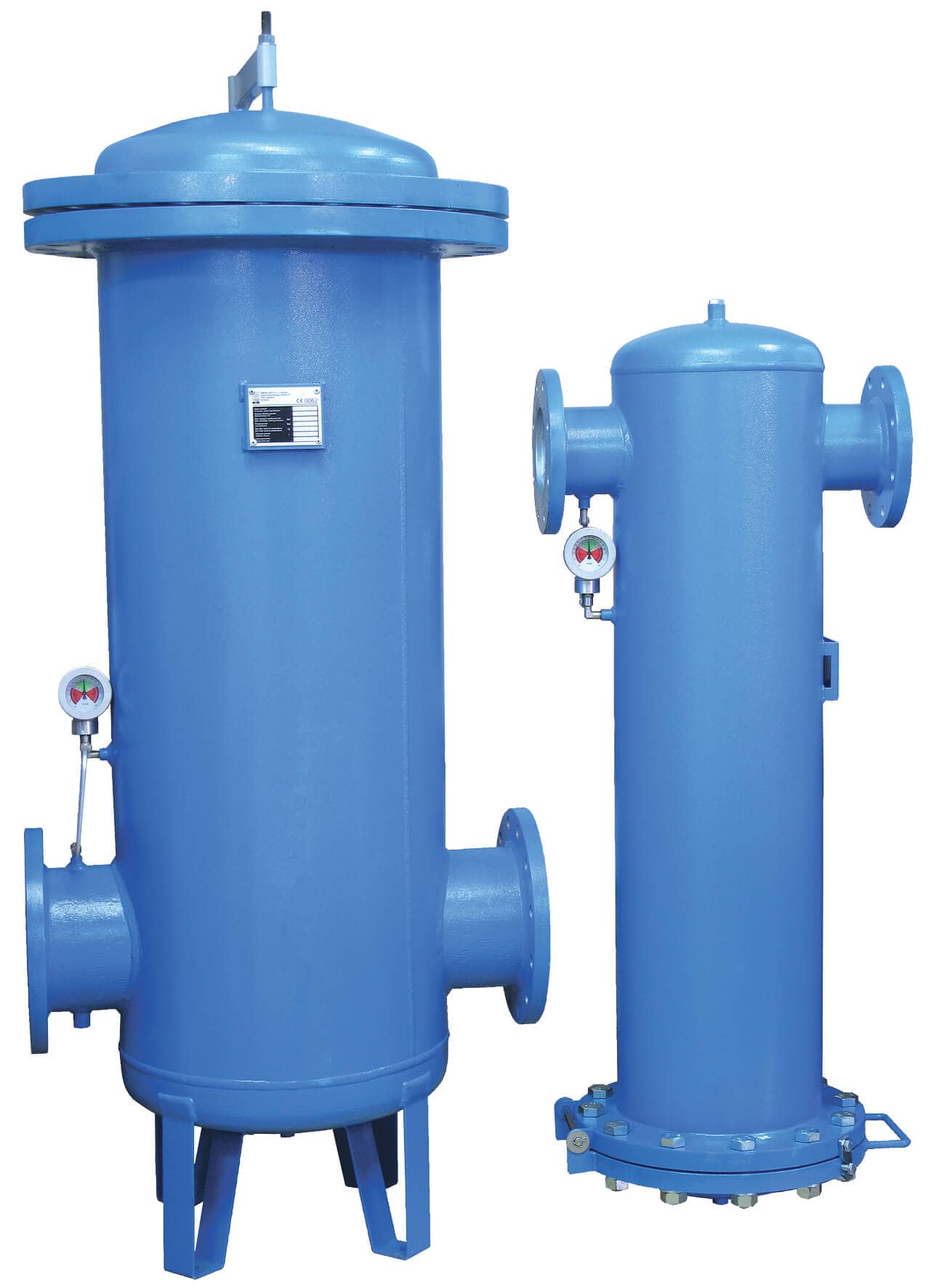

Jemné přírubové předfiltry stlačeného vzduchu BFM pro částice a olej
Jemný předfiltr BFM je koalescenční filtr pro jemné pevné částice, vodu a olejový aerosol. Vložky z borosilikátových mikrovláken zachytí částice větší než 0,1 µm, drobné kapky oleje spojí ve větší a zbytkový olej je pod 0,1 mg/m³.
Filtr BFM je v 10 velikostech s přírubami DN80 až DN300 a průtokem 28 000 až 523 333 l/min při 7 bar. Je jedním ze stupňů přírubových filtrů BF — těleso je pro všechny stupně stejné, liší se vložky.
Filtry BFM podle velikosti
Velikost určuje přírubu, průtok a počet vložek. Vložka je pro všechny velikosti stejná.
| Filtry BFM a náhradní vložky podle velikosti | |||||
|---|---|---|---|---|---|
| Filtr | Příruba | l/min při 7 bar | Nm³/h při 7 bar | Počet vložek | Náhradní vložka |
| BFM-0240 | DN80 | 28 000 | 1 680 | 1 | BFM-0240V |
| BFM-0300 | DN100 | 52 500 | 3 150 | 2 | BFM-0240V |
| BFM-0450 | DN125 | 78 333 | 4 700 | 3 | BFM-0240V |
| BFM-0600 | DN150 | 105 000 | 6 300 | 4 | BFM-0240V |
| BFM-0900 | DN150 | 156 667 | 9 400 | 6 | BFM-0240V |
| BFM-1200 | DN200 | 209 167 | 12 550 | 8 | BFM-0240V |
| BFM-1500 | DN200 | 261 667 | 15 700 | 10 | BFM-0240V |
| BFM-1800 | DN250 | 314 167 | 18 850 | 12 | BFM-0240V |
| BFM-2500 | DN250 | 418 333 | 25 100 | 16 | BFM-0240V |
| BFM-3000 | DN300 | 523 333 | 31 400 | 20 | BFM-0240V |
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Rozměry a hmotnost najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Jemný předfiltr BFM se hodí, když vadí olej ve vzduchu a stačí třída 2 pro částice i olej. Na nejvyšší čistotu 1-x-1 je mikrofiltr BFS a jemný předfiltr BFM patří před něj.
Kam ho zařadit
Za prachový filtr BFR nebo základní filtr BFP, před mikrofiltr BFS.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru.
| Průtok filtrů BFM v l/min podle tlaku | ||||||
|---|---|---|---|---|---|---|
| Velikost (příruba) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 0240 (DN80) | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 0300 (DN100) | 33 075 | 46 200 | 52 500 | 72 450 | 85 575 | 111 825 |
| 0450 (DN125) | 49 350 | 68 933 | 78 333 | 108 100 | 127 683 | 166 849 |
| 0600 (DN150) | 66 150 | 92 400 | 105 000 | 144 900 | 171 150 | 223 650 |
| 0900 (DN150) | 98 700 | 137 867 | 156 667 | 216 200 | 255 367 | 333 701 |
| 1200 (DN200) | 131 775 | 184 067 | 209 167 | 288 650 | 340 942 | 445 526 |
| 1500 (DN200) | 164 850 | 230 267 | 261 667 | 361 100 | 426 517 | 557 351 |
| 1800 (DN250) | 197 925 | 276 467 | 314 167 | 433 550 | 512 092 | 669 176 |
| 2500 (DN250) | 263 550 | 368 133 | 418 333 | 577 300 | 681 883 | 891 049 |
| 3000 (DN300) | 329 700 | 460 533 | 523 333 | 722 200 | 853 033 | 1 114 699 |
Vložky, odpouštění a údržba
Vložka: borosilikátová mikrovlákna, tlaková ztráta nové vložky 50 / 120 mbar (suchá / smočená). Vzduch jí proudí zevnitř ven. Pracovní teplota +1,5 až +65 °C, tlak do 16 bar.
Filtr se dodává bez odpouštění kondenzátu. Plovákové, časové a elektronické odpouštěče najdete mezi odpouštěči kondenzátu pro filtry.
Vložky vyměňte nejméně jednou ročně nebo při tlakové ztrátě 350 mbar. Tlakovou ztrátu ukáže diferenční manometr MDA 60.
Náhradní vložky BFM-0240V, odpouštěče a manometr jsou v příslušenství k filtrům BF.
Vložky a příslušenství k filtrům BFM
Ventilek radí
Jemný předfiltr chrání mikrofiltr. Vložky mikrofiltru BFS za ním pak řeší jen to nejjemnější. Před ním samotným má být hrubší stupeň, aby se nezanesl prachem.
- Jakou čistotu jemný předfiltr BFM zajistí?
- Částice do 0,1 µm a zbytkový olej pod 0,1 mg/m³, třída 2-x-2 podle ISO 8573-1.
- Proč je to předfiltr, a ne mikrofiltr?
- Zařazuje se před mikrofiltr BFS a chrání jeho vložky.
- Kdy vložky vyměnit?
- Nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
