Přírubové filtry stlačeného vzduchu Omega Air BF do 16 bar

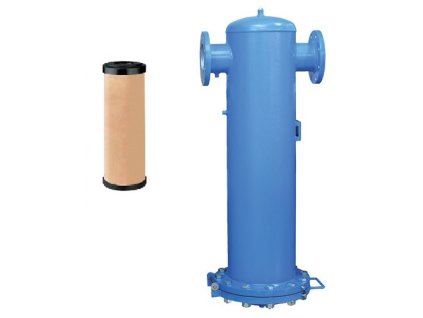

Čistota podle ISO 8573-1 Dva přírubové filtry BF a vedle nich šest filtračních vložek od hrubé sintrované po aktivní uhlí

Filtry BF od slovinského výrobce Omega Air čistí velké průtoky stlačeného vzduchu do 16 bar od pevných nečistot, vody, oleje, olejových par a zápachu. Těleso je svařované z uhlíkové oceli a do rozvodu se připojuje přírubami.

Řada má 10 velikostí s přírubami DN80 až DN300 a průtokem 28 000 až 523 333 l/min při 7 bar. Do tělesa se vkládá 1 až 20 stejných vložek — stupeň filtrace určí vložka. Řada patří mezi průmyslové filtry Omega Air.

6stupňů filtrace

10velikostí DN80–DN300

16 barpracovní tlak

523 333 l/minnejvětší průtok při 7 bar

Stupně filtrace a příslušenství

Každá dlaždice vede na stupeň s tabulkou velikostí, náhradních vložek a průtoků.

Hrubé filtry BFB

Sintrovaná vložka 15 µm zachytí hrubé nečistoty, třída 7.

Filtrační vložka BFP z akrylových vláken a celulózy

Základní filtry BFP

Předfiltr 3 µm z akrylových vláken a celulózy, třída 6.

Prachové filtry BFR

Předfiltr 1 µm z borosilikátových mikrovláken, třída 3.

Jemné předfiltry BFM

Koalescenční předfiltr 0,1 µm, zbytkový olej pod 0,1 mg/m³.

Mikrofiltry BFS

Jemnost 0,01 µm a zbytkový olej pod 0,01 mg/m³, třída 1-x-1.

Aktivní uhlí BFA

Olejové páry, uhlovodíky a zápach, zbytkový olej pod 0,005 mg/m³.

Šest filtračních vložek BF různých stupňů

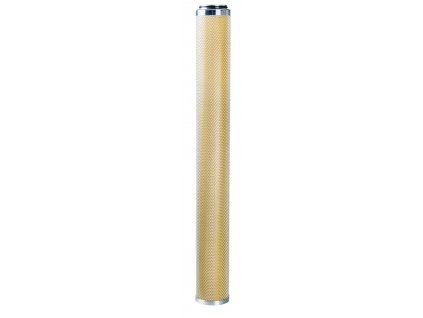

Náhradní vložky BF

Jedna vložka pro všechny velikosti, liší se jen stupněm.

Diferenční manometr MDA 60 a plovákový odpouštěč AOK 20B

Odpouštění a manometr

Odpouštěče kondenzátu a diferenční manometr MDA 60.

Stupně filtrace v přehledu

Třída ISO 8573-1 se zapisuje jako pevné částice – voda – olej. Tlaková ztráta platí pro novou vložku, suchou a smočenou kondenzátem.

Stupně filtrace BF
Stupeň	Jemnost	Třída ISO 8573-1	Zbytkový olej	Tlaková ztráta nové vložky (suchá / mokrá)	Výměna vložky	Teplota do
BFB hrubý filtr 15 µm	15 µm	7-x-x	–	20 mbar	1× ročně nebo 350 mbar	+65 °C
BFP základní filtr 3 µm	3 µm	6-x-x	–	10 / 20 mbar	1× ročně nebo 350 mbar	+65 °C
BFR prachový filtr 1 µm	1 µm	3-x-x	–	20 / 40 mbar	1× ročně nebo 350 mbar	+65 °C
BFM jemný předfiltr 0,1 µm	0,1 µm	2-x-2	< 0,1 mg/m³	50 / 120 mbar	1× ročně nebo 350 mbar	+65 °C
BFS mikrofiltr 0,01 µm	0,01 µm	1-x-1	< 0,01 mg/m³	80 / 190 mbar	1× ročně nebo 350 mbar	+65 °C
BFA aktivní uhlí	–	1-x-1	< 0,005 mg/m³	60 mbar	nejpozději za 6 měsíců	+45 °C

Třída 1 pevných částic u aktivního uhlí A platí, jen když je před ním mikrofiltr S. Vložky B až S se mění nejméně jednou ročně nebo při tlakové ztrátě 350 mbar, vložky s aktivním uhlím nejpozději za 6 měsíců.

#showmore#

Jak číst třídu čistoty ISO 8573-1

Norma ISO 8573-1 popisuje čistotu stlačeného vzduchu třemi čísly: pevné částice, voda a olej. Čím nižší číslo, tím čistší vzduch. Písmeno x znamená, že filtr danou složku neurčuje.

Mikrofiltr BFS se třídou 1-x-1 tak zajistí nejvyšší čistotu pevných částic a oleje, vlhkost ale neřeší. Filtry zachytí jen vodu, která už zkondenzovala. Vodní páru odstraní sušička stlačeného vzduchu.

Jak sestavit filtraci

Vložky B, P, R, M, S a A seřazené ve směru proudění, s čísly 1 až 6 a šipkou — 1 hrubý filtr B, 2 základní P, 3 prachový R, 4 jemný předfiltr M, 5 mikrofiltr S, 6 aktivní uhlí A.

Stupně se řadí od hrubého k jemnému ve směru proudění: hrubý filtr B, základní P, prachový R, jemný předfiltr M, mikrofiltr S a nakonec aktivní uhlí A. Každý stupeň chrání jemnější stupně za sebou, takže jejich vložky vydrží déle.

Jemný předfiltr M patří před mikrofiltr S. Před aktivní uhlí vždy patří mikrofiltr S — teprve s ním platí třída 1 pevných částic a aktivní uhlí nedostane olej v kapkách; v prostředí nasyceném olejem pracovat nesmí.

Prachový filtr R se hodí i za adsorpční sušičku nebo za věž s aktivním uhlím, kde zachytí prach z adsorbentu.

Velikosti filtrů

Obrysy těles filtrů BF velikostí 0240, 0600, 0900, 1500 a 3000 ve skutečném poměru výšky a průměru — Velikosti 0240 až 3000 ve skutečném poměru výšky A a průměru tělesa øD.

Velikost určuje, kolik vložek se do tělesa vejde: velikost 0240 má jednu vložku, 3000 dvacet. Všechny stupně stejné velikosti mají stejné těleso, přírubu i průtok.

Výška tělesa je od 1 170 do 2 130 mm a hmotnost od 61 do 684 kg. Rozměry a hmotnost každé velikosti najdete na kartě filtru.

Velikosti filtrů BF
Velikost	Příruba	Nm³/h při 7 bar	l/min při 7 bar	Počet vložek
0240	DN80	1 680	28 000	1
0300	DN100	3 150	52 500	2
0450	DN125	4 700	78 333	3
0600	DN150	6 300	105 000	4
0900	DN150	9 400	156 667	6
1200	DN200	12 550	209 167	8
1500	DN200	15 700	261 667	10
1800	DN250	18 850	314 167	12
2500	DN250	25 100	418 333	16
3000	DN300	31 400	523 333	20

Vložky mají průměr 90 mm a výšku 760 mm a jsou stejné pro všechny velikosti. Rozměry a hmotnost najdete na kartě každého filtru.

Průtok při jiném tlaku

Graf korekčního faktoru průtoku podle tlaku od 2 do 16 bar, při 7 bar je faktor 1 — Korekční faktor průtoku podle provozního tlaku.

Průtoky platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku průtok vynásobte korekčním faktorem: při nižším tlaku filtr propustí méně, při vyšším víc.

Příklad: BFP-0240 má při 7 bar průtok 28 000 l/min, při 10 bar 28 000 × 1,38 = 38 640 l/min a při 5 bar jen 21 000 l/min.

Korekční faktor průtoku podle tlaku
Tlak (bar)	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Faktor	0,38	0,50	0,63	0,75	0,88	1,00	1,13	1,25	1,38	1,50	1,63	1,75	1,88	2,00	2,13

Těleso a vložky

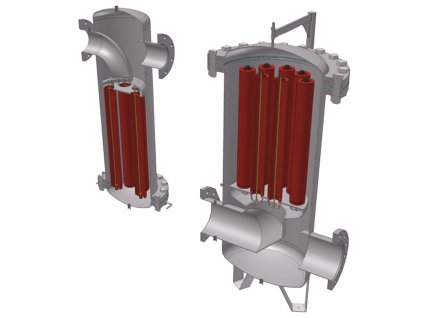

Dva filtry BF v řezu: menší s jednou vložkou a větší s několika vložkami — Filtry BF v řezu: vložky stojí v tělese svisle, vzduch jimi proudí zevnitř ven.
