Vysokotlaké mikrofiltry stlačeného vzduchu HFS do 50 bar
Mikrofiltr HFS je nejjemnější mechanický stupeň řady HF. Koalescenční vložka zachytí částice větší než 0,01 µm a olej až na zbytkový obsah pod 0,01 mg/m³ — třída 1-x-1 podle ISO 8573-1.
Filtr HFS je v 9 velikostech se závitem G 1/2" až G 3" a průtokem 1 183 až 46 000 l/min při 7 bar, pracovní tlak do 50 bar. Je jedním ze stupňů vysokotlakých filtrů HF — těleso je pro všechny stupně stejné, liší se vložka.
Filtry HFS podle velikosti
Velikost určuje závit a průtok. Každá velikost má svou náhradní vložku.
| Filtry HFS a náhradní vložky podle velikosti | ||||
|---|---|---|---|---|
| Filtr | Závit | l/min při 7 bar | Nm³/h při 7 bar | Náhradní vložka |
| HFS-007 | G 1/2" | 1 183 | 71 | HFS-007V |
| HFS-010 | G 3/4" | 1 867 | 112 | HFS-010V |
| HFS-018 | G 1" | 3 400 | 204 | HFS-018V |
| HFS-047 | G 1 1/2" | 4 700 | 282 | HFS-047V |
| HFS-070 | G 1 1/2" | 6 667 | 400 | HFS-070V |
| HFS-094 | G 2" | 8 233 | 494 | HFS-094V |
| HFS-150 | G 2" | 13 317 | 799 | HFS-150V |
| HFS-200 | G 3" | 36 000 | 2 160 | HFS-200V |
| HFS-240 | G 3" | 46 000 | 2 760 | HFS-240V |
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Rozměry a hmotnost najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Mikrofiltr HFS se hodí všude, kde musí být vzduch velmi čistý od částic i oleje. Je také povinný stupeň před aktivním uhlím HFA — jen s ním platí jeho třída 1 pevných částic.
Před mikrofiltr HFS patří jemný předfiltr HFM, který zachytí částice a olej do 0,1 µm — vložka mikrofiltru pak vydrží déle.
Kam ho zařadit
Za jemný předfiltr HFM, před aktivní uhlí HFA.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku filtr propustí víc vzduchu, při 50 bar 6,38× víc než při 7 bar.
| Průtok filtrů HFS v l/min podle tlaku | ||||||
|---|---|---|---|---|---|---|
| Velikost (závit) | 5 bar | 7 bar | 10 bar | 16 bar | 30 bar | 50 bar |
| 007 (G 1/2") | 887 | 1 183 | 1 633 | 2 520 | 4 590 | 7 548 |
| 010 (G 3/4") | 1 400 | 1 867 | 2 576 | 3 977 | 7 244 | 11 911 |
| 018 (G 1") | 2 550 | 3 400 | 4 692 | 7 242 | 13 192 | 21 692 |
| 047 (G 1 1/2") | 3 525 | 4 700 | 6 486 | 10 011 | 18 236 | 29 986 |
| 070 (G 1 1/2") | 5 000 | 6 667 | 9 200 | 14 201 | 25 868 | 42 535 |
| 094 (G 2") | 6 175 | 8 233 | 11 362 | 17 536 | 31 944 | 52 527 |
| 150 (G 2") | 9 988 | 13 317 | 18 377 | 28 365 | 51 670 | 84 962 |
| 200 (G 3") | 27 000 | 36 000 | 49 680 | 76 680 | 139 680 | 229 680 |
| 240 (G 3") | 34 500 | 46 000 | 63 480 | 97 980 | 178 480 | 293 480 |
Vložka, odpouštění a údržba

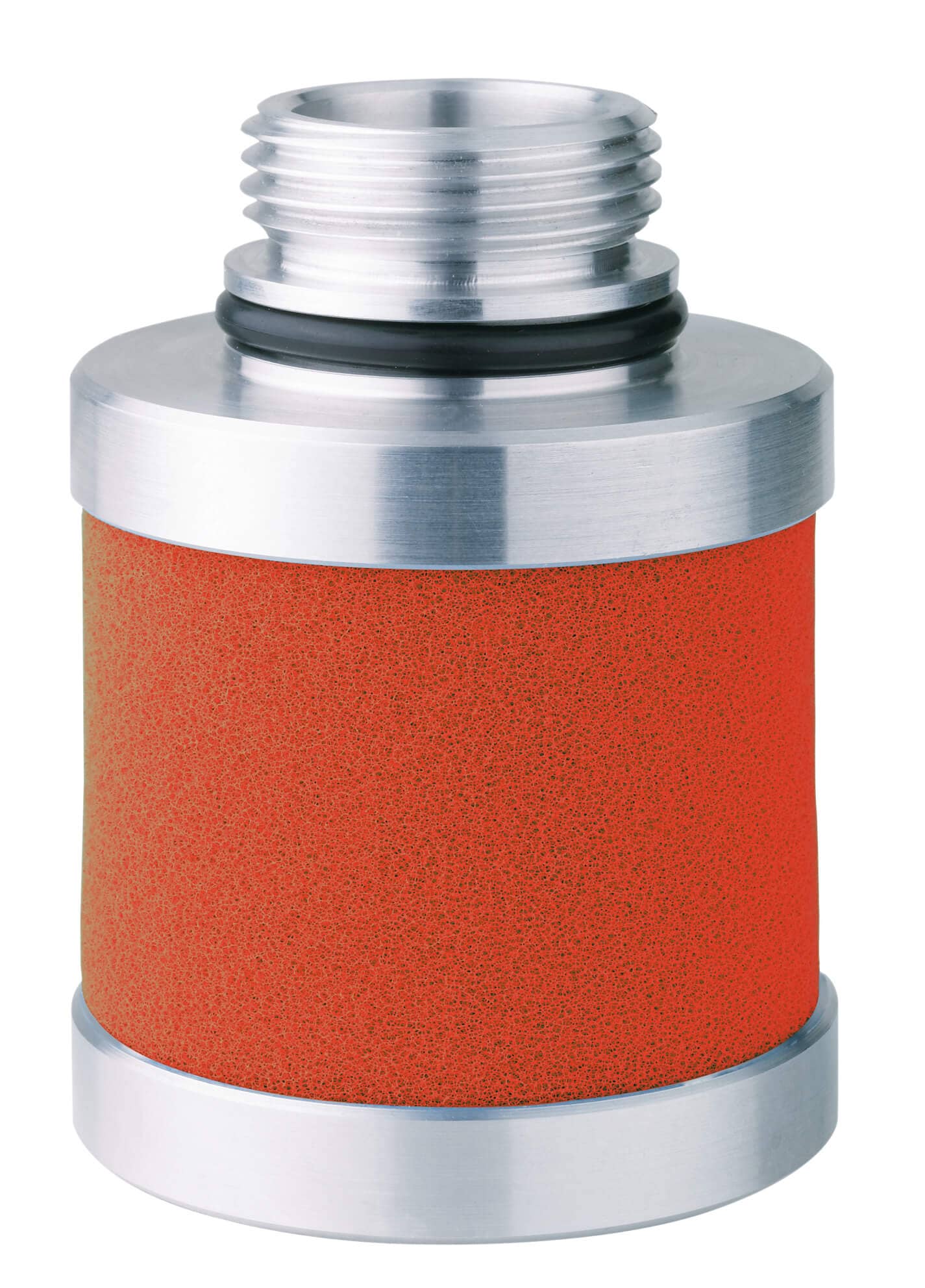

Do tělesa se vkládá jedna vložka, pro každou velikost jiná — například HFS-007V pro HFS-007. Pracovní teplota +1,5 až +65 °C, tlak do 50 bar.
Filtr se dodává bez odpouštění kondenzátu. Pro tlak do 50 bar se hodí plovákové odpouštěče AOK 50B a AOK 50SS, které spolehlivě pracují od 10 bar.
Vložku vyměňte nejméně jednou ročně nebo při tlakové ztrátě 350 mbar. Tlakovou ztrátu ukáže diferenční manometr MDHI 50.
Příslušenství k filtrům HFS
Ventilek radí
Mikrofiltr potřebuje jemný předfiltr. Před mikrofiltr HFS zařaďte jemný předfiltr HFM. Za mikrofiltr pak může přijít aktivní uhlí, které řeší jen páry a zápach.
- Jakou čistotu mikrofiltr HFS zajistí?
- Částice do 0,01 µm a zbytkový olej pod 0,01 mg/m³, třída 1-x-1 podle ISO 8573-1.
- Co dát před mikrofiltr?
- Jemný předfiltr HFM, aby se vložka mikrofiltru tak rychle nezanesla.
- Musí být před aktivním uhlím?
- Ano. Třída 1 pevných částic u aktivního uhlí HFA platí, jen když je před ním mikrofiltr S.
Řazení produktů
Výpis produktů
Náhradní vložka HFS-018V pro mikrofiltr HFS-018 se závitem G 1". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Mikrofiltr HFS-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar zachytí částice větší než 0,01 µm, vodu a olej; zbytkový olej je pod 0,01 mg/m³. Pracovní tlak do 50 bar.

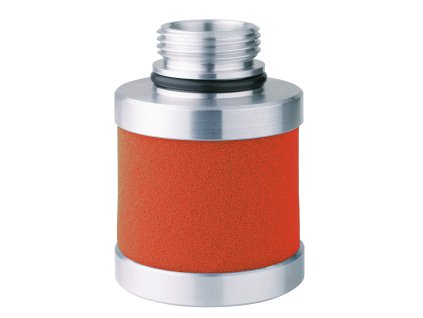

Mikrofiltr HFS-010 se závitem G 3/4" a průtokem 1 867 l/min při 7 bar zachytí částice větší než 0,01 µm, vodu a olej; zbytkový olej je pod 0,01 mg/m³. Pracovní tlak do 50 bar.
