Pojišťovací ventily pro odpouštění páry

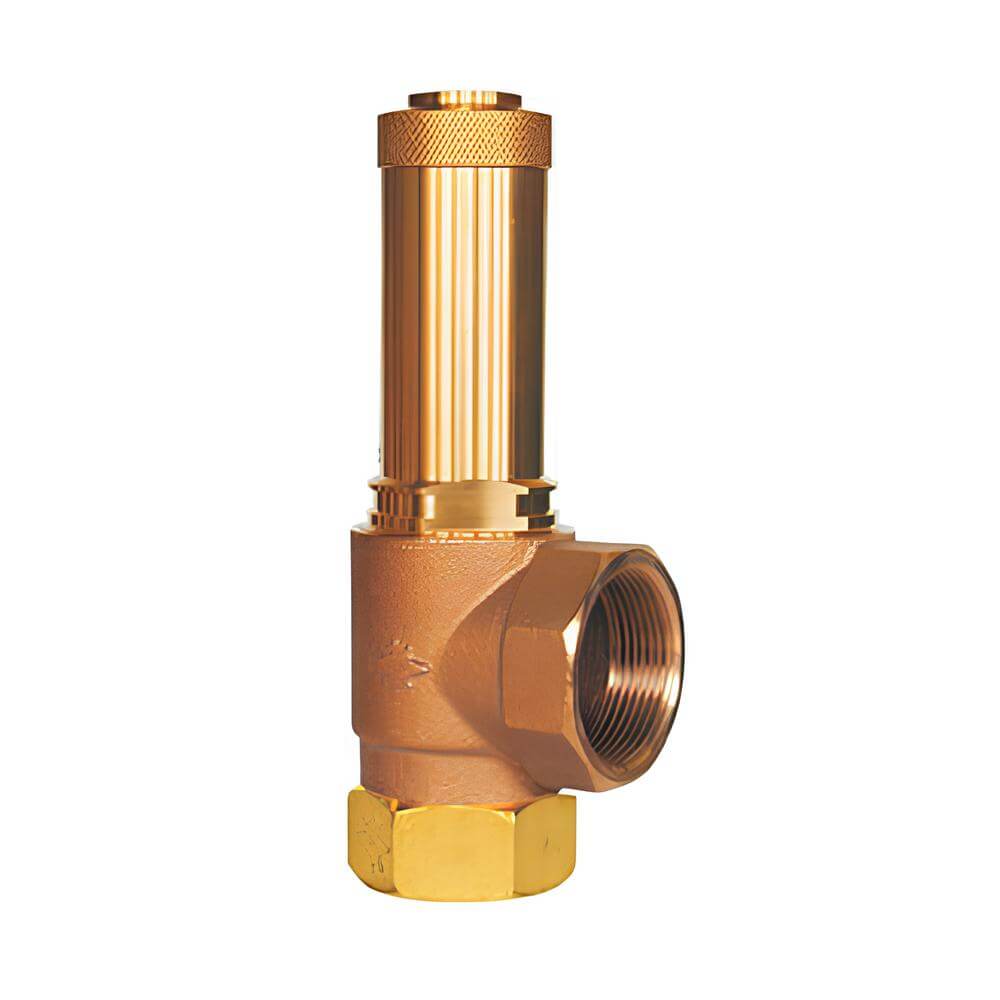

Pojistné ventily 6380 pro páru do +185°C, vzduch a dusík
- Pojistné ventily slouží k odpouštění páry z rozvodu v případě nadměrného tlakového zatížení.
- Rohové pojistné ventily, provedení s vnitřními závity.
- Pojistné ventily dodáváme nastavené na požadovaný tlak.
- Určené pro páru, certifikace dle TÜV-SV749D/G
Pojišťovací ventily na páru 6380 |
|||||||||||
 |
Objednací číslo |
Závit " |
Světlost DN |
Nastavení bar |
Teplota °C |
Materiál | Těsnění | ||||
| 6380.12 | 1/2" | 12 | 1,0-16 | -10/+185 | bronz | FPM | |||||
| 6380.34 | 3/4" | 15 | 1,0-16 | -10/+185 | bronz | FPM | |||||
| 6380.10 | 1" | 18 | 1,0-16 | -10/+185 | bronz | FPM | |||||
| 6380.54 | 1 1/4" | 20 | 1,0-16 | -10/+185 | bronz | FPM | |||||
| 6380.15 | 1 1/2" | 24 | 1,0-16 | -10/+185 | bronz | FPM | |||||
| 6380.20 | 2" | 28 | 1,0-16 | -10/+185 | bronz | FPM | |||||
| Upozornění : Pojistné ventily dodáváme pouze nastavené na požadovaný tlak po 0,1 bar - uvádějte při objednání | |||||||||||
Průtoky pojistných ventilů 6380 |
|||||||||||
| Otevírací tlak (bar) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Objednací číslo | Vypouštěcí výkon v Nm³/h (médium sytá pára) | ||||||||||
| 6380.12 | 54 | 89 | 122 | 152 | 182 | 212 | 242 | 271 | 301 | 331 | |
| 6380.34 | 71 | 110 | 150 | 187 | 224 | 261 | 297 | 334 | 3741 | 407 | |
| 6380.10 | 137 | 224 | 304 | 379 | 454 | 528 | 603 | 677 | 750 | 824 | |
| 6380.54 | 184 | 309 | 411 | 513 | 615 | 715 | 816 | 916 | 1016 | 1115 | |
| 6380.15 | 244 | 398 | 541 | 674 | 808 | 940 | 1072 | 1203 | 1334 | 1465 | |
| 6380.20 | 326 | 521 | 708 | 883 | 1057 | 1230 | 1403 | 1575 | 1747 | 1918 | |

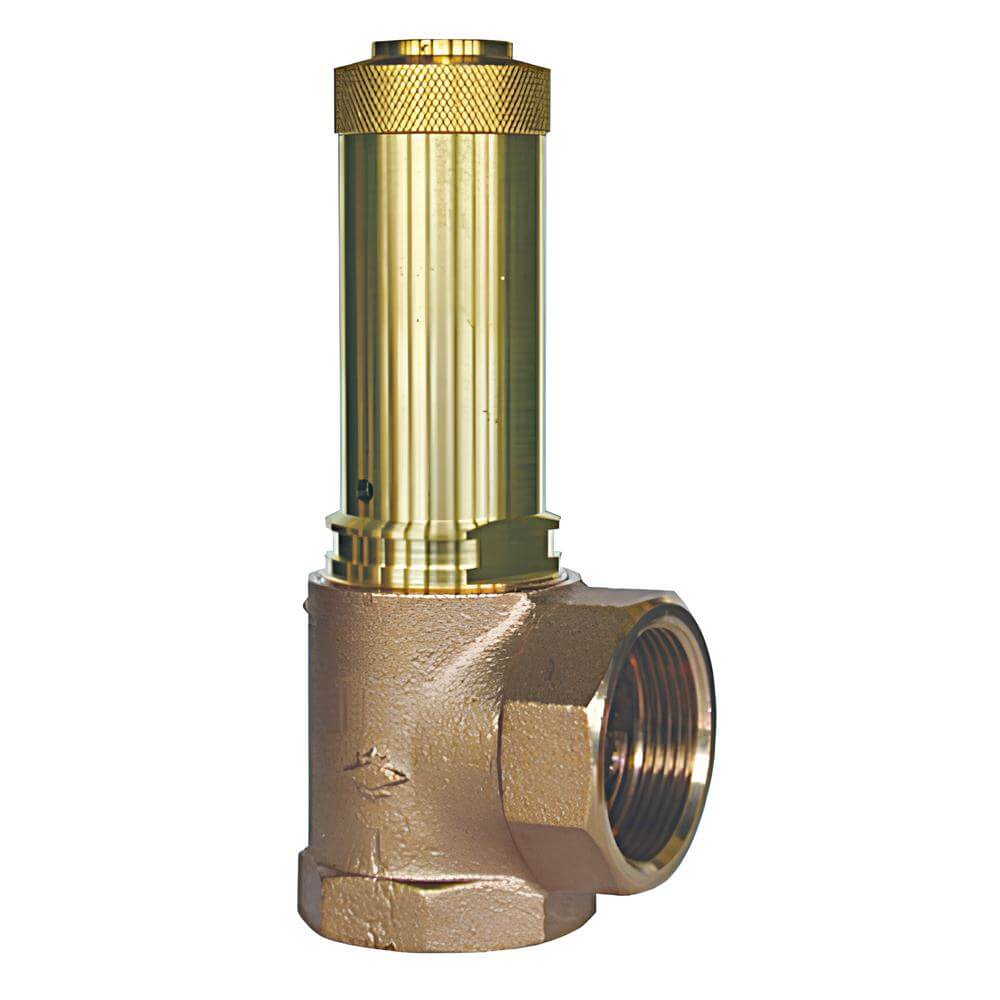

Pojistné ventily 6395 pro páru do +225°C
- pojistné ventily slouží k odpouštění média z rozvodu v případě nadměrného tlakového zatížení
- dodávka včetně protokolu o nastavení; pojistný ventil je dodáván nastavený na požadovaný tlak a opatřen plombou
- plnozdvižné provedení s vnějším závitem a volným odfukem do atmosféry
- určeno pro páru, vzduch a podobné plyny s vysokou teplotou jako bezpečnostní prvek v potrubí a na tlakových nádobách
Pojišťovací ventily na sytou páru 6395 |
|||||||||||
 |
Objednací číslo |
Závit | Světlost DN | Nastavení (bar) |
Teplota (°C) |
Materiál | Těsnění | ||||
| 6395.12 | 1/2" | 15 | 0,5-25 | -10/+225 | bronz CC491K | kov | |||||
| 6395.34 | 3/4" | 18 | 0,5-25 | -10/+225 | bronz CC491K | kov | |||||
| 6395.10 |
1" | 23 | 0,5-25 | -10/+225 | bronz CC491K | kov | |||||
| 6395.54 | 1 1/4" | 28 | 0,5-12 | -10/+225 | bronz CC491K | kov | |||||
| Upozornění : Pojistné ventily dodáváme pouze nastavené na požadovaný tlak po 0,1 bar - uvádějte při objednání | |||||||||||
Průtoky pojistných ventilů 6395 |
|||||||||||
| Otevírací tlak (bar) | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Obj.č. | Vypouštěcí výkon v Nm³/h (médium sytá pára) | ||||||||||
| 6395.12 | 185 | 321 | 449 | 575 | 700 | 827 | 952 | 1077 | 1202 | 1327 | |
| 6395.34 | 248 | 420 | 586 | 750 | 914 | 1079 | 1243 | 1406 | 1569 | 1732 | |
| 6395.10 | 398 | 673 | 940 | 1203 | 1466 | 1732 | 1994 | 2256 | 2517 | 2779 | |
| 6395.54 | 675 | 1155 | 1613 | 2065 | 2517 | 2972 | - | - | - | - | |
