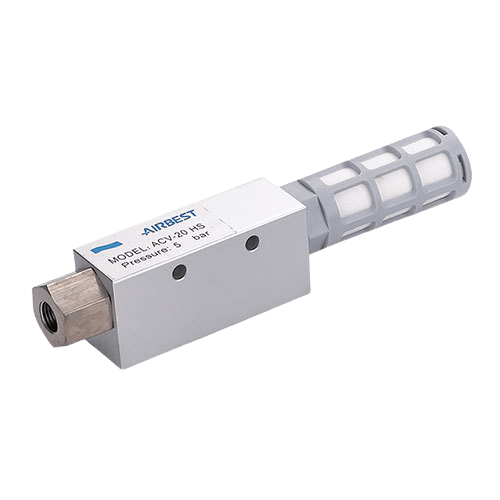

Ejektory typu ACV
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 3 mm a maximálním vakuem 87 -kPa, průtok vakua 225 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 2,5 mm a maximálním vakuem 87 -kPa, průtok vakua 110 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 2 mm a maximálním vakuem 87 -kPa, průtok vakua 110 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 1,5 mm a maximálním vakuem 87 -kPa, průtok vakua 63 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 1 mm a maximálním vakuem 87 -kPa, průtok vakua 27 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 0,5 mm a maximálním vakuem 87 -kPa, průtok vakua 7 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 3 mm a maximálním vakuem 53 -kPa, průtok vakua 36 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 2,5 mm a maximálním vakuem 53 -kPa, průtok vakua 36 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 2 mm a maximálním vakuem 53 -kPa, průtok vakua 36 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 1,5 mm a maximálním vakuem 53 -kPa, průtok vakua 36 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 1 mm a maximálním vakuem 53 -kPa, průtok vakua 36 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 0,5 mm a maximálním vakuem 53 -kPa, průtok vakua 10 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
 |
|
Ejektory ACV |
||||||||
| Obj. č. | Průměr trysky mm |
Max. vakua -kPa |
Průtok vakua l/min |
Tlak vzduchu bar |
Spotřeba l/min |
Připojení | ||
| vzduch | vakuum | odfuk | ||||||
| ACV05-LS | 0,5 | 53 | 10 | 5 | 13 | 1/8" | 1/8" | 1/8" |
| ACV10-LS | 1,0 | 53 | 36 | 5 | 44 | 1/8" | 1/8" | 1/8" |
| ACV15-LS | 1,5 | 53 | 95 | 5 | 100 | 1/4" | 1/4" | 1/4" |
| ACV20-LS | 2,0 | 53 | 170 | 5 | 180 | 1/4" | 3/8" | 1/2" |
| ACV25-LS | 2,5 | 53 | 250 | 5 | 265 | 3/8" | 1/2" | 3/4" |
| ACV30-LS | 3,0 | 53 | 350 | 5 | 385 | 1/2" | 3/4" | 3/4" |
| ACV05-HS | 0,5 | 87 | 7 | 5 | 513 | 1/8" | 1/8" | 1/8" |
| ACV10-HS | 1,0 | 87 | 27 | 5 | 44 | 1/8" | 1/8" | 1/8" |
| ACV15-HS | 1,5 | 87 | 63 | 5 | 100 | 1/4" | 1/4" | 1/4" |
| ACV20-HS | 2,0 | 87 | 110 | 5 | 180 | 1/4" | 3/8" | 1/2" |
| ACV25-HS | 2,5 | 87 | 160 | 5 | 265 | 3/8" | 1/2" | 3/4" |
| ACV30-HS | 3,0 | 87 | 225 | 5 | 385 | 1/2" | 3/4" | 3/4" |
