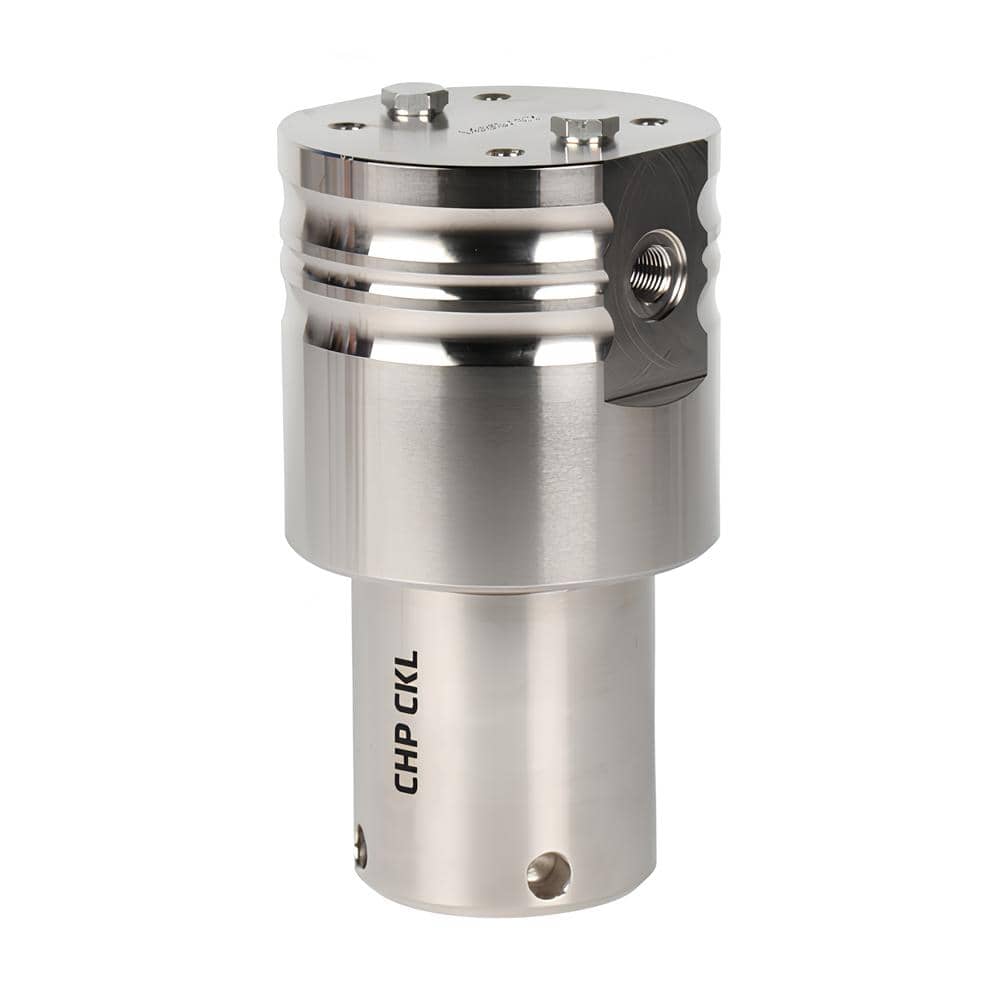

Nerezové cyklónové odlučovače IHP do 420 bar

Nerezové cyklónové odlučovače IHP odstraní ze stlačeného vzduchu kapalnou vodu, olej a hrubé nečistoty — odstředivou silou, bez filtrační vložky. Patří k řadě nerezových vysokotlakých filtrů IHP: mají stejné těleso, místo vložky tělísko odlučovače. Těleso je z nerezové oceli 1.4301, na přání 1.4404. Odpouštěč kondenzátu se objednává zvlášť.
8 velikostí od G 1/4" po G 2", průtok 667 až 11 917 l/min při 7 bar, pracovní tlak 100, 250 nebo 420 bar.
Velikosti
| Nerezové cyklónové odlučovače IHP | |||||||
|---|---|---|---|---|---|---|---|
| Připojení | Průtok při 7 bar | Odlučovač 100 bar | Odlučovač 250 bar | Odlučovač 420 bar | Náhradní tělísko | Rozměry A × B × C × D | Hmotnost |
| G 1/4" | 667 l/min (40 Nm³/h) | IHP1C-003 | IHP2C-003 | IHP4C-003 | IHPC-003V | 182 × 98 × 104 × 30 mm | 7,9 kg |
| G 3/8" | 1 167 l/min (70 Nm³/h) | IHP1C-005 | IHP2C-005 | IHP4C-005 | IHPC-005V | 182 × 98 × 104 × 30 mm | 7,9 kg |
| G 1/2" | 2 167 l/min (130 Nm³/h) | IHP1C-007 | IHP2C-007 | IHP4C-007 | IHPC-007V | 230 × 118 × 129 × 36 mm | 15,7 kg |
| G 3/4" | 3 250 l/min (195 Nm³/h) | IHP1C-010 | IHP2C-010 | IHP4C-010 | IHPC-010V | 254 × 118 × 129 × 36 mm | 16,6 kg |
| G 1" | 4 583 l/min (275 Nm³/h) | IHP1C-018 | IHP2C-018 | IHP4C-018 | IHPC-018V | 276 × 145 × 158 × 46 mm | 27,3 kg |
| G 1 1/4" | 6 333 l/min (380 Nm³/h) | IHP1C-030 | IHP2C-030 | IHP4C-030 | IHPC-030V | 328 × 145 × 158 × 46 mm | 29,6 kg |
| G 1 1/2" | 8 250 l/min (495 Nm³/h) | IHP1C-047 | IHP2C-047 | IHP4C-047 | IHPC-047V | 385 × 195 × 216 × 65 mm | 67,8 kg |
| G 2" | 11 917 l/min (715 Nm³/h) | IHP1C-094 | IHP2C-094 | IHP4C-094 | IHPC-094V | 460 × 195 × 216 × 65 mm | 73,5 kg |
#showmore#
Jak odlučovač pracuje
Tělísko odlučovače proudící vzduch roztočí. Odstředivá síla vrhne těžší kapky vody a oleje i hrubé nečistoty ke stěně tělesa, odkud stečou dolů k výpusti kondenzátu. Filtrační vložku odlučovač nemá, takže se nezanáší jako filtr.
Těleso a rozměry

Těleso je z nerezové oceli 1.4301, na přání 1.4404, stejné jako u filtrů IHP. Rozměry a hmotnost platí pro všechny tři tlaky stejné velikosti.
Průtok při jiném tlaku
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku vynásobte průtok korekčním faktorem výrobce:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Korekční faktor | 1 | 3 | 5 | 8 | 12 | 12 | 12 |
Odpouštění kondenzátu
Odlučovač se dodává bez odpouštěče. Kondenzát odchází otvorem G 1/4" ve dně, kam se hodí časové odpouštěče: do 100 bar TD150M, pro 250 a 420 bar TD420M-230VAC nebo TD420M-24VDC. Další najdete mezi odpouštěči pro filtry.
Náhradní tělísko
Cyklónový odlučovač nemá filtrační vložku, ale tělísko odlučovače. Náhradní tělísko pro každou velikost je v tabulce výše. Pro odlučovače 100, 250 i 420 bar stejné velikosti je tělísko stejné.
Kam ho zařadit
Za kompresor nebo dochlazovač, před filtry řady IHP. Odlučovač zachytí většinu kapalné vody dřív, než dorazí k filtrům, a jejich vložky pak vydrží déle.
Filtry stejné řady najdete mezi vysokotlakými filtry, všechny odlučovače mezi cyklónovými odlučovači vody.
