ABAC Tech ATF na vzdušníku: hotová sestava bez oleje

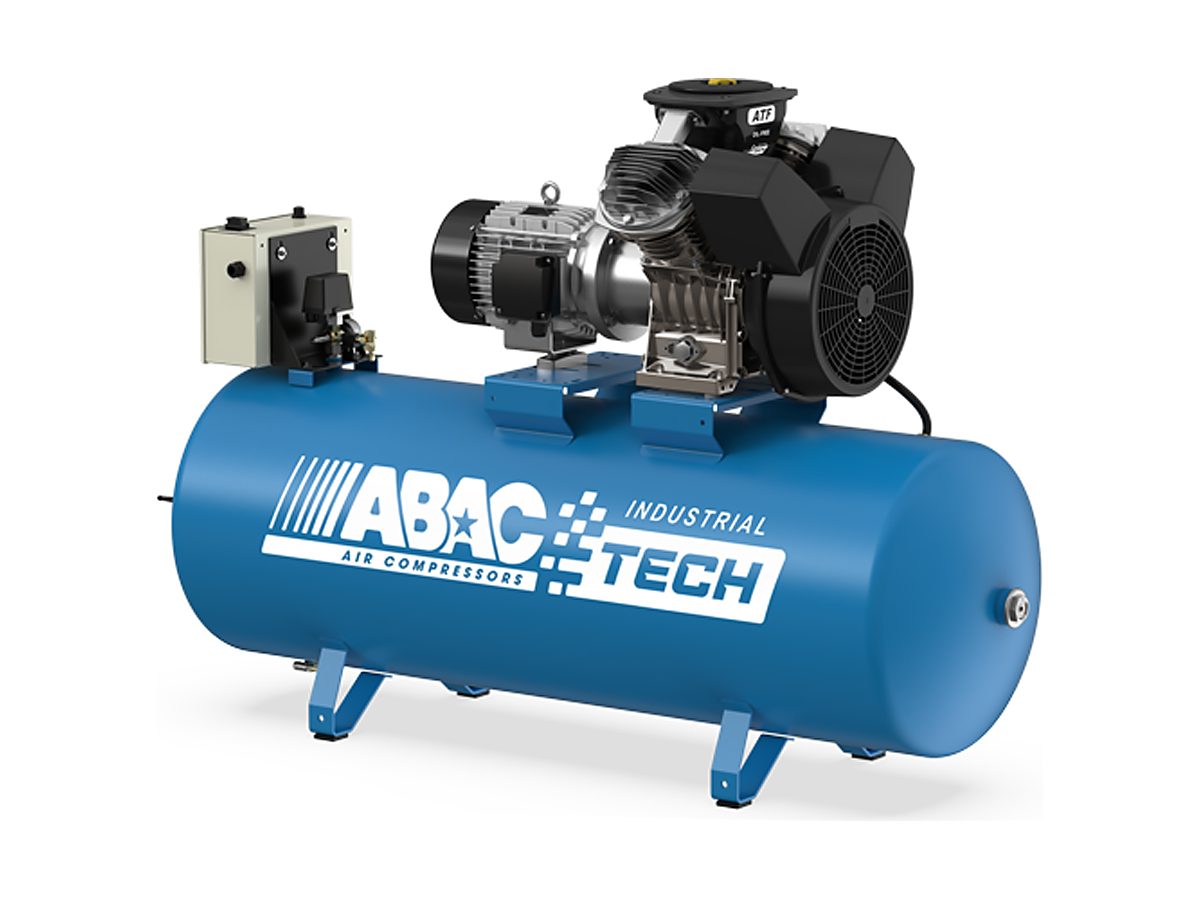

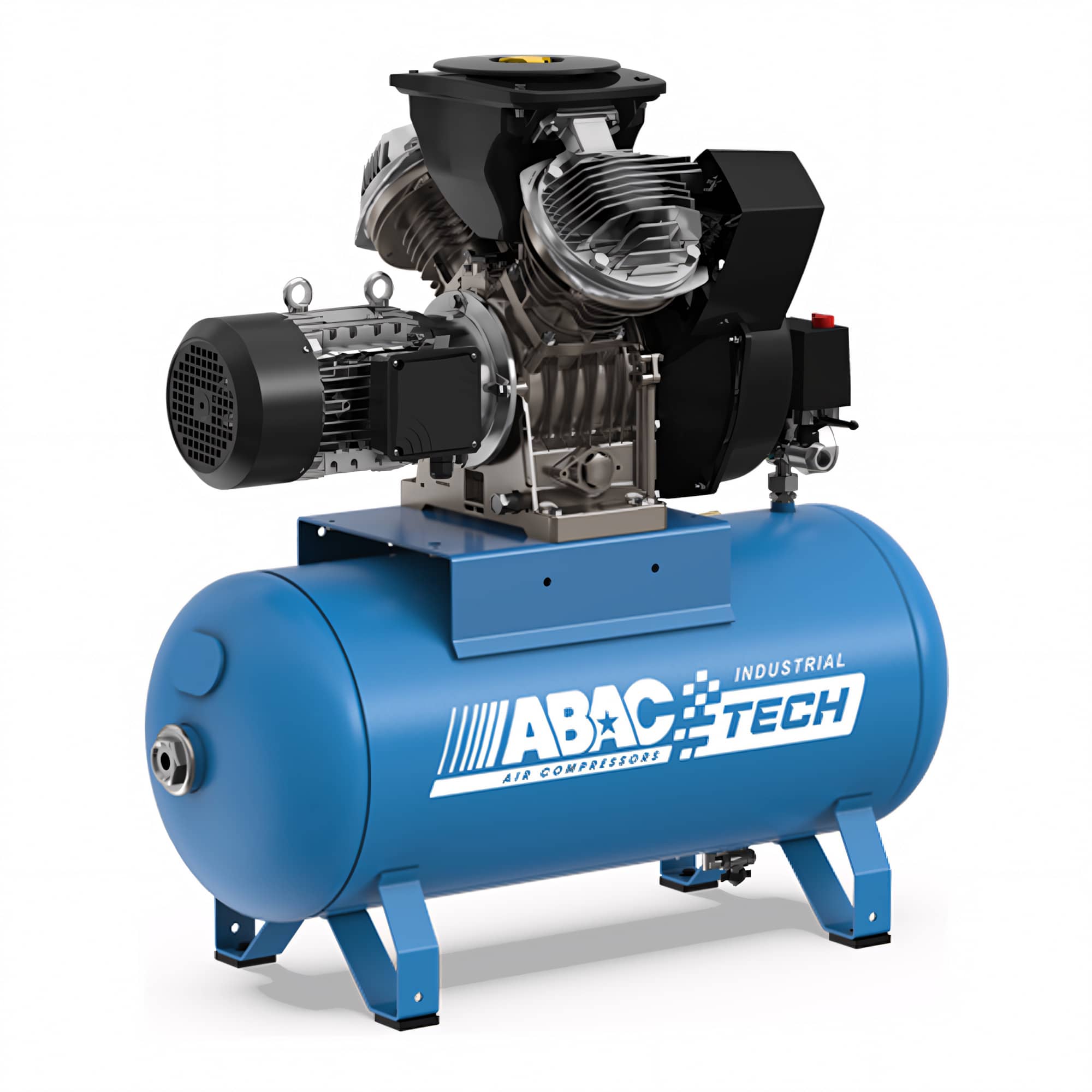

Bezolejový kompresor ABAC Tech ATF-4-270FT na ležatém vzdušníku 270 litrů s rozvaděčem a tlakovým spínačem

ABAC Tech ATF · 270 l · bez oleje

Bezolejový agregát potřebuje zásobu vzduchu stejně jako každý jiný pístový kompresor — bez ní by motor spínal pořád dokola. ATF-4-270FT tu zásobu má rovnou pod sebou: je to tentýž čtyřkilowattový agregát bez kapky oleje jako v základním provedení, jen usazený na ležatém vzdušníku o objemu 270 litrů. Dodá 396 l/min při 10 barech, motor je čtyřpólový v režimu S1, tedy na 100% pracovní cyklus, a rozjíždí se přímo, bez hvězdy-trojúhelníku. Stroj přijede složený: nádoba, agregát, rozvaděč i tlakový spínač na společném podstavci.

396 l/minvýtlak při 10 bar

270 lobjem vzdušníku

S1 100 %pracovní cyklus

4 kWpříkon motoru

Tři věci, které rozhodnou

V téhle větvi řady ABAC Tech vedeme jednu hotovou sestavu. Je bezolejová, jednostupňová na 10 bar, s přímým pohonem a na třífázovém přívodu 400 V. Než ji objednáte, stojí za to projít tři body.

1. Kolik vzduchu opravdu spotřebujete?

Rozhoduje výtlak při 10 barech, ne sání — to je vzduch, který doopravdy doteče k nářadí nebo do technologie. Tenhle stroj dodá 396 l/min a smí u toho běžet nepřetržitě. Počítá se průměrná spotřeba za směnu; nádoba pod strojem pokryje krátké špičky.

2. Stačí vám 270 litrů zásoby?

Vzdušník není výkon, je to zásoba pro špičky odběru. Dvě stě sedmdesát litrů má smysl tam, kde odběr přichází v nárazech — několik nástrojů naráz, delší foukání, pískování — protože motor pak nespíná tak často. Při plynulém odběru je rozhodující výtlak a nádoba jen vyrovnává.

3. Hotová sestava, nebo si ji složíte sami?

Tady dostanete nádobu, agregát i rozvaděč na jednom podstavci a stroj se jen postaví a připojí. Pokud máte vzdušník už postavený nebo potřebujete kompresor schovat jinam než nádobu, sáhněte po základním provedení bez nádoby: tentýž agregát na rámu váží 80 kg místo 150 a dá se ukotvit kamkoli.

Jak se čte kód stroje

Kód ATF-4-270FT se skládá ze čtyř částí: ATF je bezolejová řada (písmeno F od free of oil), 4 je příkon v kilowattech, 270 objem vzdušníku v litrech a písmena na konci určují provedení.

F — stacionární na nádobě

Stroj je usazený na ležatém vzdušníku, který zároveň tvoří podstavec. Stojí na nohách, nekotví se do podlahy a nepotřebuje žádnou další konstrukci.

T — třífázový přívod 400 V

Celá řada je na 400 V / 50 Hz. Průmyslový čtyřpólový motor S1 na běžnou zásuvku připojit nejde a ani se o to nemá nikdo pokoušet.

Bez X — přímý rozběh

V kódu chybí písmeno X, takže se motor rozjíždí přímo, bez hvězdy-trojúhelníku. U čtyř kilowattů to běžná přípojka zvládne; hvězdu-trojúhelník mají v řadě až silnější stroje.

Proč je agregát bez oleje jiný

V běžném pístovém kompresoru drží olej dvě práce najednou: maže kroužky proti válci a zároveň odvádí teplo. Když ho vynecháte, musí to zvládnout samotné materiály. ATF má proto hliníkové válce s poniklovaným povrchem a písty potažené teflonem, ventilovou desku z nerezu a ložiska klikového hřídele naplněná mazivem z výroby na celou dobu životnosti — mazivo je uzavřené tam, kde stlačovaný vzduch neprochází.

Chlazení pak zastane to, co jinde dělá olej: válce do V s masivním žebrováním a velký ventilátor tlačící vzduch přímo na hlavy. Agregát běží na nízkých otáčkách 1 500 za minutu a sedí přímo na motoru, bez řemenů. Týž agregát je v řadě ATF ještě v šesti dalších velikostech, od 1,5 do 7,5 kW, v provedení bez vzdušníku.

Stroj v kategorii

Kompresory ABAC Tech ATF na vzdušníku — bez oleje, S1 100 %, 10 bar, nádoba 270 l, výtlak 396 l/min
Model	Vzdušník	Rozběh	Příkon	Sání	Výtlak při 10 bar	Lwa / Lwp	Hmotnost	Rozměry
ATF-4-270FT	270 l	přímý	4 kW	918 l/min	396 l/min	103 / 83 dB(A)	150 kg	1 629 × 606 × 1 151 mm

Výtlak je množství vzduchu, které stroj doopravdy dodá při provozním tlaku 10 bar; sání je objem, který agregát nasaje. Lwa je hladina akustického výkonu ze štítku, Lwp hladina akustického tlaku ve vzdálenosti čtyř metrů. Rozměry jsou délka × šířka × výška. Všechny hodnoty jsou údaje výrobce.

#showmore#

Hlučnost bez přikrášlování

Stroj je hlasitý a nemá smysl to zakrývat: hladina akustického výkonu Lwa je 103 dB. Je to otevřený průmyslový agregát bez jakéhokoli krytu, konstruovaný na výkon a odvod tepla, ne na klid v místnosti. Patří do strojovny, do přístavku nebo za zeď, ne k pracovnímu stolu.

🔴 Pozor na srovnávání s jinými nabídkami. Katalogy u téhož stroje často uvádějí 83 dB — to je ale akustický tlak Lwp měřený ve čtyřech metrech, který je zhruba o 20 dB(A) nižší než výkon Lwa ze štítku. Obě čísla jsou správná, jen každé měří něco jiného. Když stroj musí stát tam, kde se pracuje, je řešením odhlučněná řada ATFS.

Agregát zblízka

Nad nádobou sedí tentýž bezolejový agregát, který má řada ATF i v provedení bez vzdušníku.

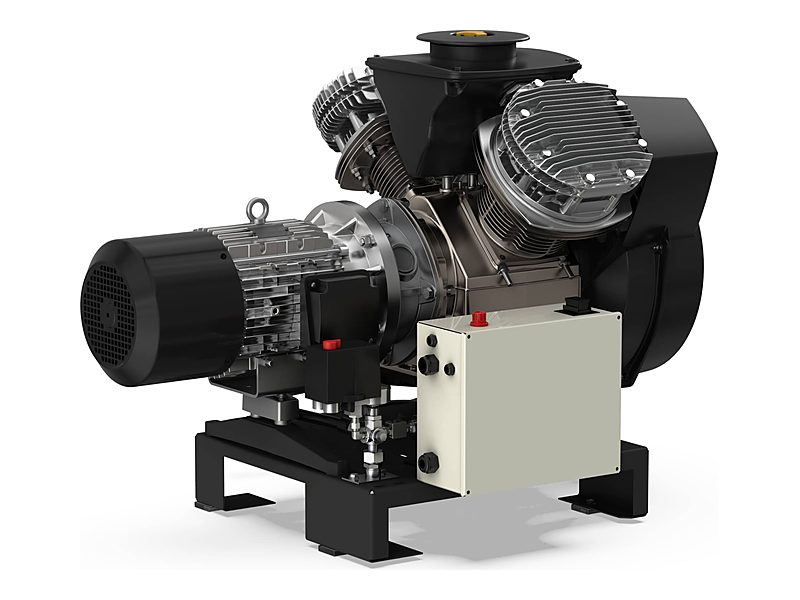

Válce bezolejového agregátu ABAC Tech ATF v uspořádání do V se žebrovanými hliníkovými hlavami — Dva válce do V s žebrovanými hliníkovými hlavami. Chlazení tu zastane práci, kterou jinde dělá olej.

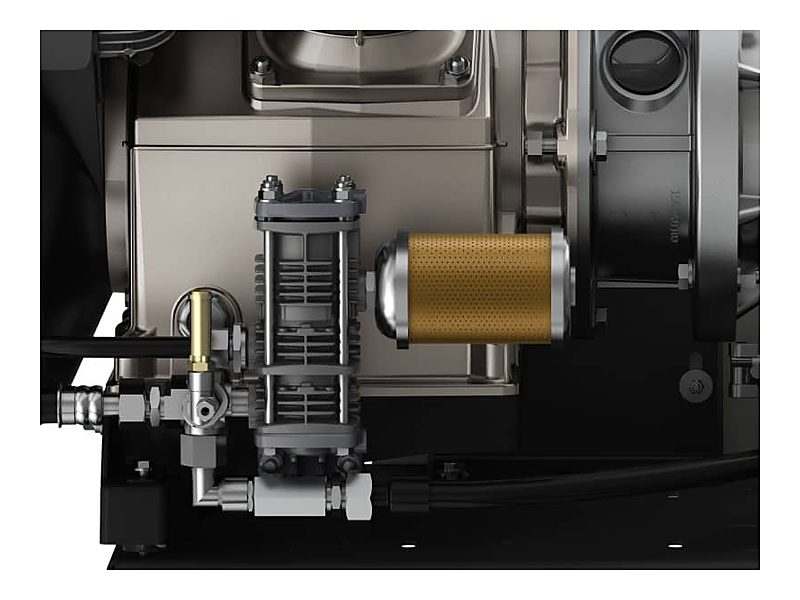

Žebrovaný chladič stlačeného vzduchu s filtrační vložkou na boku agregátu ABAC Tech ATF — Žebrovaný chladič stlačeného vzduchu s filtrační vložkou a kulovým ventilem na boku agregátu.

Co je v sestavě

Ležatý vzdušník 270 l

Tlaková nádoba tvoří zároveň podstavec celého stroje. Stojí na nohách a má vypouštěcí ventil pro odvod kondenzátu.

Bezolejový agregát 4 kW

Dva válce do V, poniklované hliníkové válce a písty s teflonovým povrchem. Ve stlačovaném prostoru není žádné mazivo.

Motor S1 na 100 % cyklu

Čtyřpólový motor dimenzovaný na nepřetržitou zátěž. Nepotřebuje přestávky na chladnutí.

Rozvaděč a tlakový spínač

Elektrická výbava je namontovaná a propojená z výroby — stroj se jen postaví a připojí na přívod.

Přímý pohon bez řemenů

Agregát sedí přímo na motoru. Odpadá napínání řemenů i jejich výměna.

Nerezové ventily

Ventilová deska z nerezu snese vysoké teploty a cyklickou zátěž trvalého provozu.

Dva roky záruky

Na stroj platí dvouletá záruka.

Ventilek radí

Hotová sestava ušetří práci, ale ne místo. Tohle je stroj, který přijede složený — nemusíte řešit ukotvení agregátu, propojení s nádobou ani montáž tlakového spínače. Za to ale zabere metr a půl délky a váží sto padesát kilo. Pokud máte strojovnu malou nebo chcete kompresor schovat jinam než zásobu vzduchu, vyjde líp agregát bez nádoby a samostatný vzdušník. A počítejte s vodou: bezolejový vzduch je bez oleje, ne bez vlhkosti — kondenzát se z nádoby musí pravidelně vypouštět.

Časté dotazy

Co přesně znamená S1 a proč na tom záleží?: S1 je označení pracovního režimu motoru podle normy: stroj smí běžet nepřetržitě na plný výkon, dokud je chlazený. Malé bezolejové kompresory mívají S3, což znamená, že po určité době provozu musí následovat pauza na vychladnutí — obvykle zhruba půl na půl. Pokud stroj s S3 necháte běžet nonstop, přehřeje se a zkrátíte mu život na zlomek.
Je vzduch z ATF opravdu úplně bez oleje?: Z kompresoru ano — ve stlačovacím prostoru není žádné mazivo, které by se do vzduchu mohlo dostat. Neznamená to ale, že je vzduch bez vody a prachu: nasátá vlhkost se ve stlačeném vzduchu sráží a v nádobě se hromadí kondenzát, který se vypouští. Pro citlivé technologie proto za stroj patří sušička a filtrace.
Proč je v tabulce výtlak, a ne sání?: Protože výtlak je vzduch, který doopravdy doteče k nářadí při provozním tlaku 10 bar. Sání je objem, který agregát nasaje — tady je to 918 l/min proti 396 l/min výtlaku. Pro výběr stroje je rozhodující výtlak; uvádíme obojí, aby bylo jasné, co je co.
Jak velký vzdušník vlastně potřebuju?: Objem se volí podle špičky odběru, ne podle výkonu kompresoru. Při plynulém odběru vystačí malá nádoba a rozhoduje výtlak; při nárazovém odběru je větší nádoba to, co drží tlak a šetří spínání motoru. Dvě stě sedmdesát litrů je v průmyslu běžná střední volba k agregátu téhle velikosti.
Opravdu je to tak hlučné?: Ano. Akustický výkon Lwa je 103 dB, což odpovídá otevřenému průmyslovému stroji bez krytu. Číslo 83 dB, které se u těchto strojů objevuje, je akustický tlak ve čtyřech metrech — jiná veličina, zhruba o 20 dB(A) nižší. Pokud potřebujete stroj do místnosti, kde se pracuje, hledejte provedení ve zvukové skříni.
Musí se stroj kotvit do podlahy?: Ne. Sestava stojí na nohách vzdušníku a kotvit se nemusí; důležitá je rovná podlaha a prostor kolem stroje, aby ventilátor měl odkud brát vzduch. Pokud chcete omezit přenos vibrací do konstrukce budovy, postaví se na silentbloky.
Jde stroj provozovat na 230 V?: Ne. Stroj je na třífázovém přívodu 400 V / 50 Hz. Rozjíždí se přímo, takže stačí odpovídající jištění; rozběh přes hvězdu-trojúhelník mají až silnější stroje řady.

Kam dál

Tahle větev řady ABAC Tech je hotová sestava na vzdušníku. Ostatní větve vypadají takhle: Přehled všech řad najdete v kategorii Kompresory.

ATF bez vzdušníku — sedm bezolejových agregátů od 1,5 do 7,5 kW — holá jednotka nebo na nosném rámu
Odhlučněná řada ATFS — bezolejový vzduch ve zvukové skříni, když stroj musí stát v dílně
Olejová řada ATL na vzdušníku — táž sestava s olejovým mazáním — 90 i 270 litrů a o něco vyšší výtlak
Všechny stroje bez oleje — od malých dílenských strojů po dentální a laboratorní provedení napříč značkami
Vysokotlaká řada ATH — když deset barů nestačí — 15, 20 i 30 bar
Jak vybrat kompresor — postup od spotřeby nářadí přes výkon až k objemu vzdušníku

Výkonové údaje jsou měřeny podle ISO 1217, příloha C, v platném znění; hlučnost podle ISO 2151. Hladina akustického výkonu Lwa se podle evropské směrnice pro strojní zařízení uvádí na štítku stroje, hladina akustického tlaku Lwp je měřena ve vzdálenosti čtyř metrů a je zhruba o 20 dB(A) nižší. Všechny hodnoty jsou údaje výrobce.
