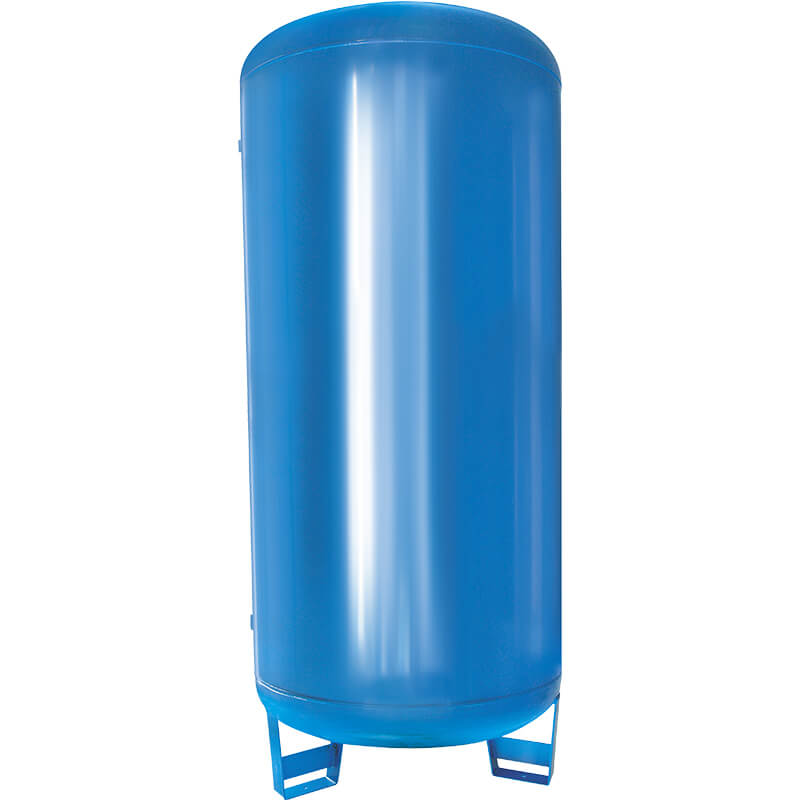

Tlakové nádoby pro tekutiny skupiny 1
- pracovní tlak 8/12/16 bar
- stojaté tlakové nádoby z uhlíkové oceli určené pro instalaci ve vnějším prostředí s nízkými teplotami až do -20 °C
- vhodné pro tekutiny skupiny 1 - stlačený vzduch, dusík, argon, helium, olej, kyslík (s výjimkou vodíku)
- vyrobené v souladu se směrnicí 68/2014ES (PED); pracovní tlak 12/16 bar, pracovní teplota -20/+80 °C
- dodáváno v materiálových provedeních: P - práškově modře lakované v odstínu RAL5015, G - oboustranně galvanizované, A - s vnitřním ALM epoxidovým nátěrem RAL5005 a z vnější strany práškově modře lakované, RAL5015 - extrémní dlouhodobá ochrana proti korozi se schválením pro použití v potravinářských aplikacích
Tlakové nádoby VV - pro nízké teploty a tekutiny skupiny 1 |
|||||||||||||
| Obj. č. | Objem l |
Prac. tlak bar |
Rozměry | Připojovací závity | Hmotnost kg |
||||||||
| De | L | A | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||
| VV...1000-12-G1 | 1 000 | 12 | 800 | 2 350 | 145 | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" | 210 |
| VV...1500-12-G1 | 1 500 | 12 | 1 000 | 2 305 | 170 | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 320 |
| VV...2000-12-G1 | 2 000 | 12 | 1 100 | 2 490 | 200 | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 388 |
| VV...3000-12-G1 | 3 000 | 12 | 1 200 | 2 990 | 140 | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 594 |
| VV...1000-16-G1 | 1 000 | 16 | 800 | 2 350 | 145 | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" | 245 |
| VV...1500-16-G1 | 1 500 | 16 | 1 000 | 2 305 | 170 | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 423 |
| VV...2000-16-G1 | 2 000 | 16 | 1 100 | 2 490 | 200 | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 450 |
| VV...3000-16-G1 | 3 000 | 16 | 1 200 | 2 990 | 140 | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 630 |
| Důležité : do obj.č. doplňte písmeno označující provedení nádoby: P - lakovaná, G - galvanizovaná , A - s ALM vnitřním nátěrem místo symbolu tří teček (...), například VVP1000-12-G1 pro lakované provedení | |||||||||||||
Tlakové nádoby VV - pro tekutiny skupiny 1, s objemem od 4 000 litrů |
|||||||||||
| Obj. č. | Objem l |
Prac. tlak bar |
Rozměry | Připojovací závity | Hmotnost kg |
||||||
| De | L | H1 | 1 | 2-3-4-5 | 6-7-8-9 | 10 | 11 | ||||
| VV...5000-8 | 5 000 | 8 | 1 650 | 3 200 | 175 | 2" | 3" | - | 3/4" | 3/8" | 1 120 |
| VV...8000-8 | 8 000 | 8 | 1 650 | 4 315 | 175 | 2" | 3" | 3" | 3/4" | 3/8" | 1 400 |
| VV...10000-8 | 10 000 | 8 | 1 650 | 5 200 | 175 | 2" | 3" | 3" | 3/4" | 3/8" | 1 730 |
| VV...4000-12 | 4 000 | 12 | 1 450 | 2 790 | 225 | 2" | 3" | - | 3/4" | 3/8" | 835 |
| VV...5000-12 | 5 000 | 12 | 1 450 | 3 390 | 225 | 2" | 3" | - | 3/4" | 3/8" | 962 |
| VV...6000-12 | 6 000 | 12 | 1 450 | 3 990 | 225 | 2" | 3" | - | 3/4" | 3/8" | 1 090 |
| VV...8000-12 | 8 000 | 12 | 1 650 | 4 315 | 175 | 2" | 3" | 3" | 3/4" | 3/8" | 1 730 |
| VV...10000-12 | 10 000 | 12 | 1 650 | 5 200 | 175 | 2" | 3" | 3" | 3/4" | 3/8" | 2 015 |
| VV...4000-16 | 4 000 | 16 | 1 450 | 2 790 | 225 | 2" | 3" | - | 3/4" | 3/8" | 995 |
| VV...5000-16 | 5 000 | 16 | 1 450 | 3 390 | 225 | 2" | 3" | - | 3/4" | 3/8" | 1 145 |
| VV...6000-16 | 6 000 | 16 | 1 450 | 3 990 | 225 | 2" | 3" | - | 3/4" | 3/8" | 1 295 |
| VV...10000-16 | 10 000 | 16 | 1 650 | 5 200 | 175 | 2" | 3" | 3" | 3/4" | 3/8" | 2 585 |
| Poznámka - některé modely v provedení ALM k dodání na dotaz Důležité : do obj.č. doplňte písmeno označující provedení nádoby: P - lakovaná, G - galvanizovaná , A - s ALM vnitřním nátěrem místo symbolu tří teček (...), například VVP5000-12 pro lakované provedení |
|||||||||||
