Tlaková nádoba stojatá pro nízké teploty a tekutiny 10 000 l - 16 bar Ø 1 650 × 5 118 mm · 2 585 kg · přípojky 3", 2", 3/4" a 3/8"
Kód: VVP10000-16 VVG10000-16 Zvolte variantu.svg?676e60b7){kind=small}
Detailní popis produktu
Deset kubíků na 16 bar, největší a nejtěžší nádoba kategorie. Váží 2,59 tuny.

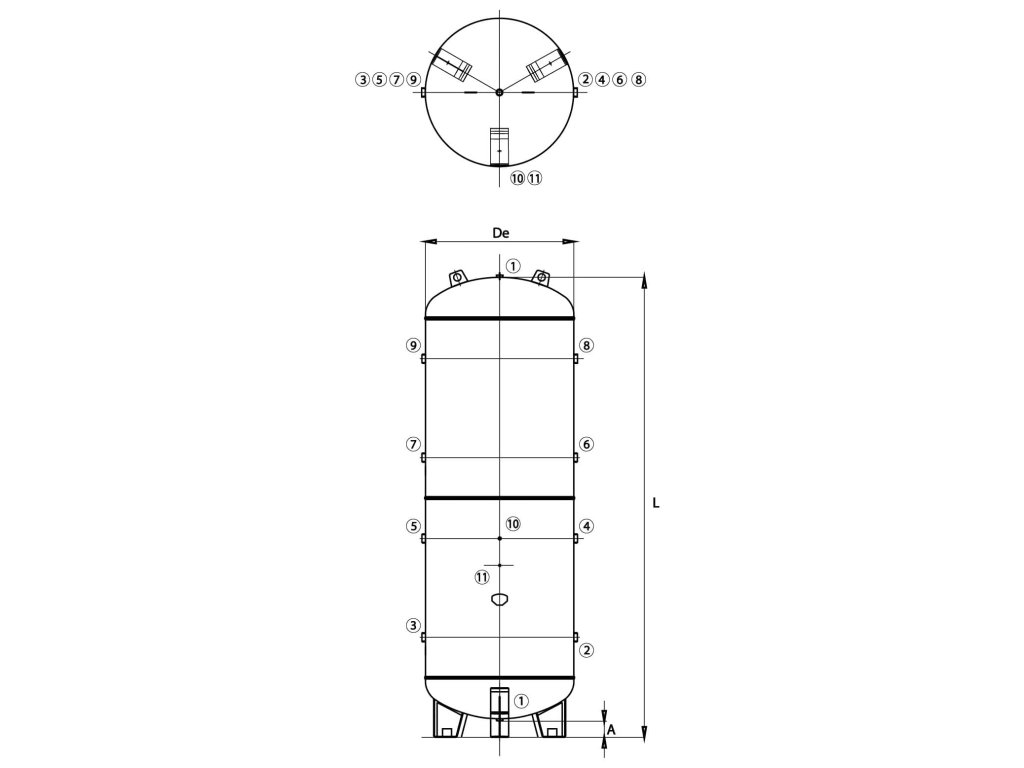

Rozměry a přípojky
| VVP10000-16 — rozměry a přípojky | |
|---|---|
| Objem | 10 000 l |
| Nejvyšší pracovní tlak | 16 bar |
| Pracovní teplota | −20 až +80 °C |
| Průměr De | 1 650 mm |
| Výška L | 5 118 mm |
| Světlá výška A | 175 mm |
| Výška přípojek 2 a 3 (B) | 1 150 mm |
| Výška přípojek 4 a 5 (C) | 2 200 mm |
| Výška přípojek 6 a 7 (D) | 3 150 mm |
| Výška přípojek 8 a 9 (E) | 4 250 mm |
| Výška přípojky 11 (F) | 1 950 mm |
| Hmotnost | 2 585 kg |
| Přeprava | naležato, 5 500 × 1 700 × 1 850 mm, 2 605 kg |
| Závěsná oka | 2 na horním dnu |
| Přípojka 1 | 2" (2×) |
| Přípojka 2 | 3" |
| Přípojka 3 | 3" |
| Přípojka 4 | 3" |
| Přípojka 5 | 3" |
| Přípojka 6 | 3" |
| Přípojka 7 | 3" |
| Přípojka 8 | 3" |
| Přípojka 9 | 3" |
| Přípojka 10 | 3/4" |
| Přípojka 11 | 3/8" |
| Materiál | uhlíková ocel |
| Povrch | práškový lak RAL 5015 zvenku |
| Směrnice | 2014/68/EU (PED) |
| Médium | stlačený vzduch, dusík, argon, helium, olej, kyslík (ne vodík) |
Provedení
| VVP10000-16 — provedení | |||
|---|---|---|---|
| Provedení | Objednací číslo | Hmotnost | Rozdíl proti lakované |
| lakovaná RAL 5015 | VVP10000-16 | 2 585 kg | – |
| pozinkovaná | VVG10000-16 | 2 585 kg | rozměry a přípojky stejné |
K čemu se hodí
Hodí se jako centrální vzdušník za několika kompresory na 13 nebo 15 bar nebo jako velký zásobník plynu pod vyšším tlakem. Osm bočních přípojek 3" dovolí rozvést plyn do několika větví.
Menší na 16 bar je VVP6000-16, stejně velká na 12 bar VVP10000-12. Pojistný ventil na 16 bar vyberete v nabídce pojistných ventilů HEROSE.
Jak se vyrábí
Ventilek radí
Nejtěžší nádoba chce plán. Přes dvě a půl tuny se staví jeřábem za obě závěsná oka. Předem ověřte příjezd i únosnost místa, kam nádoba přijde.
Doplňkové parametry
| Kategorie: | Tlakové nádoby a vzdušníky na stlačený vzduch |
|---|---|
| Provedení: | Stojaté s podstavci |
| Tlak: | 16 bar |
| Materiál: | Uhlíková ocel |
| Médium: | Vzduch, Olej, Dusík, Kyslík, Argon, Helium |
| Povrchová úprava: | Lakovaná RAL, Galvanizovaná |
| Objem nádoby: | 10 000 l |
| Směrnice: | PED - 68/2014EU |
| Závit (1): | 2" |
| Závit (2): | 3" |
| Závit (3): | 3" |
| Závit (4): | 3" |
| Závit (5): | 3" |
| Závit (6): | 3" |
| Závit (7): | 3" |
| Závit (8): | 3" |
| Závit (10): | 3/4" |
| Závit (11): | 3/8" |
| Závit (9): | 3" |
