Separátory voda-olej WOSM – kartušové odlučovače oleje

Výměna kartuše za 30 s

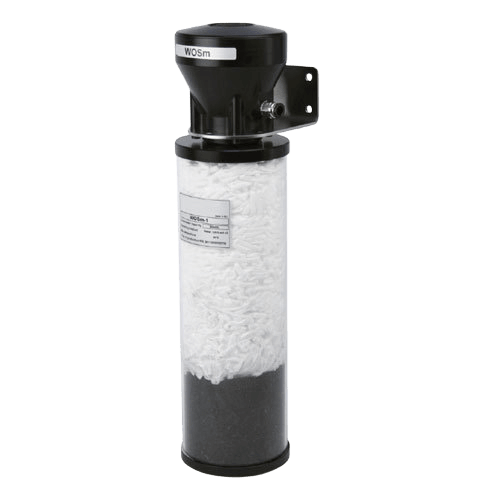

Separátor voda-olej WOSM je malý kartušový odlučovač oleje z kondenzátu pro kompresory do 2,23 m³/min. Olej zachytí ve třech stupních – v odlehčovací komoře, v polypropylenových mikrovláknech a v aktivním uhlí – a ven odtéká voda se zbytkovým olejem pod 20 ppm.

Polypropylenová vlákna a aktivní uhlí jsou v jedné průhledné kartuši. Jakmile bílá vlákna zežloutnou, kartuši odšroubujete, zavřete víčkem a nasadíte novou – bez čištění a bez kontaktu s olejem. Kondenzát z olejového kompresoru bez úpravy do kanalizace nepatří; o limitu pro vyčištěnou vodu rozhoduje kanalizační řád provozovatele kanalizace.

Co separátory WOSM umí

• tři stupně čištění: odlehčovací komora, polypropylenová vlákna a aktivní uhlí
• vlákna a uhlí v jedné průhledné kartuši – stav je vidět bez otevírání
• výměna kartuše za 30 sekund, bez čištění nádob a bez kontaktu s olejem
• montáž na stěnu, malé rozměry – vejde se i do kompresoru
• rychlospojky ⌀ 8 mm pro přívod a odvod, nahoře odvzdušnění s filtrem
• spolupracuje s každým odvaděčem kondenzátu
• bez sběrné nádrže se stojatou vodou
• odpadá odvoz celého kondenzátu k likvidaci – likvidujete jen kartuši s olejem
• schválení DIBt Z-83.5-31 (Německý institut stavební techniky)

Velikosti separátorů WOSM

Výkon platí pro mírné klima – kompresorovnu s 25 °C a relativní vlhkostí 60 %. Velikost se volí podle výkonu všech kompresorů, jejichž kondenzát do separátoru teče.

Výkon podle klimatu v kompresorovně

V teplém a vlhkém vzduchu vzniká víc kondenzátu, a tak separátor zvládne menší kompresor. V horkém létě (40 °C, 100 % vlhkost) je to zhruba polovina oproti mírnému klimatu.

Kdy WOSM a kdy větší WOS

WOSM se hodí pro jeden menší kompresor, dílnu nebo jako separátor zabudovaný přímo do kompresoru či sušičky. Pro kompresory nad 2,23 m³/min a pro kompresorovny s více stroji jsou separátory WOS se dvěma komorami a výkonem až 35,5 m³/min.

#showmore#

Jak separátor WOSM funguje

1. Kondenzát přitéká rychlospojkou ⌀ 8 mm do odlehčovací komory. Cyklonový efekt a koalescence oddělí vzduch, který odejde nahoře přes filtr, a kondenzát se uklidní.
2. Kondenzát steče do kartuše a proteče polypropylenovými mikrovlákny. Ta přitahují olej a zachytí jeho hlavní podíl.
3. Spodní část kartuše tvoří aktivní uhlí, které zachytí zbytky oleje rozpuštěné ve vodě.
4. Vyčištěná voda se zbytkovým olejem pod 20 ppm odtéká druhou rychlospojkou. Olej zůstává v kartuši.

Výměna kartuše

Kartuše se mění, jakmile nastane první z těchto situací:

• 4 000 provozních hodin kompresoru při úletu oleje 2,5 mg/m³ – při 5 mg/m³ je to jen 2 000 hodin, interval se mění úměrně
• 12 měsíců bez ohledu na provoz kompresoru
• bílá polypropylenová vlákna v kartuši celá zežloutnou – je to vidět přes průhlednou stěnu

Výměna trvá asi 30 sekund: použitou kartuši odšroubujete, zavřete žlutým víčkem z nové kartuše a předáte k likvidaci jako odpad znečištěný olejem. Novou kartuši našroubujete na hlavu separátoru. Nádoby se nečistí.

Kvalitu vyčištěné vody můžete kdykoli ověřit testovacími papírky WOS-TP (20 ks).

Instalace a provoz

• separátor připevněte držákem na stěnu nebo do kompresoru, kde nemrzne; pod kartuší nechte volno 50 mm na výměnu
• přívodní potrubí od odvaděčů veďte se spádem a dostatečně dlouhé a objemné, aby kondenzát tekl do separátoru samospádem a klidně
• přívod i odvod rychlospojkou ⌀ 8 mm (označené IN a OUT)
• provozní teplota 1,5–45 °C, nejvýš 65 °C – nad 45 °C se může snížit výkon
• separátor je určen pro neagresivní kondenzát ze vzduchu, vody a oleje – s minerálním i syntetickým kompresorovým olejem; stabilní emulzi (mléčně zakalený kondenzát, který se ani po delší době nerozdělí) neoddělí

Kde se WOSM používá

• menší rozvody stlačeného vzduchu a dílny
• zabudování přímo do kompresoru
• u kondenzačních sušiček
• u odlučovačů kondenzátu a vzdušníků

Technické údaje řady WOSM

Jak poznám, že je kartuše vyčerpaná?

Podle barvy: polypropylenová vlákna jsou nová bílá a olejem žloutnou. Když zežloutnou celá, kartuši vyměňte. Nejpozději ji měňte po 4 000 provozních hodinách kompresoru nebo po 12 měsících.

Musím při výměně čistit nádobu?

Ne. Vyměňuje se celá kartuše i s vlákny a uhlím – odšroubujete ji, zavřete víčkem a nasadíte novou.

Smím vyčištěnou vodu vylít do kanalizace?

Separátor WOSM vyčistí kondenzát na zbytkový olej pod 20 ppm. Jestli tak čistou vodu smíte vypustit, určuje provozovatel kanalizace v kanalizačním řádu, případně vodoprávní úřad – ověřte si to.

Stačí WOSM na kompresor s výkonem 2,23 m³/min v horkém létě?

Ne vždy. Při 40 °C a vysoké vlhkosti zvládne WOSM-2 jen 1,28 m³/min. Pro horký provoz zvolte větší separátor WOS.

Výkon a rozměry podle výrobce Omega Air. Výkon pro mírné klima platí při 25 °C a relativní vlhkosti 60 %.
