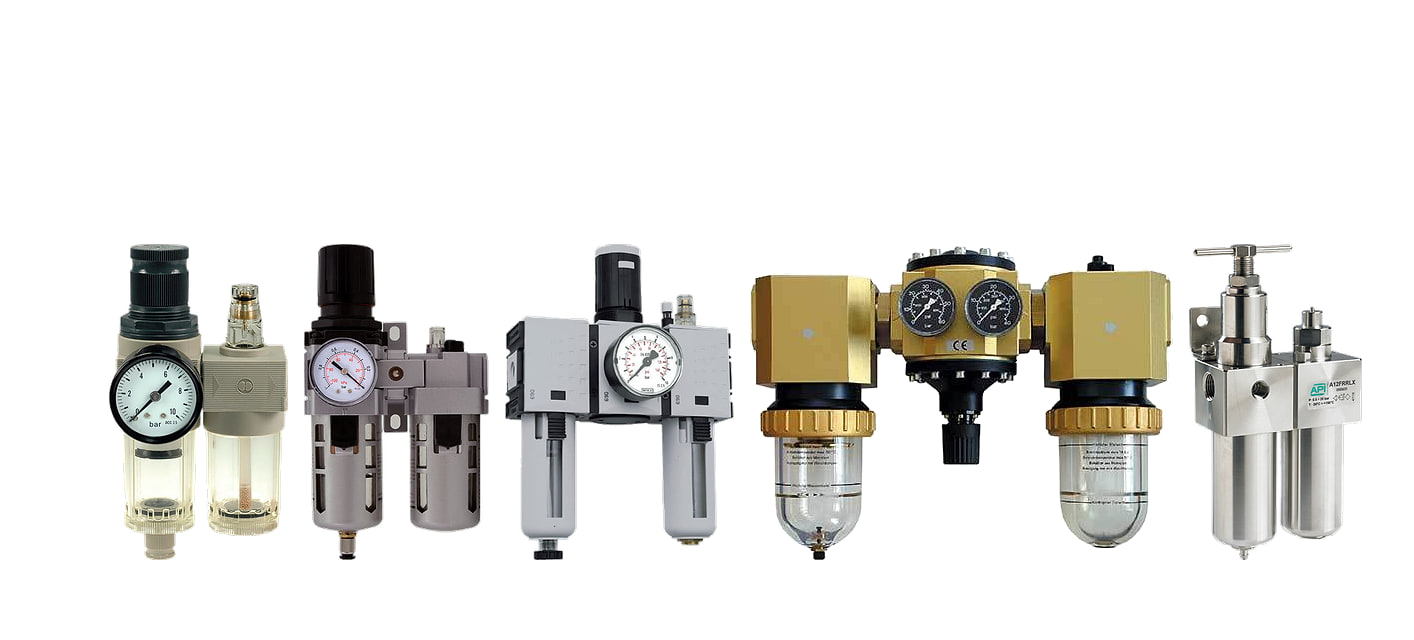

Jednotky úpravy stlačeného vzduchu: filtr, regulátor, olejovač
Jednotka úpravy vzduchu připraví stlačený vzduch přímo před spotřebičem: filtr zachytí nečistoty a kapky vody, regulátor sníží tlak z rozvodu na hodnotu, kterou nářadí nebo stroj potřebuje, a olejovač přidá olejovou mlhu tam, kde je potřeba mazání.
Nabízíme 9 řad. Liší se materiálem těla, velikostí připojení, tlakem, který snesou, a prostředím, do kterého jsou určené. Níže je přehled a krátký návod, jak vybrat.
Řady jednotek úpravy vzduchu
Každá dlaždice vede do řady s podrobným popisem, tabulkami a náhradními díly.
Řady podle tlaku, velikosti a materiálu
Vstupní tlak je nejvyšší tlak z rozvodu, který řada snese. Na kolik tlak sníží, nastavíte regulátorem.
| Jednotky úpravy vzduchu — přehled řad | |||||
|---|---|---|---|---|---|
| Řada | Tělo | Připojení | Vstup do (bar) | Filtrace | Hodí se pro |
| P2 | techpolymer | G 1/4" | 12 | 20 µm | malé kompresory a stroje, šířka jen 40 mm |
| I3 | plast | G 1/8" a 1/4" | 13 | 20 µm | místa, kde je málo prostoru, šířka 40 mm |
| A2 | lakovaný hliník | G 1/4"–1" | 10 | 5 µm | běžná dílna a pneumatické nářadí |
| B2 | hliník a zamak | G 1/4"–1" | 18 | 20 µm, mikrofiltr 0,01 µm | vyšší tlak, modulární sestavy, i inertní plyny |
| I8 | kov, kovová nádobka | G 1/4"–1" | 18 | 20 µm | náročný provoz a vyšší tlak |
| COMBIBLOC | zinková slitina | G 1/4"–1" | 16 (kovová nádobka 25) | 40 µm | filtr, regulátor a olejovač v jednom tělese |
| FUTURA | polyamid se skelnými vlákny | G 1/4"–1" | 16 | 5 µm | prostředí s nebezpečím výbuchu, stavebnice s ventily |
| STANDARD | kov | G 3/4"–2" | 16 (kovové nádobky 25) | 40 µm | velké průtoky, až 12 678 l/min |
| A1X | nerez AISI 316 | G 1/4"–1" | 60 (G 1/4" 30) | 5 µm | potravinářství, chemie, venkovní instalace |
Podle typu přístroje
Hledáte jen jeden přístroj nebo náhradní díl? Na těchto stránkách je stejný typ ze všech řad pohromadě, se srovnáním a filtry.
| Přístroje a díly podle typu | |
|---|---|
| Typ | Co tam najdete |
| Kompletní jednotky | Filtr, regulátor a olejovač smontované v sestavě nebo v jednom tělese, všech 9 řad. |
| Regulátory tlaku s filtrem | Filtr a regulátor v jednom těle, filtrace 5 nebo 20 µm. |
| Regulátory tlaku | Samostatné regulátory ze 7 řad, nastavení od 0,1 bar. |
| Filtry | Filtry s nádobkou na kondenzát, vložky 5 a 20 µm, u FUTURA i předfiltr 0,3 µm a aktivní uhlí. |
| Mikrofiltry | Jemná filtrace 0,01 µm za filtrem nebo regulátorem s filtrem. |
| Olejovače (přimazávače) | Olejová mlha pro nářadí a pohony, které se mažou vzduchem. |
| Náhradní díly a příslušenství | Filtrační vložky, nádobky, úhelníky, spojovací sady a další díly. |
| Plnicí ventily | Pozvolné natlakování rozvodu po zapnutí, řada FUTURA. |
| Spínací ventily | Ventily 3/2 ovládané elektricky nebo vzduchem, řada FUTURA. |
| Uzavírací ventily | Kulové ventily s odvzdušněním, řada FUTURA. |
| Zpětné ventily | Propustí vzduch jen jedním směrem, řada FUTURA. |
| Rozbočovače | Další odběr vzduchu mezi prvky jednotky, FUTURA a B2. |
#showmore#
Jak vybrat řadu
Podle prostředí. Do prostředí s nebezpečím výbuchu jsou jednotky FUTURA. Kde by hliník nebo plast korodovaly — v potravinářství, chemii, venku nebo u moře — je nerezová řada A1X.
Podle tlaku v rozvodu. Do 10 bar stačí základní řada A2. Na 16 až 18 bar jsou B2, I8, COMBIBLOC a FUTURA, s kovovou nádobkou COMBIBLOC i STANDARD do 25 bar. Až 60 bar snese A1X.
Podle průtoku a velikosti. Pro jednotlivé nářadí a malé stroje stačí závit G 1/4" nebo 3/8". Na větev rozvodu nebo stroj s velkou spotřebou jsou jednotky STANDARD se závitem až G 2".
Podle místa. Kde je málo prostoru, hodí se P2 a I3 široké jen 40 mm, nebo COMBIBLOC, který má filtr, regulátor i olejovač v jednom tělese.
Filtr, regulátor, olejovač: v jakém pořadí
Vzduch prochází nejdřív filtrem, který zachytí nečistoty a vodu, pak regulátorem, který drží nastavený tlak, a nakonec olejovačem. Olejovač patří vždy až na konec, za filtr a regulátor — jinak by olej zanášel filtr.
Regulátor s filtrem spojuje první dva přístroje v jednom tělese a ušetří místo i jeden spoj. Dvoudílná nebo třídílná jednotka je celá sestava, už smontovaná.
Kdy olejovač vynechat
Olejovou mlhu potřebuje pneumatické nářadí a pohony, které se mažou vzduchem. Pro lakování, ofukování, potravinářství nebo měřicí přístroje olej ve vzduchu nechcete — tam stačí regulátor s filtrem nebo samostatný filtr a regulátor.
Když nestačí filtr jednotky
Jednotka úpravy vzduchu čistí vzduch v místě spotřeby. Pro vyšší třídu čistoty podle ISO 8573-1 nebo pro suchý vzduch v celém rozvodu jsou průmyslové filtry stlačeného vzduchu a sušičky vzduchu. Samostatné regulátory tlaku najdete v sousední kategorii.
Ventilek radí
Olejovač vždycky až na konec. Pořadí je filtr, regulátor, olejovač. Když dáte olejovač před filtr, olej zanese vložku a čistý vzduch už k nářadí nedojde.
- Co je jednotka úpravy vzduchu?
- Sestava filtru, regulátoru tlaku a případně olejovače, která připraví stlačený vzduch přímo před spotřebičem: vyčistí ho, sníží na potřebný tlak a podle potřeby přidá olejovou mlhu.
- Kterou řadu vybrat do běžné dílny?
- Pro nářadí a rozvod do 10 bar stačí základní řada A2 z lakovaného hliníku. Při tlaku do 18 bar volte B2 nebo I8.
- Potřebuji olejovač?
- Jen pro spotřebiče, které se mažou vzduchem, třeba pneumatické nářadí. Pro lakování, ofukování nebo potravinářství olejovač vynechte.
- V jakém pořadí se přístroje řadí?
- Filtr, regulátor, olejovač. Olejovač je vždy poslední.
- Která řada je do výbušného prostředí?
- Řada FUTURA je navržená pro prostředí s nebezpečím výbuchu.
-
Úpravné jednotky P2
-
Úpravné jednotky A2
-
Úpravné jednotky B2
-
Úpravné jednotky I3
-
Úpravné jednotky I8
-
Úpravné jednotky Futura
-
Jednotky úpravy Combibloc
-
Úpravné jednotky Standard
-
Úpravné jednotky A1X
Nejprodávanější
Řazení produktů
Výpis produktů
Kompaktní plastový regulátor tlaku stlačeného vzduchu řady I3 se závitem G 1/8", vstupním tlakem do 13 bar a nastavením 0 až 8 bar. Průtok 600 l/min, aretace nastavení,...
Náhradní kovová nádobka olejovače NOK1 s průhledítkem, objem 50 cm³, pro jednotky I8 se závitem 1/4": N14, WE14.
Kovový regulátor tlaku stlačeného vzduchu řady B2 se závitem G 1/4", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 850 l/min, tělo z lakovaného hliníku a zamaku, v...
Úpravná jednotka stlačeného vzduchu řady A2 se závitem G 1/2": regulátor tlaku s filtrem 5 µm a olejovač. Vstupní tlak do 10 bar, nastavení 0,5 až 8,5 bar, průtok 3 000 l/min, v...
Jemnější filtrační vložka VFK15 5 µm ze sintrovaného bronzu pro kovové jednotky I8 se závitem 1/4": FWA14, FDM14, WE14.
Regulátor tlaku s filtrem řady A2 se závitem G 3/8": vložka 5 µm ze sintrovaného bronzu, nastavení 0,5 až 8,5 bar, vstupní tlak do 10 bar, průtok 1 500 l/min. Poloautomatické...

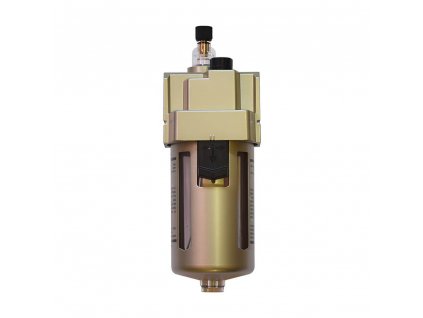

Olejovač (maznice) stlačeného vzduchu řady A2 se závitem G 3/8", vstupním tlakem do 10 bar a průtokem 5 000 l/min. Nádobka na olej 50 cm³ z polykarbonátu, tělo z lakovaného...
Upevňovací úhelník z černě lakované oceli pro montáž miniaturních jednotek P2 a kovových jednotek B2 se závitem G 1/4" na zeď. Hmotnost 40 g.

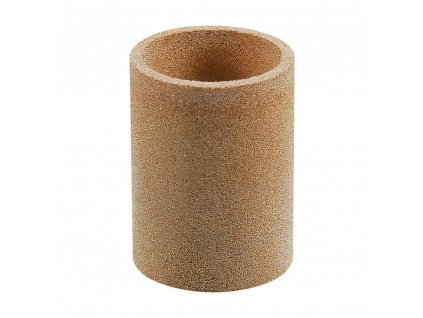

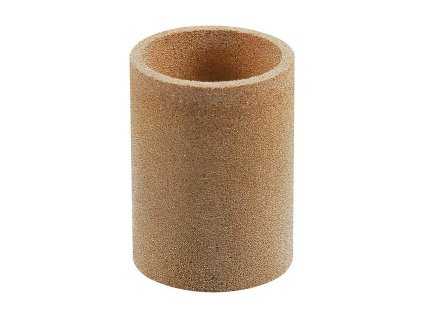

Náhradní filtrační vložka 5 µm ze sintrovaného bronzu pro jednotky A2 se závitem 1/2": filtr A2F-12, regulátor s filtrem A2S-12 a úpravnou jednotku A2U-12.
Regulátor tlaku stlačeného vzduchu řady A2 se závitem G 1", vstupním tlakem do 10 bar a rozsahem nastavení 0,5 až 8,5 bar. Průtok 8 000 l/min, tělo z lakovaného hliníku, v...
Regulátor tlaku stlačeného vzduchu řady A2 se závitem G 3/8", vstupním tlakem do 10 bar a rozsahem nastavení 0,5 až 8,5 bar. Průtok 2 500 l/min, tělo z lakovaného hliníku, v...
Dvoudílná úpravná jednotka stlačeného vzduchu řady B2 se závitem G 1/4": regulátor tlaku s filtrem 20 µm a olejovač. Vstupní tlak do 18 bar, nastavení 0 až 12 bar, průtok 700...
Regulátor tlaku s filtrem řady B2 se závitem G 3/8": filtrace 20 µm, nastavení 0 až 12 bar, vstupní tlak do 18 bar, průtok 2 600 l/min. Ruční odpouštění kondenzátu, tělo z...
Miniaturní plastový regulátor tlaku vzduchu se závitem G 1/4" pro pracovní tlak do 12 bar a průtok 600 l/min. Tlak 0 až 12 bar se nastavuje knoflíkem, do krytu stroje se upevní...

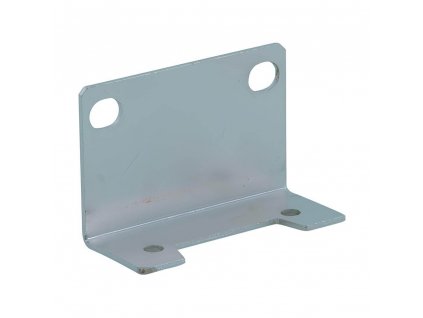

Náhradní upevňovací úhelník pro regulátor A2R-14 a regulátor s filtrem A2S-14 řady A2 velikosti 1/4". Regulátor jím připevníte na zeď.
Kovový olejovač (maznice) stlačeného vzduchu řady B2 se závitem G 1/4", vstupním tlakem do 18 bar a průtokem 1 750 l/min. Dávka oleje se nastavuje šroubkem na horní straně, tělo...
Regulátor tlaku s filtrem řady A2 se závitem G 1/2": vložka 5 µm ze sintrovaného bronzu, nastavení 0,5 až 8,5 bar, vstupní tlak do 10 bar, průtok 4 000 l/min. Poloautomatické...
Kovový filtr stlačeného vzduchu řady I8 se závitem G 1" a vložkou 20 µm ze sintrovaného bronzu, vstupní tlak do 18 bar. Průtok 11 000 l/min, kovová nádobka 170 cm³ s...
Regulátor tlaku s filtrem řady B2 se závitem G 1/2": filtrace 20 µm, nastavení 0 až 12 bar, vstupní tlak do 18 bar, průtok 2 600 l/min. Ruční odpouštění kondenzátu, tělo z...
Miniaturní plastový regulátor tlaku s filtrem 20 µm, závit G 1/4", pracovní tlak do 12 bar a průtok 600 l/min. Ruční odpouštěč kondenzátu, otvory pro montáž na zeď. Manometr se...
Kovový regulátor tlaku stlačeného vzduchu řady I8 se závitem G 3/8", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 2 500 l/min, tělo ze zinkové slitiny, manometr se...
Kovový olejovač (maznice) stlačeného vzduchu řady B2 se závitem G 3/8", vstupním tlakem do 18 bar a průtokem 4 500 l/min. Dávka oleje se nastavuje šroubkem na horní straně, tělo...
Náhradní membrána regulátoru z NBR pro jednotky A2 se závitem 1": regulátor A2R-10, regulátor s filtrem A2S-10 a úpravnou jednotku A2U-10.
Kovový filtr stlačeného vzduchu řady I8 se závitem G 3/4" a vložkou 20 µm ze sintrovaného bronzu, vstupní tlak do 18 bar. Průtok 11 000 l/min, kovová nádobka 170 cm³ s...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 3/8", vstupním tlakem do 18 bar a průtokem 4 300 l/min. Kovová nádobka na olej 150 cm³, jemné nastavení dávky...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 1/2", vstupním tlakem do 18 bar a průtokem 4 300 l/min. Kovová nádobka na olej 150 cm³, jemné nastavení dávky...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 3/4", vstupním tlakem do 18 bar a průtokem 16 000 l/min. Kovová nádobka na olej 379 cm³, jemné nastavení dávky...
Kovový regulátor tlaku stlačeného vzduchu řady I8 se závitem G 1", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 4 500 l/min, tělo ze zinkové slitiny, manometr se...
Kovová dvoudílná jednotka úpravy stlačeného vzduchu řady I8 se závitem G 1/4": regulátor tlaku s filtrem 20 µm a olejovač. Vstupní tlak do 18 bar, nastavení 0 až 12 bar, průtok...

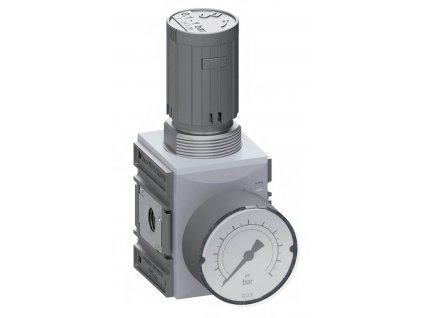

Regulátor tlaku FUTURA R14-16F velikosti 1: závit G 1/4", rozsah 0,5–16 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Regulátor tlaku FUTURA R38-2F velikosti 1: závit G 3/8", rozsah 0,1–2 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Kovová dvoudílná jednotka úpravy stlačeného vzduchu řady I8 se závitem G 3/8": regulátor tlaku s filtrem 20 µm a olejovač. Vstupní tlak do 18 bar, nastavení 0 až 12 bar, průtok...
Kovový regulátor tlaku stlačeného vzduchu řady I8 se závitem G 3/4", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 4 500 l/min, tělo ze zinkové slitiny, manometr se...
Kompaktní plastový regulátor tlaku stlačeného vzduchu řady I3 se závitem G 1/4", vstupním tlakem do 13 bar a nastavením 0 až 8 bar. Průtok 600 l/min, aretace nastavení,...
Regulátor tlaku s filtrem řady A2 se závitem G 1/4": vložka 5 µm ze sintrovaného bronzu, nastavení 0,5 až 8,5 bar, vstupní tlak do 10 bar, průtok 550 l/min. Poloautomatické...
Kovová dvoudílná jednotka úpravy stlačeného vzduchu řady I8 se závitem G 1/2": regulátor tlaku s filtrem 20 µm a olejovač. Vstupní tlak do 18 bar, nastavení 0 až 12 bar, průtok...
Regulátor tlaku s filtrem řady B2 se závitem G 1/4": filtrace 20 µm, nastavení 0 až 12 bar, vstupní tlak do 18 bar, průtok 850 l/min. Ruční odpouštění kondenzátu, tělo z...
Úpravná jednotka stlačeného vzduchu řady A2 se závitem G 1": regulátor tlaku s filtrem 5 µm a olejovač. Vstupní tlak do 10 bar, nastavení 0,5 až 8,5 bar, průtok 4 000 l/min, v...
Náhradní upevňovací úhelník pro regulátor A2R-38 a regulátor s filtrem A2S-38 řady A2 velikosti 3/8". Regulátor jím připevníte na zeď.
Kovový regulátor tlaku stlačeného vzduchu řady I8 se závitem G 1/2", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 2 500 l/min, tělo ze zinkové slitiny, manometr se...
