Jednotky úpravy vzduchu FUTURA pro prostředí ATEX do 16 bar
FUTURA je stavebnicová řada úpravy stlačeného vzduchu pro vstupní tlak do 16 bar. Regulátory, filtry, olejovače, jednotky i ventily mají těla z polyamidu vyztuženého skelnými vlákny, která nekorodují, a jsou navržené jako zařízení bez vlastního zdroje vznícení pro prostředí s nebezpečím výbuchu.
Řada má čtyři velikosti se závity G 1/4" až 1". Prvky stejné velikosti se spojují spojovacími sadami do jedné jednotky v libovolném složení a přidat se dá i ventil, plnicí ventil nebo rozbočovač.
Co v řadě FUTURA najdete
Regulátory tlaku
Sníží tlak z rozvodu na nastavenou hodnotu a drží ji. I přesné regulátory a regulátory pro více okruhů.
Filtry a mikrofiltry
Filtr 5 µm, předfiltr 0,3 µm, mikrofiltr 0,01 µm a filtr s aktivním uhlím proti pachům a olejovým parám.
Uzavírací a spínací ventily
Ruční kulový ventil s odvzdušněním a 3/2 ventily ovládané elektricky nebo vzduchem.
Plnicí, zpětné a rozbočovací
Plnicí ventily pro pozvolný náběh tlaku, zpětné ventily a rozbočovače s tlakovým spínačem.
Příslušenství a díly
Spojovací sady, úhelníky, nádobky, filtrační vložky, membrány, manometry a odpouštěče.
Čtyři velikosti
Velikost určuje průtok, rozměry i to, které díly a spojovací sady k prvku patří. Spojovat do jedné jednotky jde jen prvky stejné velikosti.
| Velikosti řady FUTURA | ||||||
|---|---|---|---|---|---|---|
| Velikost | Závity | Průtok regulátoru (l/min) | Šířka × výška regulátoru (mm) | Montáž do panelu | Úhelník | Spojovací sada |
| 0 | G 1/4" | 1 000 | 43 × 88 | M 30 × 1,5 | W0F | KP0F |
| 1 | G 1/4" a 3/8" | 2 000 / 2 500 | 52 × 129 | M 36 × 1,5 | W1F | KP1F |
| 2 | G 3/8" a 1/2" | 4 500 / 5 200 | 63 × 149 | M 42 × 1,5 | W2F | KP2F |
| 4 | G 3/4" a 1" | 14 200 | 85 × 191 | M 50 × 1,5 | W4F | KP4F |
Průtok regulátoru je u větších závitů velikosti vyšší (1/4" a 3/8", 3/8" a 1/2"). Velikost 0 má vstupní tlak nejvýš 12 bar, ostatní 16 bar.
#showmore#
Nádobka a odpouštění kondenzátu
Filtry, regulátory s filtrem a jednotky se dodávají v několika provedeních. Liší se nádobkou a tím, jak se z ní vypouští kondenzát. Na kartě výrobku je vyberete jako variantu.
Plastová nádobka s košem
Průhledná nádobka z polykarbonátu v ochranném koši. Hladinu kondenzátu vidíte celou.
Kovová nádobka
Odolnější kovová nádobka s průhledítkem (u velikosti 0 bez průhledítka) do náročnějšího prostředí.
Poloautomatické odpouštění
Kondenzát odejde sám, když v nádobce poklesne tlak, a ručně kdykoli během provozu.
Automatické odpouštění
Plovák vypustí kondenzát sám, jakmile vystoupá. Provedení „bez tlaku zavřené" zůstane po vypnutí vzduchu zavřené.
Prostředí s nebezpečím výbuchu
Prvky řady FUTURA jsou mechanická zařízení bez vlastního zdroje vznícení. Podle prohlášení ke směrnici 2014/34/EU je můžete použít v zónách 1 a 2 s výbušnými plyny (skupiny IIA, IIB a IIC) a v zónách 21 a 22 s hořlavým prachem (skupiny IIIA a IIIB), teplotní třída T4. Hodí se proto do lakoven, truhláren, mlýnů nebo chemických provozů.

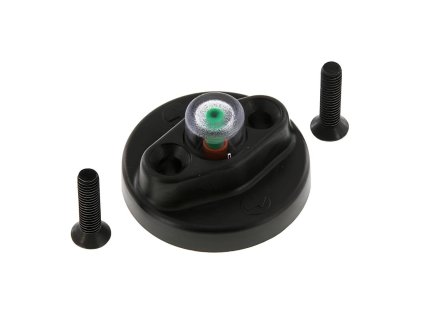

Protože nemají vlastní zdroj vznícení, směrnice u nich značení ani certifikát nevyžaduje. Platí pro ně prohlášení ke směrnici 2014/34/EU, které vám na vyžádání pošleme. Prohlášení platí pro velikosti 1, 2 a 4. Do prostředí s nebezpečím výbuchu nepatří velikost 0, elektricky ovládané ventily a plnicí jednotky, rozbočovače s tlakovým spínačem a ukazatele zanesení filtrů.
V prostředí s nebezpečím výbuchu dodržte tyto podmínky:
- Prvky zapojte do vyrovnání potenciálu.
- Stlačený vzduch vyrábějte a upravujte mimo prostor s nebezpečím výbuchu. Médiem smí být jen suchý stlačený vzduch nebo inertní plyn.
- Plastové díly se mohou nabít elektrostaticky. Čistěte je jen vlhkým hadříkem a prvky nedávejte tam, kde vzniká silný elektrostatický náboj.
- V zóně 1 se skupinou plynů IIC smí mít plastová plocha prvku nejvýš 20 cm², ve skupině IIB a v prachu nejvýš 100 cm².
- Izolované přívodní hadice používejte do průměru 20 mm u skupiny IIC a do 30 mm u skupin IIA, IIB a u prachu.
- Vzduch do prostoru s nebezpečím výbuchu vypouštějte jen rozptýleně, ne soustředěným proudem. Usazený prach pravidelně odstraňujte.
- Opravy a úpravy prvků provozovaných v prostředí s nebezpečím výbuchu nejsou dovolené.
Skládání do jednotky
Prvky stejné velikosti spojíte spojovací sadou: dva rámečky se šrouby a těsnicí kroužek. Spojovací sada s konzolou navíc jednotku připevní na zeď. Samotný prvek drží na zdi úhelník, regulátory jdou zabudovat i do panelu maticí.
Ve směru proudění vzduchu je první filtr, za ním regulátor a nakonec olejovač. Před ně můžete zařadit uzavírací ventil a plnicí ventil. Odbočku bez oleje uděláte rozbočovačem před olejovačem.
Údržba
Plastové nádobky čistěte jen vlhkým hadříkem s vodou nebo jemným prostředkem. Rozpouštědla a agresivní čisticí prostředky polykarbonát poškodí.
Filtrační vložky se postupně zanášejí a je potřeba je měnit. U olejovače hlídejte hladinu oleje a dolévejte ho, když klesne ke spodní značce.
Další řady úpravných jednotek
Bez požadavku na prostředí s nebezpečím výbuchu se hodí kovové jednotky B2 do 18 bar, robustní jednotky I8 do 18 bar nebo základní jednotky A2 do 10 bar. Všechny řady najdete v přehledu úpravných jednotek.
Ventilek radí
Jedna stavebnice na celý rozvod. Když stavíte úpravu vzduchu do lakovny nebo jiného prostředí s nebezpečím výbuchu, poskládáte si z řady FUTURA přesně tu sestavu, kterou potřebujete — od uzavíracího ventilu přes filtr a regulátor až po rozbočovač.
- Jaký vstupní tlak řada FUTURA snese?
- Nejvýš 16 bar, velikost 0 nejvýš 12 bar. Pracovní teplota je −10 až +50 °C.
- Pro jaká média je určená?
- Pro mazaný i nemazaný stlačený vzduch a neutrální plyny.
- Co znamenají velikosti 0, 1, 2 a 4?
- Velikost těla. Určuje průtok a díly, které k prvku patří. Do jedné jednotky se spojují jen prvky stejné velikosti.
- Hodí se do prostředí s nebezpečím výbuchu?
- Ano, do zón 1 a 2 (plyny IIA, IIB, IIC) a 21 a 22 (prach IIIA, IIIB) podle prohlášení ke směrnici 2014/34/EU, za podmínek uvedených výše. Platí pro velikosti 1, 2 a 4, ne pro velikost 0 a elektricky ovládané prvky.
- Mají výrobky certifikát ATEX?
- Ne a nepotřebují ho. Jsou to mechanická zařízení bez vlastního zdroje vznícení, u kterých směrnice certifikát ani značení nevyžaduje. Platí pro ně prohlášení ke směrnici 2014/34/EU, které vám na vyžádání pošleme.
- Z čeho jsou těla?
- Z polyamidu vyztuženého skelnými vlákny. Nekorodují ani při vodě v rozvodu.
- Jak se prvky spojují?
- Spojovací sadou s rámečky a těsnicím kroužkem, na zeď spojovací sadou s konzolou nebo úhelníkem.
Vstupní tlak do 16 bar (velikost 0 do 12 bar), pracovní teplota −10 až +50 °C, mazaný i nemazaný stlačený vzduch a neutrální plyny. Těla z polyamidu vyztuženého skelnými vlákny, vnitřní závity G 1/4" až G 1".
.png)
.png)
Řazení produktů
Výpis produktů
Regulátor tlaku FUTURA R14-1F velikosti 1: závit G 1/4", rozsah 0,1–1 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Náhradní spékaná filtrační vložka 5 µm pro filtry a regulátory s filtrem FUTURA, i pro filtry v jednotkách. Vložka se postupně zanáší. Vyměňte ji, když tlak za filtrem při...
Úhelník s kroužkem a maticí pro montáž regulátoru nebo regulátoru s filtrem FUTURA do panelu. Kroužek se nasadí přes knoflík a dotáhne maticí. Hodí se tam, kde má být regulátor...
Regulátor tlaku FUTURA R14-16F velikosti 1: závit G 1/4", rozsah 0,5–16 bar, průtok 2 000 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Matice pro montáž regulátoru nebo regulátoru s filtrem FUTURA do panelu. Regulátor prostrčíte otvorem a matici našroubujete přes knoflík. Hodí se k zabudování regulátoru do...

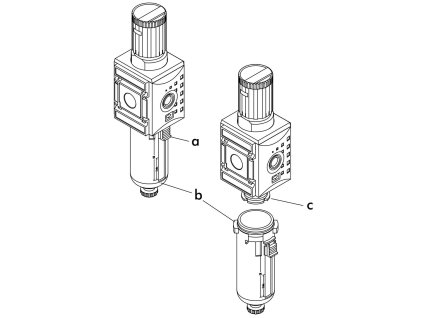

Náhradní nádobka pro filtry, regulátory s filtrem a jednotky FUTURA. Vyměňte ji, když je poškozená nebo netěsní. Poškozená nádobka nemusí bezpečně vydržet tlak.
3/2 ventil FUTURA MCL38-F230VAC velikosti 1: závit G 3/8", průtok 2 000 l/min, cívka 230 V AC, vstupní tlak do 10 bar.
Spojovací sada s konzolou spojí dva prvky FUTURA stejné velikosti a zároveň jednotku připevní na zeď. U sestavy ze tří až čtyř prvků se dávají dvě sady s konzolou na krajní...
Úhelník s kroužkem a maticí pro montáž regulátoru nebo regulátoru s filtrem FUTURA do panelu. Kroužek se nasadí přes knoflík a dotáhne maticí. Hodí se tam, kde má být regulátor...
Matice pro montáž regulátoru nebo regulátoru s filtrem FUTURA do panelu. Regulátor prostrčíte otvorem a matici našroubujete přes knoflík. Hodí se k zabudování regulátoru do...
Matice pro montáž regulátoru nebo regulátoru s filtrem FUTURA do panelu. Regulátor prostrčíte otvorem a matici našroubujete přes knoflík. Hodí se k zabudování regulátoru do...
Náhradní spékaná filtrační vložka 5 µm pro filtry a regulátory s filtrem FUTURA, i pro filtry v jednotkách. Vložka se postupně zanáší. Vyměňte ji, když tlak za filtrem při...
Náhradní těsnicí kroužek k utěsnění nádobky filtru, regulátoru s filtrem nebo olejovače FUTURA. Vyměňte ho, když nádobka netěsní nebo je kroužek poškozený.
Matice pro montáž regulátoru nebo regulátoru s filtrem FUTURA do panelu. Regulátor prostrčíte otvorem a matici našroubujete přes knoflík. Hodí se k zabudování regulátoru do...
Spojovací sada spojí dva prvky FUTURA stejné velikosti bez ohledu na jejich závit. Obsahuje dva rámečky, šrouby a těsnicí kroužek. Z jednotlivých prvků tak poskládáte jednotku v...
Náhradní těsnicí kroužek k utěsnění nádobky filtru, regulátoru s filtrem nebo olejovače FUTURA. Vyměňte ho, když nádobka netěsní nebo je kroužek poškozený.
Náhradní těsnicí kroužek k utěsnění nádobky filtru, regulátoru s filtrem nebo olejovače FUTURA. Vyměňte ho, když nádobka netěsní nebo je kroužek poškozený.
Spojovací sada spojí dva prvky FUTURA stejné velikosti bez ohledu na jejich závit. Obsahuje dva rámečky, šrouby a těsnicí kroužek. Z jednotlivých prvků tak poskládáte jednotku v...
Spojovací sada spojí dva prvky FUTURA stejné velikosti bez ohledu na jejich závit. Obsahuje dva rámečky, šrouby a těsnicí kroužek. Z jednotlivých prvků tak poskládáte jednotku v...
Matice pro montáž regulátoru nebo regulátoru s filtrem FUTURA do panelu. Regulátor prostrčíte otvorem a matici našroubujete přes knoflík. Hodí se k zabudování regulátoru do...
Spojovací sada spojí dva prvky FUTURA stejné velikosti bez ohledu na jejich závit. Obsahuje dva rámečky, šrouby a těsnicí kroužek. Z jednotlivých prvků tak poskládáte jednotku v...
Upevňovací úhelník se šrouby připevní samostatný prvek FUTURA na zeď nebo rám stroje. Před montáží sejměte zadní krycí destičku prvku. Úhelník drží prvek pevně na místě, takže...
Náhradní spékaná filtrační vložka 5 µm pro filtry a regulátory s filtrem FUTURA, i pro filtry v jednotkách. Vložka se postupně zanáší. Vyměňte ji, když tlak za filtrem při...
Regulátor tlaku FUTURA R38-2F velikosti 1: závit G 3/8", rozsah 0,1–2 bar, průtok 2 500 l/min, vstupní tlak do 16 bar, manometr 50 mm v dodávce, pro prostředí ATEX.
Náhradní těsnicí kroužek k utěsnění nádobky filtru, regulátoru s filtrem nebo olejovače FUTURA. Vyměňte ho, když nádobka netěsní nebo je kroužek poškozený.
Spojovací sada s konzolou spojí dva prvky FUTURA stejné velikosti a zároveň jednotku připevní na zeď. U sestavy ze tří až čtyř prvků se dávají dvě sady s konzolou na krajní...
Náhradní nádobka pro olejovače a jednotky FUTURA. Hodí se jako náhrada poškozené nádobky olejovače.
Upevňovací úhelník se šrouby připevní samostatný prvek FUTURA na zeď nebo rám stroje. Před montáží sejměte zadní krycí destičku prvku. Úhelník drží prvek pevně na místě, takže...
Kulový ventil s odvzdušněním FUTURA K14-F velikosti 1: závit G 1/4", průtok 1 900 l/min, vstupní tlak do 16 bar, pro prostředí ATEX.
Kulový ventil s odvzdušněním FUTURA K38-F velikosti 1: závit G 3/8", průtok 1 900 l/min, vstupní tlak do 16 bar, pro prostředí ATEX.
Náhradní nádobka pro filtry s aktivním uhlím FUTURA. Je bez výpusti, protože filtr s aktivním uhlím kondenzát neodpouští. Hodí se jako náhrada poškozené nádobky. S nádobkami...
Spojovací sada s konzolou spojí dva prvky FUTURA stejné velikosti a zároveň jednotku připevní na zeď. U sestavy ze tří až čtyř prvků se dávají dvě sady s konzolou na krajní...
Náhradní membrána regulátoru FUTURA s regulačním pístem a těsnicím kroužkem. Hodí se, když regulátor nedrží tlak nebo trvale odpouští. V prostředí s nebezpečím výbuchu se prvky...
Náhradní nádobka pro filtry, regulátory s filtrem a jednotky FUTURA. Vyměňte ji, když je poškozená nebo netěsní. Poškozená nádobka nemusí bezpečně vydržet tlak.
