Pístové kompresory ABAC Silent Line LN ve skříni, 3 až 7,5 kW

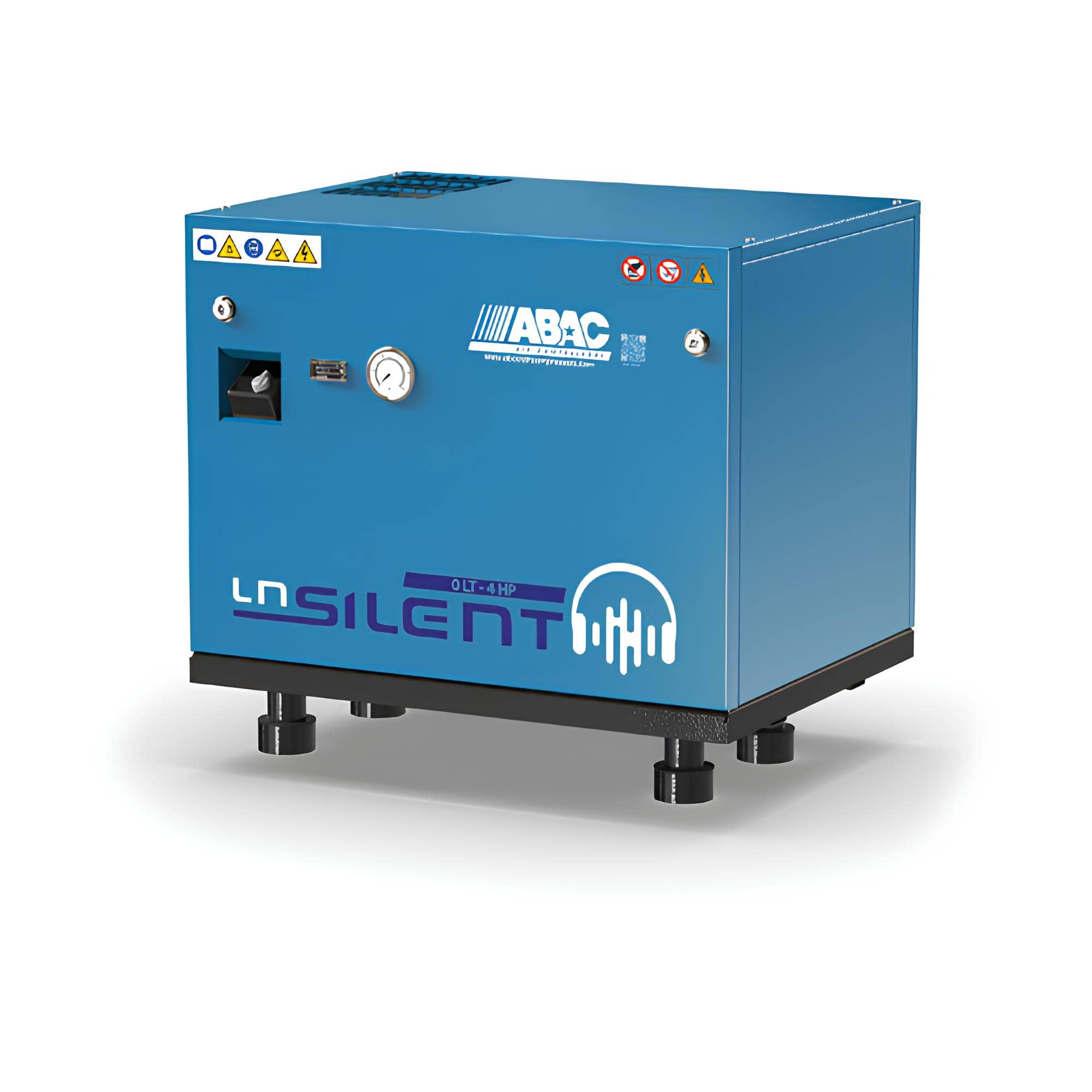

ABAC Silent Line LNDeset strojů, které mají celý kompresor zavřený v plechové skříni s protihlukovou pěnou — a nemají vlastní vzdušník. Vzduch z nich jde rovnou do rozvodu nebo do samostatné tlakové nádoby, takže se stroj postaví tam, kde nepřekáží, a ne tam, kde se zrovna pracuje. Výsledek je 87 až 89 dB Lwa u výkonů, které v otevřeném rámu dělají 96 až 102 dB. Na výběr jsou dvě velikosti skříně, L1 a L2, a agregáty od 3 do 7,5 kW.
Čtyři otázky, které výběr rozhodnou
Všech deset strojů je olejových, s klínovými řemeny, dochlazovačem a na třífázovém přívodu 400 V. Liší se čtyřmi věcmi.
1. Kolik vzduchu potřebujete?
Rozsah je od 490 l/min u nejmenšího až po 1 070 l/min u sedmiapůlkilowattového B70. Protože stroj nemá vlastní zásobu, počítá se spotřeba, která poběží průběžně — ne špička, kterou by jinde pokryl vzdušník.
2. Kam vzduch poteče dál?
Tyhle kompresory nemají vzdušník. Patří k rozvodu vzduchu nebo k samostatné tlakové nádobě, kterou si postavíte vedle. Pokud rozvod nemáte a nechystáte se ho stavět, hledejte stroj, který nádobu nese pod sebou.
3. Skříň L1, nebo L2?
L1 měří 750 × 580 mm a váží 170 kg, L2 měří 1 000 × 738 mm a váží 170 až 253 kg. L2 není jen větší krabice — vejde se do ní silnější agregát a přidává ovládací panel s LED signalizací poruch.
4. Jeden stupeň, nebo dva?
Devět z deseti strojů je dvoustupňových na 11 bar. Jediný jednostupňový je A39B-3-L1T s 10 bar — ten je tu kvůli nižší pořizovací hranici, ne kvůli výkonu.
Dvě velikosti skříně
Kód se čte zleva: agregát, příkon, velikost skříně a napětí. B70-7,5-L2T je agregát B70 se 7,5 kW ve skříni L2 na 400 V. Písmeno X na konci znamená rozběh hvězda-trojúhelník.
L1 — 750 × 580 × 761 mm
Čtyři stroje od 490 do 598 l/min, všechny 170 kg. Nejmenší půdorys, jaký u téhle třídy výkonů existuje — skříň zabere zhruba polovinu čtverečního metru. Panel má hlavní vypínač, manometr a počítadlo motohodin.
L2 — 1 000 × 738 × 955 mm
Šest strojů od 553 do 1 070 l/min, 170 až 253 kg. Větší skříň pobere agregáty až do 7,5 kW a nese ovládací panel s LED signalizací poruch. Tři z nich mají rozběh hvězda-trojúhelník.
Co skříň udělá s hlukem
Panely jsou plechové a vyložené protihlukovou pěnou; celý stroj je uvnitř, ven vede jen přívod elektřiny a výstup vzduchu. Chlazení řeší řemenice, jejíž paprsky jsou tvarované jako lopatky ventilátoru — točí se s agregátem a žene vzduch na válce, takže se uzavřená skříň nepřehřívá. Panely se dají sejmout, takže k filtru, oleji i řemenům je přístup bez rozebírání stroje.
Na číslech: stroj se 4 kW má v otevřeném rámu Pro Line 97 dB Lwa, tady ve skříni 87 dB. U 7,5 kW je rozdíl ještě větší — 102 dB proti 88 dB. Část toho rozdílu nedělá jen plech: agregát v největších skříních se točí pomaleji (1 150 místo 1 300 až 1 400 otáček), což je současně důvod, proč dává o něco méně vzduchu než tentýž výkon v otevřeném provedení.
Všech deset strojů vedle sebe
Odhlučněné kompresory ABAC Silent Line LN ve skříni — 10 strojů, 3 až 7,5 kW, 490 až 1 070 l/min, 400 V | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Model | Agregát | Skříň | Příkon | Sání | Otáčky | Tlak | Lwa / Lwp | Hmotnost | Rozměry d × š × v |
| A39B-3-L1T | A39B | L1 | 3 kW | 490 l/min | 1 300 ot/min | 10 bar | 88 / 68 dB(A) | 170 kg | 750 × 580 × 761 mm |
| A49B-3-L1T | A49B | L1 | 3 kW | 553 l/min | 1 300 ot/min | 11 bar | 89 / 69 dB(A) | 170 kg | 750 × 580 × 761 mm |
| A49B-4-L1T | A49B | L1 | 4 kW | 598 l/min | 1 400 ot/min | 11 bar | 89 / 69 dB(A) | 170 kg | 750 × 580 × 761 mm |
| B59-4-L1T | B59 | L1 | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 170 kg | 750 × 580 × 761 mm |
| A49B-3-L2T | A49B | L2 | 3 kW | 553 l/min | 1 300 ot/min | 11 bar | 89 / 69 dB(A) | 170 kg | 1 000 × 738 × 955 mm |
| B59-4-L2T | B59 | L2 | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 177 kg | 1 000 × 738 × 955 mm |
| B59-4-L2TX | B59 | L2 | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 181 kg | 1 000 × 738 × 955 mm |
| B60-5,5-L2TX | B60 | L2 | 5,5 kW | 660 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 240 kg | 1 000 × 738 × 955 mm |
| B70-7,5-L2T | B70 | L2 | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 253 kg | 1 000 × 738 × 955 mm |
| B70-7,5-L2TX | B70 | L2 | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 253 kg | 1 000 × 738 × 955 mm |
Lwa je hladina akustického výkonu stroje, Lwp hladina akustického tlaku ve vzdálenosti čtyř metrů. Sání je množství vzduchu, které agregát nasaje. Hodnoty jsou údaje výrobce.
#showmore#
Obě skříně ze tří stran
Rozdíl mezi L1 a L2 je na fotkách vidět líp než v milimetrech: menší skříň je krabice s panelem nahoře, větší má ovládání na samostatném sloupci vlevo.
A dva pohledy dovnitř, na to, co je pod plechem:
Co mají všechny stroje společné
Olejový agregát s dochlazovačem
Olejem mazaná jednotka s klínovými řemeny a dochlazovačem vzduchu na výstupu — vzduch odchází chladnější a s menším podílem zkondenzované vody.
Skříň s protihlukovou pěnou
Plechové panely vyložené pěnou, každý sejmutelný zvlášť. Uvnitř je celý stroj — agregát, motor i řemenový převod.
Chlazení řemenicí
Paprsky řemenice jsou tvarované jako lopatky ventilátoru a ženou vzduch na válce agregátu.
Centrální ovládací panel
Hlavní vypínač, manometr, regulátor tlaku a počítadlo motohodin. U skříní L2 navíc LED signalizace poruch.
Bez vlastního vzdušníku
Stroj se připojuje k rozvodu nebo k samostatné tlakové nádobě. Objem nádoby se pak volí podle špičky odběru, ne podle výkonu kompresoru.
Ochrana motoru
Tepelná ochrana vypne motor při přetížení, chod řídí tlakový spínač. Stroje jsou stavěné na částečně trvalý provoz, ne na běh bez přestávky.
Třífázový přívod
Všech deset strojů je na 400 V. Tři nejsilnější mají rozběh hvězda-trojúhelník, který zmírní proudový náraz při startu.
Ventilek radí
Kompresor bez vzdušníku není nedodělek. Je to jiný způsob, jak stlačený vzduch rozvést. Vzdušník pod kompresorem má jednu nevýhodu: sváže stroj s místem, kde nádoba stojí. Když nádobu oddělíte, můžete kompresor postavit do kouta nebo do vedlejší místnosti a nádobu tam, kde se vzduch opravdu bere. U těchhle deseti strojů je to celý smysl — a proto se vybírají podle toho, kolik vzduchu udělají za minutu, ne podle litrů. Objem samostatné nádoby pak volte podle špičky odběru: čím kratší a prudší odběry, tím větší nádoba. Pokud rozvod nemáte a nechystáte se ho stavět, sáhněte po provedení, které nádobu nese pod sebou.
Časté dotazy
- Proč kompresor bez vzdušníku?
- Protože nádoba nemusí stát tam, kde stojí stroj. Kompresor se dá schovat do kouta nebo za zeď a tlaková nádoba se postaví k pracovišti — nebo se vynechá úplně, pokud vzduch teče do dostatečně dlouhého rozvodu, který sám funguje jako zásoba. Když rozvod nemáte, patří vám provedení s vlastním vzdušníkem.
- Jak velkou nádobu k němu koupit?
- Podle toho, jak prudce vzduch odebíráte, ne podle výkonu kompresoru. Nářadí s krátkými silnými odběry (rázový utahovák, pískovačka) chce větší nádobu, plynulý odběr (stříkací pistole, obrábění) si vystačí s menší. Nádoba se zapojí za výstup kompresoru.
- Jaký je rozdíl mezi skříní L1 a L2?
- L1 měří 750 × 580 × 761 mm, L2 měří 1 000 × 738 × 955 mm. Do L1 se vejdou agregáty do 4 kW, do L2 až 7,5 kW. L2 navíc nese ovládací panel s LED signalizací poruch. Hmotnost jde od 170 kg u L1 po 253 kg u nejsilnějšího L2.
- Co znamená X na konci kódu?
- Rozběh hvězda-trojúhelník. Motor se rozjíždí ve dvou krocích, takže proudový náraz při startu je mírnější — vyplatí se tam, kde kompresor spíná často nebo kde je přívod na hranici. Mají ho B59-4-L2TX, B60-5,5-L2TX a B70-7,5-L2TX.
- Nepřehřeje se stroj v zavřené skříni?
- Chlazení obstarává řemenice, jejíž paprsky jsou tvarované jako lopatky ventilátoru a ženou vzduch na válce agregátu; vzduch skříní protéká a odchází ven. Podmínka je nezakrývat mřížky a nestavět stroj těsně ke zdi.
- Proč má nejsilnější stroj nižší otáčky než slabší?
- Protože se tím tlumí hluk. B60 a B70 ve skříni se točí 1 150 otáčkami, zatímco tytéž výkony v otevřeném provedení jedou 1 300 až 1 400. Za tišší chod se platí tím, že stroj dává o něco méně vzduchu, než by při vyšších otáčkách dal.
- Čím se liší A39B-3-L1T od ostatních?
- Je to jediný jednostupňový stroj kategorie a pracuje na 10 bar, zatímco zbylých devět je dvoustupňových na 11 bar. Dává 490 l/min. Ostatní jednostupňové stroje ABAC najdete v řadě Pro Line.
- Jak hlasité to je proti otevřenému kompresoru?
- Stroj se 4 kW má v otevřeném rámu Pro Line 97 dB Lwa, tady ve skříni 87 dB. U 7,5 kW je to 102 dB proti 88 dB. Ve vzdálenosti čtyř metrů od stroje odpovídá 87 dB Lwa hodnotě 67 dB akustického tlaku.
Kam dál
Pokud tahle desítka nesedí, vede cesta dál v rámci téže rodiny: Přehled všech řad najdete v kategorii Kompresory.
- Tytéž skříně na vzdušníku — když rozvod vzduchu nemáte a nádoba má být rovnou pod strojem
- Tytéž skříně se sušičkou — skříň, pětisetlitrová nádoba a kondenzační sušička v jednom kuse
- Menší skříně A29 a A29B — stejný princip o dvě třídy níž — 1,5 a 2,2 kW, 81 dB, do běžné zásuvky
- Tytéž výkony bez skříně — otevřené provedení na vzdušníku 200 až 500 l, hlučnější a levnější na pořízení
- Kompresory bez nádoby — všechny stroje bez vzdušníku napříč značkami a výkony
- Celá řada ABAC Silent — rozcestník všech odhlučněných provedení
- Jak vybrat kompresor — postup od spotřeby nářadí k výkonu a vzdušníku
Uvedené hodnoty jsou údaje výrobce ABAC pro jednotlivé stroje. Sání je nasávané množství vzduchu, Lwa hladina akustického výkonu, Lwp hladina akustického tlaku ve čtyřech metrech. Rozměry a hmotnosti platí pro stroj bez příslušenství.
