Sušičky stlačeného vzduchu OMEGA BDRY / FDRY

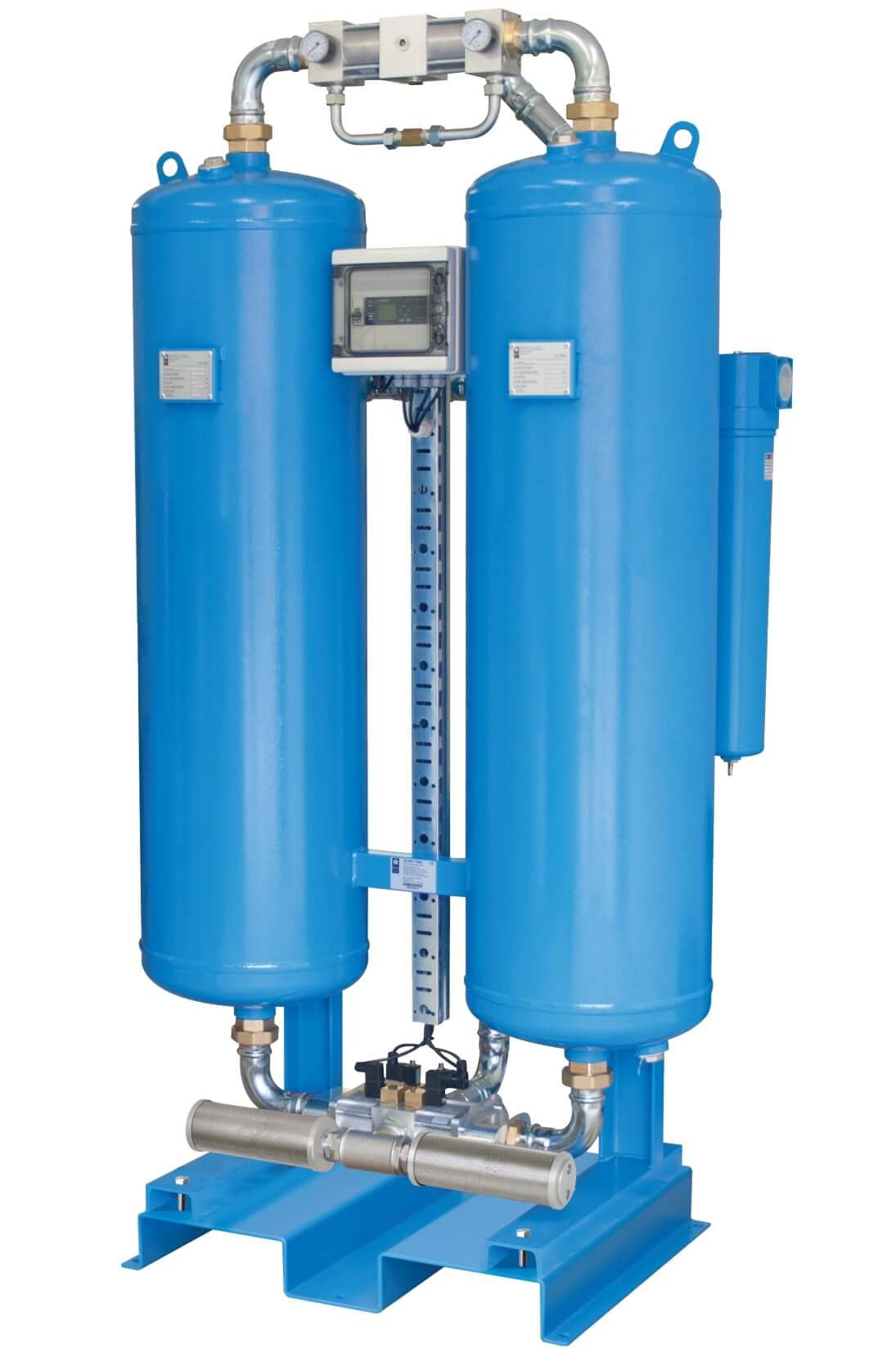

Adsorpční sušička stlačeného vzduchu Omega BDRY

adsorpční sušičky pro perfektní odstranění vlhkosti ze stlačeného vzduchu
tlakový rosný bod standardně -40 °C, na dotaz i v provedení s rosným bodem -70 °C

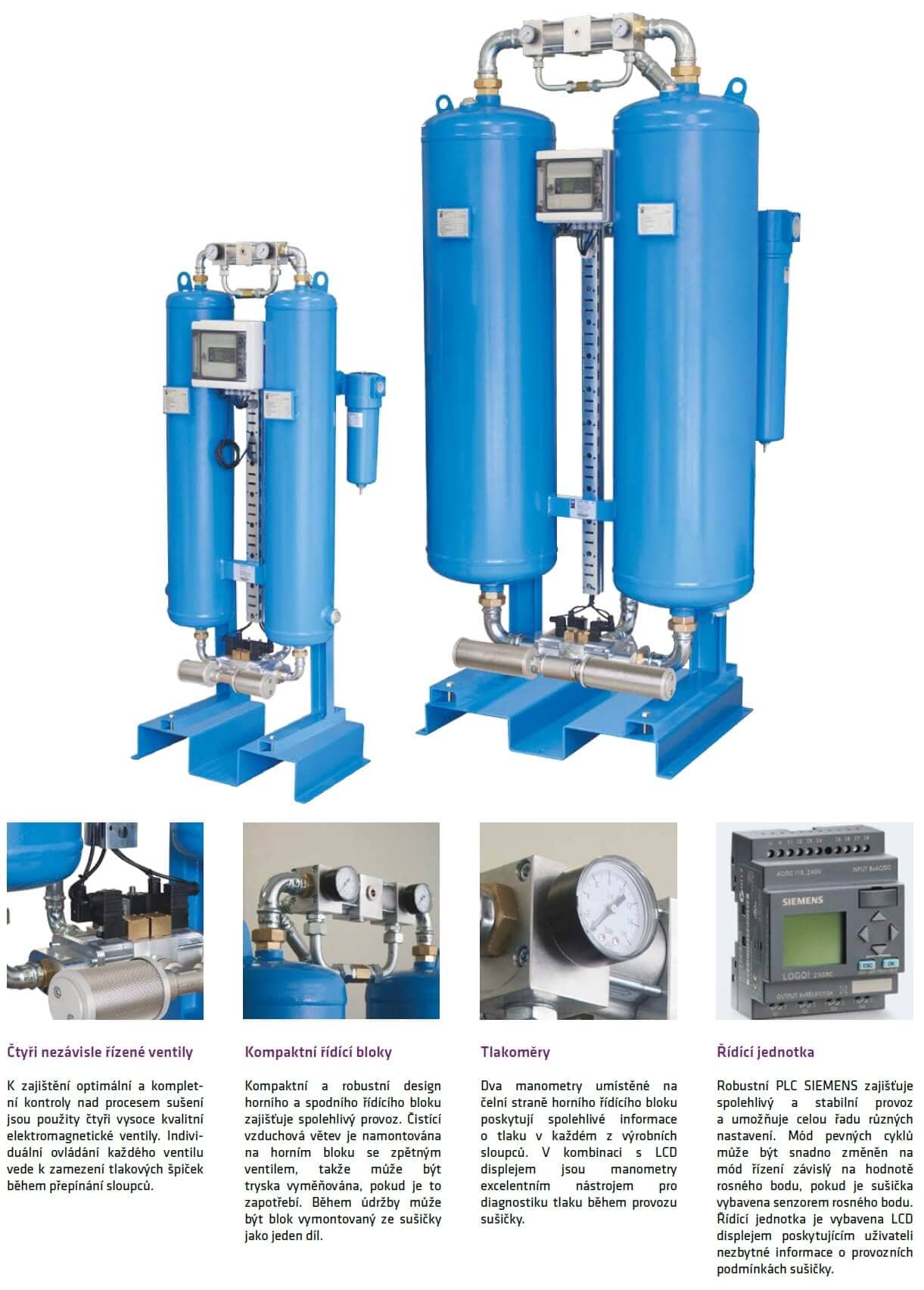

ovládání chodu řídící jednotkou SIEMENS, na přání s řídícím systémem s kontrolou rosného bodu
součástí dodávky sušiček BDRY je vstupní mikrofiltr a výstupní prachový filtr
určeno pro průmyslové podniky s vysokými nároky na kvalitu vzduchu
důležité upozornění: adsorpční sušičky potřebují pro svůj provoz až 20 % dodávaného množství vzduchu
poznámka: sušičky jsou v základu vybaveny přístupem přes webserver
referenční podmínky měření průtoku: teplota +20 °C, vstupní vzduch +35 °C, pracovní tlak 7 bar, rosný bod -40 °C
Pro jiné podmínky než referenční je nutno použít pro kalkulaci korekční faktor – obraťte se na naši firmu

Sušičky stlačeného vzduchu z kompresoru v adsorpčním provedení BDRY / FDRY

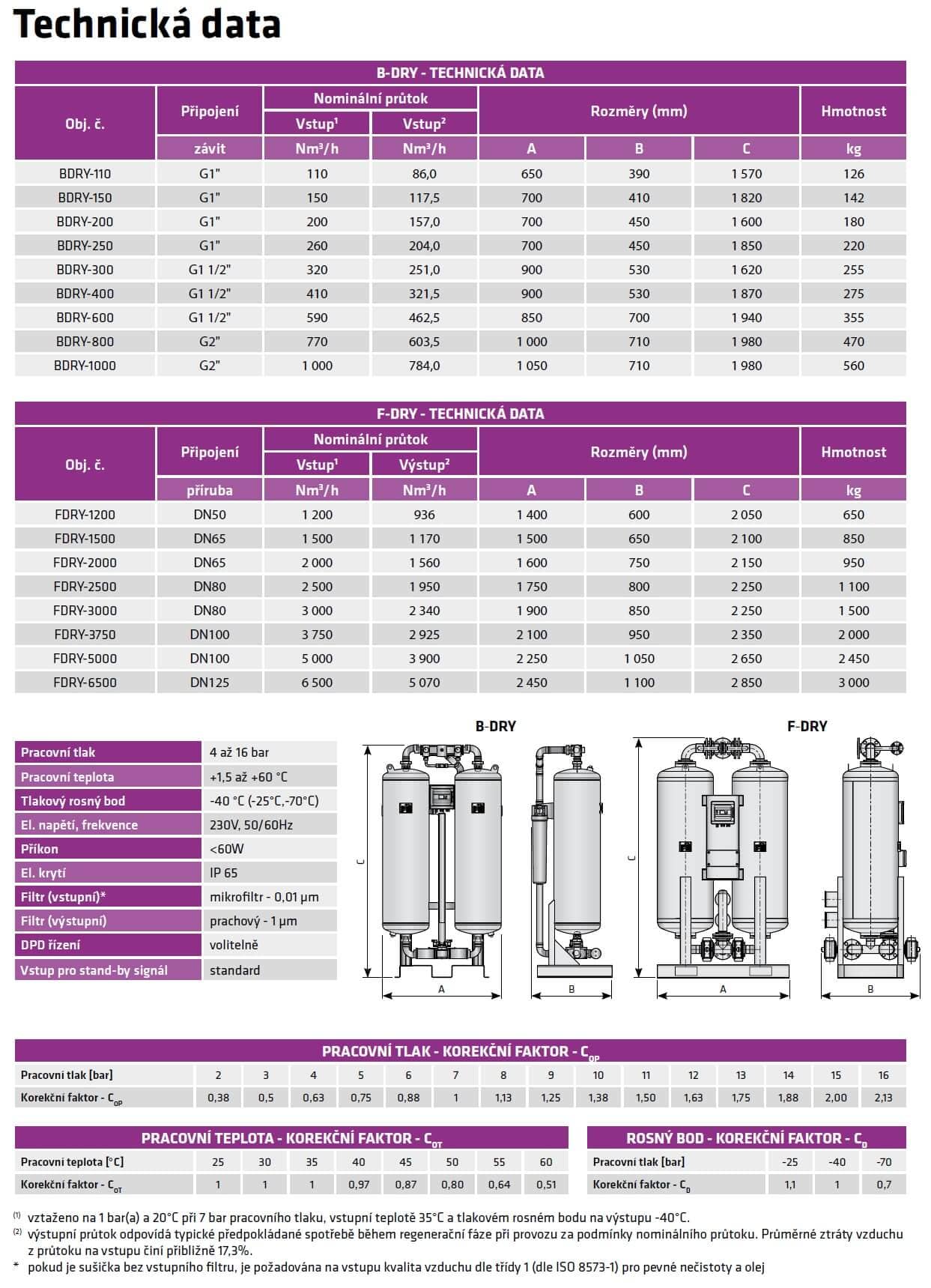

Objednací číslo	Průtok		Tlak Bar	Rosný bod	Napětí V/Hz	Připojení "	Rozměry mm			Váha kg	Servisní KIT
Objednací číslo	l/min	m³/h	Tlak Bar	°C	Napětí V/Hz	Připojení "	d	š	v	Váha kg	1 rok	2 roky	4 roky
BDRY-110	1 433	86,0	16	-40	230/50	1"	650	390	1 570	126	*-1R	*-2R	*-4R
BDRY-150	1 958	117,5	16	-40	230/50	1"	700	410	1 820	142	*-1R	*-2R	*-4R
BDRY-200	2 617	157,0	16	-40	230/50	1"	700	450	1 600	180	*-1R	*-2R	*-4R
BDRY-250	3 400	204,0	16	-40	230/50	1"	700	450	1 850	220	*-1R	*-2R	*-4R
BDRY-300	4 183	251,0	16	-40	230/50	1 1/2"	900	530	1 620	255	*-1R	*-2R	*-4R
BDRY-400	5 358	321,5	16	-40	230/50	1 1/2"	900	530	1 870	275	*-1R	*-2R	*-4R
BDRY-600	7 708	462,5	16	-40	230/50	1 1/2"	850	700	1 940	355	*-1R	*-2R	*-4R
BDRY-800	10 058	603,5	16	-40	230/50	2"	1 000	710	1 980	470	*-1R	*-2R	*-4R
BDRY-1000	13 067	784,0	16	-40	230/50	2"	1 050	710	2 050	560	*-1R	*-2R	*-4R
BDRY-1200	15 050	903,2	16	-40	230/50	2"	1 207	701	2 185	625	*-1R	*-2R	*-4R
FDRY-1200	15 600	936,0	16	-40	230/50	DN50	1 400	600	2 100	650	*-1R	*-2R	*-4R
FDRY-1500	19 500	1 170	16	-40	230/50	DN65	1 500	650	2 150	850	*-1R	*-2R	*-4R
FDRY-2000	26 000	1 560	16	-40	230/50	DN65	1 600	750	2 250	950	*-1R	*-2R	*-4R
FDRY-2500	32 500	1 950	16	-40	230/50	DN80	1 750	800	2 250	1 100	*-1R	*-2R	*-4R
FDRY-3000	39 000	2 340	16	-40	230/50	DN80	1 900	850	2 250	1 500	*-1R	*-2R	*-4R
FDRY-3750	48750	2925	16	-40	230/50	DN100	2 100	950	2 350	2 000	*-1R	*-2R	*-4R
FDRY-5000	65000	3900	16	-40	230/50	DN100	2 250	1 050	2 650	2 450	*-1R	*-2R	*-4R
FDRY-6500	84500	5070	16	-40	230/50	DN125	2 450	1 100	2 850	3 000	*-1R	*-2R	*-4R
BDRY-MK	Měřící komora senzoru rosného bodu
BDRY-AO	Analogový výstup 4...20 mA
BDRY-OS	Čidlo rosného bodu OS220 pro BDRY
Referenční podmínky měření průtoku: teplota +20 °C, vstupní vzduch +35 °C, pracovní tlak 7 bar, rosný bod -40 °C. * Celé objednací číslo pro servisní KIT = Objednací číslo sušičky + (počet let). Příklad BDRY-150-1R

Korekční faktory
Pro výpočet správného průtoku daného zařízení na základě skutečných provozních podmínek vynásobte nominální průtok příslušným korekčním faktorem(y). Korekční průtok = nominální průtok x F1 x F2 x F3

Korekční faktory pro výpočet správného průtoku daného zařízení na základě skutečných provozních podmínek vynásobte nominální průtok příslušným korekčním faktorem(y). Korekční průtok = nominální průtok x F1 x F2 x F3
