Kompresory Pro Line Extensive a Expert A29B — jedna jednotka, dvě výbavy
Extensive a Expert · klínové řemeny · 10 bar · 50 až 200 lDevět řemenových kompresorů ABAC se stejnou olejem mazanou jednotkou A29B a dvěma úrovněmi výbavy. Extensive (BT) je základ: dochlazovač, regulátor se dvěma manometry, jedno přední otočné kolečko s brzdou a otevřená rukojeť. Expert (BP) přidává dvě přední kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr. Motor 1,5 nebo 2,2 kW, sání 255 nebo 320 l/min, tlak 10 bar, ležatý vzdušník 50, 90, 150 nebo 200 l, jednofázové i třífázové provedení. Stroje pro řemeslníka, dílnu a servis, kde se vzduch bere po dávkách; značku ABAC servisujeme.
Který Extensive nebo Expert A29B — výbava, motor a vzdušník
Tři volby v tomto pořadí: kolik výbavy chcete mít u stroje, kolik vzduchu má jednotka dávat a kolik ho má nádoba držet. Napětí pak určuje zásuvka v dílně.
Extensive (BT), nebo Expert (BP)
Obě výbavy mají stejnou jednotku, dochlazovač, tlakový spínač, regulátor se dvěma manometry a rychlospojku DN 7,2. Extensive stojí na jednom předním otočném kolečku s brzdou a má otevřenou rukojeť; Expert má vpředu dvě otočná kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr, který zachytí kondenzát dřív, než dojde k nářadí. Expert v této kategorii je jeden: A29BP-1,5-50CT na 400 V.
1,5 kW: 255 l/min, nebo 2,2 kW: 320 l/min
Jednotka A29B běží s motorem 1,5 kW (2 hp) na 1 075 ot/min a nasaje 255 l/min; s motorem 2,2 kW (3 hp) na 1 300 ot/min a nasaje 320 l/min — o 65 l/min víc pro brusku, ráčnu nebo utahovák v delších dávkách. Hlučnost 93 dB Lwa (73 dB ve 4 m) u 1,5 kW, 95 dB Lwa (75 dB ve 4 m) u 2,2 kW.
Vzdušník 50, 90, 150 nebo 200 l a zásuvka
Nádoba nezvýší sání, ale dá jednotce pauzy: padesátka na montáže a do dodávky, devadesátka do menší dílny, 150 a 200 l pro delší práci jednoho člověka s pistolí nebo bruskou. Verze CM mají jednofázový motor do běžné zásuvky 230 V (150CM, 200CM), verze CT třífázový motor 400 V (50CT, 90CT, 150CT, 200CT).
Devět strojů vedle sebe
| Pro Line Extensive a Expert A29B — řemenové kompresory ABAC, 10 bar | ||||||||
|---|---|---|---|---|---|---|---|---|
| Model | Výbava | Vzdušník | Napětí | Příkon | Sací výkon | Otáčky | Hlučnost Lwa / ve 4 m | Hmotnost |

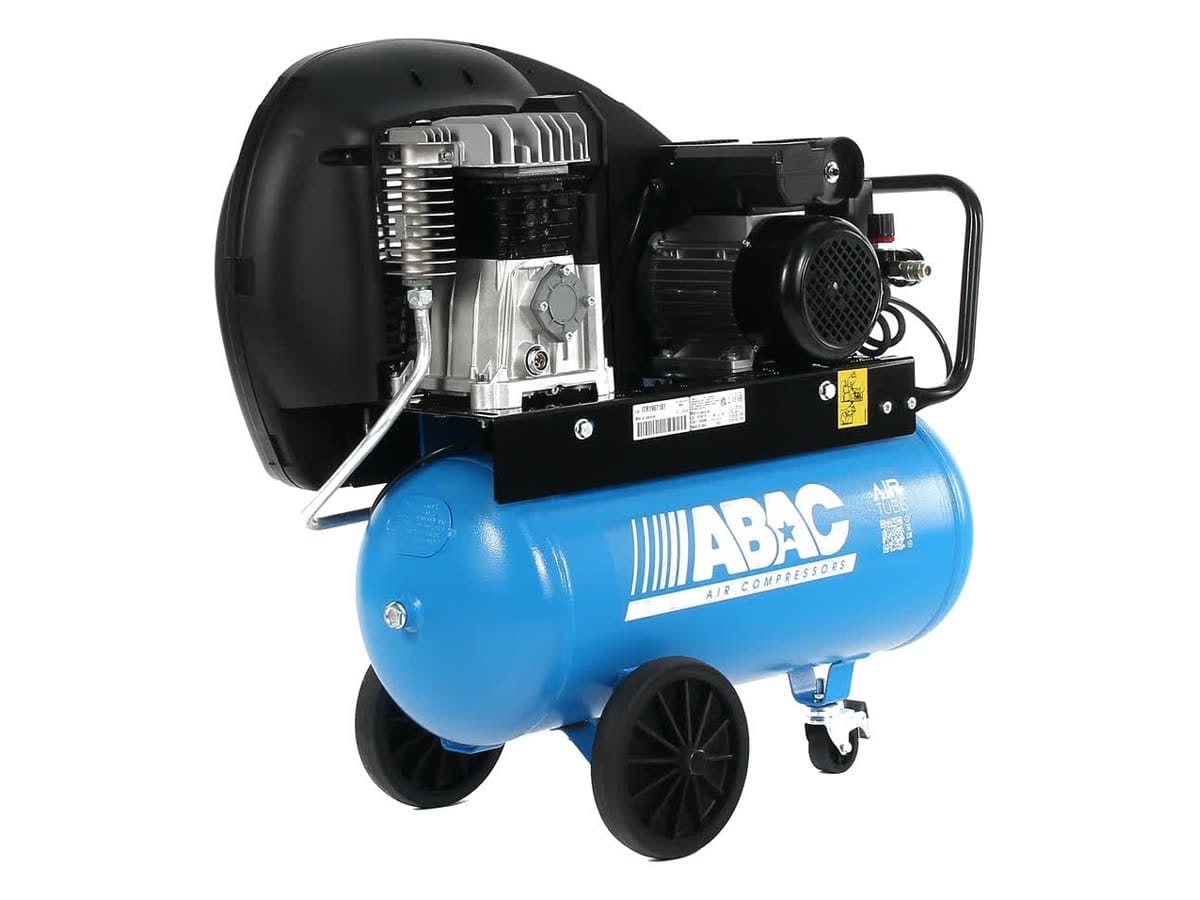

| A29BT-1,5-50CT | Extensive | 50 l | 400 V | 1,5 kW (2 hp) | 255 l/min | 1 075 ot/min | 93 / 73 dB | 52 kg |

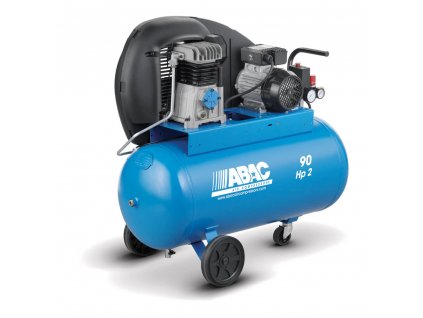

| A29BT-1,5-90CT | Extensive | 90 l | 400 V | 1,5 kW (2 hp) | 255 l/min | 1 075 ot/min | 93 / 73 dB | 58 kg |
| A29BT-1,5-150CM | Extensive | 150 l | 230 V | 1,5 kW (2 hp) | 255 l/min | 1 075 ot/min | 93 / 73 dB | 80 kg |
| A29BT-2,2-90CT | Extensive | 90 l | 400 V | 2,2 kW (3 hp) | 320 l/min | 1 300 ot/min | 95 / 75 dB | 63 kg |
| A29BT-2,2-150CM | Extensive | 150 l | 230 V | 2,2 kW (3 hp) | 320 l/min | 1 300 ot/min | 95 / 75 dB | 80 kg |
| A29BT-2,2-150CT | Extensive | 150 l | 400 V | 2,2 kW (3 hp) | 320 l/min | 1 300 ot/min | 95 / 75 dB | 83 kg |

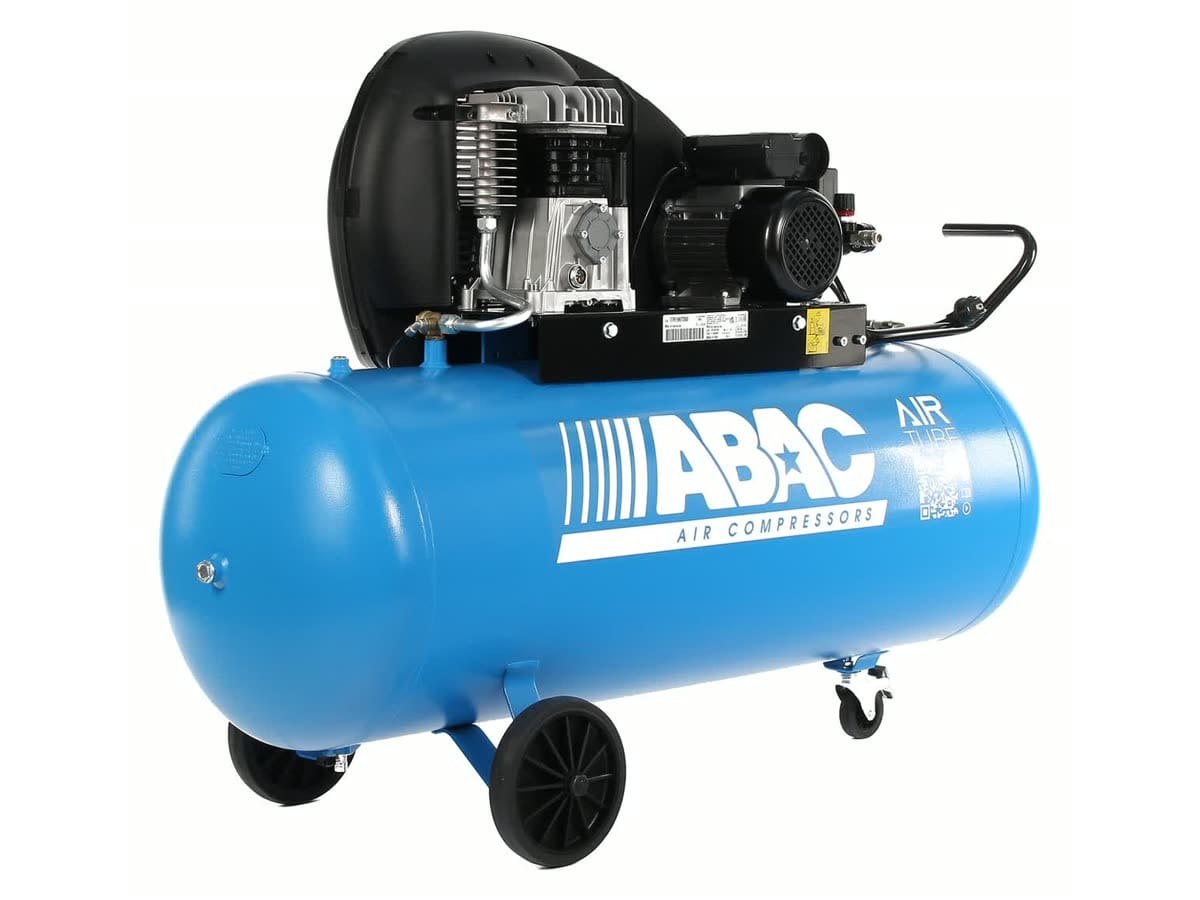

| A29BT-2,2-200CM | Extensive | 200 l | 230 V | 2,2 kW (3 hp) | 320 l/min | 1 300 ot/min | 95 / 75 dB | 102 kg |
| A29BT-2,2-200CT | Extensive | 200 l | 400 V | 2,2 kW (3 hp) | 320 l/min | 1 300 ot/min | 95 / 75 dB | 102 kg |

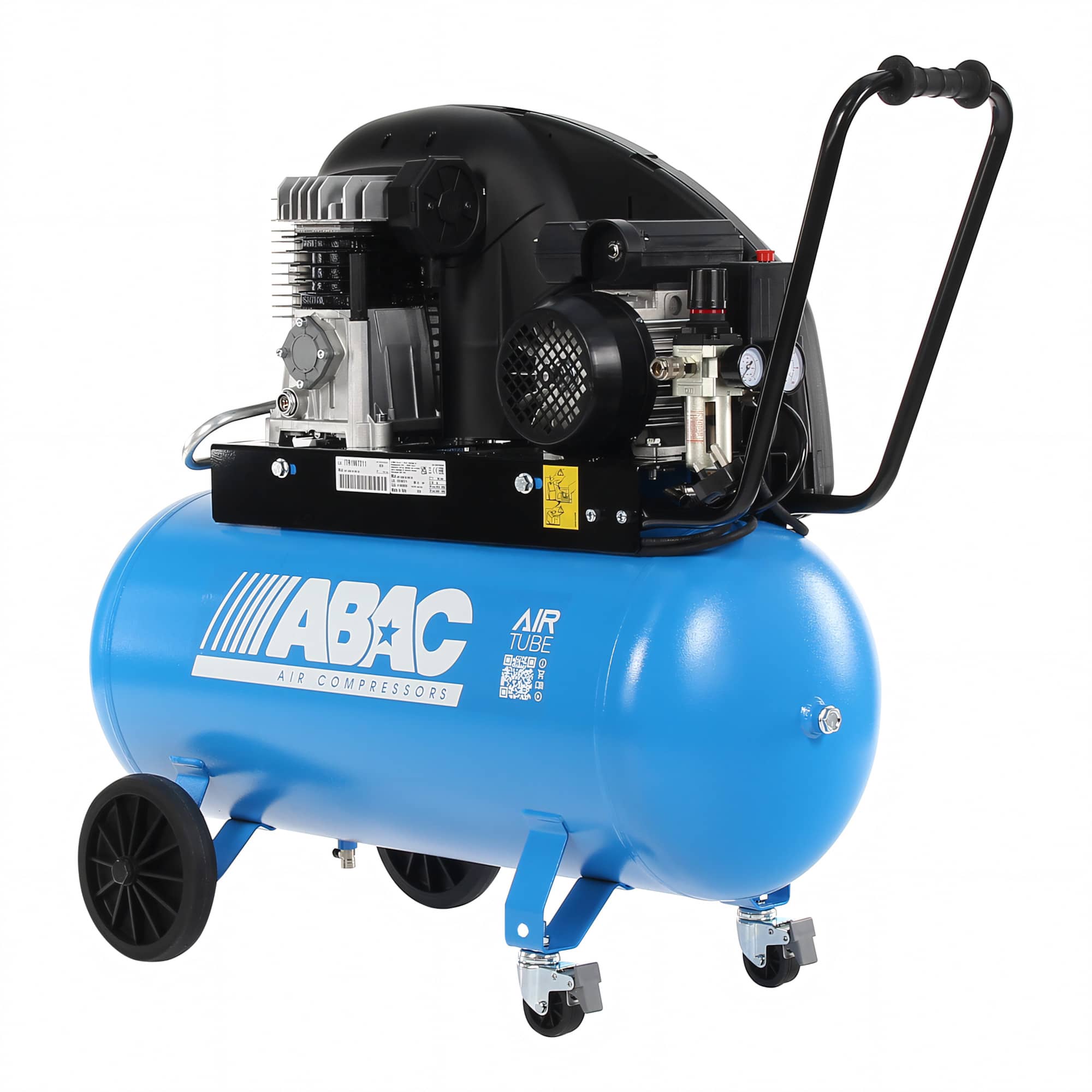

| A29BP-1,5-50CT | Expert | 50 l | 400 V | 1,5 kW (2 hp) | 255 l/min | 1 075 ot/min | 93 / 73 dB | 40 kg |
Všechny: jednostupňová dvouválcová jednotka A29B mazaná olejem s olejoznakem, pohon klínovými řemeny pod tvarovaným krytem, dochlazovač na výstupu z jednotky, elektromotor s tepelnou ochranou, tlakový spínač, regulátor tlaku se dvěma manometry a rychlospojkou DN 7,2, ležatý vzdušník na 10 bar s kulovým kohoutem pro vypouštění kondenzátu, dvě zadní kola. Hlučnost: první číslo je hladina akustického výkonu Lwa, druhé akustický tlak ve 4 m od stroje. Mimo tabulku doprodáváme předchozí generaci se stejnou jednotkou (2,2 kW, 230 V, 90 l): A29B-2,2-90CM.
#showmore#
Extensive (BT), nebo Expert (BP) — a kdy sáhnout po Exportu nebo Expert Zero
Pod krytem je vždy stejná jednotka A29B: rozdíl mezi Extensive a Expert je v tom, jak se stroj vozí a co je na výstupu. Sourozenecká řada Export má tutéž jednotku na 230 V, Expert Zero její bezolejovou variantu A29B0.

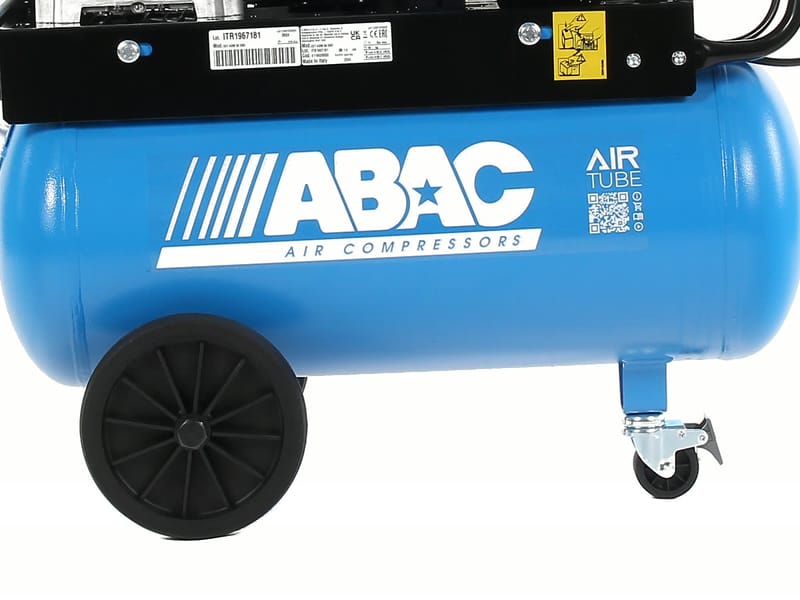

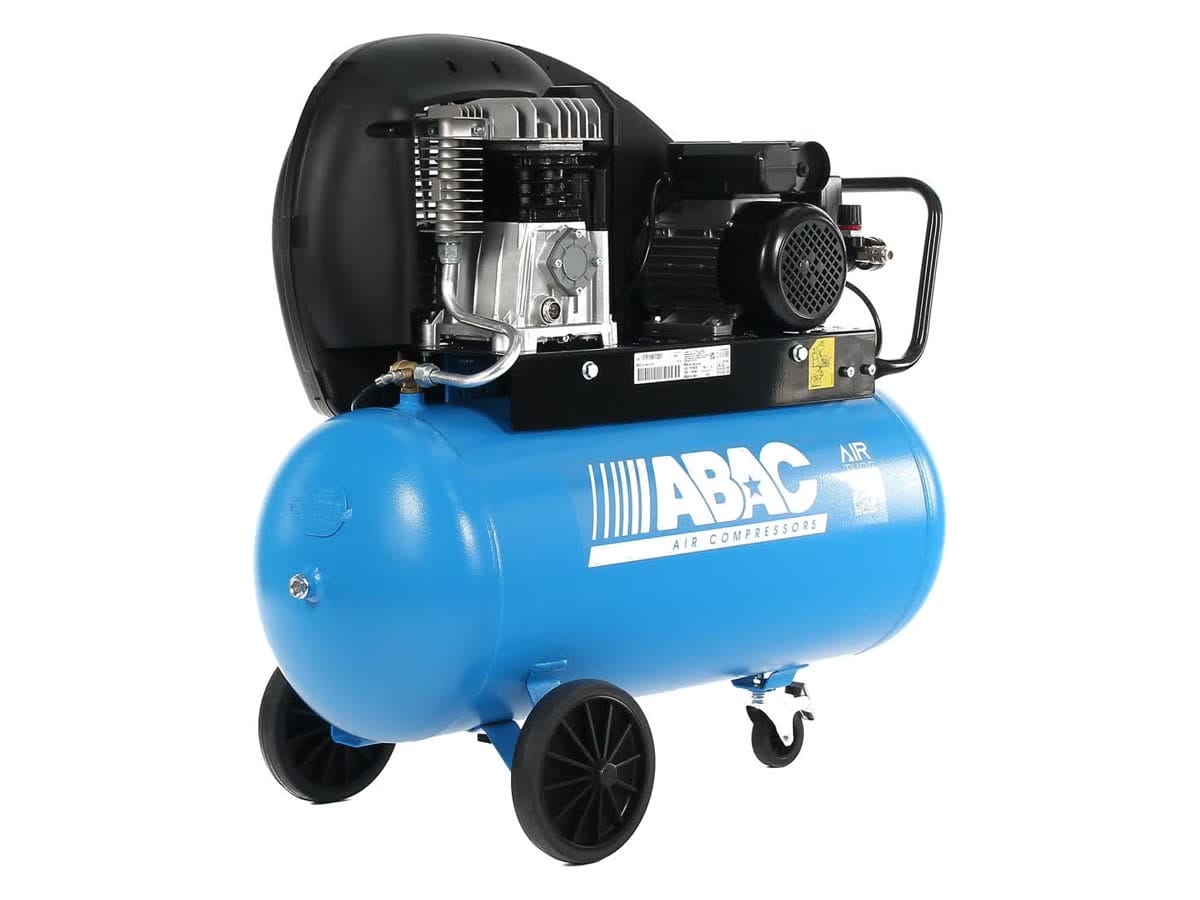

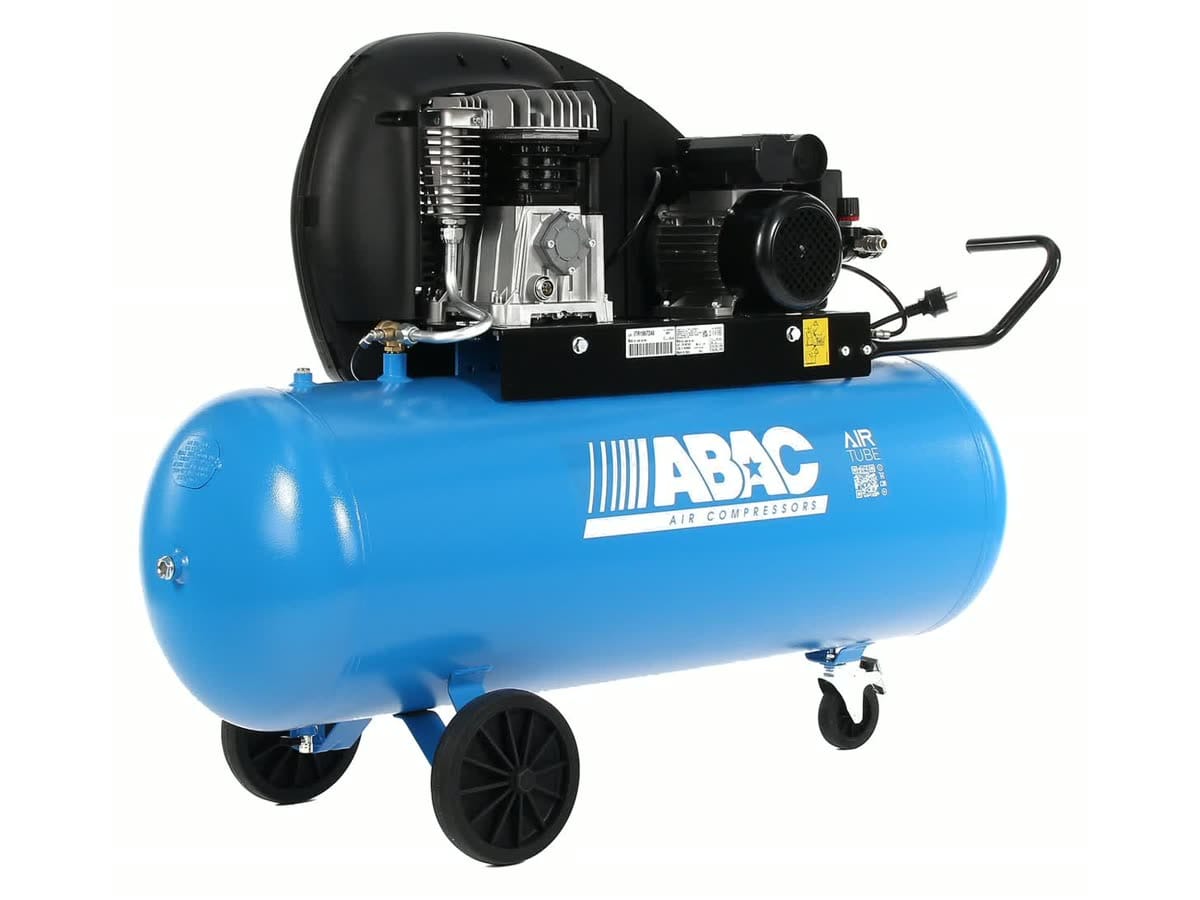

Extensive (BT): základ bez příplatku
Dochlazovač, tlakový spínač, regulátor se dvěma manometry, rychlospojka DN 7,2, olejoznak, kulový kohout. Vpředu jedno otočné kolečko s brzdou, vzadu dvě kola 200 mm, nahoře otevřená trubková rukojeť, kterou stroj přetáhnete po dílně. Osm strojů: 1,5 kW s 50, 90 a 150 l, 2,2 kW s 90, 150 a 200 l.

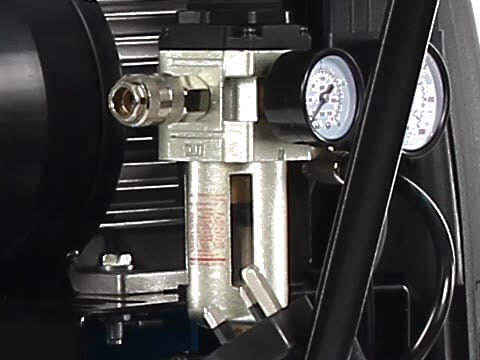

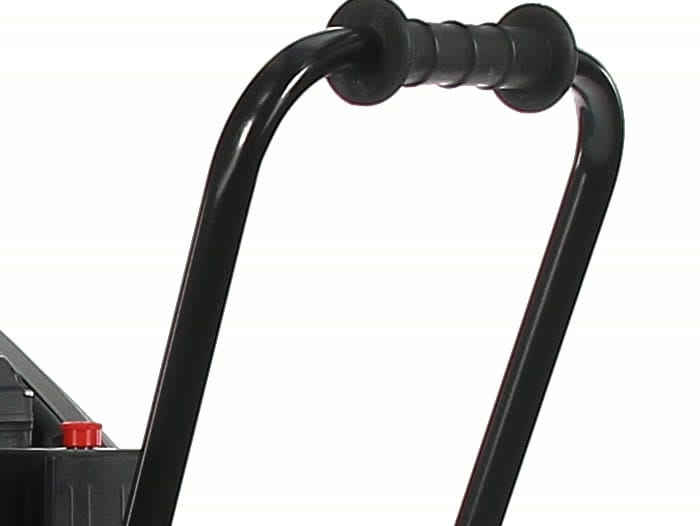

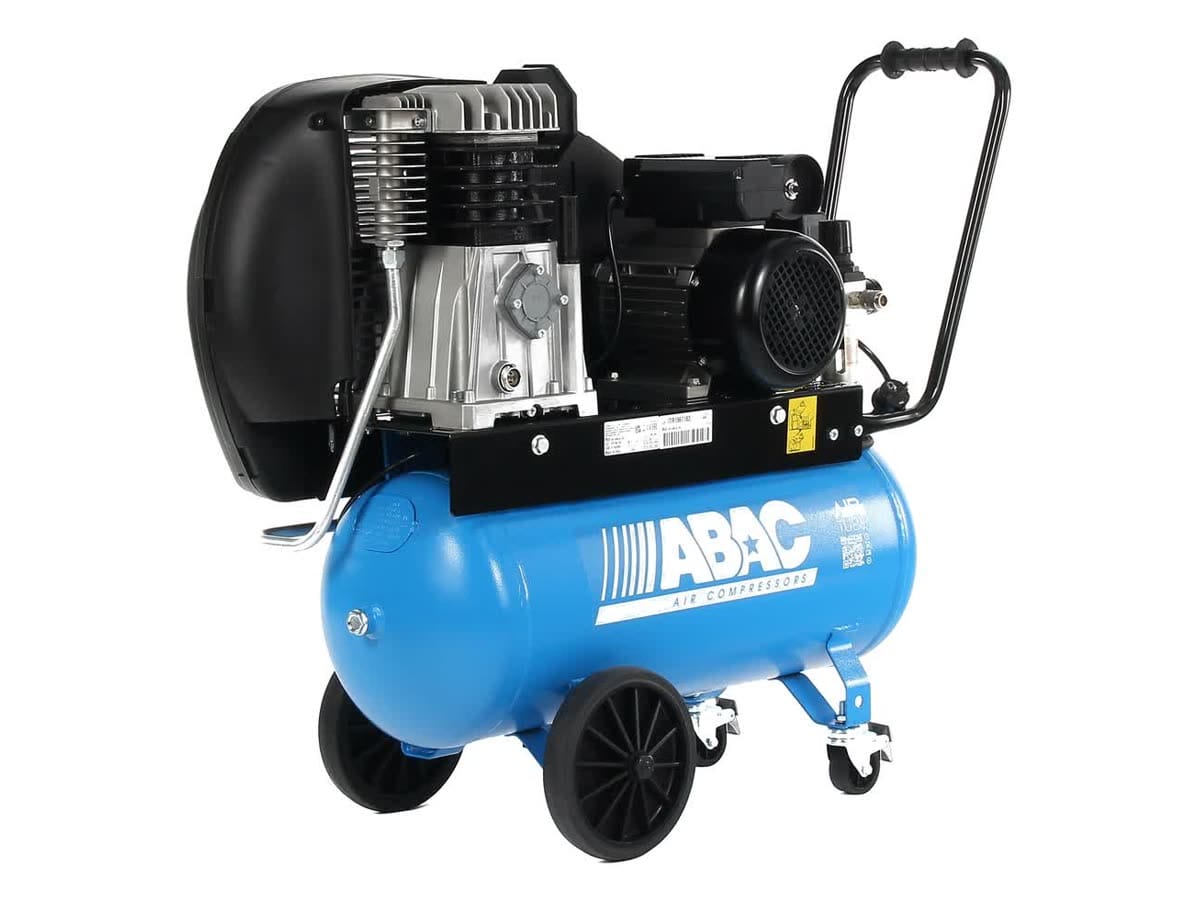

Expert (BP): dvě přední kolečka, madlo a filtr
Stejná jednotka a stejný dochlazovač, navíc dvě přední otočná kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr s nádobkou vedle regulátoru. Vyplatí se tam, kde se stroj denně přesouvá a kde má vzduch odcházet k nářadí bez kondenzátu. A29BP-1,5-50CT stojí o něco víc než Extensive se stejnou nádobou a motorem.
Kdy Export nebo Expert Zero
Kdo chce stejnou jednotku A29B jen do zásuvky 230 V a s nádobou 50 nebo 90 l, najde ji za nižší cenu v řadě Export — běží na 750 ot/min a nasaje 178 l/min. Kdo potřebuje vzduch bez oleje pro lakování nebo čalounění, má bezolejovou jednotku A29B0 v řadě Expert Zero. Kdo chce víc než 320 l/min, přechází na jednotku A39B.
Klínové řemeny, tvarovaný kryt a dochlazovač — co je uvnitř
Řemeny a 1 075 nebo 1 300 ot/min
Motor pohání jednotku přes klínové řemeny s převodem dolů: s 1,5 kW běží jednotka na 1 075, s 2,2 kW na 1 300 otáčkách za minutu — pomaleji než jednotky s přímým pohonem, které se točí s motorem. Písty a ventily udělají za směnu méně cyklů; řemen je díl, který po letech vyměníte bez zásahu do jednotky. Hladinu oleje v jednotce kontrolujete v olejoznaku bez otevírání.

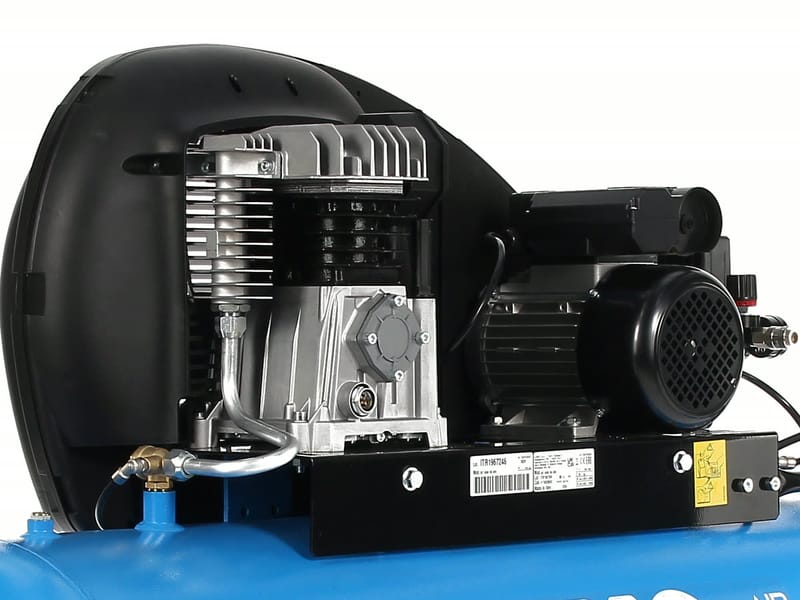

Tvarovaný kryt řemenice
Kryt nekryje jen řemen: je tvarovaný tak, aby řemenice hnala chladicí vzduch přes žebrované válce jednotky. Stroj tak chladí sám sebe i při delší práci a stlačený vzduch odchází chladnější.

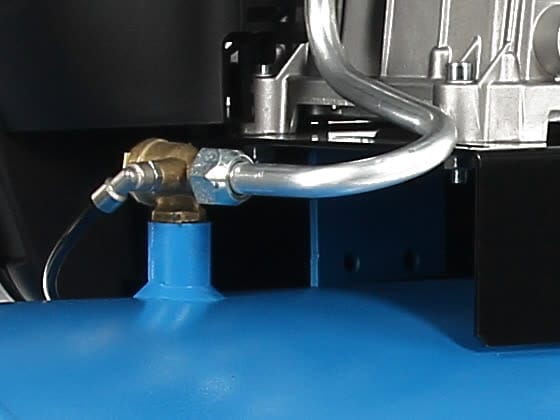

Dochlazovač na výstupu
Stlačený vzduch odchází z jednotky žebrovanou trubkou dochlazovače, kde se ochladí dřív, než vejde do nádoby. Vlhkost vypadne jako kondenzát v nádobě, ne v hadici u nářadí, a vypustíte ji kulovým kohoutem pod vzdušníkem. U Expertu zachytí zbytek výstupní filtr.
Vzdušník, spínač a výstup

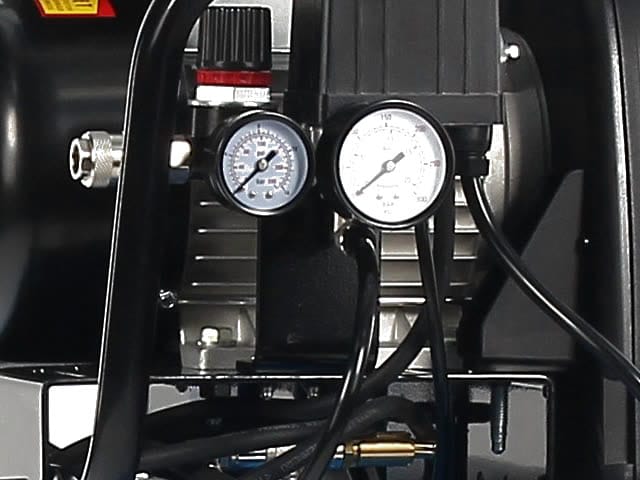

Ležatá nádoba 50 až 200 l na 10 bar. Tlakový spínač zapíná a vypíná motor podle tlaku, motor má tepelnou ochranu. Na výstupu regulátor tlaku, dva manometry — tlak v nádobě a tlak pro nářadí — a rychlospojka DN 7,2. QR kód AirTube na nádobě otevře servisní videa.
Výbava, provoz a údržba
Co dostanete u každého stroje
- Jednostupňová dvouválcová jednotka A29B mazaná olejem, s olejoznakem, pohon klínovými řemeny pod tvarovaným krytem řemenice
- Dochlazovač na výstupu z jednotky
- Elektromotor 230 V nebo 400 V / 50 Hz s tepelnou ochranou, tlakový spínač s automatickým chodem
- Regulátor tlaku, dva manometry (nádoba a výstup) a rychlospojka DN 7,2
- Ležatý vzdušník 50, 90, 150 nebo 200 l na 10 bar s kulovým kohoutem pro vypouštění kondenzátu
- Extensive: jedno přední otočné kolečko s brzdou a otevřená rukojeť; Expert: dvě přední otočná kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr
- QR kód AirTube na vzdušníku otevře servisní videa
- Záruka 2 roky, na vzdušník 10 let proti prorezavění; rozšíření záruky na 3 roky za příplatek
Čtyři velikosti, dvě výbavy
Detaily stroje
Kde Extensive a Expert A29B pracují
Řemeslník na zakázce

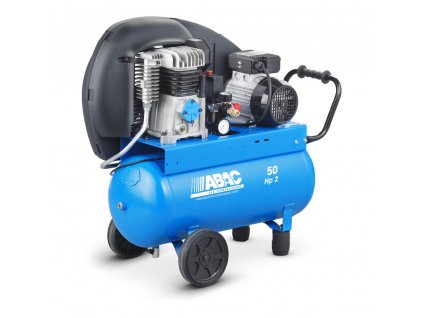

Truhlář, montážník, instalatér: sponkovačka, hřebíkovačka, ofukování a hustění. A29BT-1,5-50CT jede na 400 V ze staveništního rozvaděče a s 52 kg ho naloží dva lidé; kdo má na zakázce jen zásuvku 230 V, sáhne po padesátce řady Export; do dílny se zásuvkou 230 V patří A29BT-1,5-150CM.
Dílna, autoservis a pneuservis

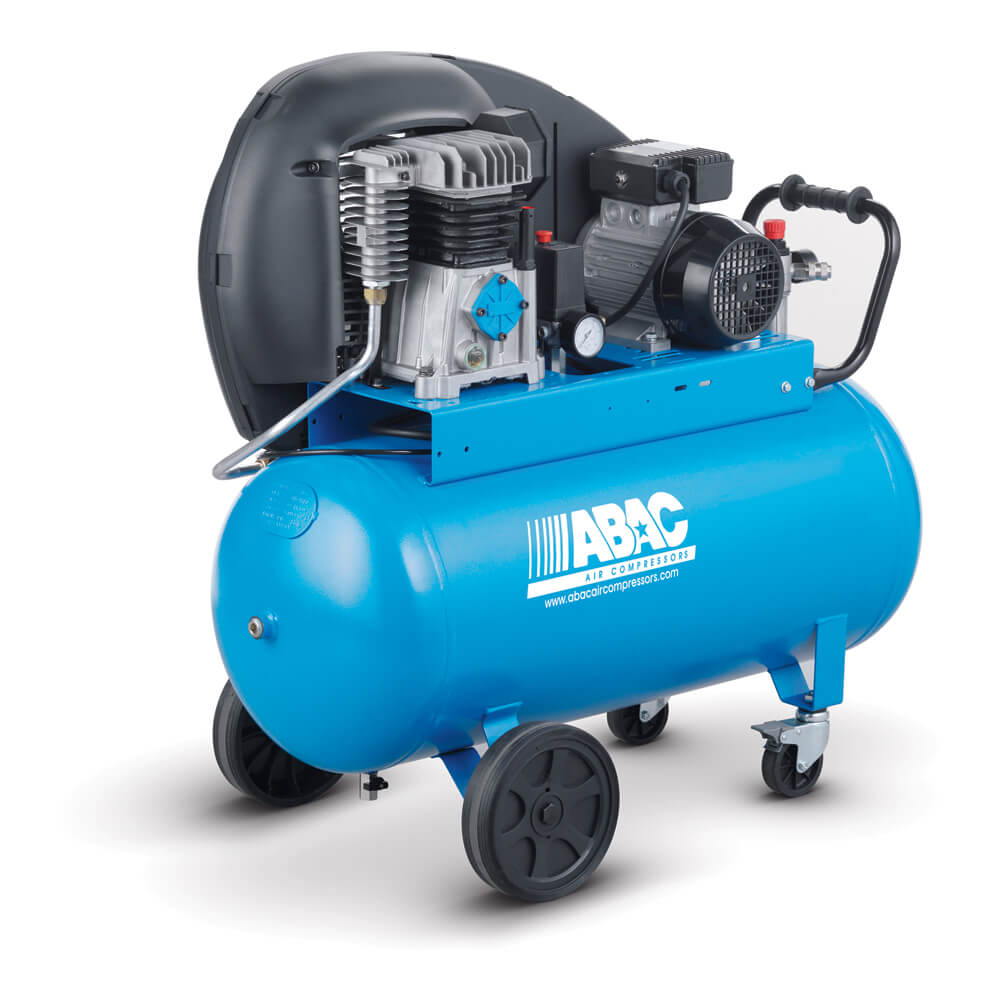

Ráčna, utahovák po dávkách, ofukovací pistole, hustění: A29BT-2,2-90CT drží 90 l a 320 l/min pro jednoho člověka, který s nářadím pracuje v dávkách. Kde se stroj denně vozí od zvedáku k zvedáku, dává smysl Expert A29BP-1,5-50CT s madlem a dvěma předními kolečky.
Lakování a delší práce
Pistole na barvu, ochranné nástřiky, delší broušení: A29BT-2,2-150CT nebo 200CT drží zásobu, ze které bere nářadí déle, než motor naskočí; před pistoli patří regulátor s filtrem u pracoviště. Na dva lidi s pistolí nebo bruskou najednou vyberte jednotku A39B.
Příslušenství a servis
Rychlospojka DN 7,2 je stejný standard, jaký mají hadice, pistole a nářadí v celém našem sortimentu. Extensive má regulátor bez filtru — pro pistoli na barvu přidejte regulátor s filtrem u pracoviště; Expert má výstupní filtr už na stroji. ABAC patří do skupiny Atlas Copco a je jednou ze značek, které v našem servisu opravujeme; díly jednotky A29B jsou společné s řadou Export, která má tutéž jednotku.
- regulátor tlaku s filtrem — Filtr a regulátor u pracoviště pro pistoli na barvu — u Extensive nutnost.
- stříkací pistole — Pistole HVLP a LVLP; s 320 l/min a nádobou 150 nebo 200 l jim stroj stačí na delší nástřik.
- příklepové utahováky — Utahovák po dávkách pro servis — s 2,2 kW a nádobou 90 l a víc.
- pneuhustiče — Hustění z nádoby na 10 bar.
- ofukovací pistole — Ofukování dílů a strojů.
- spirálové hadice — Hadice s rychlospojkami DN 7,2 od stroje k nářadí.
- kompresorová jednotka A29B — Náhradní jednotka pro celou řadu; díly zajistí naše dílna.
- servis kompresorů ABAC — Záruční i pozáruční opravy strojů ABAC v naší dílně; výměna řemenů, filtrů a oleje.
Kam dál, když Extensive ani Expert A29B nesedí
A29B je nejmenší jednotka řemenové řady Pro Line. Kdo potřebuje víc vzduchu, dvoustupňový stroj, vzduch bez oleje, nižší cenu za stejnou jednotku nebo lehčí stroj s přímým pohonem, má u ABAC alternativy. Celou nabídku s filtry podle výkonu, nádoby a napětí najdete mezi všemi kompresory.
- kompresory s jednotkou A39B — Extensive a Expert s větší jednotkou A39B — 393 nebo 486 l/min, nádoby až 270 l.
- dvoustupňové kompresory A49B — Dva stupně a 11 bar pro utahováky a brusky v kuse.
- řada Pro Line Export — Stejná jednotka A29B jen na 230 V, 750 ot/min a 178 l/min — za nižší cenu.
- bezolejové kompresory Expert Zero — Stejná stavba s řemeny, ale jednotka A29B0 bez oleje — pro lakovnu a čalounictví.
- doprodej Pro Line A-X — Předchozí generace s drátěným krytem v doprodeji, včetně A29BX-2,2-50CM.
- odhlučněné kompresory Silent A29B a A39B — Tatáž jednotka v odhlučněné skříni pro provoz vedle pracoviště.
- řemeslná řada ABAC Line — Lehčí stroje s přímým pohonem do zásuvky 230 V — od kufříku po dvouválce V36 a V30.
- kompresory do dílny — Stroje do dílny napříč značkami s filtry podle výkonu a nádoby.
- kompresory s nádobou 150 l — Stopadesátky napříč značkami.
- kompresory s nádobou 200 l — Dvoustovky napříč značkami.
- kompresory na 400 V — Třífázové stroje napříč značkami.
Ventilek radí
Jedna jednotka, dvě výbavy: Extensive bere ten, kdo stroj postaví na jedno místo, Expert ten, kdo ho denně vozí. Rozdíl mezi BT a BP není v jednotce ani v dochlazovači — ten mají oba. Je v kolečkách, madle a filtru na výstupu, tedy v tom, co člověk cítí, když stroj stokrát za týden přetáhne a když mu z hadice nemá kapat voda. Pro pevné stanoviště u zvedáku beru A29BT-2,2-90CT, do dílny s jednou zásuvkou A29BT-2,2-150CM, na vožení A29BP-1,5-50CT. Kdo stroj chce jen do zásuvky 230 V a za nižší cenu, ať se podívá na Export; kdo potřebuje vzduch bez oleje, na Expert Zero.
Časté otázky
- Čím se liší Extensive (BT) a Expert (BP)?
- Jednotka A29B, dochlazovač, tlakový spínač, regulátor se dvěma manometry a rychlospojka DN 7,2 jsou u obou stejné. Extensive má vpředu jedno otočné kolečko s brzdou a otevřenou rukojeť. Expert má dvě přední otočná kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr, který zachytí kondenzát před nářadím. Písmeno T v kódu znamená Extensive, P Expert.
- Co znamená CM a CT v označení?
- CM je jednofázový motor do běžné zásuvky 230 V (A29BT-1,5-150CM, A29BT-2,2-150CM, A29BT-2,2-200CM), CT třífázový motor na 400 V (50CT, 90CT, 150CT, 200CT). Sání ani tlak se napětím nemění; třífázový motor potřebuje zásuvku 400 V, jednofázový krátký, dostatečně dimenzovaný přívod, aby rozběh nevyhazoval jistič. Jednofázové stroje všech značek, které vedeme, jsou pohromadě mezi kompresory na 230 V.
- Jaký objem vzdušníku zvolit?
- Nádoba nezvýší sání, jen prodlouží dobu, po kterou nářadí bere vzduch, než motor naskočí. 50 l stačí sponkovačce, hustění a ofukování a stroj se vejde do dodávky; 90 l je dílenský standard pro ráčnu a utahovák po dávkách; 150 a 200 l drží zásobu pro pistoli na barvu a delší broušení. Stroje všech značek podle objemu srovnají parametrické kategorie, například kompresory s nádobou 90 l.
- Kolik vzduchu jednotka A29B dodá?
- S motorem 1,5 kW nasaje 255 l/min při 1 075 ot/min, s motorem 2,2 kW 320 l/min při 1 300 ot/min; obě plní nádobu na 10 bar. Kolik vzduchu vaše nářadí skutečně bere a jak to spočítat, vysvětluje článek o výběru kompresoru.
- Jak hlučné jsou?
- Stroje s 1,5 kW mají 93 dB Lwa a ve 4 m 73 dB, stroje s 2,2 kW 95 dB Lwa a ve 4 m 75 dB. Kdo potřebuje výrazně méně decibelů, má u ABAC tutéž jednotku v odhlučněné skříni v řadě Silent. Stroj stavte na rovnou podlahu a ne těsně do rohu, kde se hluk odráží.
- Proč má A29B klínové řemeny a k čemu je tvarovaný kryt a dochlazovač?
- Řemeny umožňují, aby jednotka běžela pomaleji než motor — 1 075 nebo 1 300 ot/min; písty udělají za směnu méně cyklů a jednotka se méně zahřívá. Tvarovaný kryt řemenice vede chladicí vzduch od řemenice přes žebrované válce; dochlazovač ochladí stlačený vzduch dřív, než vejde do nádoby, takže kondenzát zůstane v nádobě. Lehčí stroje bez řemenů má ABAC v řadě Line.
- Jaká je záruka?
- Dva roky na stroj s možností rozšíření na tři roky za příplatek při koupi a deset let na prorezavění vzdušníku. K tomu patří běžná údržba podle návodu: vypouštění kondenzátu, kontrola hladiny oleje v olejoznaku, výměna oleje a čištění sacího filtru.
- Pro koho je řada určená?
- Extensive pro řemeslníky, dílny a náročné domácí dílny, kde nářadí bere vzduch po dávkách a stroj většinou stojí na místě. Expert pro ty, kdo stroj denně vozí po dílně nebo servisu a chtějí vzduch bez kondenzátu rovnou ze stroje. Pístový stroj pracuje v cyklech a potřebuje pauzy; na dva lidi s nářadím najednou vyberte větší jednotku A39B, na brusku nebo utahovák v kuse dvoustupňovou A49B.
- Čím se A29B liší od řady Export a od Expert Zero?
- Export má tutéž jednotku A29B, ale jen s motorem 1,5 kW na 230 V, nádobou 50 nebo 90 l a na 750 ot/min — nasaje 178 l/min a stojí méně. Expert Zero má bezolejovou jednotku A29B0 pro lakování a čalounění. Extensive a Expert A29B jsou tou volbou, když chcete 255 nebo 320 l/min, třífázový motor, nádobu 150 nebo 200 l nebo výbavu Expert. Přehled všech řad je v rozcestníku řad ABAC PRO Line.
- Kde najdu servisní videa a kdo dělá servis?
- Na vzdušníku je nálepka AirTube s QR kódem — po načtení telefonem otevře instruktážní a servisní videa k jednotce. Servis, řemeny, filtry a olej řeší naše dílna; ostatní řady od kufříkových po šroubové najdete v rozcestníku značky ABAC.
Všechny hodnoty platí pro napájení 50 Hz. Sací výkon je množství vzduchu, které jednotka nasaje; kolik ho dostane nářadí, závisí na tlaku a nádobě. Hlučnost je uvedena jako hladina akustického výkonu Lwa a akustický tlak ve 4 m od stroje. Pístový kompresor pracuje v cyklech (doplnění nádoby a pauza), ne nepřetržitě.
