Kompresory Pro Line Extensive a Expert A39B — jedna jednotka, dvě výbavy

Extensive a Expert · klínové řemeny · 10 bar · 50 až 270 l

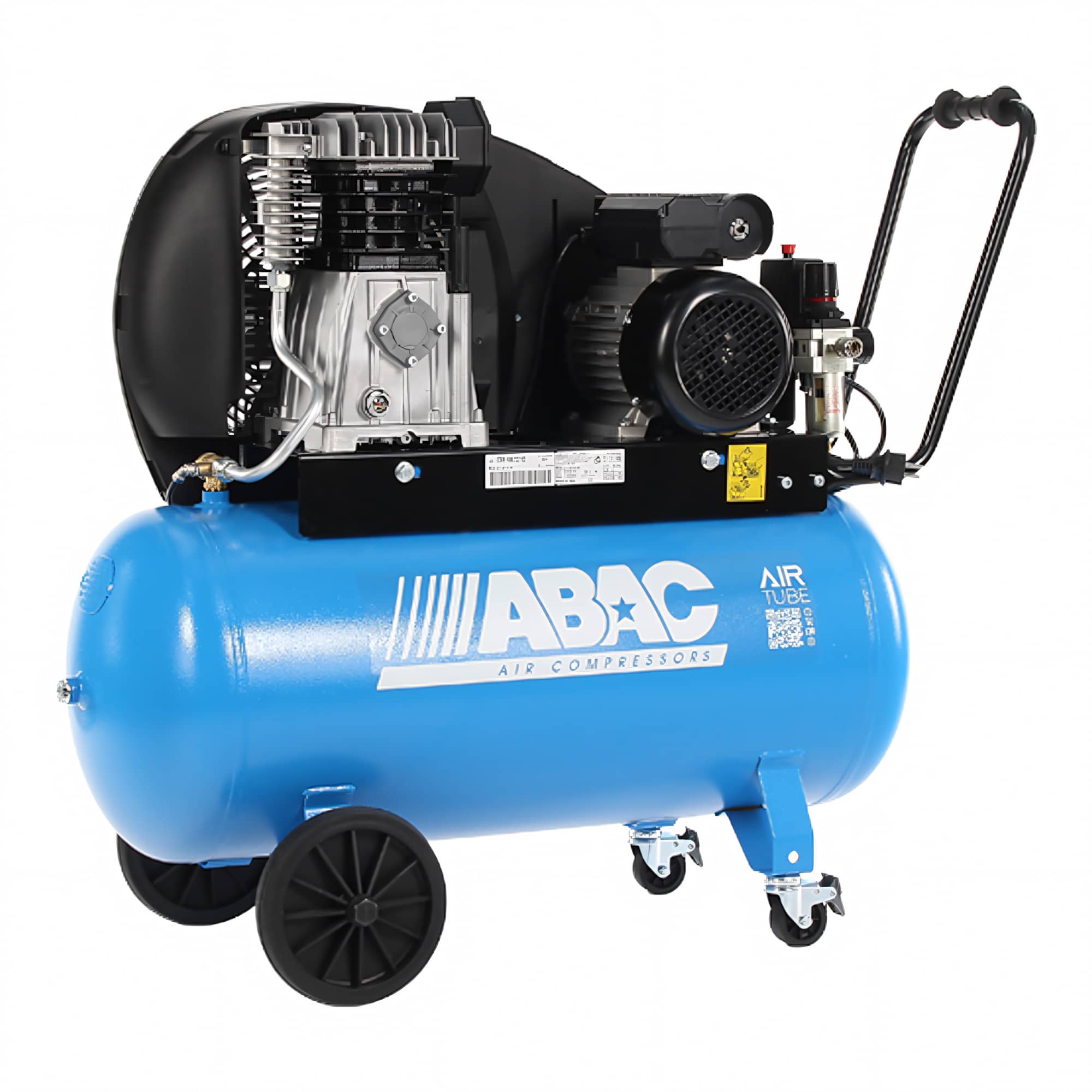

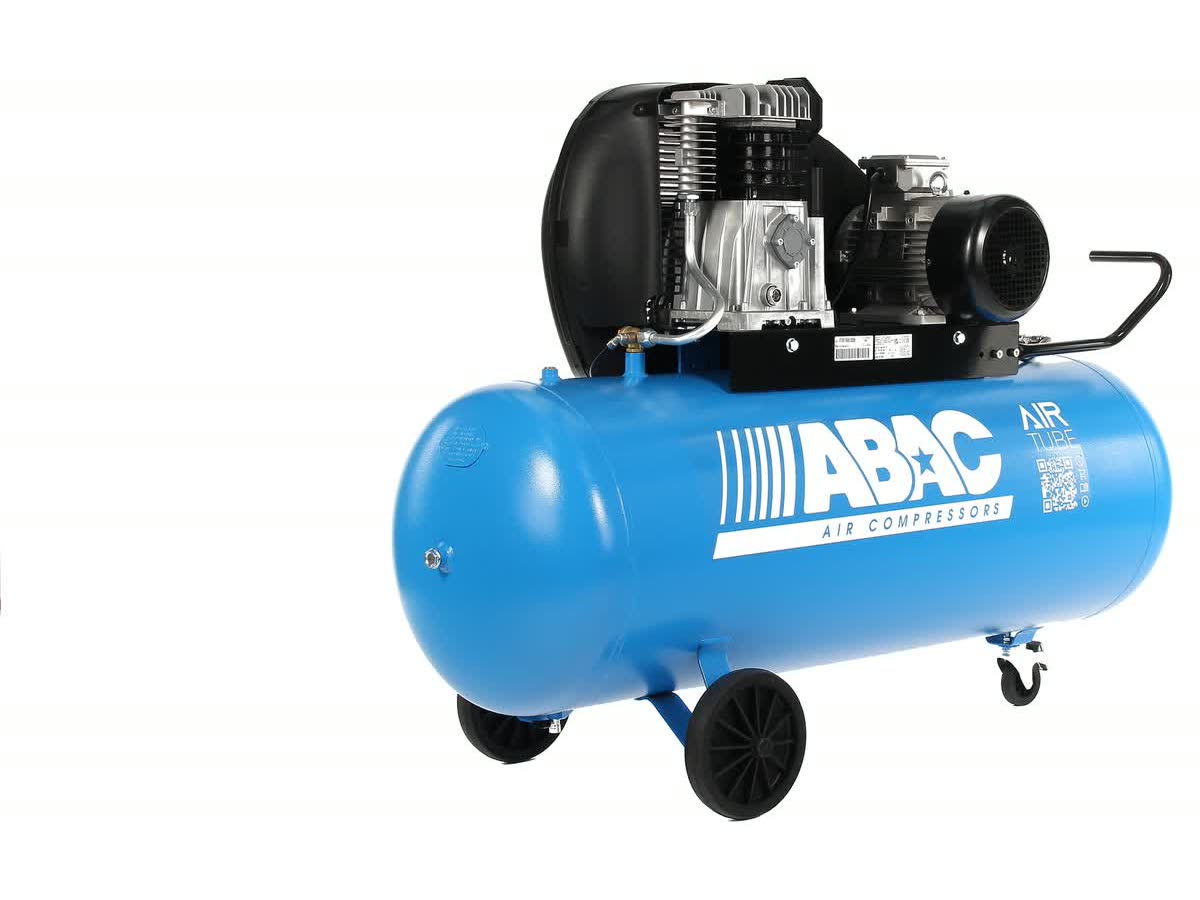

Třináct řemenových kompresorů ABAC se stejnou olejem mazanou jednotkou A39B a dvěma úrovněmi výbavy. Extensive (BT) je základ: dochlazovač, regulátor se dvěma manometry, jedno přední otočné kolečko s brzdou a otevřená rukojeť. Expert (BP) přidává dvě přední kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr. Motor 2,2 nebo 3 kW, sání 393 nebo 486 l/min, tlak 10 bar, ležatý vzdušník 50 až 270 l, jednofázové i třífázové provedení. Stroje pro dílnu, servis a řemeslníka, kde nářadí bere vzduch v delších dávkách; značku ABAC servisujeme.

Který Extensive nebo Expert A39B — výbava, motor a vzdušník

Tři volby v tomto pořadí: kolik výbavy chcete mít u stroje, kolik vzduchu má jednotka dávat a kolik ho má nádoba držet. Napětí pak určuje zásuvka v dílně.

Třináct strojů vedle sebe

Všechny: jednostupňová dvouválcová jednotka A39B mazaná olejem s olejoznakem, pohon klínovými řemeny pod tvarovaným krytem, dochlazovač na výstupu z jednotky, elektromotor s tepelnou ochranou, tlakový spínač, regulátor tlaku se dvěma manometry a rychlospojkou DN 7,2, ležatý vzdušník na 10 bar s kulovým kohoutem pro vypouštění kondenzátu, dvě zadní kola. Hlučnost: první číslo je hladina akustického výkonu Lwa, druhé akustický tlak ve 4 m od stroje. Mimo tabulku doprodáváme předchozí generaci se stejnou jednotkou (2,2 kW, 400 V, 90 l): A39B-2,2-90CT. Ve výpisu pod tímto textem jsou i tři stroje starší řady A-X s drátěným krytem řemene (A39BX-3-90CT, A39X-2,2-100CM, A39X-2,2-150CM) — v tabulce nejsou, jejich řadu popisuje kategorie Pro Line A-X v odkazech níže.

#showmore#

Extensive (BT), nebo Expert (BP) — a kdy sáhnout po Exportu, A29B nebo Expert Zero

Pod krytem je vždy stejná jednotka A39B: rozdíl mezi Extensive a Expert je v tom, jak se stroj vozí a co je na výstupu. Sourozenecké řady: Export má tutéž jednotku na 230 V, A29B menší jednotku a Expert Zero její bezolejovou variantu A39B0.

Klínové řemeny, tvarovaný kryt a dochlazovač — co je uvnitř

Výbava, provoz a údržba

Co dostanete u každého stroje

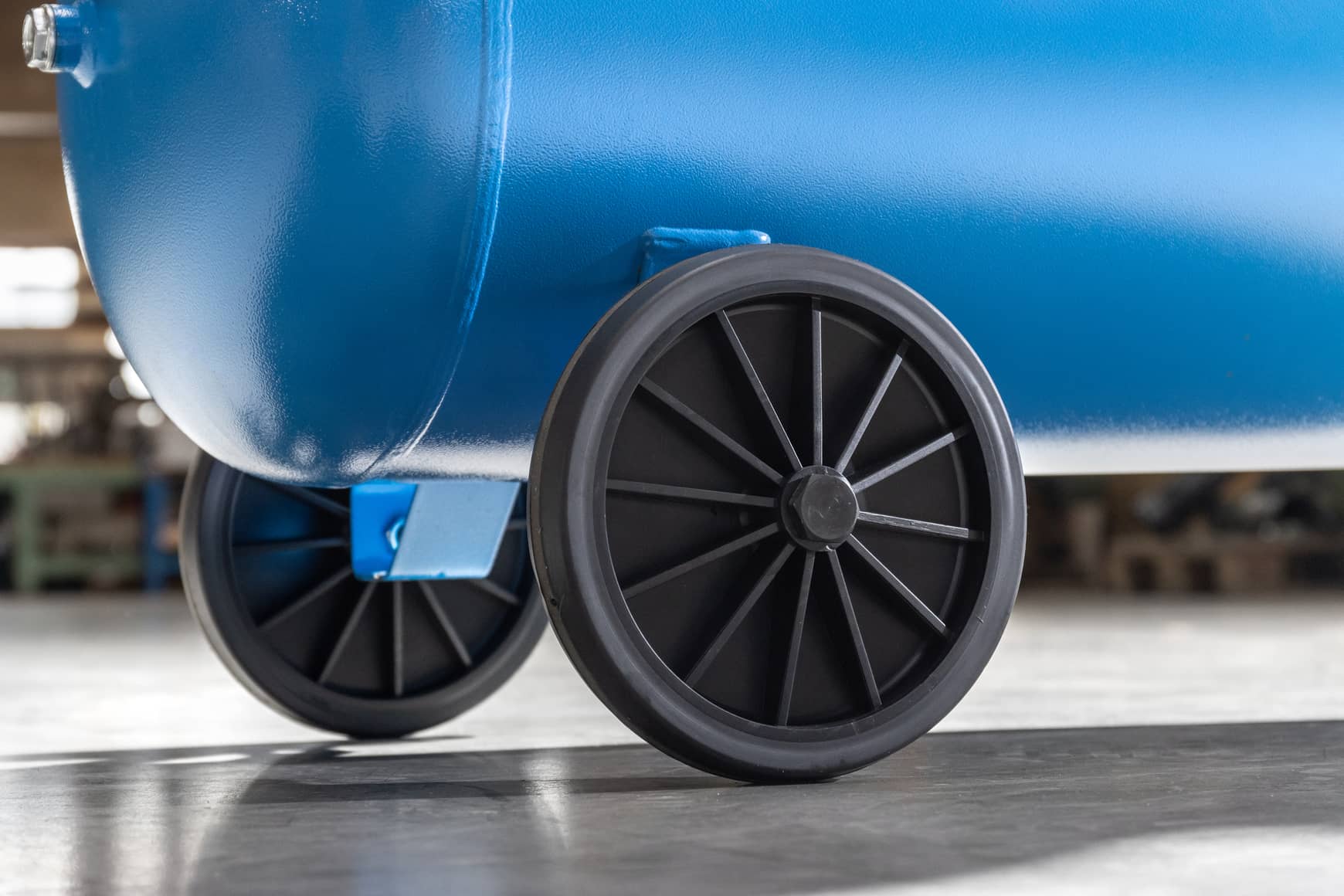

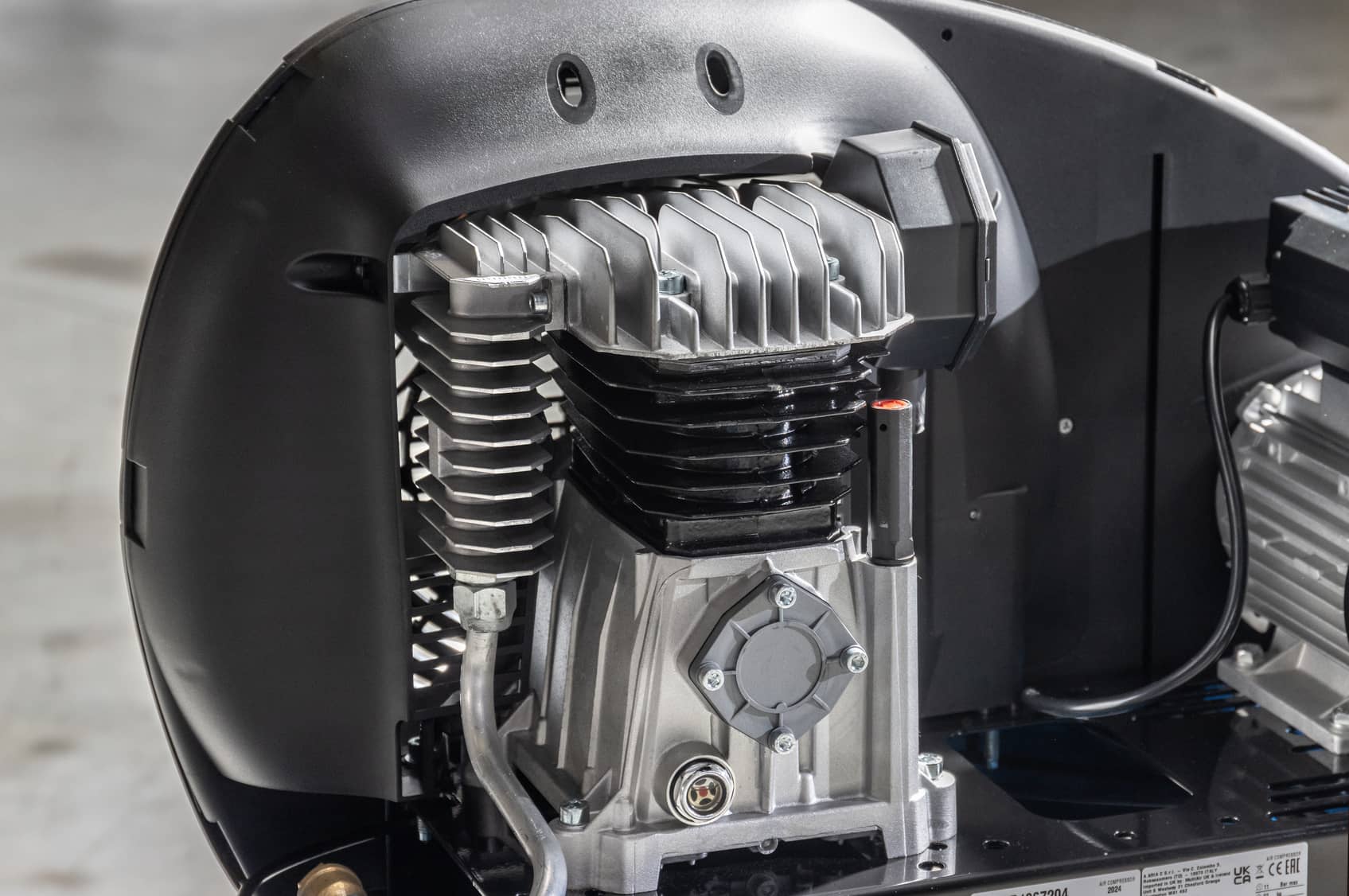

• Jednostupňová dvouválcová jednotka A39B mazaná olejem, s olejoznakem, pohon klínovými řemeny pod tvarovaným krytem řemenice
• Dochlazovač na výstupu z jednotky
• Elektromotor 230 V nebo 400 V / 50 Hz s tepelnou ochranou, tlakový spínač s automatickým chodem

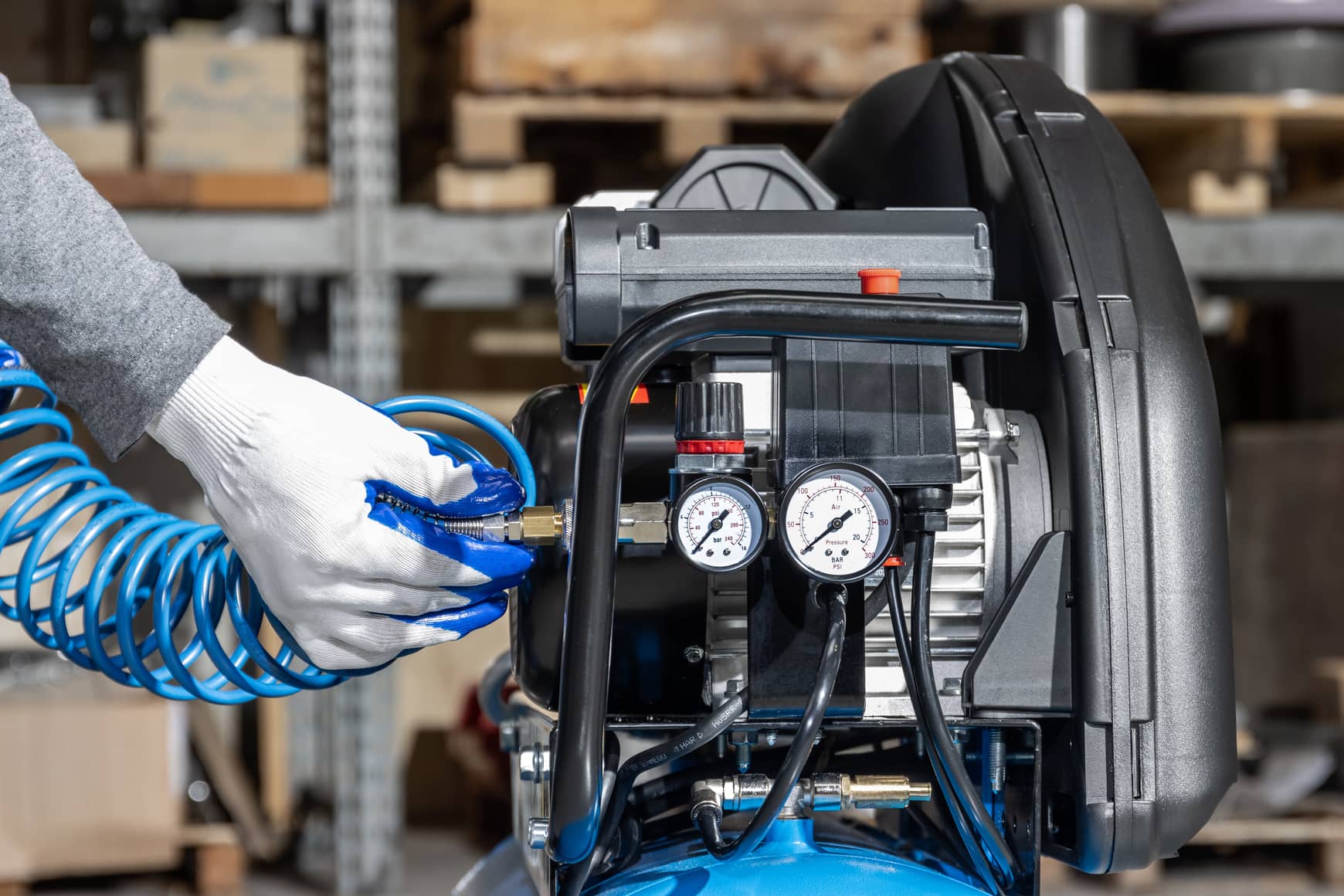

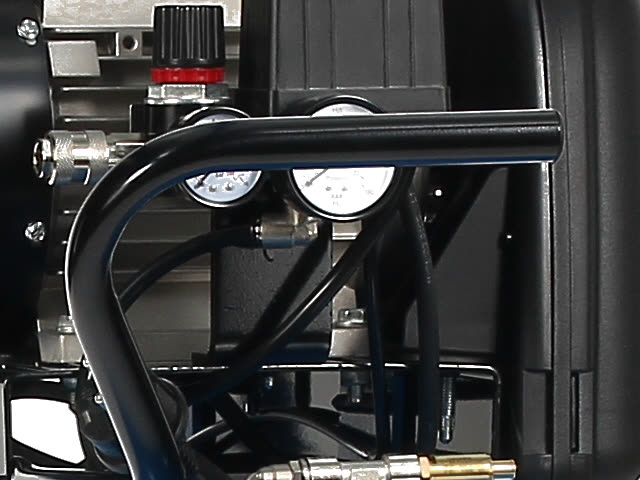

• Regulátor tlaku, dva manometry (nádoba a výstup) a rychlospojka DN 7,2

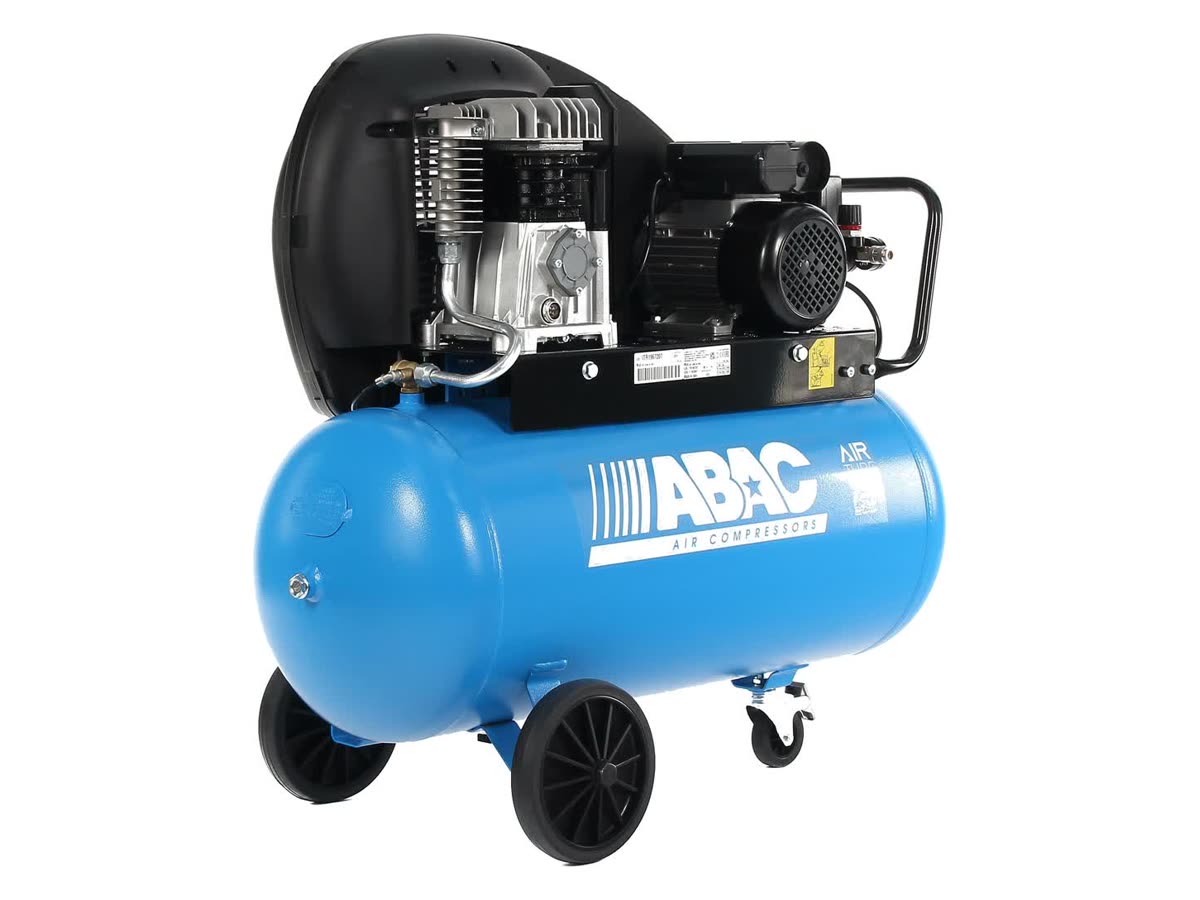

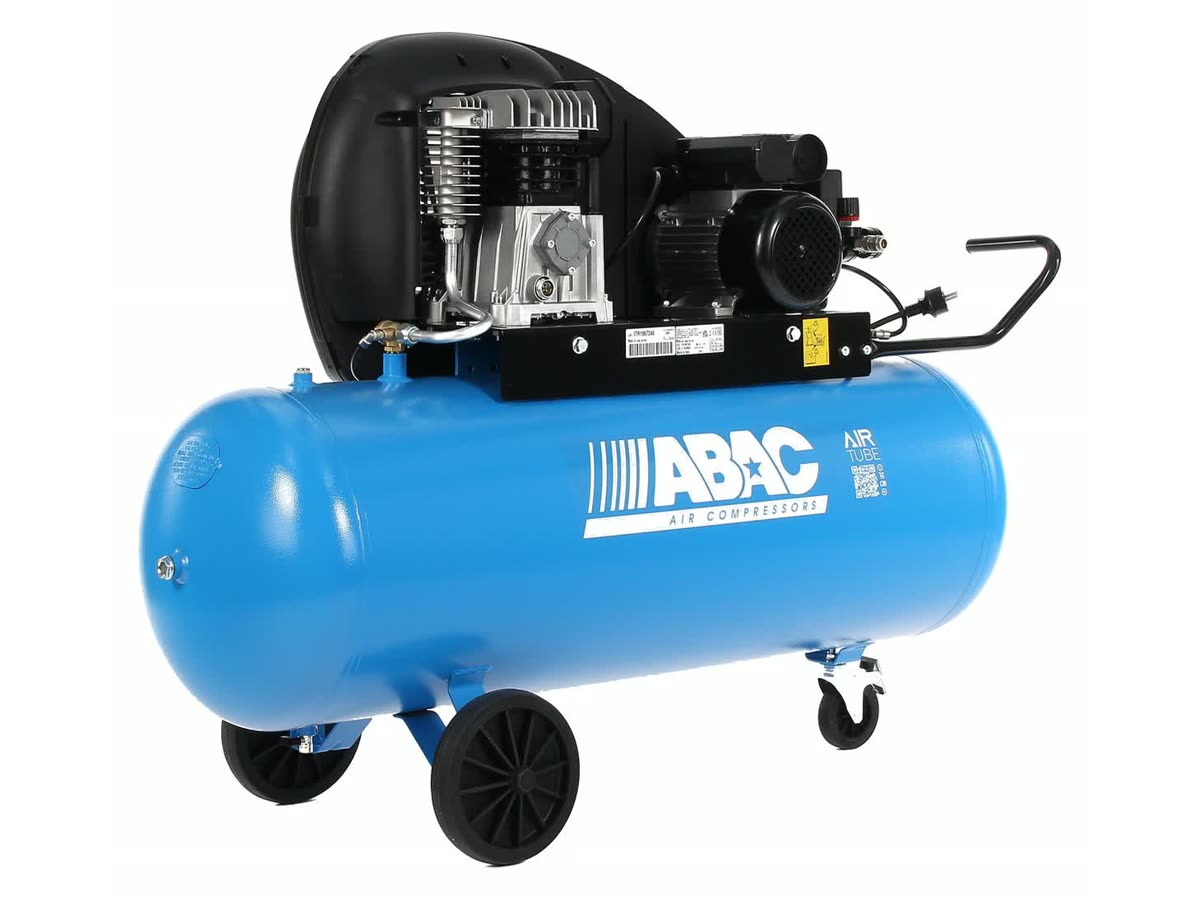

• Ležatý vzdušník 50, 90, 150, 200 nebo 270 l na 10 bar s kulovým kohoutem pro vypouštění kondenzátu

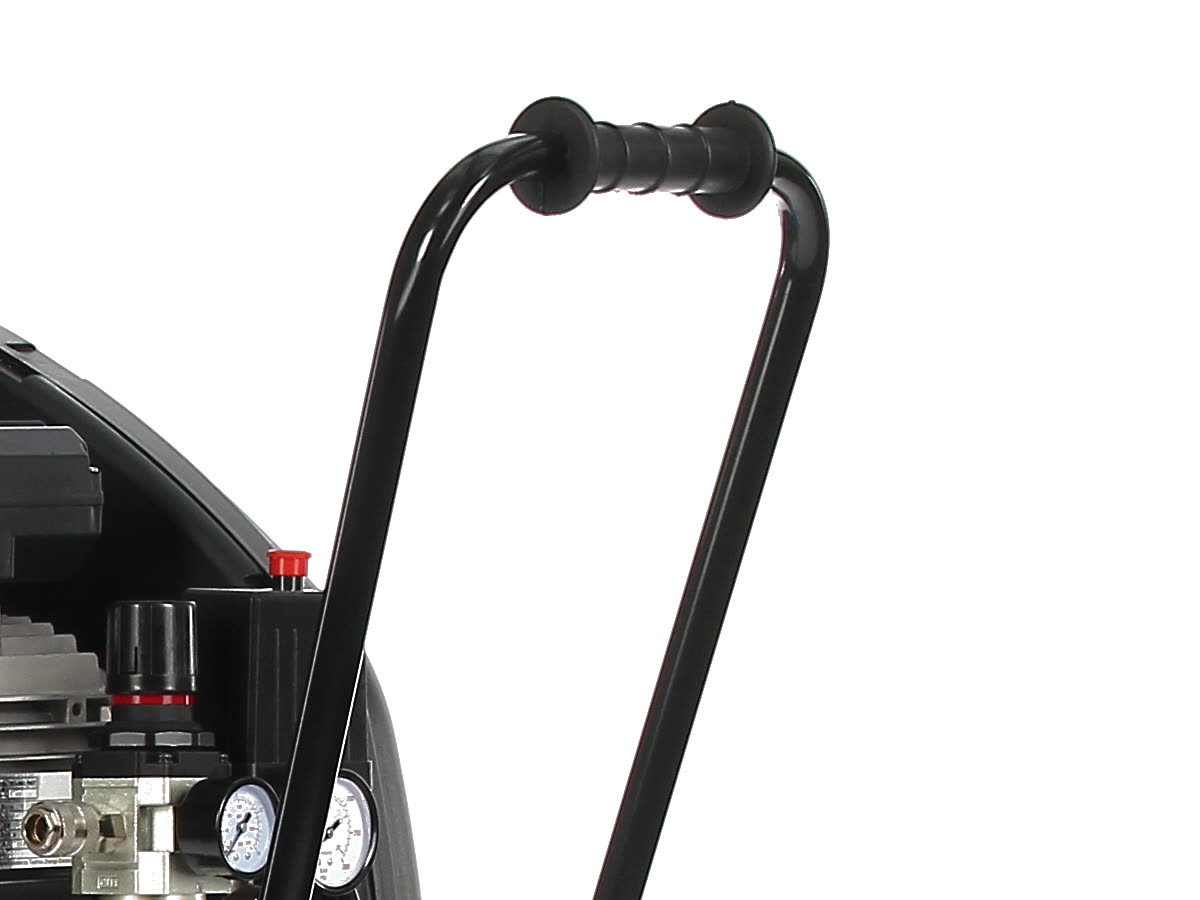

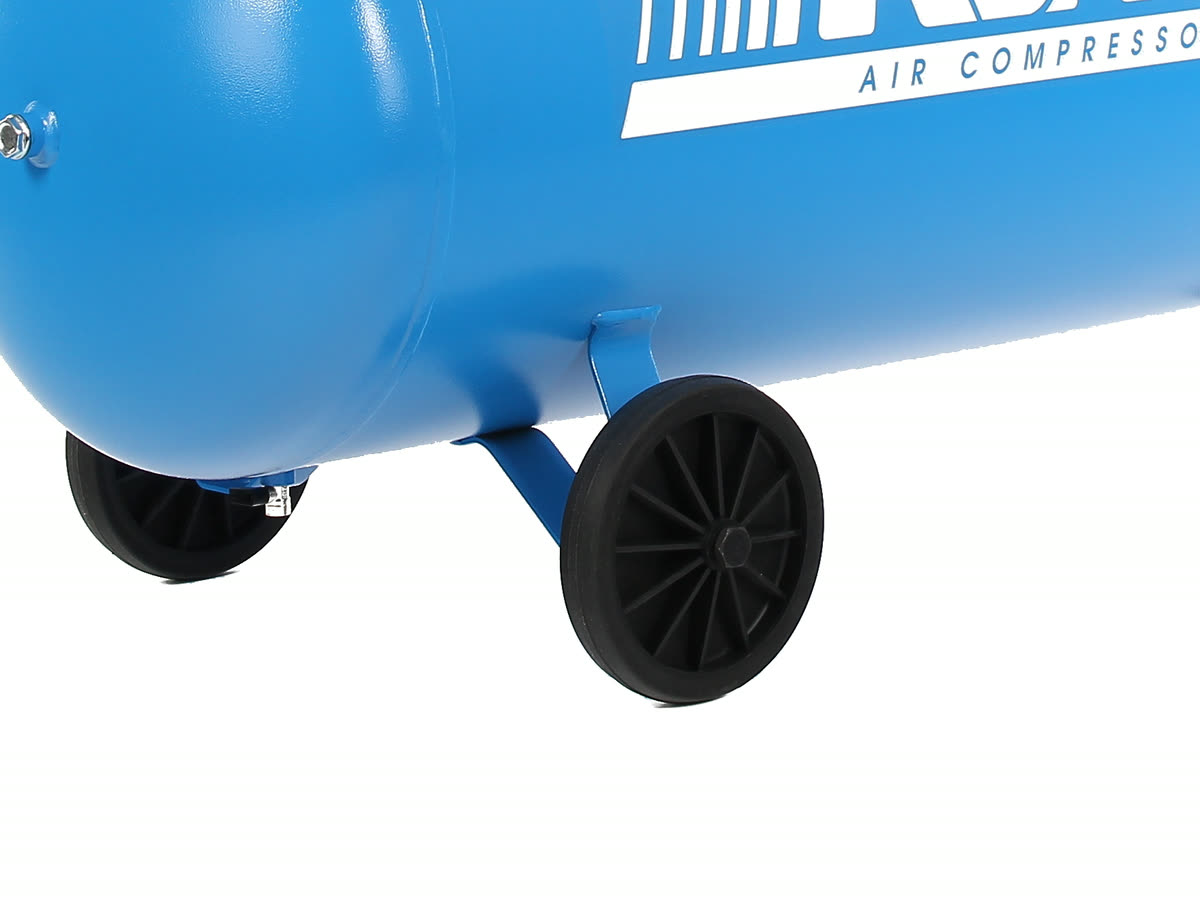

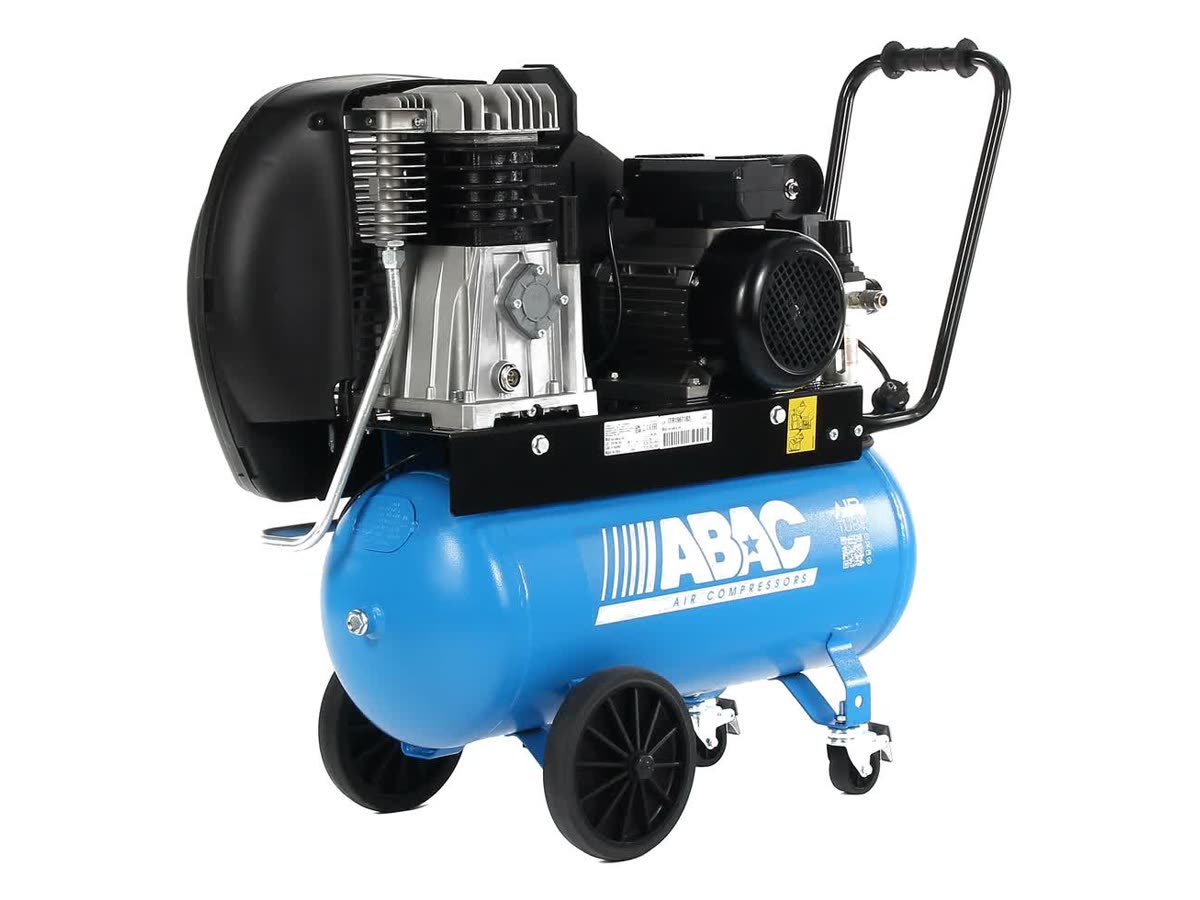

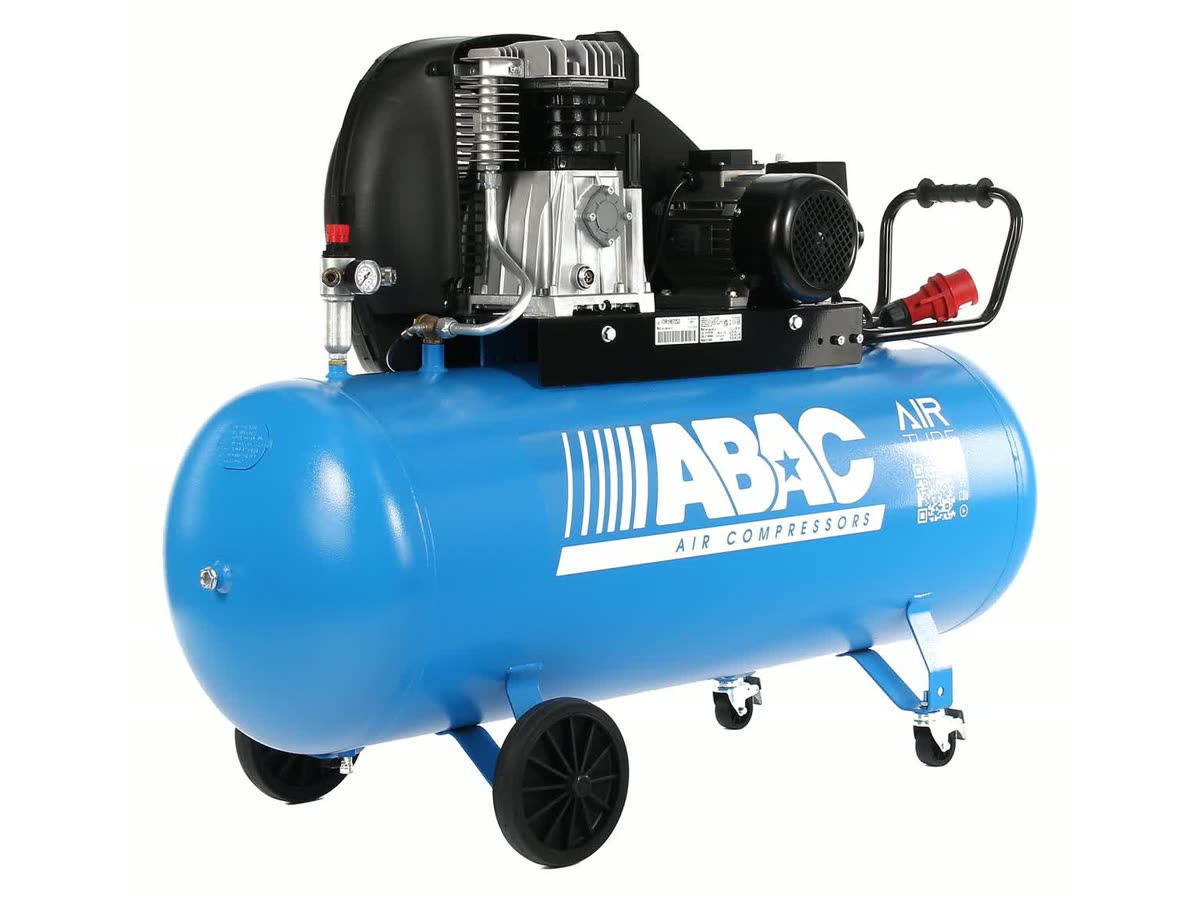

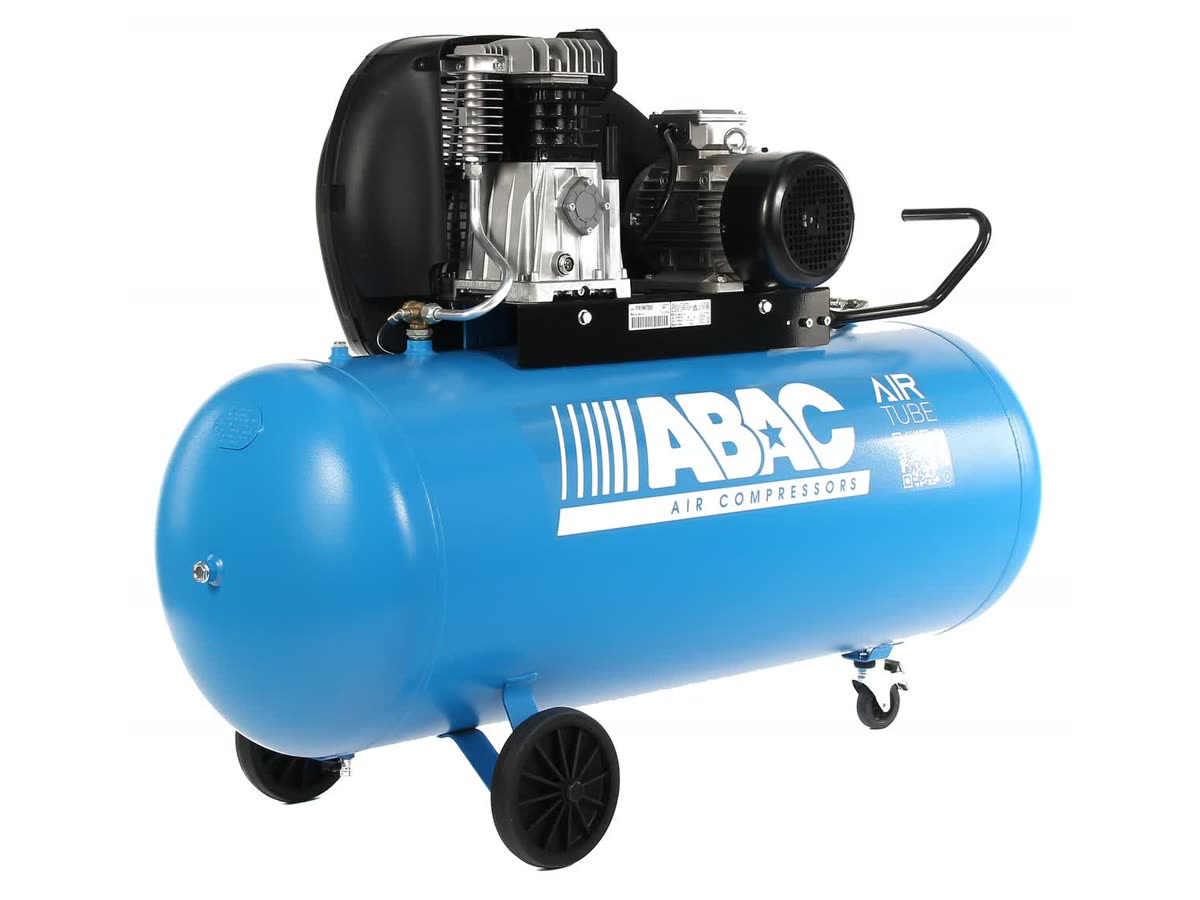

• Extensive: jedno přední otočné kolečko s brzdou a otevřená rukojeť; Expert: dvě přední otočná kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr
• QR kód AirTube na vzdušníku otevře servisní videa
• Záruka 2 roky, na vzdušník 10 let proti prorezavění; rozšíření záruky na 3 roky za příplatek

Pět velikostí, dvě výbavy

Detaily stroje

Kde Extensive a Expert A39B pracují

Příslušenství a servis

Rychlospojka DN 7,2 je stejný standard, jaký mají hadice, pistole a nářadí v celém našem sortimentu. Extensive má regulátor bez filtru — pro pistoli na barvu přidejte regulátor s filtrem u pracoviště; Expert má výstupní filtr už na stroji. ABAC patří do skupiny Atlas Copco a je jednou ze značek, které v našem servisu opravujeme; díly jednotky A39B jsou společné s řadou Export, která má tutéž jednotku.

• regulátor tlaku s filtrem — Filtr a regulátor u pracoviště pro pistoli na barvu — u Extensive nutnost.
• stříkací pistole — Pistole HVLP a LVLP; s 393 l/min a nádobou 200 nebo 270 l jim stroj stačí na delší nástřik.
• příklepové utahováky — Utahovák po dávkách pro servis — s 90 l a víc.
• pneuhustiče — Hustění z nádoby na 10 bar.
• ofukovací pistole — Ofukování dílů a strojů.
• spirálové hadice — Hadice s rychlospojkami DN 7,2 od stroje k nářadí.
• kompresorová jednotka A39B — Náhradní jednotka pro celou řadu; díly zajistí naše dílna.
• servis kompresorů ABAC — Záruční i pozáruční opravy strojů ABAC v naší dílně; výměna řemenů, filtrů a oleje.

Kam dál, když Extensive ani Expert A39B nesedí

A39B je větší jednostupňová jednotka řemenové řady Pro Line. Kdo potřebuje menší jednotku, dvoustupňový tlak 11 bar, vzduch bez oleje, nižší cenu za stejnou jednotku nebo přímý pohon do zásuvky, má u ABAC alternativy. Celou nabídku s filtry podle výkonu, nádoby a napětí najdete mezi všemi kompresory.

• kompresory s jednotkou A29B — Extensive a Expert s menší jednotkou A29B — 255 nebo 320 l/min, motory 1,5 a 2,2 kW, 50 až 200 l.
• dvoustupňové kompresory A49B — Dva stupně a 11 bar pro utahováky a brusky v kuse.
• řada Pro Line Export — Stejná jednotka A39B jen na 230 V, 950 ot/min a 355 l/min — za nižší cenu.
• bezolejové kompresory Expert Zero — Stejná stavba s řemeny, ale jednotka A39B0 bez oleje — pro lakovnu a čalounictví.
• doprodej Pro Line A-X — Starší řada s drátěným krytem řemene v doprodeji, včetně tří strojů A-X z tohoto výpisu.
• odhlučněné kompresory Silent A29B a A39B — Tatáž jednotka v odhlučněné skříni pro provoz vedle pracoviště.
• řemeslná řada ABAC Line — Lehčí stroje s přímým pohonem do zásuvky 230 V — od kufříku po dvouválce V36 a V30.
• kompresory do dílny — Stroje do dílny napříč značkami s filtry podle výkonu a nádoby.
• kompresory s nádobou 200 l — Dvoustovky napříč značkami.
• kompresory s nádobou 270 l — Největší nádoby řady napříč značkami.
• kompresory s příkonem 3 kW — Třikilowattové stroje napříč značkami.

Časté otázky

Čím se liší Extensive (BT) a Expert (BP)?

Jednotka A39B, dochlazovač, tlakový spínač, regulátor se dvěma manometry a rychlospojka DN 7,2 jsou u obou stejné. Extensive má vpředu jedno otočné kolečko s brzdou a otevřenou rukojeť. Expert má dvě přední otočná kolečka s brzdou, uzavřené madlo s pryžovým gripem a výstupní filtr, který zachytí kondenzát před nářadím. Písmeno T v kódu znamená Extensive, P Expert.

2,2 kW, nebo 3 kW?

Motor 2,2 kW (3 hp) točí jednotku na 1 050 ot/min a dá 393 l/min; motor 3 kW (4 hp) na 1 300 ot/min a dá 486 l/min. Třikilowattové stroje jsou jen třífázové a jen ve výbavě Extensive s 90, 200 a 270 l — pro dva lidi s nářadím nebo pistoli s vyšší spotřebou. Komu stačí 393 l/min, má na výběr obě výbavy a obě napětí.

Co znamená CM a CT v označení?

CM je jednofázový motor do běžné zásuvky 230 V (Extensive 150CM, 200CM, 270CM; Expert 50CM a 150CM), CT třífázový motor na 400 V. Sání ani tlak se napětím nemění; třífázový motor potřebuje zásuvku 400 V, jednofázový krátký, dostatečně dimenzovaný přívod, aby rozběh nevyhazoval jistič. Jednofázové stroje všech značek, které vedeme, jsou pohromadě mezi kompresory na 230 V.

Jaký objem vzdušníku zvolit?

Nádoba nezvýší sání, jen prodlouží dobu, po kterou nářadí bere vzduch, než motor naskočí. 50 l stačí sponkovačce, hustění a ofukování a stroj se vejde do dodávky; 90 l je dílenský standard pro ráčnu a utahovák po dávkách; 150 a 200 l drží zásobu pro pistoli na barvu a delší broušení; 270 l tam, kde se střídá víc nářadí. Stroje všech značek podle objemu srovnají parametrické kategorie, například kompresory s nádobou 150 l.

Kolik vzduchu jednotka A39B dodá?

S motorem 2,2 kW nasaje 393 l/min při 1 050 ot/min, s motorem 3 kW 486 l/min při 1 300 ot/min; obě plní nádobu na 10 bar. Kolik vzduchu vaše nářadí skutečně bere a jak to spočítat, vysvětluje článek o výběru kompresoru.

Jak hlučné jsou?

Stroje s 2,2 kW mají 95 dB Lwa a ve 4 m 75 dB, stroje s 3 kW 96 dB Lwa a ve 4 m 76 dB. Kdo potřebuje výrazně méně decibelů, má u ABAC tutéž jednotku v odhlučněné skříni v řadě Silent. Stroj stavte na rovnou podlahu a ne těsně do rohu, kde se hluk odráží.

Který model má výstupní filtr?

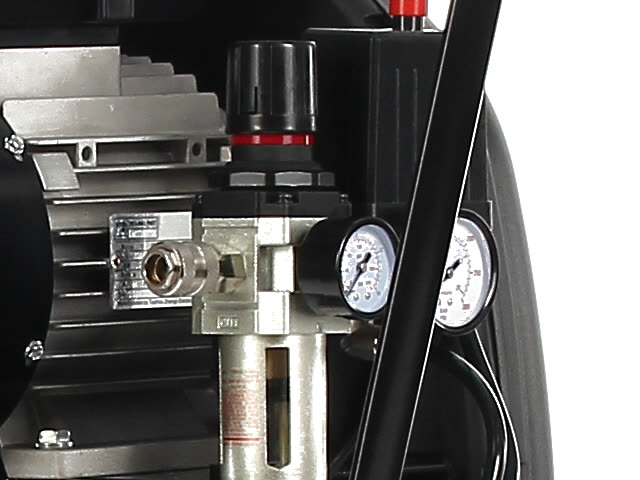

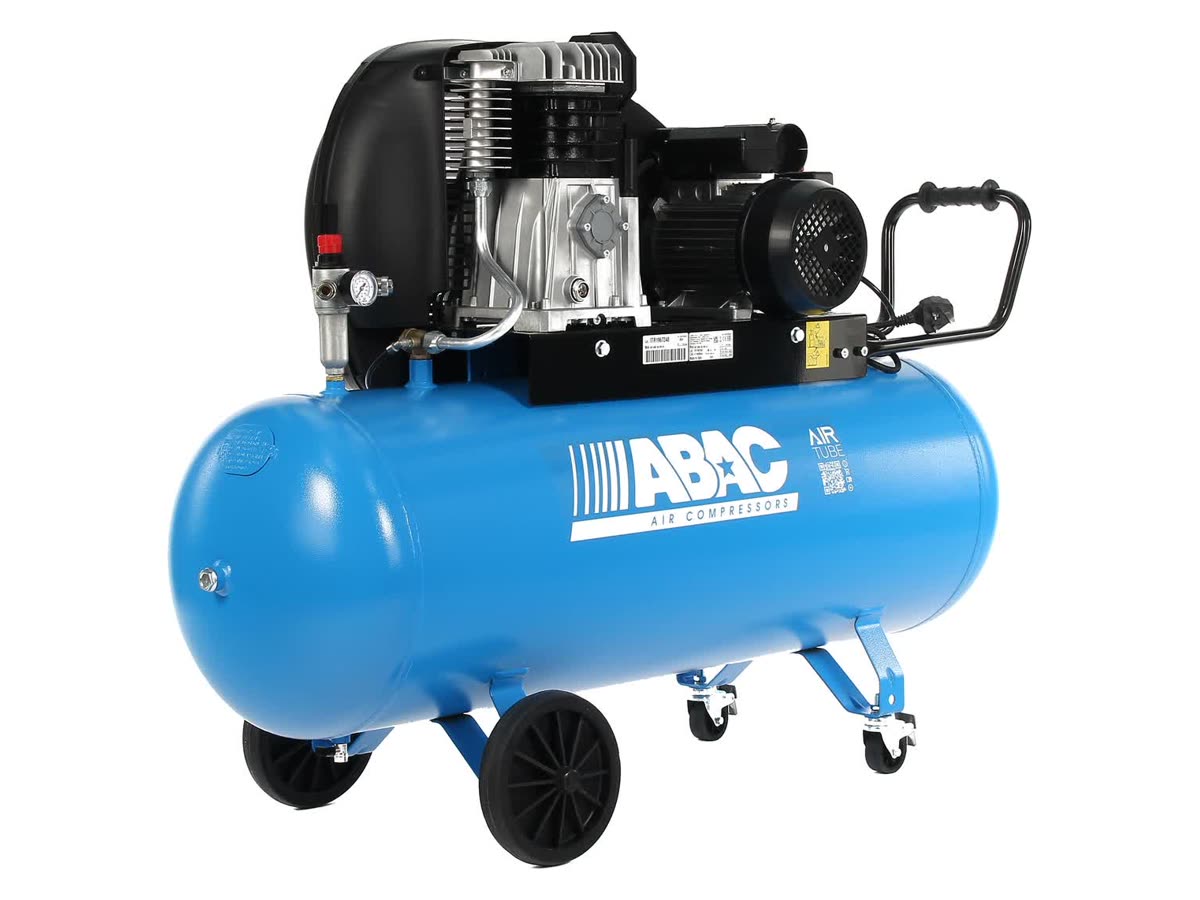

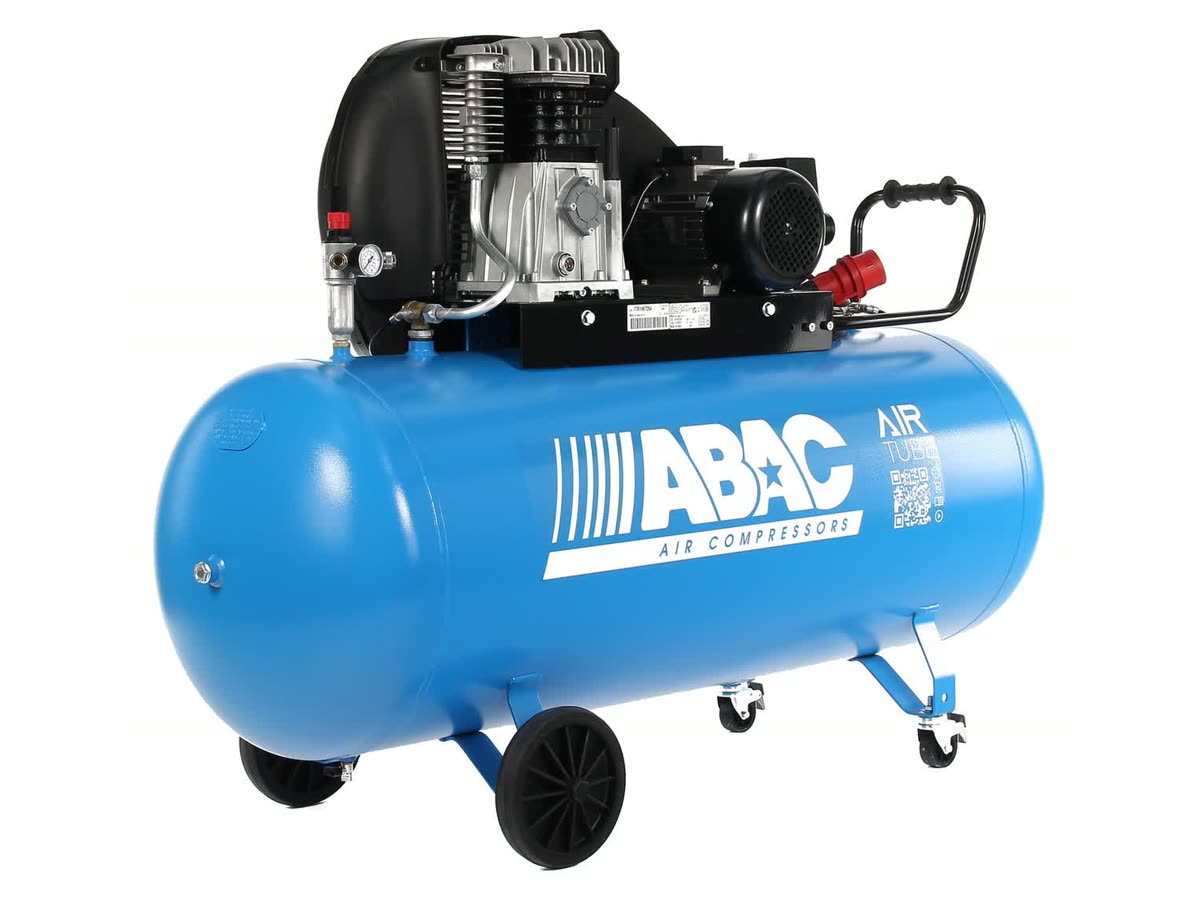

Každý Expert (BP) — od padesátky po 270 l — má vedle regulátoru filtr s nádobkou, který zachytí kondenzát a nečistoty dřív, než vzduch odejde rychlospojkou k nářadí. Extensive (BT) má regulátor bez filtru; kdo s ním chce lakovat, přidá regulátor s filtrem u pracoviště.

Proč má A39B klínové řemeny a k čemu je tvarovaný kryt a dochlazovač?

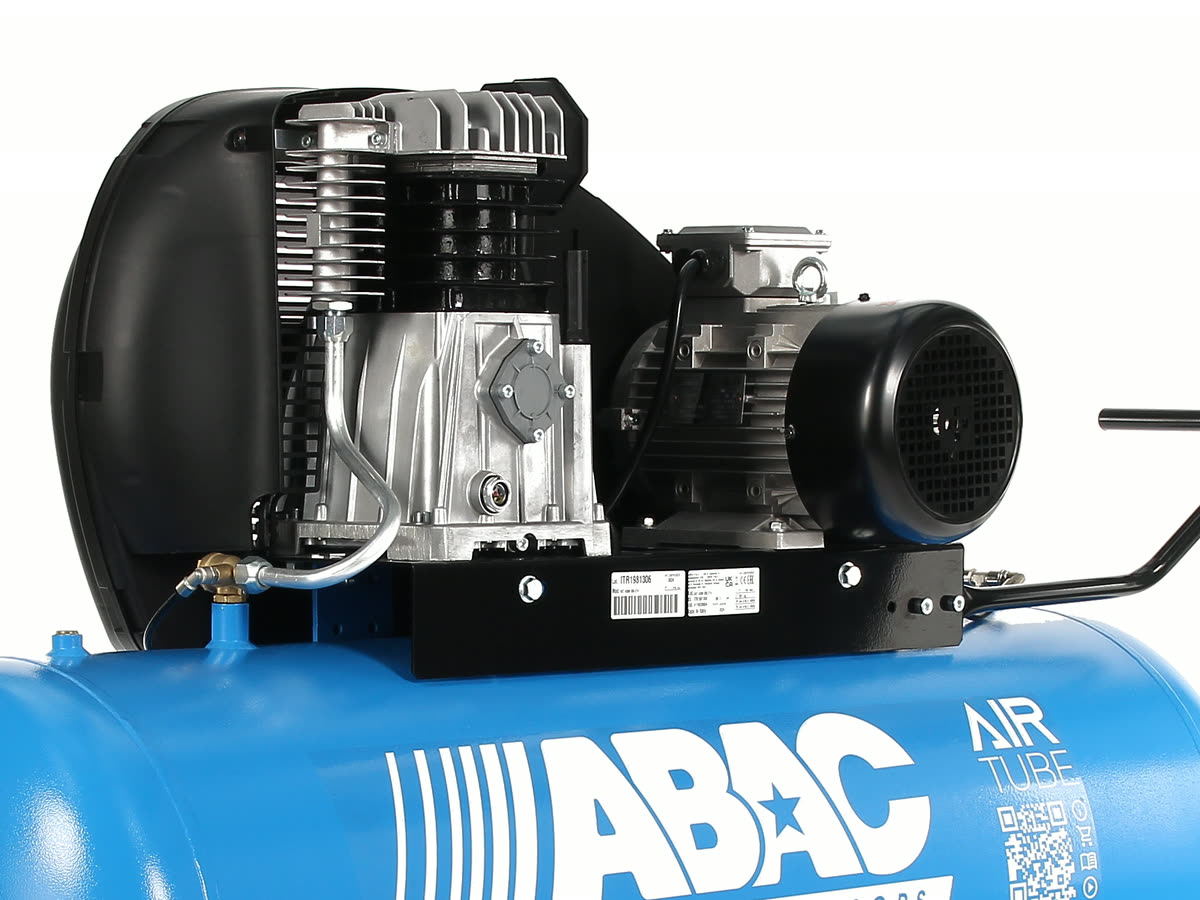

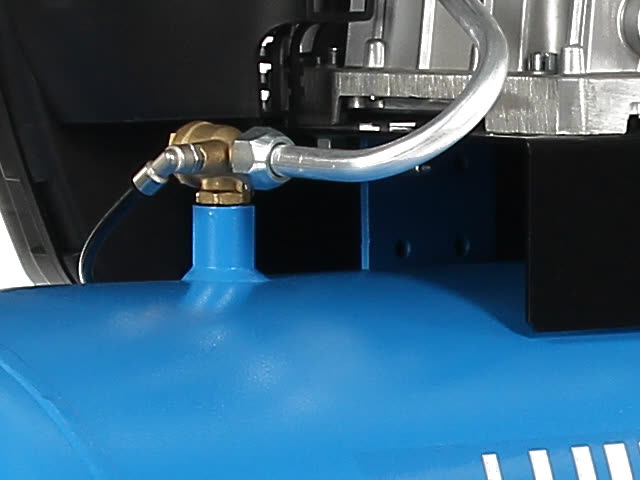

Řemeny umožňují, aby jednotka běžela pomaleji než motor — 1 050 nebo 1 300 ot/min; písty udělají za směnu méně cyklů a jednotka se méně zahřívá. Tvarovaný kryt řemenice vede chladicí vzduch od řemenice přes žebrované válce; dochlazovač ochladí stlačený vzduch dřív, než vejde do nádoby, takže kondenzát zůstane v nádobě. Lehčí stroje bez řemenů má ABAC v řadě Line.

Jaká je záruka?

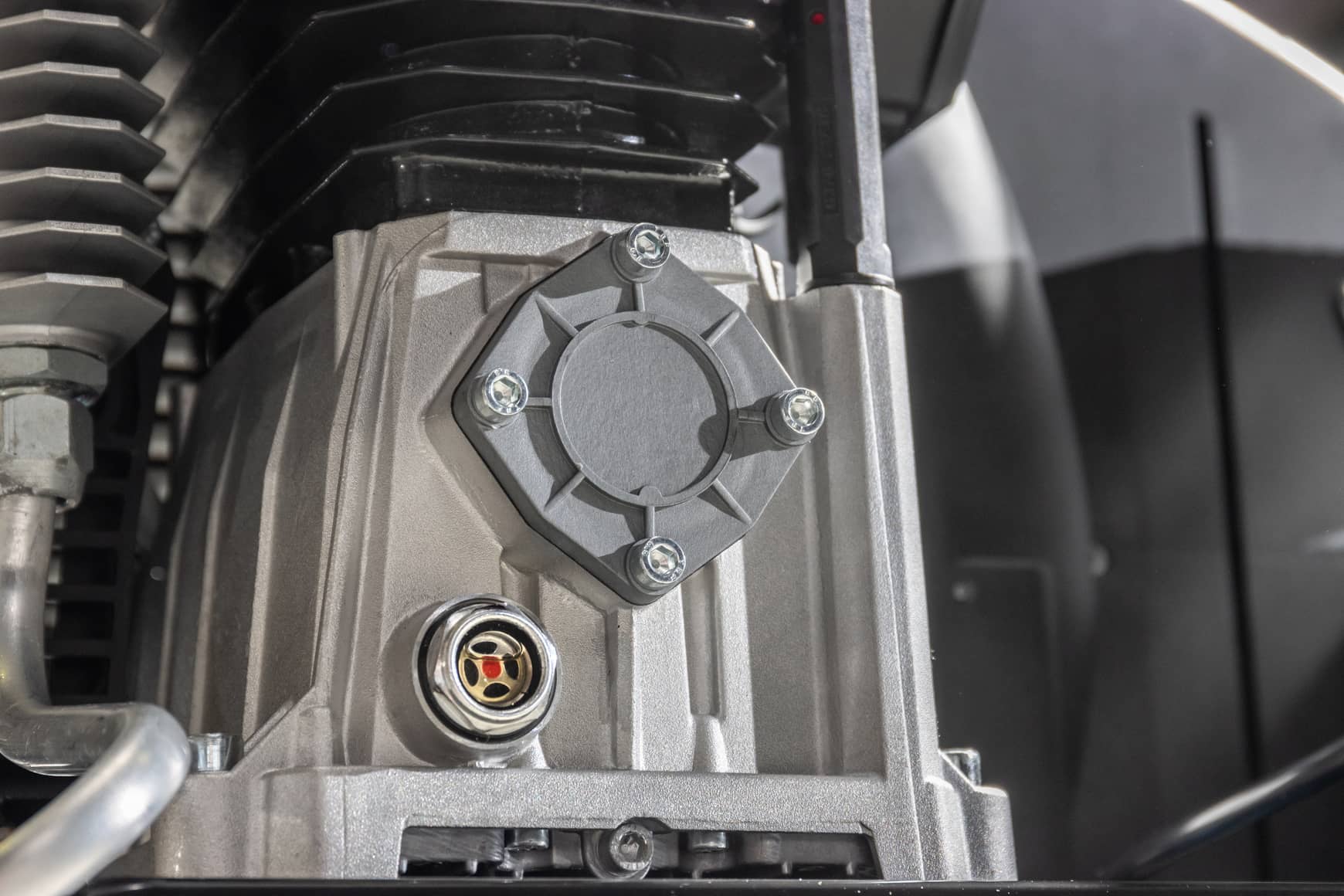

Dva roky na stroj s možností rozšíření na tři roky za příplatek při koupi a deset let na prorezavění vzdušníku. K tomu patří běžná údržba podle návodu: vypouštění kondenzátu, kontrola hladiny oleje v olejoznaku, výměna oleje a čištění sacího filtru.

Pro koho je řada určená?

Extensive pro dílny, servisy a řemeslníky, kde nářadí bere vzduch v dávkách a stroj většinou stojí na místě. Expert pro ty, kdo stroj denně vozí po dílně nebo servisu a chtějí vzduch bez kondenzátu rovnou ze stroje. Pístový stroj pracuje v cyklech a potřebuje pauzy; na brusku nebo utahovák v kuse a na 11 bar vyberte dvoustupňovou A49B.

Čím se A39B liší od A29B, od řady Export a od Expert Zero?

A29B je menší jednotka téže řady — 255 nebo 320 l/min s motory 1,5 a 2,2 kW, nádoby do 200 l a nižší cena. Export má tutéž jednotku A39B, ale jen s 2,2 kW na 230 V, nádobou 50 nebo 90 l a na 950 ot/min — nasaje 355 l/min a stojí méně. Expert Zero má bezolejovou jednotku A39B0 pro lakování a čalounění. Přehled všech řad je v rozcestníku řad ABAC PRO Line.

Kde najdu servisní videa a kdo dělá servis?

Na vzdušníku je nálepka AirTube s QR kódem — po načtení telefonem otevře instruktážní a servisní videa k jednotce. Servis, řemeny, filtry a olej řeší naše dílna; ostatní řady od kufříkových po šroubové najdete v rozcestníku značky ABAC.

Všechny hodnoty platí pro napájení 50 Hz. Sací výkon je množství vzduchu, které jednotka nasaje; kolik ho dostane nářadí, závisí na tlaku a nádobě. Hlučnost je uvedena jako hladina akustického výkonu Lwa a akustický tlak ve 4 m od stroje. Pístový kompresor pracuje v cyklech (doplnění nádoby a pauza), ne nepřetržitě.
