Silentbloky pro kompresory: antivibrační podložky pod vzdušník

Kompresor přišroubovaný napevno do betonu předává do podlahy každý zdvih pístu. Dílna pak drnčí, povolují se šroubové spoje a otřesy časem unaví sváry na nožičkách tlakové nádoby. Silentblok je pryžový válec mezi dvěma ocelovými deskami, který se vloží mezi stroj a podlahu — a ten přenos přeruší. Vedeme je ve třech průměrech a ve čtyřech provedeních závitu, aby sedly na patky, které váš stroj doopravdy má.
Co je silentblok
Silentblok — česky se mu říká taky antivibrační podložka nebo pryžokov, anglicky silent block — je váleček z přírodního kaučuku o tvrdosti 55° Shore, do kterého jsou z obou stran zalisované zinkované ocelové desky se závitem. Pryž mezi deskami pracuje jako pružina: pohltí rázy a chvění, které by jinak prošly rovnou do podlahy. Výrobce pro ně uvádí dvojí účel — tlumení zvuku a izolaci kmitání.
Pozor na jedno: stejné slovo se běžně používá i pro pouzdra v zavěšení kol automobilů. To je úplně jiný díl a tady ho nenajdete. Naše silentbloky jsou strojní — patří pod kompresor, čerpadlo nebo jiný stroj, který stojí na patkách.
Dvě otázky, které o výběru rozhodnou
Než začnete vybírat velikost, podívejte se na patky svého stroje. Odpovědi na tyhle dvě otázky zúží nabídku ze čtyřiadvaceti kusů na pár.
1. Vnější, nebo vnitřní závit?
Rozhoduje to, co na patce stroje je. Pokud má nožička jen hladkou díru, potřebujete silentblok s vnějším závitem — čep prostrčíte dírou a zajistíte maticí. Pokud z patky naopak kouká šroub nebo závitový čep, potřebujete vnitřní závit, tedy blok se závitovou dírou, který na ten čep našroubujete.
2. Jednostranný, nebo oboustranný?
Jednostranný má závit jen z jedné strany. Druhá strana je hladká a stroj na ní prostě stojí — klasická nožička. Oboustranný má závit z obou stran: jednou se uchytí ke stroji, druhou se dá přišroubovat k podlaze, k rámu nebo ke konzoli. Berte ho tam, kde stroj nesmí nikam popojet.
Jak se od sebe poznají

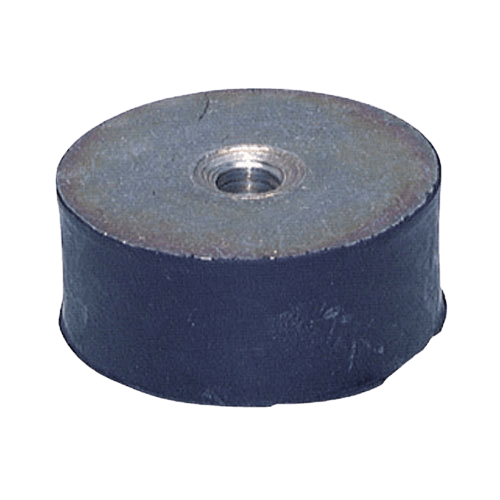

Na fotkách je ten rozdíl vidět na první pohled — a je to přesně ten rozdíl, který musíte trefit.


Přehled podle závitu a velikosti
Řádek je jedna velikost. Ve dvou sloupcích vedle sebe je stejná velikost v oboustranném a v jednostranném provedení, abyste je nemuseli hledat ve dvou seznamech.
Silentbloky s vnějším závitem
| Silentbloky s vnějším metrickým závitem — průměr, výška a délka čepu | |||||
|---|---|---|---|---|---|
| Oboustranný | Jednostranný | Průměr | Výška | Závit | Délka čepu |
| GPA4020 | GPD4020 | 40 mm | 20 mm | M8 | 23 mm |
| GPA4030 | GPD4030 | 40 mm | 30 mm | M8 | 23 mm |
| GPA5020 | GPD5020 | 50 mm | 20 mm | M10 | 28 mm |
| GPA5030 | GPD5030 | 50 mm | 30 mm | M10 | 28 mm |
| GPA7525 | GPD7525 | 75 mm | 25 mm | M12 | 37 mm |
| GPA7550 | GPD7550 | 75 mm | 50 mm | M12 | 37 mm |
Silentbloky s vnitřním závitem
| Silentbloky s vnitřním metrickým závitem — průměr, výška a hloubka závitu | |||||
|---|---|---|---|---|---|
| Oboustranný | Jednostranný | Průměr | Výška | Závit | Hloubka závitu |
| — | GPE4020 | 40 mm | 20 mm | M8 | 7 mm |
| GPC4025 | — | 40 mm | 25 mm | M8 | 7 mm |
| GPC4030 | GPE4030 | 40 mm | 30 mm | M8 | 7 mm |
| — | GPE5020 | 50 mm | 20 mm | M10 | 8 mm |
| GPC5025 | — | 50 mm | 25 mm | M10 | 8 mm |
| GPC5030 | GPE5030 | 50 mm | 30 mm | M10 | 8 mm |
| GPC7525 | GPE7525 | 75 mm | 25 mm | M12 | 10 mm |
| GPC7550 | GPE7550 | 75 mm | 50 mm | M12 | 10 mm |
Prázdná buňka znamená, že výrobce tu velikost v daném provedení nedělá. Vnitřní provedení začíná o pět milimetrů výš: kde má vnější řada 40 × 20, má oboustranná vnitřní 40 × 25.
U vnějšího provedení je uvedená délka čepu, který ze silentbloku vyčnívá. U vnitřního je to hloubka závitové díry — proto jsou ta čísla o tolik menší a nejde o chybu. Rozměry odpovídají katalogu výrobce.
#showmore#
Jak vybrat velikost
Průměr podle stroje a podle patky
Silentblok musí mít dosedací plochu alespoň tak velkou, jako je patka stroje, jinak se pryž zatíží jen krajem a rychle se prošlápne. Vedeme tři průměry: 40 mm na menší dílenské kompresory a lehčí vzduchotechniku, 50 mm na běžné stacionární stroje a 75 mm na těžké pístové jednotky, kde je co pohlcovat. Když váháte mezi dvěma, vezměte větší — větší objem pryže tlumí lépe a stroj stojí stabilněji.
Výška: kolik místa pod strojem získáte
Výška bloku je zároveň to, o kolik se stroj zvedne. U průměru 40 a 50 mm vybíráte mezi 20, 25 a 30 mm, u sedmdesátipětky mezi 25 a 50 mm. Vyšší blok má víc pryže, takže tlumí víc — ale taky dovolí větší pohyb stroje do stran, což je potřeba vzít v úvahu u všeho, co je ke stroji napevno připojené potrubím.
Kolik kusů
Tolik, kolik má stroj patek — u kompresoru se vzdušníkem to bývají čtyři. Vždycky celou sadu: kdyby jeden roh zůstal na tvrdo, přenos vibrací se tam soustředí a je to horší, než kdyby silentbloky nebyly vůbec.
Montáž
Stroj musí po usazení stát vodorovně a váha má být rozložená rovnoměrně na všechny bloky. Šroubové spoje dotáhněte, ale pryž nestlačujte na doraz — má pracovat, ne být napevno zaklíněná. Pokud je stroj připojený pevným potrubím, počítejte s tím, že se teď smí trochu hýbat; pružná hadice v prvním úseku ušetří spoustu starostí.
Pryž nemá ráda olej a rozpouštědla. Když kompresor na silentblocích stojí v místě, kde se kape olej, utřete to — přírodní kaučuk olejem měkne.
Kde se silentbloky ještě hodí
O tom, jestli silentblok sedne, nerozhoduje druh stroje, ale závit a dosedací plocha patky. Proto se tyhle kusy používají i mimo kompresory — pod elektrocentrály, čerpadla, ventilátory a venkovní jednotky klimatizace, tedy všude, kde se stroj chvěje a stojí na nožičkách.
Platí u toho totéž co u kompresoru: změřte si rozteč a závit na patkách a vyberte průměr, který patku pokryje. Pokud si nejste jistí, vyfoťte patku stroje a pošlete nám to — poradíme, která velikost tam sedne.
Co k tomu patří
Silentbloky jsou jeden díl skládačky kolem vzdušníku. Tady je zbytek.
- Tlakové nádoby a vzdušníky — na jejich patky se silentbloky montují
- Armatury k nádobám — pojistný ventil, manometr a kohouty na vzdušník
- Odpouštěcí ventilky — vypouštění kondenzátu ze dna nádoby
- Hlučnost kompresoru — čím se měří a co s hlukem ještě jde dělat
- Metody snižování hluku — silentbloky jsou jen jedna z cest
Ventilek radí
Kompresor přišroubovaný na tvrdo rovnou do betonu je cesta do pekel.
Lidičky, já vím, že se to zdá jako prkotina. Ale ty otřesy vám časem spolehlivě uklepou trubky nebo rovnou sváry na nožičkách vzdušníku — a prasklý svár na tlakové nádobě se neopravuje, nádoba jde do šrotu. Sada silentbloků je ta nejlevnější pojistka, jakou svému stroji můžete dát. A dvě věci, ať to má smysl: dávejte je pod všechny patky naráz, ne jen pod dvě, a u těžkých strojů berte průměr 50 nebo 75 mm, ať to má pod sebou pořádnou plochu.
Časté dotazy k silentblokům
- Jak poznám, jestli potřebuji vnitřní, nebo vnější závit?
- Podívejte se na patku stroje. Hladká díra v nožičce znamená silentblok s vnějším závitem — čep prostrčíte dírou a zajistíte maticí. Vyčnívající šroub nebo závitový čep znamená vnitřní závit, tedy blok se závitovou dírou. Když si nejste jistí, vyfoťte patku a pošlete nám to.
- Kolik silentbloků potřebuji?
- Tolik, kolik má stroj patek — u kompresoru se vzdušníkem to bývají čtyři. Vždycky celou sadu najednou. Kdyby jeden roh zůstal přišroubovaný natvrdo, vibrace se do něj soustředí a výsledek je horší, než kdyby tam silentbloky nebyly.
- Jaký průměr mám vybrat?
- Takový, aby pokryl patku stroje. Vedeme 40, 50 a 75 mm: čtyřicítku na menší dílenské kompresory, padesátku na běžné stacionární stroje a sedmdesátpětku na těžké pístové jednotky. Mezi dvěma velikostmi volte větší.
- Dá se silentblok použít i pod jiný stroj než kompresor?
- Ano. Rozhoduje závit a velikost patky, ne druh stroje — používají se pod elektrocentrály, čerpadla, ventilátory i venkovní jednotky klimatizace. Postup je stejný: změřte závit na patce a vyberte průměr, který patku pokryje.
- Z čeho jsou silentbloky vyrobené?
- Z přírodního kaučuku o tvrdosti 55° Shore se zalisovanými zinkovanými ocelovými deskami, ve kterých je závit. Pryž je citlivá na olej a rozpouštědla, proto je po úkapech otřete.
- Proč mají vnitřní provedení jiné výšky než vnější?
- Protože je tak dělá výrobce. Vnitřní řada začíná o pět milimetrů výš: kde má vnější provedení 40 × 20 mm, má oboustranné vnitřní 40 × 25 mm. Při výběru s tím počítejte, ať nehledáte velikost, která v daném provedení neexistuje.
Rozměry odpovídají katalogu výrobce. U vnějšího provedení je uvedená délka vyčnívajícího čepu, u vnitřního hloubka závitové díry.
