Přehled metod snižování hluku kompresoru pro techniky

Stručně:

• Nejrychleji snížíte hlučnost kompresoru výměnou sacího filtru, antivibračními podložkami a tlumičem sání.
• Správná identifikace zdroje hluku je klíčem k efektivní redukci, přičemž hlavní jsou sání, výfuk, mechanika a vibrace.

Nejrychlejší a nejspolehlivější snížení hlučnosti kompresoru dosáhnete třemi kroky: okamžitou výměnou sacího filtru, instalací antivibračních podložek pod stroj a montáží tlumiče sání. Tato opatření lze provést během jedné směny, nevyžadují specializované nářadí a přinášejí měřitelný efekt. Střednědobé kroky, jako jsou akustické kryty a potrubní tlumiče, plánujte na dny až týdny. Investiční rozhodnutí, například přechod na šroubový kompresor s VSD pohonem, řešte tehdy, kdy stávající stroj přestane vyhovovat provozním nebo bezpečnostním požadavkům.

Rychlé kroky pro okamžitý efekt:

• Zkontrolujte a vyměňte sací filtr. Zanesený filtr zvyšuje podtlak v sání, mění frekvenční charakter hluku a urychluje opotřebení komponent.
• Doplňte nebo vyměňte mazivo v ložiscích. Nedostatečné mazání je jednou z nejčastějších příčin mechanického hluku.
• Utáhněte všechny montážní šrouby a upevňovací prvky. Uvolněné díly rezonují a zesilují přenášený hluk.
• Podložte kompresor pryžovými antivibrační podložkami nebo silentbloky.
• Zkontrolujte pružné spojky mezi kompresorem a potrubím.

Kdy volat specialistu: Při podezření na poškozená ložiska (kovový skřípot, nerovnoměrný chod), při rezonanci celé konstrukce nebo podlahy a při potřebě stavebního zvukotěsného krytu s řízeným větráním.

Profesionální tip: Před jakýmkoliv zásahem změřte výchozí hladinu hluku zvukoměrem. Bez výchozí hodnoty nelze objektivně ověřit, zda opatření funguje.

Obsah

• Jaké jsou hlavní zdroje hluku u kompresoru a jak je rychle identifikovat?
• Jak měřit hladinu hluku na pracovišti a jaké jsou orientační hodnoty pro kompresory?
• Jaká okamžitá opatření lze provést během jedné směny?
• Jak navrhnout akustický kryt nebo kabinu pro kompresor?
• Jaké tlumiče sání a výfuku vybrat a jak ovlivňují zpětný tlak?
• Jak správně izolovat vibrace a vybrat silentbloky?
• Jak vybrat technologii kompresoru s ohledem na hlučnost?
• Jak postupovat při implementaci: od diagnostiky po ověření výsledků?
• Klíčové poznatky
• Odborná poznámka z praxe
• Časté dotazy

Jaké jsou hlavní zdroje hluku u kompresoru a jak je rychle identifikovat?

Hluk kompresoru pochází ze čtyř základních zdrojů: sání, výfuku, mechanických částí a vibrací přenášených konstrukcí. Správná identifikace zdroje rozhoduje o tom, které opatření nasadit jako první.

Přehled zdrojů hluku:

• Sání: Pulzující proudění vzduchu do kompresoru generuje nízkofrekvenční hluk. Zanesený filtr situaci zhoršuje.
• Výfuk a pulsace: Výtlačná strana produkuje tlakové pulzy, zejména u pístových kompresorů.
• Mechanické části: Ložiska, ozubená kola a pístní mechanismus vydávají hluk při opotřebení nebo nedostatečném mazání.
• Motor: Elektromotor přidává elektromagnetický a ventilační hluk.
• Potrubí a proudění vzduchu: Ostré kolena, zúžení a nevhodné délky potrubí způsobují aerodynamický hluk a rezonanci.
• Vibrace přenášené konstrukcí: Kompresor přenáší vibrace přes rám, podlahu a pevně připojené potrubí do celé budovy.

Rozlišení mezi vzduchem šířeným hlukem a hlukem přenášeným konstrukcí je klíčové, protože každý typ vyžaduje jiné opatření. Zvukovou izolaci (kryty, panely) použijte proti vzduchem šířenému hluku. Antivibrační prvky řeší hluk přenášený konstrukcí.

Postup rychlé identifikace:

1. Přiložte ruku (nebo vibrace měřič) k rámu a potrubí při chodu. Silné vibrace v rámu signalizují strukturální přenos.
2. Dočasně odpojte sací filtr a porovnejte hluk. Výrazná změna potvrzuje sání jako dominantní zdroj.
3. Zkontrolujte výfukovou stranu a vzdušník. Kovové klepání nebo syčení ukazuje na výfukové pulsace nebo netěsnosti.
4. Poslechněte ložiska při volnoběhu bez zatížení. Skřípot nebo nepravidelný zvuk signalizuje mechanické opotřebení.

Profesionální tip: Pokud hluk zní jinak při zatíženém a nezatíženém chodu, jde převážně o aerodynamický nebo výfukový zdroj. Pokud se charakter nemění, hledejte mechanický nebo vibrační původ.

Jak měřit hladinu hluku na pracovišti a jaké jsou orientační hodnoty pro kompresory?

Měření hluku před zásahem a po něm je podmínkou pro ověření účinku opatření. Bez dokumentovaných hodnot nelze prokázat zlepšení ani splnění požadavků BOZP.

Orientační hladiny hluku podle typu kompresoru

Tyto hodnoty jsou orientační a závisí na výkonu, stáří stroje a podmínkách instalace. Podrobnější přehled vlivu hluku na pracovní prostředí nabízí článek o tichém provozu kompresoru.

Postup měření krok za krokem

1. Použijte kalibrovaný zvukoměr třídy 2 nebo vyšší. Mobilní aplikace jsou orientační, ne dostatečné pro dokumentaci BOZP.
2. Umístěte mikrofon ve výšce 1,5 m nad podlahou, 1 m od povrchu kompresoru.
3. Proveďte měření při plném zatížení, při volnoběhu a při startu.
4. Zaznamenejte hodnoty ze čtyř stran stroje a vypočítejte průměr.
5. Opakujte měření po každém zásahu a výsledky zdokumentujte.

Bezpečnostní upozornění: Při trvalé expozici nad 80 dB(A) je povinné používat osobní ochranné prostředky sluchu. Nad 85 dB(A) musí zaměstnavatel zavést program ochrany sluchu a evidovat expozici zaměstnanců podle nařízení vlády č. 272/2011 Sb. Přehled metod redukce hluku v kontextu BOZP najdete také v článku o redukci hluku v provozu.

Jaká okamžitá opatření lze provést během jedné směny?

Většina nízkonákladových opatření nevyžaduje odstavení stroje na více než hodinu. Níže jsou kroky seřazeny podle typického dopadu na hladinu hluku.

Checklist pro směnu:

• Zkontrolujte a vyměňte sací filtr. Zanesený filtr mění charakter hluku a zvyšuje namáhání komponent.
• Doplňte mazivo do ložisek a převodů podle servisního předpisu.
• Utáhněte všechny montážní šrouby, svorky a upevnění potrubí.
• Zkontrolujte stav pryžových podložek pod kompresorem. Ztvrdlé nebo prasknuté podložky přestávají tlumit.
• Nainstalujte pružné spojky (kompenzátory) mezi kompresor a pevné potrubí.
• Odstraňte nebo nahraďte ostré kolena v potrubí za obloukové tvarovky s větším poloměrem.
• Zkontrolujte vzdušník a potrubí na netěsnosti. Syčení uniká vzduch a přidává hluk.

Správná filtrace stlačeného vzduchu chrání kompresor i navazující technologii a zároveň přispívá ke stabilnějšímu a tišší provozu.

Pořadí zásahů podle priority

1. Výměna sacího filtru (okamžitý efekt, nízké náklady).
2. Kontrola mazání a doplnění oleje.
3. Dotažení upevnění a odstranění volných dílů.
4. Instalace antivibračních podložek nebo silentbloků.
5. Montáž pružných spojek na výtlačném potrubí.

Profesionální tip: Po každém zásahu změřte hladinu hluku a zapište výsledek. Pokud konkrétní krok nepřinesl měřitelnou změnu, přejděte k dalšímu. Takto rychle odhalíte dominantní zdroj hluku a nesplýváte zbytečné úsilí na vedlejší příčiny.

Jak navrhnout akustický kryt nebo kabinu pro kompresor?

Akustický kryt dokáže snížit hladinu hluku o 10–20 dB(A), ale pouze tehdy, je-li správně navržen. Nejčastější chybou je zanedbání větrání, které vede k přehřívání a poruchám stroje.

Zásady návrhu akustického krytu:

• Kombinujte absorpci zvuku (minerální vata, akustická pěna) s tuhým izolačním pláštěm (ocelový plech, sendvičový panel).
• Zajistěte přístupové dveře nebo odnímatelné panely pro servis. Kryt bez přístupu znemožňuje údržbu.
• Každý otvor pro chlazení opatřete tlumiči průtoku (kulisové nebo absorpční tlumiče), aby nezrušily akustický efekt krytu.
• Větrací otvory dimenzujte tak, aby teplota uvnitř krytu nepřekročila provozní limit kompresoru.
• Vnitřní povrchy obložte absorpčním materiálem pro omezení odrazů.
• Potrubní průchodky těsněte akusticky, ne jen mechanicky.

Podrobné požadavky na návrh kompresorovny, včetně větrání a odhlučnění, shrnuje průvodce základními požadavky na kompresorovnu.

Checklist pro projektanta:

• Přístupové dveře s akustickým těsněním
• Tlumiče na sacím i výfukovém otvoru krytu
• Odvod tepla s řízeným průtokem vzduchu
• Vnitřní absorpční obložení na všech plochách
• Akusticky těsněné průchodky pro potrubí a kabely
• Teplotní čidlo s alarmem pro případ přehřátí

Profesionální tip: Integrujte větrání do návrhu od začátku, ne jako dodatečnou úpravu. Dodatečně přidané otvory bez tlumičů zruší většinu akustického efektu krytu.

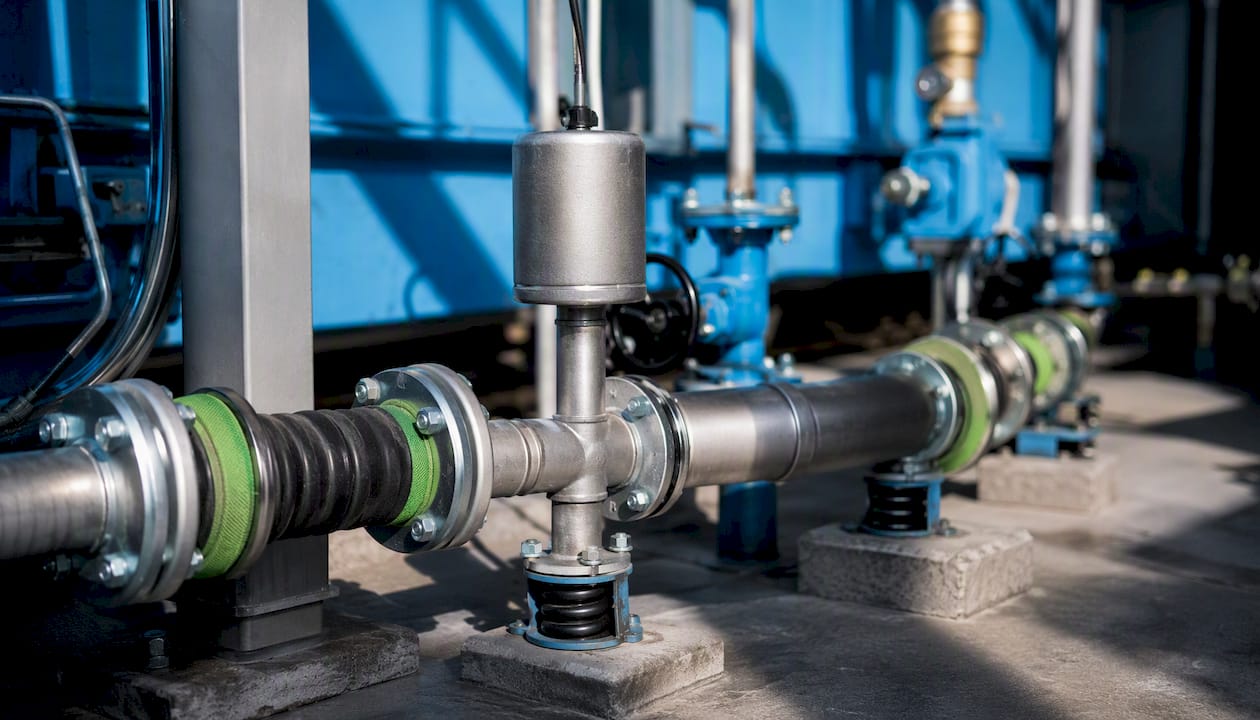

Jaké tlumiče sání a výfuku vybrat a jak ovlivňují zpětný tlak?

Tlumiče jsou nejefektivnější opatření proti středně a vysokofrekvenčnímu hluku na sacím a výfukovém potrubí. Každý typ pracuje na jiném principu a hodí se pro jiný frekvenční rozsah.

Typy tlumičů a jejich použití:

• Odporové (absorpční) tlumiče: Pohlcují zvuk pomocí porézního materiálu. Účinné pro střední a vysoké frekvence, nízká tlaková ztráta.
• Reaktivní (impedanční) tlumiče: Pracují na principu odrazu a interference vln. Vhodné pro nízké frekvence a pulsace výfuku.
• Kombinované (impedance mix): Spojují oba principy, širší frekvenční pokrytí.
• Mikroperforované tlumiče: Tenké perforované desky bez absorpčního materiálu. Vhodné tam, kde nelze použít vláknitý materiál (čisté provozy).

Porovnání typů tlumičů

Zpětný tlak je klíčový kompromis: každý tlumič zvyšuje odpor v potrubí. Při dimenzování vybírejte tlumič s tlakovými ztrátami do 0,5 % provozního tlaku kompresoru, jinak se snižuje výkon a zvyšuje spotřeba energie.

Instalační zásady: Tlumič umístěte co nejblíže ke zdroji hluku. Vyhněte se rezonujícím délkám potrubí (délky odpovídající čtvrtině vlnové délky dominantní frekvence). Pružné spojky před a za tlumičem zabraňují přenosu vibrací do potrubí.

Jak správně izolovat vibrace a vybrat silentbloky?

Vibrace přenášené konstrukcí jsou druhým nejčastějším zdrojem hluku v kompresorovnách. Pevně připojené potrubí a rámy fungují jako akustické mosty a šíří hluk do celé budovy.

Typy antivibračních řešení:

• Pryžové podložky: Nejjednodušší a nejlevnější řešení pro menší kompresory. Vhodné pro frekvence nad 20 Hz.
• Pružinové podstavce: Účinnější pro těžší stroje a nízké frekvence vibrací. Umožňují přesné nastavení tuhosti.
• Pružné spojky a vlnité hadice: Přerušují přenos vibrací z kompresoru do pevného potrubí. Povinná součást každé instalace.

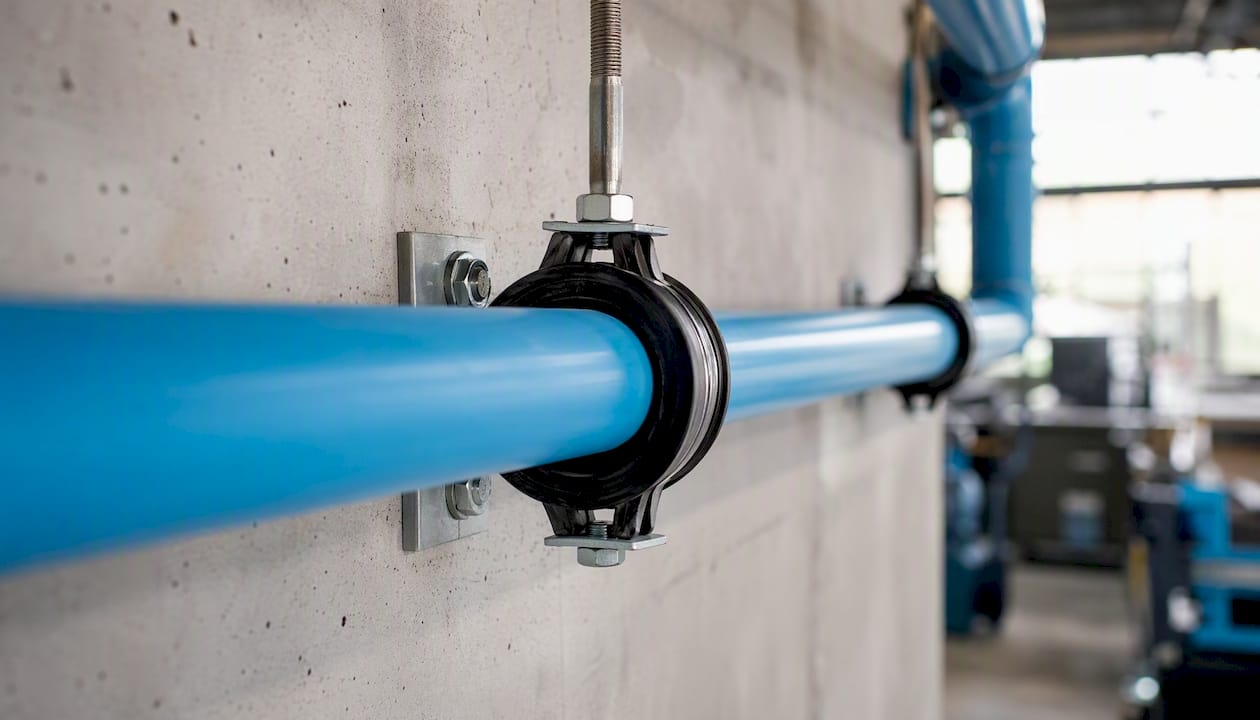

• Pružné závěsy potrubí: Zabraňují přenosu vibrací z potrubí do stropní nebo stěnové konstrukce.

Dimenzování silentbloku závisí na hmotnosti stroje a frekvenci dominantních vibrací. Příliš tuhý silentblok nepruží, příliš měkký způsobuje nestabilitu. Výrobci uvádějí nosnost a frekvenční rozsah v technickém listu.

Diagnostický checklist pro montáž:

• Jsou všechny čtyři (nebo více) podložky rovnoměrně zatíženy? Zkontrolujte vyrovnání stroje.
• Jsou pružné spojky na výtlačném i sacím potrubí?
• Je potrubí zavěšeno na pružných závěsech, ne pevně přišroubováno ke stěně?
• Jsou kompenzovány tepelné dilatace potrubí?
• Neexistují žádné pevné kontakty mezi kompresorem a okolní konstrukcí (šrouby, trubky, kabely vedené bez průchodek)?

Profesionální tip: Nejčastější akustický most vzniká tam, kde instalatér pevně přišroubuje potrubí ke stěně hned za pružnou spojkou. Pružná spojka pak nemá žádný efekt. Potrubí musí být zavěšeno na pružných závěsech po celé délce, ne jen v místě napojení na kompresor.

Jak vybrat technologii kompresoru s ohledem na hlučnost?

Volba technologie je nejdůležitějším rozhodnutím při plánování nové instalace nebo náhrady stávajícího stroje. Hlučnost je jedním z klíčových parametrů vedle výkonu, tlaku a provozních nákladů.

Porovnání technologií podle hlučnosti:

• Pístové kompresory: Nejvyšší hlučnost, typicky 75–85 dB(A). Vhodné pro přerušovaný provoz a nižší výkony. Při trvalém provozu v uzavřených prostorách vyžadují odhlučnění.
• Šroubové kompresory: Střední hlučnost, 65–75 dB(A). Vhodné pro kontinuální provoz. Nižší pulsace výfuku oproti pístovým.
• Scroll kompresory a speciální tiché modely: Nejnižší hlučnost, 60–70 dB(A). Vhodné pro citlivá prostředí (laboratoře, zdravotnictví, kanceláře). Vyšší pořizovací cena.
• VSD (frekvenčně řízený pohon): Snižuje otáčky motoru při nižší poptávce po vzduchu. Výsledkem je nižší hlučnost při částečném zatížení a nižší spotřeba energie. V provozu s proměnnou zátěží může VSD kompresor eliminovat potřebu samostatné odhlučněné strojovny.

Praktické parametry pro výběr průmyslového kompresoru, včetně hlučnosti, shrnuje průvodce výběrem průmyslového kompresoru.

Kdy investovat do nové technologie místo odhlučnění stávajícího stroje:

• Stávající kompresor je starší než 10 let a vyžaduje časté opravy.
• Provozní profil se změnil na kontinuální nebo proměnnou zátěž.
• Hlučnost stávajícího stroje přesahuje 80 dB(A) i po provedení všech opatření.
• Náklady na odhlučnění přesahují 30–40 % hodnoty nového stroje.

Jak postupovat při implementaci: od diagnostiky po ověření výsledků?

Systematický přístup zkracuje dobu realizace a zabraňuje plýtvání prostředky na opatření, která nepřinesou efekt.

Fáze implementace

1. Příprava a měření (hodiny): Změřte výchozí hladinu hluku ze čtyř stran stroje při plném zatížení. Identifikujte dominantní zdroj (sání, výfuk, mechanika, vibrace). Zdokumentujte výsledky.
2. Rychlé zásahy (hodiny až 1 den): Výměna filtru, doplnění maziva, dotažení upevnění, instalace antivibračních podložek a pružných spojek. Orientační náklady: nízké (stovky až nízké tisíce Kč).
3. Střednědobá opatření (dny až 2 týdny): Montáž tlumičů sání a výfuku, úprava potrubních tras, instalace pružných závěsů. Orientační náklady: střední (tisíce až desítky tisíc Kč).
4. Dlouhodobé investice (týdny až měsíce): Stavba akustického krytu nebo kabiny, přechod na tišší technologii (VSD, šroubový nebo scroll kompresor). Orientační náklady: vyšší (desítky až stovky tisíc Kč).

Kontrolní seznam pro ověření účinku:

• Změřte hladinu hluku po každé fázi, ze stejných míst jako při výchozím měření.
• Porovnejte hodnoty před a po. Úspěšné opatření přinese měřitelný pokles.
• Zdokumentujte každý zásah: datum, popis, naměřené hodnoty.
• Pokud hluk po rychlých zásazích neklesne, přejděte k střednědobým opatřením bez prodlení.
• Integrované řešení v návrhu kompresorovny (pohlcování, izolace, izolace potrubí) snižuje celkové náklady a zvyšuje účinnost oproti postupným samostatným zásahům.

Kdy kontaktovat servis Kompresory-vzduchotechnika: Při podezření na poškozená ložiska nebo závažné mechanické závady, při potřebě návrhu akustického krytu s řízeným větráním, při výběru nové technologie nebo při požadavku na měření a dokumentaci hluku pro účely BOZP. Tým Kompresory-vzduchotechnika poskytuje technické poradenství, servisní zásahy a návrhy řešení na klíč.

Klíčové poznatky

Nejrychlejší a nejspolehlivější snížení hlučnosti kompresoru dosáhnete kombinací okamžité údržby, antivibračního uložení a tlumičů sání, přičemž každé opatření ověřte měřením před a po zásahu.

Odborná poznámka z praxe

Technici v provozu se nejčastěji zaměří na akustický kryt jako první řešení, protože je viditelné a působí komplexně. Praxe ale ukazuje, že kryt postavený nad strojem s uvolněnými šrouby, ztvrdlými podložkami a zaneseným filtrem přinese jen zlomek očekávaného efektu. Hluk se jednoduše přenese potrubím dál do budovy.

Správné pořadí je opačné: nejprve odstraňte příčiny hluku u zdroje, pak teprve izolujte to, co zbyde. Tento přístup je levnější a výsledky jsou trvalejší. Investice do krytu dává smysl až tehdy, kdy stroj běží v dobrém technickém stavu a zbývající hluk pochází z neodstranitelných konstrukčních vlastností kompresoru.

Jedna věc, kterou technici pravidelně přehlížejí: potrubí přišroubované pevně ke stěně hned za pružnou spojkou. Spojka pak neplní žádnou funkci a vibrace se šíří dál. Stačí přejít na pružné závěsy po celé délce potrubí a výsledek je okamžitý.

Časté dotazy

Jak odhlučnit kompresor svépomocí?

Začněte výměnou sacího filtru, doplněním maziva a instalací pryžových antivibračních podložek pod stroj. Přidejte pružné spojky na výtlačné potrubí. Tato opatření lze provést během jedné směny bez specializovaného nářadí.

Kolik dB odpovídá 40 dB(A) v praxi?

Hladina 40 dB(A) odpovídá tiché kanceláři nebo klidné obytné místnosti. Standardní pístový kompresor dosahuje 75–85 dB(A), šroubový 65–75 dB(A) a tiché modely 60–70 dB(A).

Jak funguje scroll kompresor a proč je tišší?

Scroll kompresor stlačuje vzduch pomocí dvou spirálových elementů bez pístů a ventilů. Výsledkem je plynulé, pulzace prosté stlačování s hladinou hluku typicky 60–70 dB(A), tedy výrazně nižší než u pístových strojů.

Jak regulovat tlak kompresoru pro snížení hluku?

Nižší provozní tlak znamená nižší zatížení stroje a nižší hluk. Nastavte tlak na nejnižší hodnotu, která ještě splňuje požadavky aplikace. VSD pohon navíc automaticky přizpůsobuje otáčky aktuální poptávce, čímž snižuje hluk při částečném zatížení.

Kdy je nutné přivolat odborníka na měření hluku?

Odborné měření je nutné při trvalé expozici zaměstnanců nad 80 dB(A), při dokumentaci pro BOZP a při návrhu akustického krytu nebo kompresorovny. Kompresory-vzduchotechnika zajišťuje technické poradenství a měření v rámci servisních služeb.
