TL;DR:
- Pracovní cyklus kompresoru je podíl doby, během níž zařízení pracuje pod zatížením, vyjádřený v procentech. Pístové kompresory by měly mít maximálně 50 % cyklu, šroubové však mohou pracovat až při 100 %. Správné řízení a monitoring pracovního cyklu prodlužují životnost a zvyšují efektivitu zařízení.
Pracovní cyklus kompresoru je definován jako maximální podíl doby, po kterou může kompresor pracovat pod zatížením v rámci jednoho časového úseku, aniž by došlo k přehřátí nebo mechanickému poškození. Tento parametr se vyjadřuje v procentech a přímo určuje, jak dlouho smí zařízení běžet v poměru k době odpočinku. Doporučený pracovní cyklus pro pístové kompresory je zpravidla 50 %, tedy maximálně 30 minut provozu za hodinu. Ignorování tohoto limitu vede k předčasnému opotřebení, zvýšeným nákladům na údržbu a v krajním případě k havárii zařízení.
Co je definice pracovního cyklu kompresoru a jak ho správně chápat

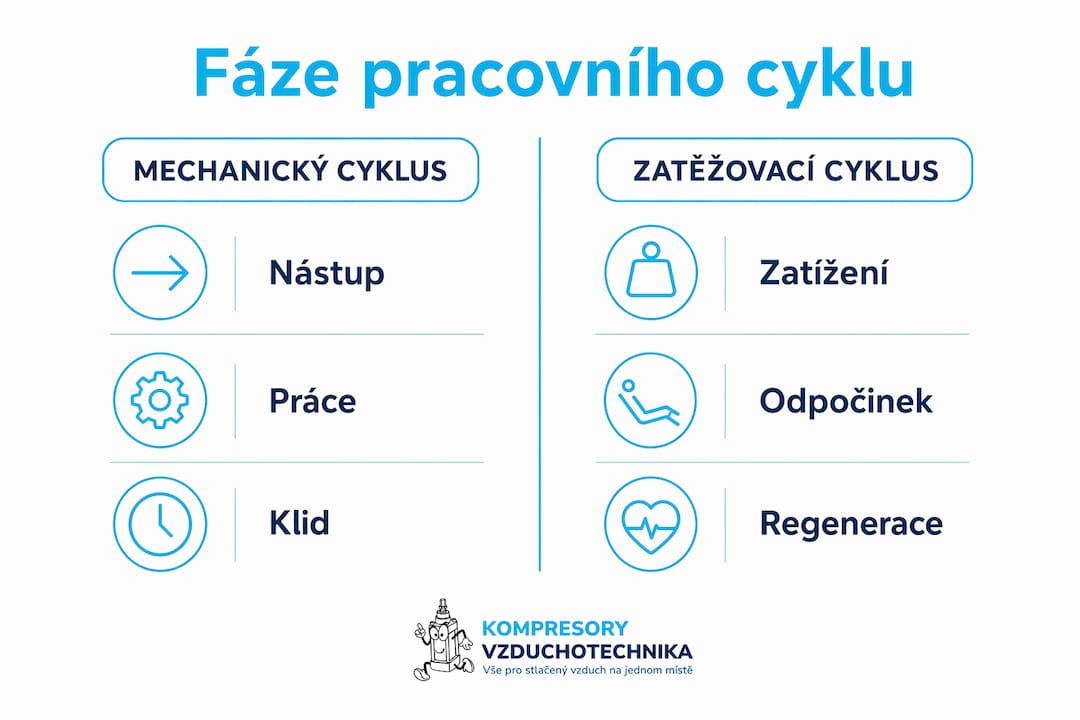

Definice pracovního cyklu kompresoru rozlišuje dva odlišné koncepty, které technici v praxi často zaměňují. Prvním je mechanický cyklus, který popisuje fyzikální fáze stlačování vzduchu uvnitř kompresoru. Druhým je zatěžovací (provozní) cyklus, který vyjadřuje poměr doby provozu pod zatížením k celkové době cyklu včetně klidového stavu.
Pracovní cyklus kompresoru je nutné odlišovat od prosté operační doby. Pístový kompresor s pracovním cyklem přes 50 % může být pro danou aplikaci poddimenzovaný, i když technicky stále funguje. Výsledkem je postupné tepelné namáhání vinutí motoru, ložisek a pístních kroužků, které se projeví až při delším provozu.
Průmyslový standard vychází z jednoduchého vzorce: pracovní cyklus (%) = (doba provozu / celková doba cyklu) × 100. Pokud kompresor pracuje 20 minut a poté odpočívá 20 minut, jeho pracovní cyklus je 50 %. Tento výpočet je základem pro správný výběr zařízení podle provozních potřeb konkrétní výrobní linky nebo dílny.
Jak funguje kompresor a z jakých fází se skládá jeho cyklus
Pracovní cyklus zahrnuje tři hlavní mechanické fáze: sání, stlačování a vypouštění vzduchu. Tyto fáze se opakují v každém otočení klikového hřídele u pístových kompresorů nebo v každé otáčce rotorů u šroubových kompresorů. Pochopení těchto fází je předpokladem pro správnou diagnostiku poruch i optimalizaci provozu.
Fáze pracovního cyklu pístového kompresoru:
- Sání: Píst se pohybuje dolů, podtlak otevírá sací ventil a vzduch vstupuje do válce.
- Stlačování: Píst se pohybuje nahoru, oba ventily jsou uzavřeny, vzduch se stlačuje na požadovaný tlak.
- Výtlak: Při dosažení nastaveného tlaku se otevírá výtlačný ventil a stlačený vzduch proudí do vzdušníku.
- Klidová fáze: Kompresor se zastaví po dosažení horního tlaku spínače a čeká na pokles tlaku pod spodní mez.
Rozdíl mezi mechanickým a zatěžovacím cyklem má přímý dopad na kvalitu stlačeného vzduchu. Při příliš krátkých klidových fázích nestačí vzduch v potrubí vychladnout a kondenzovat vlhkost, což zvyšuje obsah vody ve stlačeném vzduchu. To je kritický faktor zejména v lakovnách, potravinářském průmyslu nebo při výrobě elektroniky, kde vlhkost způsobuje přímé škody na produktech.
Šroubové kompresory pracují na odlišném principu. Dva šroubové rotory se otáčejí v protisměru a vzduch je postupně stlačován podél jejich délky bez přerušení. Tento kontinuální proces eliminuje pulzace tlaku typické pro pístové kompresory a umožňuje provoz při vyšším pracovním cyklu bez tepelného namáhání.
Profesionální tip: Při diagnostice přehřátí kompresoru vždy nejprve zkontrolujte skutečný pracovní cyklus za posledních 8 hodin provozu. Přehřátí způsobené překročením doporučeného cyklu se projeví dříve než selhání způsobené mechanickou závadou.
Jak se pracovní cyklus liší mezi typy kompresorů?
Volba správného kompresoru přímo závisí na požadovaném pracovním cyklu v provozu. Šroubové kompresory jsou konstruovány pro nepřetržitý provoz s pracovním cyklem až 100 %, zatímco pístové kompresory jsou určeny pro přerušovaný provoz. Ignorování tohoto rozdílu vede k nadměrnému opotřebení a vyšším nákladům na údržbu.
| Typ kompresoru | Doporučený pracovní cyklus | Typické aplikace | Chlazení |
|---|---|---|---|
| Pístový jednostupňový | 25–50 % | Dílny, servis, přerušovaný provoz | Vzduchové |
| Pístový dvoustupňový | 50–75 % | Střední výroba, náročnější aplikace | Vzduchové nebo olejové |
| Rotační šroubový | 75–100 % | Průmyslová výroba, kontinuální provoz | Olejové nebo vodní |
| Bezolejový šroubový | 75–100 % | Potravinářství, farmacie, elektronika | Vzduchové nebo vodní |
Pístové kompresory s pracovním cyklem přes 50 % se přehřívají, protože jejich vzduchové chlazení nestačí odvádět teplo vzniklé kompresí. Výsledkem je degradace mazacího oleje, zkrácení životnosti pístních kroužků a v extrémních případech zadření pístu. Šroubové kompresory mají integrované olejové chlazení s termostatickým ventilem, který udržuje provozní teplotu v optimálním rozsahu bez ohledu na délku provozu.
Profesionální tip: Pokud vaše výroba vyžaduje stlačený vzduch více než 6 hodin denně nebo pracovní cyklus nad 60 %, přechod na šroubový kompresor se typicky vrátí v úsporách na údržbě a energii do 2 až 3 let. Podrobné srovnání parametrů najdete v přehledu šroubových a pístových kompresorů.
Při výběru zařízení podle pracovního cyklu je třeba počítat s rezervou. Pokud aplikace vyžaduje 40% cyklus, vyberte kompresor s doporučeným maximem 50 % nebo vyšším. Provoz na hranici maximálního cyklu zkracuje životnost zařízení i při dodržení technických limitů, protože tepelné namáhání se kumuluje.
Jak automatizace řídí pracovní cyklus a chrání zařízení?

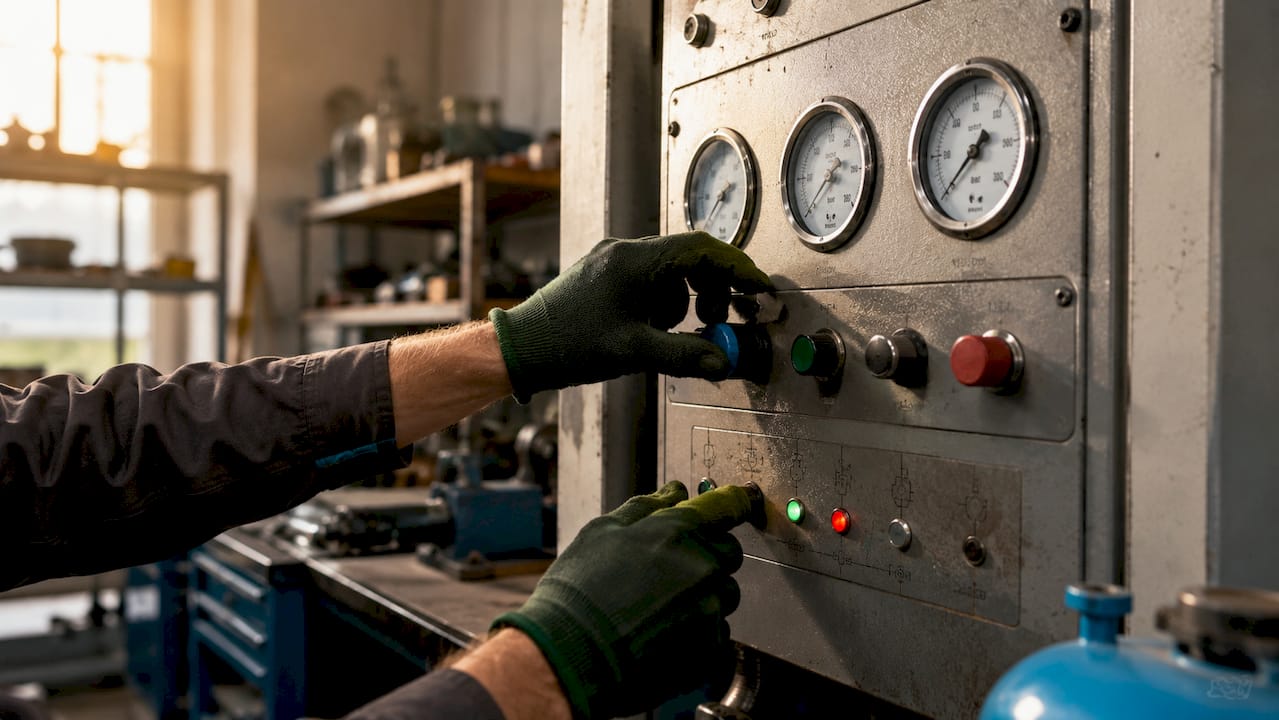

Tlakový spínač automaticky řídí pracovní cyklus kompresoru prostřednictvím nastavených spínacích a vypínacích tlaků, typicky v rozmezí 0,6 až 0,8 MPa. Kompresor se spustí při poklesu tlaku pod spodní mez a zastaví při dosažení horního limitu. Správné nastavení tohoto rozsahu přímo ovlivňuje počet startů za hodinu a tím i celkový pracovní cyklus.
Optimalizace pracovního cyklu prostřednictvím automatizace zahrnuje čtyři klíčové kroky:
- Nastavení tlakového rozsahu spínače: Větší rozdíl mezi spínacím a vypínacím tlakem prodlužuje klidové fáze a snižuje počet startů za hodinu. Doporučený rozdíl je minimálně 1,5 bar.
- Instalace měniče frekvence (VSD): Měnič frekvence přizpůsobuje otáčky motoru aktuální spotřebě vzduchu. Kompresor nemusí cyklicky startovat a zastavovat, ale plynule reguluje výkon. Instalace VSD výrazně zlepšuje efektivitu a spolehlivost.
- Monitorování provozních hodin a počtu startů: Moderní řídicí jednotky zaznamenávají počet cyklů za hodinu, celkové provozní hodiny a teplotní profily. Tato data jsou základem prediktivní údržby.
- Nastavení minimálního tlaku na výtlaku: Příliš nízký minimální tlak způsobuje zbytečně časté starty. Správné nastavení snižuje pracovní cyklus a prodlužuje životnost motoru.
Časté cykly spouštění a zastavování zvyšují opotřebení a snižují efektivitu provozu. Každý start motoru generuje proudový náraz několikanásobně vyšší než jmenovitý proud, který namáhá vinutí a spouštěcí kondenzátory. Omezení počtu startů na maximálně 10 za hodinu je standardní průmyslové doporučení pro pístové kompresory.
Profesionální tip: Při instalaci VSD ověřte kompatibilitu s existujícím tlakovým spínačem. Některé starší spínače nejsou navrženy pro plynulou regulaci a mohou způsobovat nestabilitu tlaku v síti.
Praktické metody sledování a optimalizace pracovního cyklu
Sledování pracovního cyklu v reálném provozu vyžaduje konkrétní nástroje a metodiku. Bez měřených dat nelze rozlišit, zda kompresor pracuje v optimálním režimu nebo zda se blíží kritickému přetížení.
Nástroje a metody pro měření pracovního cyklu:
- Hodiny provozu a hodiny zatížení: Většina průmyslových kompresorů má oddělené počítadlo hodin celkového provozu a hodin provozu pod zatížením. Poměr těchto hodnot udává skutečný pracovní cyklus za sledované období.
- Datalogger teploty: Kontinuální záznam teploty výtlačného vzduchu a oleje odhalí trendy přehřívání dříve, než dojde k poruše. Kritická teplota výtlačného vzduchu u pístových kompresorů je zpravidla 160 °C.
- Analyzátor sítě stlačeného vzduchu: Přístroje jako Fluke 721 nebo systémy od Kaeser Kompressoren zaznamenávají tlakové profily a identifikují úniky vzduchu, které zvyšují pracovní cyklus.
- Termokamera: Infračervená termokamera odhalí přehřáté části motoru, ložisek nebo ventilů bez nutnosti odstavení kompresoru.
| Parametr | Normální rozsah | Kritická hodnota | Doporučená akce |
|---|---|---|---|
| Teplota výtlačného vzduchu | do 120 °C | nad 160 °C | Zkontrolovat chlazení a olej |
| Počet startů za hodinu | max. 10 | nad 15 | Upravit tlakový spínač nebo vzdušník |
| Pracovní cyklus | do 50 % (pístový) | nad 65 % | Zvážit výměnu za šroubový kompresor |
| Teplota oleje | 70–90 °C | nad 100 °C | Zkontrolovat termostat a chladič |
Teplo vzniklé kompresí je klíčovým faktorem ovlivňujícím životnost a provozní efektivitu kompresorů. Ve velkých průmyslových zařízeních lze toto teplo využít prostřednictvím systémů rekuperace pro ohřev vody nebo vytápění provozních prostor, což přináší měřitelné úspory provozních nákladů. Rekuperace tepla je standardní součástí moderních šroubových kompresorů od výrobců jako Atlas Copco nebo Kaeser.
Při optimalizaci pracovního cyklu ve výrobním prostředí je třeba zohlednit i sezónní vlivy. V letních měsících stoupá teplota nasávaného vzduchu, kompresor musí odvádět více tepla a pracovní cyklus se při stejné spotřebě vzduchu prodlužuje. Preventivní kontrola chladicího systému před letní sezónou je standardní součástí plánované údržby.
Klíčové poznatky
Pracovní cyklus kompresoru je kritický parametr, který určuje maximální bezpečné zatížení zařízení a přímo ovlivňuje jeho životnost, efektivitu a náklady na údržbu.
| Bod | Podrobnosti |
|---|---|
| Definice pracovního cyklu | Poměr doby provozu pod zatížením k celkové době cyklu, vyjádřený v procentech. |
| Limit pístových kompresorů | Doporučený maximum je 50 %, tedy 30 minut provozu za hodinu. |
| Šroubové kompresory | Konstruovány pro provoz až při 100 % cyklu, vhodné pro kontinuální výrobu. |
| Automatizace a VSD | Měniče frekvence a správně nastavené tlakové spínače snižují počet startů a prodlužují životnost. |
| Monitoring a prediktivní údržba | Sledování teploty, počtu startů a provozních hodin umožňuje včasnou detekci problémů. |
Zkušenosti z praxe: co technici podceňují
Pracuji s kompresory v průmyslovém prostředí řadu let a opakovaně narážím na stejný problém. Technici sledují tlak a průtok, ale pracovní cyklus ignorují až do okamžiku, kdy kompresor selže. Přitom právě tento parametr je nejjednodušším indikátorem toho, zda je zařízení správně dimenzováno pro danou aplikaci.
Nejčastější chyba, kterou vidím, je instalace pístového kompresoru do provozu, kde se vzduch spotřebovává kontinuálně. Kompresor pracuje na 70 nebo 80 % cyklu, přehřívá se, olej degraduje rychleji a servisní intervaly se zkracují. Provozovatel to řeší opakovanými opravami, místo aby jednou investoval do šroubového kompresoru s výhodami pro průmyslový provoz.
Druhá věc, která mě překvapuje, je podceňování dat z řídicích jednotek. Moderní kompresory zaznamenávají stovky provozních parametrů, ale většina provozovatelů čte jen hodiny do servisu. Analýza trendů pracovního cyklu za posledních 30 dní dokáže předpovědět poruchu s týdenním předstihem. To je rozdíl mezi plánovanou odstávkou a neplánovanou havárií uprostřed výroby.
Doporučuji každému technikovi nastavit si měsíční kontrolu skutečného pracovního cyklu jako standardní součást preventivní údržby. Stačí porovnat hodiny zatížení s celkovými provozními hodinami a výsledek porovnat s doporučením výrobce. Pokud se čísla přibližují maximu, je čas jednat. Přechod na dvoustupňový kompresor nebo instalace VSD jsou konkrétní kroky, které se v praxi opakovaně osvědčily.
— Zdeněk
Produkty pro optimální řízení pracovního cyklu
Kompresory-vzduchotechnika nabízí technické řešení pro každou fázi optimalizace pracovního cyklu, od základní regulace až po komplexní úpravu stlačeného vzduchu.
Pro stabilní a čistý stlačený vzduch jsou klíčové jednotky úpravy vzduchu, které regulují tlak, filtrují kondenzát a mazají pneumatické prvky. Správná úprava vzduchu snižuje zpětné tlakové rázy, které prodlužují pracovní cyklus kompresoru. Kompresory-vzduchotechnika poskytuje odborné poradenství při výběru regulačních prvků a příslušenství pro průmyslové i dílenské aplikace. Celý sortiment kompresorů a pneumatické techniky najdete na kompresory-vzduchotechnika.cz.
FAQ
Co je pracovní cyklus kompresoru?
Pracovní cyklus kompresoru je maximální podíl doby provozu pod zatížením v rámci jednoho časového úseku, vyjádřený v procentech. Například 50% cyklus znamená maximálně 30 minut provozu za hodinu.
Jaký je doporučený pracovní cyklus pro pístový kompresor?
Doporučený pracovní cyklus pro pístové kompresory je zpravidla 50 %. Překročení tohoto limitu vede k přehřátí, rychlejší degradaci oleje a zkrácení životnosti zařízení.
Mohou šroubové kompresory pracovat nepřetržitě?
Ano, šroubové kompresory jsou konstruovány pro nepřetržitý provoz s pracovním cyklem až 100 %. Jejich integrované olejové chlazení zajišťuje stabilní provozní teplotu bez ohledu na délku provozu.
Jak měnič frekvence (VSD) ovlivňuje pracovní cyklus?
Měnič frekvence přizpůsobuje otáčky motoru aktuální spotřebě vzduchu, takže kompresor nemusí cyklicky startovat a zastavovat. Výsledkem je nižší počet startů za hodinu, menší tepelné namáhání a delší životnost zařízení.
Jak poznám, že kompresor pracuje s příliš vysokým pracovním cyklem?
Nejspolehlivějším indikátorem je porovnání hodin zatížení s celkovými provozními hodinami za sledované období. Pokud výsledný poměr překračuje doporučení výrobce, nebo pokud kompresor startuje více než 10krát za hodinu, je pracovní cyklus příliš vysoký.
