Pojistné ventily pro kompresory: 8 a 11 bar

Pojistné ventily

Pojistný ventil je poslední pojistka vzdušníku. Když tlakový spínač nevypne a kompresor žene vzduch dál, je to jediná věc, která tlak pustí ven dřív, než nádoba dostane víc, než unese. Vedeme dvě nastavení — 8,8 bar a 11,0 bar — obě se závitem R 1/4", který sedí na většinu běžných pístových kompresorů.

Které nastavení potřebujete

Rozhoduje štítek vašeho vzdušníku: nastavený tlak ventilu musí odpovídat nejvyššímu provoznímu tlaku nádoby, nikdy ho nesmí přesáhnout. Pro běžný kompresor s nádobou do 10 bar je to 8,8 bar, pro stroje s vyšším tlakem 11,0 bar.

Průtok říká, kolik vzduchu ventil stihne odpustit. Musí být vyšší než to, co kompresor do nádoby dodá — jinak by tlak rostl i při otevřeném ventilu. Výkon svého kompresoru najdete na jeho štítku; když si nejste jistí, napište nám.

#showmore#

Co pojistný ventil dělá

Ventil je zavřený pružinou. Dokud je tlak v nádobě nižší než nastavená hodnota, drží pružina kuželku v sedle a ventil se nijak neprojevuje. Jakmile tlak nastavenou hodnotu překročí, síla od tlaku pružinu přemůže, ventil se otevře a vzduch odchází volně do okolí. Když tlak klesne, pružina kuželku zase usadí.

V praxi se to stane, když selže tlakový spínač — nevypne motor v okamžiku, kdy má. Kompresor pak tlačí dál a bez pojistného ventilu by tlak v nádobě rostl, dokud něco nepovolí. Proto je ventil povinnou výbavou každé tlakové nádoby a proto nemá smysl ho vyřazovat ani přetáčet.

Rýhovaná matice nahoře

Maticí se dá ventil ručně nadzvednout a odfouknout. Slouží to k ověření, že ventil není zalepený usazeninami — zkouška se dělá při nejvyšším provozním tlaku, krátce. Není to způsob, jak vypustit nádobu; na odpouštění kondenzátu je ventilek ve dně vzdušníku.

Co je vyražené na ventilu

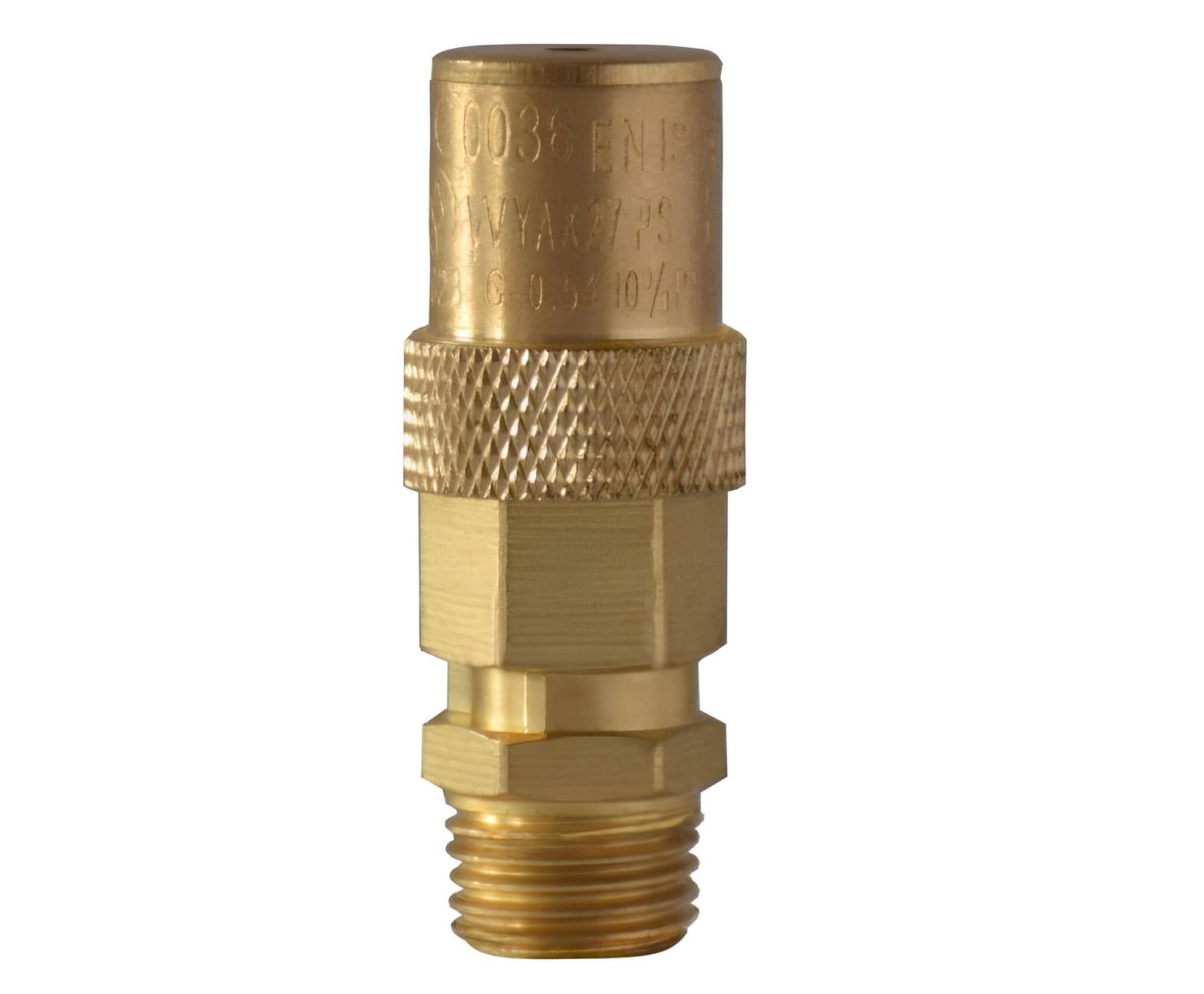

Značení není ozdoba — je to doklad, že ventil prošel posouzením shody. Na těle najdete:

• 0036 — číslo notifikované osoby, která posouzení provedla
• EN ISO 4126-1 — norma, podle níž je ventil proveden
• 28 — průtočný průřez v mm²
• 10 % PS — o kolik smí tlak stoupnout, než je ventil plně otevřený

Ventily vyhovují směrnici 2014/68/EU (PED) a jsou provedené pro stlačený vzduch podle normy EN ISO 4126-1.

Protokol o nastavení

Protokol o nastavení není součástí dodávky. Ventily přicházejí nastavené z výroby na uvedený tlak, ale bez průvodního dokumentu a bez plomby. Pro běžný kompresor v dílně to stačí. Pokud revizní technik protokol vyžaduje — u tlakových nádob v režimu pravidelných revizí bývá potřeba — sáhněte po průmyslovém provedení, které dodáváme nastavené, zaplombované a s protokolem.

Montáž

Ventil se šroubuje přímo do vzdušníku, do volného výstupu R 1/4". Závit je vnější kuželový, takže těsní sám tvarem; stačí ho obtočit teflonovou páskou nebo konopím. Výfuk musí zůstat volný — nic se na něj nenasazuje a nic se před něj nestaví, jinak ventil nestihne tlak odpustit.

Montuje se do horní části nádoby, do prostoru se vzduchem, ne pod hladinu kondenzátu. Pokud má kompresor ventil už osazený a jen ho měníte, použijte stejné nastavení, jaké měl původní kus.

Co k tomu patří

Pojistný ventil je jeden z prvků, které hlídají tlak. Tohle jsou ty ostatní.

• Tlakové spínače — ten, jehož selhání pojistný ventil řeší
• Odpouštěcí ventilky — na vypouštění kondenzátu ze dna nádoby
• Zpětné ventily — drží tlak v nádobě, když kompresor stojí
• Průmyslová provedení — větší světlosti, s protokolem a plombou

Ventilek radí

Na pojistném ventilu se nešetří a hlavně se na něj nesahá.

Lidi, tohle je nejlevnější díl na celém kompresoru a zároveň jediný, který vás podrží, když se tlakový spínač zblázní a nevypne. Dvě rady. První: vybírejte podle štítku vzdušníku, ne podle toho, na kolik máte nastavený spínač — nastavený tlak ventilu nesmí být vyšší než nejvyšší provozní tlak nádoby. Druhá: jednou za čas nadzvedněte matici a nechte ho odfouknout. Ventil, který se roky neotevřel, se umí zalepit — a to se pozná až ve chvíli, kdy ho potřebujete.

• Tlakové spínače pro kompresory
• Odpouštěcí ventilky kondenzátu

Časté dotazy k pojistným ventilům

Jaký tlak mám vybrat?

Podle štítku vzdušníku — nastavený tlak ventilu nesmí být vyšší než nejvyšší provozní tlak nádoby. Běžný dílenský kompresor s nádobou do 10 bar bere ventil 8,8 bar, stroje s vyšším tlakem 11,0 bar. Když měníte starý kus, použijte stejné nastavení, jaké měl.

Pasuje ventil na můj kompresor?

Oba mají závit R 1/4", tedy vnější kuželový 1/4" — to je nejběžnější rozměr u pístových kompresorů. Šroubuje se do volného výstupu ve vzdušníku. Pokud má váš stroj jiný rozměr, vedeme průmyslová provedení od 1/2" výš.

Dostanu protokol o nastavení?

Ne — u těchto ventilů není součástí dodávky. Ventil je nastavený z výroby, ale bez dokumentu a bez plomby. Když protokol potřebujete, například kvůli revizi tlakové nádoby, objednejte průmyslové provedení.

K čemu je rýhovaná matice nahoře?

K ruční zkoušce. Nadzvednutím matice ventil krátce odfoukne a vy víte, že není zalepený. Dělá se to při nejvyšším provozním tlaku a krátce. Na vypouštění nádoby to není — kondenzát se odpouští ventilkem ve dně.

Co znamená průtok 76 a 120?

Kolik vzduchu ventil stihne odpustit při nastaveném tlaku, v Nm³/h. Musí to být víc, než kolik kompresor do nádoby dodá — hodnotu najdete na štítku stroje. Vyšší nastavený tlak znamená i vyšší průtok, protože tlak vzduch z ventilu vytlačuje silněji.

Jak poznám, že je ventil vadný?

Dvěma způsoby. Odfukuje za provozu, i když tlak nedosáhl nastavené hodnoty — pak netěsní sedlo. Nebo nejde nadzvednout maticí a při zkoušce nepustí nic — pak je zalepený. V obou případech se ventil vyměňuje, neopravuje a nepřetáčí.

Můžu si nastavený tlak přetočit?

Ne. Ventil je nastavený a posouzený jako celek; zásahem do pružiny ztrácí platnost posouzení shody i jakákoli jistota, při jakém tlaku se otevře. Když potřebujete jiný tlak, bere se jiný ventil.

Údaje odpovídají katalogovému listu a katalogu výrobce. Pojistný ventil je bezpečnostní prvek tlakové nádoby — pokud si nejste jistí, jaký tlak má váš vzdušník na štítku, ozvěte se, rádi to projdeme s vámi.
