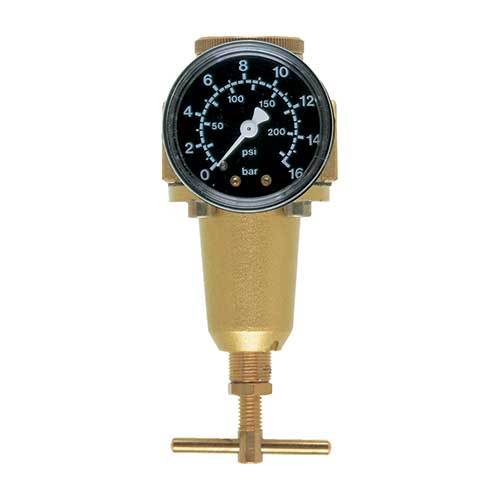

Regulátory tlaku vzduchu 280 a 406 se vstupem do 25 bar

Regulátory tlaku řad 280 a 406 výrobce EWO sníží tlak stlačeného vzduchu z rozvodu nebo vzdušníku – až 25 bar – na pracovní tlak, který potřebuje stroj, nářadí nebo měřicí přístroj. Nastavený tlak drží stálý, i když tlak v rozvodu kolísá a odběr vzduchu se mění.
Jsou to membránové regulátory se sekundárním odvzdušněním: když nastavený tlak snížíte, přebytečný vzduch z výstupu samy odpustí, i bez odběru. Manometr ⌀ 63 mm je v dodávce. Tři velikosti těla pokryjí průtok 2 175 až 5 330 l/min a závity G 1/8" až G 1".
Co regulátory 280 a 406 umí
- sekundární odvzdušnění – tlak na výstupu snížíte i bez odběru vzduchu
- výstup se změnou tlaku v rozvodu téměř nehne (vliv vstupního tlaku pod 2 %)
- manometr ⌀ 63 mm v dodávce, montáž zepředu i zezadu
- regulační rozsahy 0,5–3, 0,5–6, 0,5–10 a 0,5–16 bar
- jemné nastavení tlaku T-rukojetí
- montáž v libovolné poloze, vzduch proudí ve směru šipky
- pro stlačený vzduch i neutrální a netoxické plyny
- tělo ze zinkového tlakového odlitku, membrána a těsnění NBR, provoz −10 až +90 °C
Tři velikosti těla
Velikost určuje průtok. Uvnitř jedné velikosti mají všechny závity stejný průtok – menší závity mají jen redukovaný vstup a výstup.
| Velikost | Kódy | Závity | Průtok | Jmenovitá světlost | Vliv vstupního tlaku | Rozměry | Hmotnost |
|---|---|---|---|---|---|---|---|
| BG 35 | 280.3… | G 1/8"*, G 1/4"*, G 3/8" | 2 175 l/min | DN 10 | < 2 % | 77 / 70 × 160 mm | 1,1–1,22 kg |
| BG 40 | 280.3… | G 3/8"*, G 1/2" | 2 903 l/min | DN 15 | < 2 % | 90 / 82 × 170 mm | 1,37–1,44 kg |
| BG 55 | 406.3… | G 3/4"*, G 1" | 5 330 l/min | DN 20 | < 3 % | 96 / 90 × 186 mm | 1,98–2,13 kg |
* redukovaný · Průtok podle výrobce při vstupním tlaku 8 bar, výstupním 6 bar a poklesu tlaku 1 bar. Rozměry: šířka × celková výška včetně T-rukojeti.
Všechny regulátory se vstupem do 25 bar
| Kód | Velikost | Závit | Regulace | Průtok | Manometr | Hmotnost |
|---|---|---|---|---|---|---|
| 280.312 | BG 35 | G 1/8"* | 0,5–6 bar | 2 175 l/min | 0–10 bar | 1,22 kg |
| 280.313 | BG 35 | G 1/8"* | 0,5–10 bar | 2 175 l/min | 0–16 bar | 1,16 kg |
| 280.314 | BG 35 | G 1/8"* | 0,5–16 bar | 2 175 l/min | 0–25 bar | 1,15 kg |
| 280.321 | BG 35 | G 1/4"* | 0,5–3 bar | 2 175 l/min | 0–6 bar | 1,22 kg |
| 280.322 | BG 35 | G 1/4"* | 0,5–6 bar | 2 175 l/min | 0–10 bar | 1,22 kg |
| 280.323 | BG 35 | G 1/4"* | 0,5–10 bar | 2 175 l/min | 0–16 bar | 1,15 kg |
| 280.324 | BG 35 | G 1/4"* | 0,5–16 bar | 2 175 l/min | 0–25 bar | 1,22 kg |
| 280.331 | BG 35 | G 3/8" | 0,5–3 bar | 2 175 l/min | 0–6 bar | 1,17 kg |
| 280.332 | BG 35 | G 3/8" | 0,5–6 bar | 2 175 l/min | 0–10 bar | 1,17 kg |
| 280.333 | BG 35 | G 3/8" | 0,5–10 bar | 2 175 l/min | 0–16 bar | 1,13 kg |
| 280.334 | BG 35 | G 3/8" | 0,5–16 bar | 2 175 l/min | 0–25 bar | 1,1 kg |
| 280.351 | BG 40 | G 3/8"* | 0,5–3 bar | 2 903 l/min | 0–6 bar | 1,42 kg |
| 280.352 | BG 40 | G 3/8"* | 0,5–6 bar | 2 903 l/min | 0–10 bar | 1,42 kg |
| 280.353 | BG 40 | G 3/8"* | 0,5–10 bar | 2 903 l/min | 0–16 bar | 1,43 kg |
| 280.354 | BG 40 | G 3/8"* | 0,5–16 bar | 2 903 l/min | 0–25 bar | 1,42 kg |
| 280.361 | BG 40 | G 1/2" | 0,5–3 bar | 2 903 l/min | 0–6 bar | 1,37 kg |
| 280.362 | BG 40 | G 1/2" | 0,5–6 bar | 2 903 l/min | 0–10 bar | 1,39 kg |
| 280.363 | BG 40 | G 1/2" | 0,5–10 bar | 2 903 l/min | 0–16 bar | 1,44 kg |
| 280.364 | BG 40 | G 1/2" | 0,5–16 bar | 2 903 l/min | 0–25 bar | 1,38 kg |
| 406.383 | BG 55 | G 3/4"* | 0,5–10 bar | 5 330 l/min | 0–16 bar | 1,98 kg |
| 406.384 | BG 55 | G 3/4"* | 0,5–16 bar | 5 330 l/min | 0–25 bar | 2,13 kg |
| 406.391 | BG 55 | G 1" | 0,5–3 bar | 5 330 l/min | 0–6 bar | 2,08 kg |
| 406.392 | BG 55 | G 1" | 0,5–6 bar | 5 330 l/min | 0–10 bar | 2,05 kg |
| 406.393 | BG 55 | G 1" | 0,5–10 bar | 5 330 l/min | 0–16 bar | 2,0 kg |
| 406.394 | BG 55 | G 1" | 0,5–16 bar | 5 330 l/min | 0–25 bar | 2,1 kg |
Jak vybrat regulátor
- Regulační rozsah podle pracovního tlaku. Zvolte rozsah, jehož horní mez je nad tlakem, který chcete nastavit – ne ale zbytečně vysoko, v menším rozsahu se tlak nastavuje jemněji. Pro 6 bar se hodí rozsah 0,5–10 bar, pro 2 bar rozsah 0,5–3 bar.
- Velikost podle spotřeby vzduchu. Sečtěte spotřebu strojů a nářadí za regulátorem. BG 35 zvládne 2 175 l/min, BG 40 2 903 l/min a BG 55 5 330 l/min. Při nižším tlaku v rozvodu proteče méně – pak volte větší velikost.
- Závit podle potrubí. Průtok na závitu nezávisí. Menší závity v dané velikosti (G 1/8" a 1/4" u BG 35, G 3/8" u BG 40, G 3/4" u BG 55) mají redukovaný vstup a výstup na stejném těle.
Příklad: pneumatické nářadí na 6 bar se spotřebou 1 200 l/min, v rozvodu je 10 bar. Stačí velikost BG 35 s rozsahem 0,5–10 bar, s připojením G 1/4" je to 280.323.
Nevíte, který regulátor vybrat? Vyzkoušejte kalkulačku výběru regulátoru tlaku – podle tlaku v rozvodu, požadovaného tlaku a průtoku.
#showmore#
Jak regulátor se sekundárním odvzdušněním pracuje

- T-rukojetí napínáte pružinu. Pružina tlačí na membránu a ta otevírá ventil – vzduch proudí ze vstupu na výstup.
- Tlak na výstupu tlačí na membránu proti pružině. Když dosáhne nastavené hodnoty, ventil se přivře a proteče jen tolik vzduchu, kolik se odebírá.
- Na kolísání tlaku v rozvodu reaguje výstup jen nepatrně: změna vstupního tlaku se na výstupu projeví z méně než 2 % (u BG 55 z méně než 3 %).
- Když nastavený tlak snížíte nebo tlak na výstupu stoupne, membrána otevře odvzdušňovací otvor a přebytečný vzduch unikne ven. Mezi zavřením ventilu a začátkem odvzdušnění je rozdíl asi 1 bar.
Průtokové křivky
Grafy výrobce ukazují, jak tlak na výstupu klesá s rostoucím průtokem. Každá čára začíná na nastaveném tlaku 2, 4, 6, 8 a 10 bar; vstupní tlak je vždy o 2 bar vyšší než výstupní. Čím plošší čára, tím stabilnější tlak při velkém odběru.



Rozměry
Rozměrové výkresy velikostí BG 40 a BG 55 podle katalogu výrobce, míry v mm (šířka × celková výška včetně T-rukojeti). Výkres velikosti BG 35 je výše u popisu, jak regulátor pracuje.


Montáž a nastavení
- před regulátor zařaďte filtr stlačeného vzduchu – nečistoty z potrubí by poškodily sedlo ventilu
- regulátor namontujte tak, aby vzduch proudil ve směru šipky na těle; montážní poloha je libovolná
- manometr je přiložený volně – našroubujte ho zepředu nebo zezadu, podle toho, odkud na něj budete vidět
- tlak nastavujte zdola nahoru: povolte T-rukojeť pod požadovanou hodnotu a pak ji utahujte, dokud manometr neukáže požadovaný tlak
- do ovládacího panelu se regulátor montuje za závit na krytu pružiny (M20 × 1,5 u BG 35, M22 × 1 u BG 40, M28 × 1,5 u BG 55)

Úhelník i panelová matice se upevňují za závit na krytu pružiny. Do panelu: matice regulátor sevře v otvoru panelu (A). Na stěnu nebo rám: matice na stejném závitu sevře úhelník a ten se přišroubuje (B).
Díly podle velikosti: BG 35 – úhelník 280-134 a matice 323-66 (M20 × 1,5), BG 40 – úhelník 280-132 a matice 280-133 (M22 × 1), BG 55 – úhelník 406-17 a matice 406-18 (M28 × 1,5).
Náhradní díly a příslušenství
Membrána a těsnicí kuželka se v regulátoru časem opotřebují – vyměníte je a regulátor slouží dál. Úhelník a panelovou matici přidejte, když regulátor montujete na stěnu nebo do panelu.
Náhradní manometr ⌀ 63 mm podle regulačního rozsahu: 0,5–3 bar → 213, 0,5–6 bar → 214, 0,5–10 bar → 215, 0,5–16 bar → 216.
Všechny díly k regulátorům najdete v kategorii náhradní díly a příslušenství k regulátorům tlaku.
Technické údaje řady
| Parametr | Hodnota |
|---|---|
| Vstupní tlak | max. 25 bar (PN 25) |
| Regulační rozsahy | 0,5–3 / 0,5–6 / 0,5–10 / 0,5–16 bar |
| Průtok | 2 175 / 2 903 / 5 330 l/min (BG 35 / BG 40 / BG 55) |
| Jmenovitá světlost | DN 10 / DN 15 / DN 20 |
| Vliv vstupního tlaku | < 2 % (BG 35 a 40), < 3 % (BG 55) |
| Sekundární odvzdušnění | ano, hystereze asi 1 bar |
| Manometr | ⌀ 63 mm, rozsah 0–6 až 0–25 bar podle regulačního rozsahu, v dodávce |
| Ovládání | T-rukojeť |
| Montážní poloha | libovolná, průtok ve směru šipky |
| Pracovní teplota | −10 až +90 °C |
| Médium | stlačený vzduch, neutrální a netoxické plyny |
| Materiál | tělo a kryt pružiny zinkový tlakový odlitek, membrána a těsnění NBR |
Ventilek radí
Regulátor dávejte až za filtr a co nejblíž ke spotřebiči. Na manometru pak vidíte tlak, který stroj opravdu dostává.
- vyšší tlak v rozvodu: regulátory 286 se vstupem do 40 bar nebo regulátory 302 do 60 bar
- velký průtok: regulátory 417 až do 25 000 l/min
- velmi přesná regulace: regulátory FDR
- Co je sekundární odvzdušnění?
- Regulátor umí sám odpustit vzduch z výstupu. Když nastavený tlak snížíte, přebytečný vzduch unikne odvzdušňovacím otvorem a tlak klesne hned, ne až s odběrem. Krátké syknutí při snížení tlaku je proto v pořádku.
- Jaký regulační rozsah vybrat?
- Takový, jehož horní mez je nad požadovaným tlakem. Pro 6 bar je vhodný rozsah 0,5–10 bar. Příliš velký rozsah (třeba 0,5–16 bar pro 2 bar) se nastavuje hrubě.
- Je manometr součástí dodávky?
- Ano. Manometr ⌀ 63 mm má rozsah podle regulace: 0–6 bar pro 0,5–3 bar, 0–10 bar pro 0,5–6 bar, 0–16 bar pro 0,5–10 bar a 0–25 bar pro 0,5–16 bar. Je přiložený, našroubujete ho zepředu nebo zezadu.
- Proč má regulátor G 1/4" stejný průtok jako G 3/8"?
- Oba mají stejné tělo velikosti BG 35. Verze G 1/8" a G 1/4" mají jen redukovaný vstup a výstup. Průtok určuje velikost těla, ne závit.
- Co když mám v rozvodu víc než 25 bar?
- Pak potřebujete regulátor pro vyšší vstupní tlak – řadu 286 do 40 bar nebo 302 do 60 bar.
- Můžu regulátor použít i pro jiný plyn než vzduch?
- Výrobce ho určuje pro stlačený vzduch a neutrální, netoxické plyny. U jiného plynu se nás před objednáním zeptejte.
Technické údaje podle výrobce EWO. Průtok měřen při vstupním tlaku 8 bar, výstupním 6 bar a poklesu 1 bar.
Další regulátory najdete v kategorii regulátory tlaku vzduchu.
