Seznam využití redukčních ventilů: průmysl, svařování, plynárenství

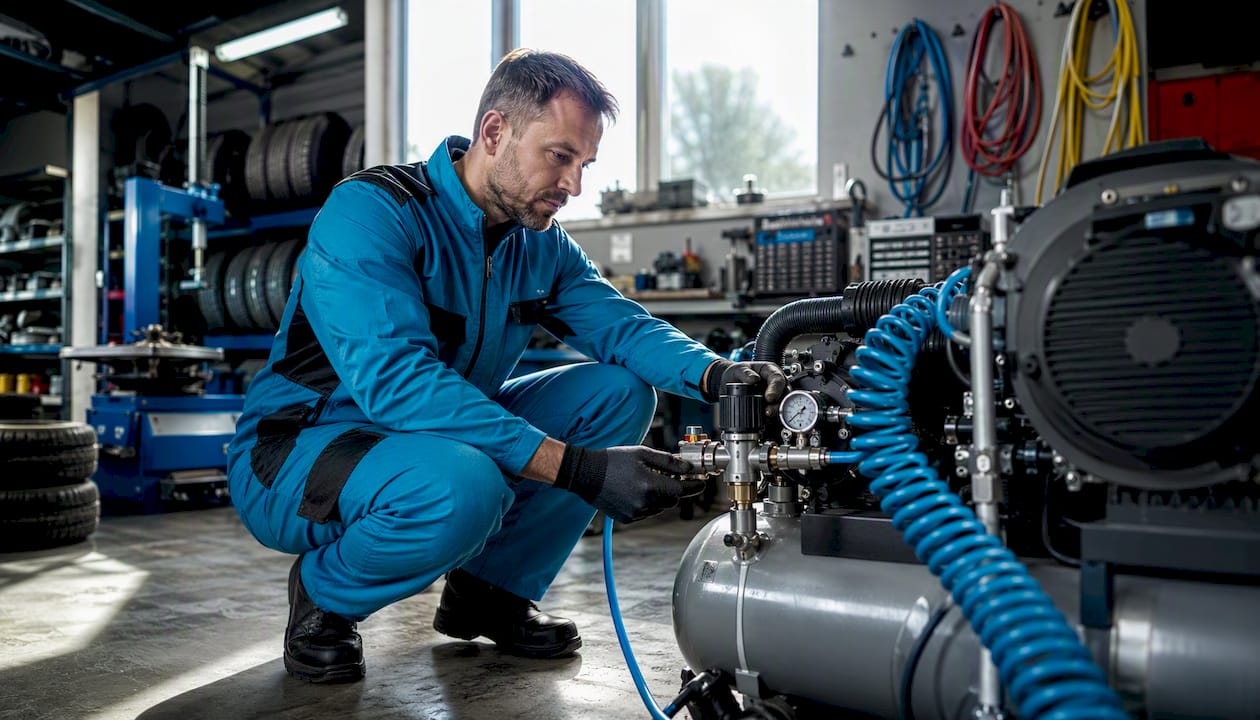

Servisní technik kontroluje stav kompresoru přímo v dílně.

Stručně:

Redukční ventily snižují vysoký tlak z lahve nebo sítě na bezpečnou pracovní hodnotu. Používají se při svařování, průmyslové distribuci plynů, vodovodních a medicínských systémech a vyžadují správný výběr, instalaci a pravidelnou údržbu. Dodává je specializovaný prodejce s certifikací a technickou podporou v České republice.

Redukční ventil snižuje vysoký vstupní tlak z tlakové láhve nebo potrubní sítě na stabilní pracovní tlak. Použití redukčních ventilů pokrývá svařování a řezání, průmyslové rozvody stlačeného vzduchu, distribuci technických plynů, vodovodní a hydraulické systémy i medicínské a laboratorní aplikace. Před prvním použitím vždy zkontrolujte, zda je ventil určen pro daný plyn, ověřte čistotu závitů a povolte regulační šroub dříve, než otevřete láhvový ventil.

Okamžité bezpečnostní kroky:

Ověřte typ ventilu: každý plyn (kyslík, acetylen, argon, CO2) vyžaduje ventil s odpovídajícím závitem a vnitřním nastavením.
Zkontrolujte závity a těsnění na čistotu, bez stop oleje nebo mastnoty, zvláště u kyslíku.
Povolte regulační šroub před otevřením láhvového ventilu, otevírejte pomalu a sledujte manometr.

Profesionální tip: Pro svařování, laboratorní práci nebo jinou aplikaci vyžadující stabilní výstupní tlak při klesající hladině v láhvi volte dvoustupňový ventil. Jednostupňový model je vhodný pro méně náročné průmyslové rozvody, kde kolísání tlaku nevadí.

Obsah

Kde se redukční ventily používají?
Jaké typy redukčních ventilů existují a kdy který zvolit?
Jak vybrat redukční ventil pro konkrétní použití?
Jak správně nainstalovat redukční ventil?
Jak pečovat o redukční ventil a kdy ho vyměnit?
Co nabízí Kompresory-vzduchotechnika pro servis a montáž?
Klíčové poznatky
Zkušenosti z provozu mluví jasně
Kde koupit a nechat namontovat redukční ventil v ČR
Užitečné zdroje a normy
Časté dotazy

Kde se redukční ventily používají?

Redukční ventily se nasazují všude tam, kde je třeba snížit vstupní tlak na bezpečnou a funkční pracovní hodnotu. Níže je přehled hlavních oblastí s konkrétními příklady.

Svařování a řezání:

MIG/MAG a TIG svařování: regulace průtoku a tlaku ochranných plynů (argon, CO2, směsi ArCO2).
Plazmové řezání: přesné nastavení tlaku plazmového a ochranného plynu.
Autogenní svařování a řezání: acetylenové a kyslíkové ventily s oddělenými závity a tlakovými limity.

Plynárenství a rozvody technických plynů:

Snížení tlaku z lahví na pracovní tlak spotřebiče.
Centrální rozvody v průmyslových halách: jeden redukční ventil na vstupu sítě, individuální regulace u každého odběrného místa.
Distribuce inertních plynů (dusík, argon) pro potravinářství, chemii a elektroniku.

Průmysl a výroba:

Pneumatické rozvody stlačeného vzduchu: udržení konstantního pracovního tlaku před pneumatickými nástroji a aktuátory.
Stroje a automatizované linky: ochrana citlivých komponent před tlakovými rázy.
Tlakové zásobníky (vzdušníky): redukční ventil na výstupu vzdušníku zabraňuje přetlaku v rozvodu.

Vodovodní a hydraulické systémy:

Ochrana domácích spotřebičů (pračky, myčky, bojlery) před přetlakem z vodovodní sítě.
Snížení hluku a vibrací v potrubí, prodloužení životnosti armatur.
Hydraulické obvody strojů: stabilizace pracovního tlaku v okruhu.

Medicínské a laboratorní aplikace:

Přesná regulace tlaku medicinálních plynů (kyslík, oxid dusný) v nemocnicích.
Laboratorní přístroje: konstantní tlak pro chromatografy, spektrometry a reaktory.

Jaké typy redukčních ventilů existují a kdy který zvolit?

Výběr správného typu závisí na médiu, požadované přesnosti regulace a provozních podmínkách.

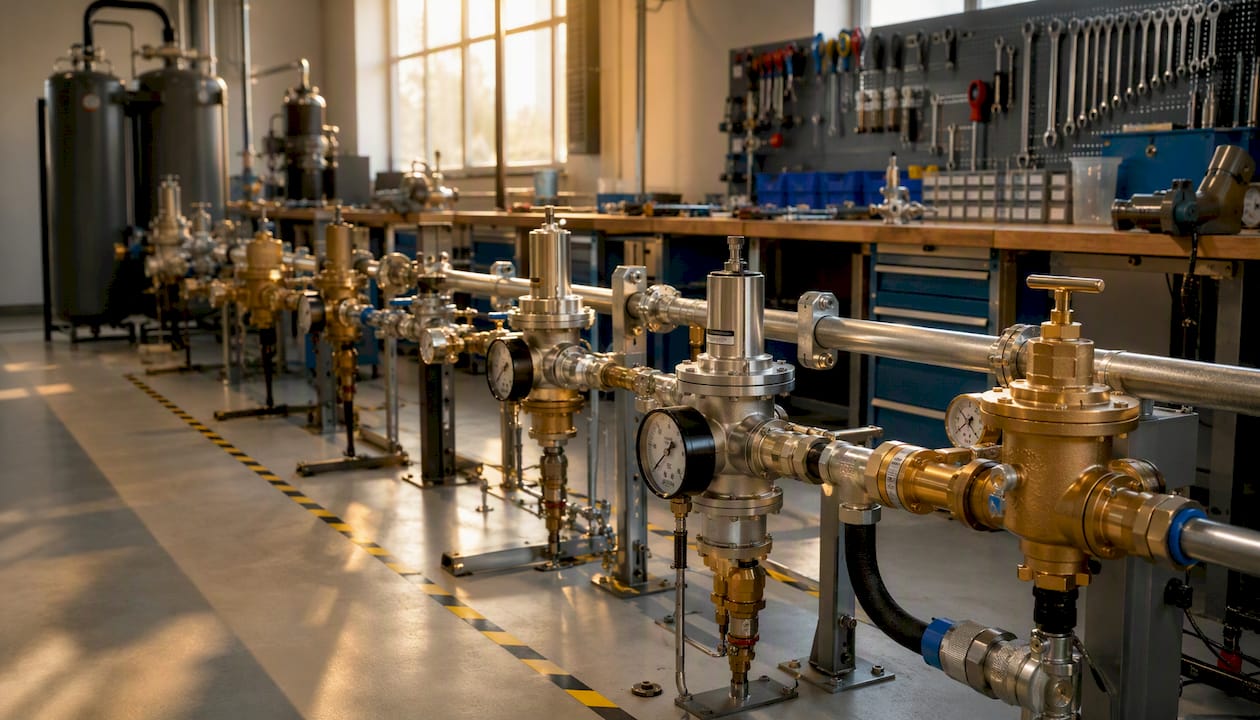

Průmyslové redukční ventily pro plynové potrubí

Jednostupňové vs. dvoustupňové ventily

Jednostupňový ventil sníží tlak v jednom kroku. Výstupní tlak mírně kolísá s klesajícím tlakem v láhvi, což je přijatelné pro méně náročné průmyslové rozvody nebo krátkodobé práce. Dvoustupňový ventil redukuje tlak ve dvou stupních a udržuje výstupní tlak stabilní i při výrazném poklesu tlaku v zásobníku. Pro profesionální svařování, TIG nebo laboratorní práci je dvoustupňový ventil standardem.

Membránové vs. pístové provedení

Membránový ventil reaguje rychleji na změny průtoku a nabízí citlivější regulaci. Hodí se pro nízké až střední tlaky a čisté plyny. Pístový ventil snáší vyšší tlaky a mechanické namáhání, ale jeho odezva je pomalejší. Profesionální svářečské sady pro svařování využívají dvojitou nerezovou membránu s pojistkou proti přetlaku.

Ventily podle média

Médium	Typický závit	Max. vstupní tlak	Poznámka
Kyslík	W 21 × 1/14" LH (pravý)	200–300 bar	Bez oleje a mastnoty
Acetylen	W 19 × 1/14" LH (levý)	—	Max. výstup ≤ 1,5 bar
Argon / CO2	W 21 × 1/14"	200–300 bar	Standardní závit
Stlačený vzduch	G 1/4" – G 1/2"	do 16 bar	Mosaz nebo nerez
Dusík / inertní plyny	W 21 × 1/14"	200–300 bar	Dle čistoty plynu

Acetylenové ventily mají maximální výstupní přetlak omezený na bezpečnou hodnotu; starší typy s vyšším nastavením představují bezpečnostní riziko a měly by být vyměněny.

Materiálové provedení

Mosazné ventily jsou standardem pro většinu technických plynů a stlačený vzduch. Nerezové provedení se volí pro korozní prostředí, agresivní média nebo aplikace s požadavkem na čistotu (potravinářství, farmaceutika). Kyslíkové ventily nesmí obsahovat žádné stopy maziv ani organických materiálů v těsnění.

Jak vybrat redukční ventil pro konkrétní použití?

Správný výběr se odvíjí od čtyř základních parametrů. Projděte je před každým nákupem.

Tlakové rozsahy:

Vstupní tlak: ventil musí být dimenzován na maximální plnící tlak láhve nebo sítě (200 nebo 300 bar pro lahve, 6–16 bar pro průmyslové rozvody).
Výstupní tlak: nastavte na hodnotu požadovanou spotřebičem; u acetylenu nepřekračujte 1,5 bar.

Průtok a přesnost regulace:

Určete požadovaný průtok v l/min nebo m³/h podle spotřebiče.
Pro aplikace s proměnlivým odběrem (více svářecích stanic) ověřte, zda ventil pokryje špičkový průtok bez poklesu tlaku.

Materiál a těsnění:

Kyslík: výhradně ventily označené „O2 čistý“, bez maziv.
Acetylen: ventily s levotočivým závitem, nikdy nezaměňovat s kyslíkovými.
Agresivní média nebo vlhkost: nerezové provedení nebo speciální těsnění (PTFE, EPDM).

Připojení a certifikace:

Postup výběru krok za krokem:

Zjistěte typ plynu a maximální tlak zdroje (láhev, síť).
Určete požadovaný výstupní tlak a průtok spotřebiče.
Ověřte závit láhvového ventilu nebo potrubní přípojky.
Zkontrolujte certifikaci ventilu (ČSN EN ISO 2503 pro svářečské ventily, případně EN 13175 pro lahvové armatury).
Vyberte materiál těsnění a tělesa podle média a prostředí.
U náročných aplikací (svařování, laboratorní práce) zvolte dvoustupňové provedení.

Profesionální tip: Záměna ventilů pro různé plyny je častá a nebezpečná. Závity mohou fyzicky pasovat, ale vnitřní nastavení tlaků a materiály těsnění jsou jiné. Vždy kontrolujte označení na tělese ventilu, ne jen tvar matice.

Jak správně nainstalovat redukční ventil?

Správná instalace předchází nejčastějším příčinám poškození. Nejčastější příčinou zničení redukčního ventilu je otevření láhve při dotaženém regulačním šroubu, kdy membrána praskne a ventil vyžaduje odborný servis nebo výměnu.

Vizuální kontrola: Zkontrolujte závity ventilu i láhvového kohoutku na čistotu, poškození a nepřítomnost mastnoty. U kyslíkových ventilů platí nulová tolerance k olejům.
Upevnění láhve: Umístěte láhev do vertikální polohy a zajistěte ji řetězem nebo svorkou ke stěně nebo vozíku.
Povolení regulačního šroubu: Před připojením k láhvi povolte regulační šroub (otočte doleva) až na doraz, aby byl ventil v klidové poloze.
Připojení k láhvi: Našroubujte matici ventilu na láhvový kohoutek rukou, pak dotáhněte klíčem. Levotočivé závity (acetylen) dotahujte opačným směrem.
Pomalé otevření láhve: Otevírejte láhvový kohoutek pomalu, maximálně o půl otáčky, a sledujte vstupní manometr. Náhlý skok tlaku signalizuje problém.
Nastavení pracovního tlaku: Otáčejte regulačním šroubem doprava, dokud výstupní manometr nezobrazí požadovanou hodnotu.
Kontrola těsnosti: Naneste mýdlový roztok na spoje a sledujte případné bubliny. Nikdy nepoužívejte otevřený oheň.

Umístění ventilu v rozvodu: Redukční ventil umístěte co nejblíže ke zdroji tlaku (láhev, kompresor). V centrálních rozvodech se instaluje na vstupu sítě; individuální regulace u spotřebičů se řeší sekundárními ventily nebo jednotkami úpravy vzduchu. Ventil musí být přístupný pro kontrolu a servis.

Po instalaci ověřte funkci obou manometrů, správné nastavení pojistky proti přetlaku a těsnost všech spojů.

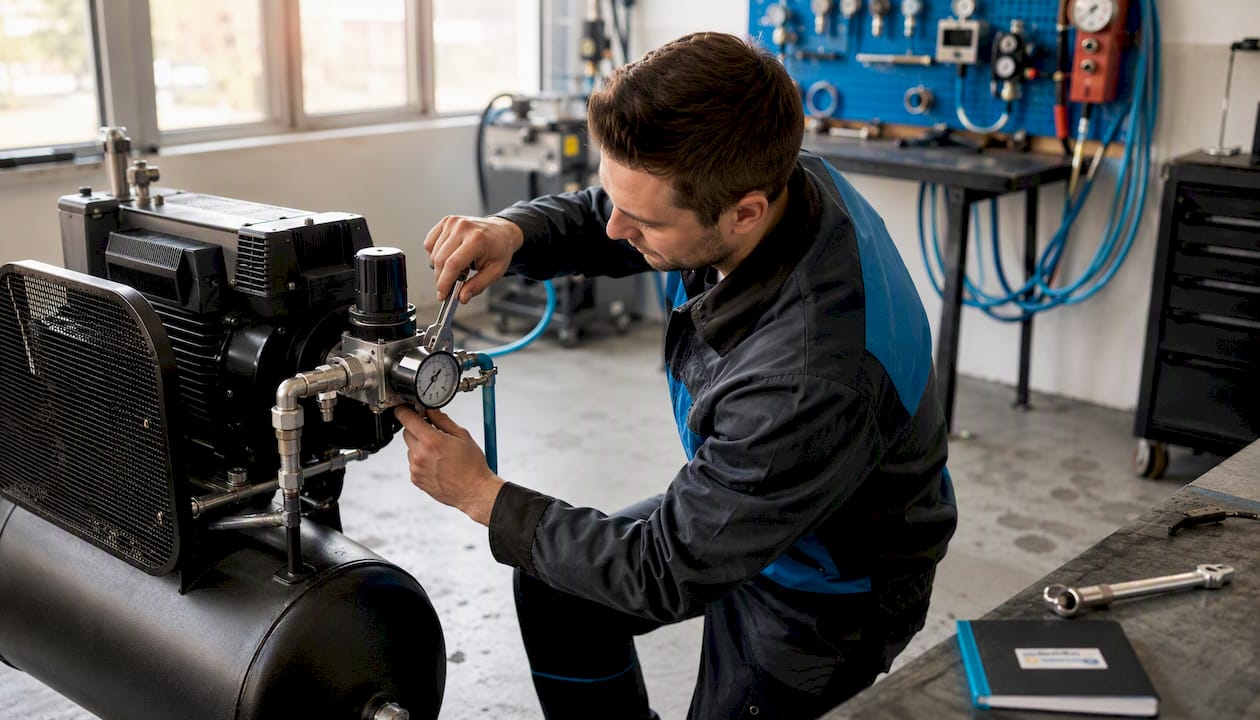

Mechanik právě montuje redukční ventil do systému vzduchového kompresoru.

Jak pečovat o redukční ventil a kdy ho vyměnit?

Pravidelná údržba prodlužuje životnost ventilu a předchází neočekávaným poruchám.

Kontrolní checklist před každým použitím:

Čistota závitů a těsnění, žádné stopy koroze nebo mastnoty.
Integrita membrány: ventil nesmí propouštět plyn při zavřeném spotřebiči.
Funkčnost pojistky: ověřte, že pojistný ventil není zablokovaný nebo přetěsněný.
Správné zobrazení obou manometrů (vstupní i výstupní).

Doporučený plán údržby:

Před každým použitím: vizuální kontrola závitů, těsnění a manometrů.
Měsíčně: kontrola těsnosti mýdlovým roztokem na všech spojích.
Jednou ročně: detailní servis podle pokynů výrobce, výměna těsnění a membrány při sebemenší pochybnosti.
Po každém pádu nebo mechanickém nárazu: okamžitá kontrola nebo výměna.

Kdy ventil vyměnit:

Poškozená nebo prasklá membrána (nejčastěji po otevření láhve s dotaženým regulačním šroubem).
Netěsnosti, které nelze odstranit výměnou těsnění.
Koroze na tělese nebo závitu.
Neschopnost udržet nastavený výstupní tlak.
Manometr ukazuje nulový nebo nestabilní tlak při otevřené láhvi.

Ventily skladujte v suchu, chraňte závity plastovými krytkami a nikdy je neukládejte s připojenou hadicí pod tlakem.

Co nabízí Kompresory-vzduchotechnika pro servis a montáž?

Kompresory-vzduchotechnika poskytuje odborné poradenství, dodávky a servis redukčních ventilů a příslušenství pro průmyslové provozy v celé ČR. Služby zahrnují návrh na klíč, montáž, revize a energetické audity systémů stlačeného vzduchu.

Praktické příklady z provozu:

Výměna poškozené membrány po nesprávném otevření kyslíkové láhve s dotaženým regulačním šroubem.
Odmaštění a čištění závitů kyslíkových ventilů kontaminovaných mazivem z kompresoru.
Záměna acetylenového ventilu za kyslíkový: fyzicky pasující závit, ale nesprávné nastavení tlaku a materiál těsnění. Taková záměna vede k nekontrolovanému přetlaku nebo úniku plynu.
Výměna zastaralých acetylenových ventilů za certifikované modely s limitem 1,5 bar.

Jak Kompresory-vzduchotechnika pomůže při výběru:

Změří skutečný průtok a tlak ve vašem provozu.
Doporučí konkrétní typ a provedení ventilu podle média, tlaku a průtoku.
Zajistí dodávku certifikovaného zboží a montáž na klíč.
Poskytne technickou podporu a nonstop servis.

Nejčastější chyba, kterou vidíme v terénu, je otevření láhve bez předchozího povolení regulačního šroubu. Membrána praskne okamžitě a ventil je neopravitelný. Druhá nejčastější chyba je záměna ventilů pro různé plyny — závity sedí, ale tlakové nastavení a materiály těsnění jsou jiné. Obě chyby jsou 100% preventabilní správným postupem a výběrem certifikovaného zařízení.

Profesionální tip: Při objednávce montáže nebo revize mějte připravené tyto informace: typ plynu nebo média, maximální vstupní tlak zdroje, požadovaný výstupní tlak a průtok, typ závitu a rozměr přípojky. Servisní technik pak přijede připravený a práce proběhne bez zbytečných prodlev.

Klíčové poznatky

Správný výběr, instalace a pravidelná údržba redukčního ventilu jsou základem bezpečného a spolehlivého provozu v průmyslu, svařování i plynárenství.

Bod	Podrobnosti
Typ ventilu podle média	Každý plyn vyžaduje ventil s odpovídajícím závitem, tlakovým limitem a materiálem těsnění.
Bezpečnostní postup instalace	Povolte regulační šroub před otevřením láhve; otevírejte pomalu a sledujte manometr.
Acetylenový limit	Maximální výstupní přetlak acetylenového ventilu je 1,5 bar; starší typy s vyšším limitem vyměňte.
Pravidelná údržba	Vizuální kontrola před každým použitím, detailní servis jednou ročně podle pokynů výrobce.
Kompresory-vzduchotechnika	Dodávka, montáž a servis redukčních ventilů na klíč pro průmyslové provozy v ČR.

Zkušenosti z provozu mluví jasně

Technická literatura o redukčních ventilech je obsáhlá, ale praxe ukazuje, že většina problémů pramení ze dvou zdrojů: ze spěchu při instalaci a z podceňování záměny ventilů. Obě chyby jsou přitom snadno preventabilní.

Co mě na tom překvapuje nejvíce: záměna ventilů pro různé plyny není záležitostí neznalosti. Technici, kteří pracují s plyny roky, ji dělají proto, že závit fyzicky pasuje a ventil „funguje“. Jenže acetylenový ventil na kyslíkové láhvi není jen nesprávný, je to časovaná bomba. Vnitřní nastavení tlaků, materiály těsnění a odolnost vůči oxidaci jsou zásadně odlišné.

Druhý problém, povolení regulačního šroubu, se zdá triviální. Přesto je to nejčastější příčina zničení ventilu v terénu. Membrána praskne okamžitě a ventil je neopravitelný. Přitom stačí jeden krok navíc před otevřením láhve.

Doporučuji každému provozu zavést písemný postup pro práci s tlakovými lahvemi, včetně kontrolního seznamu před každým použitím. Není to byrokracie, je to prevence výpadku výroby a úrazu. Certifikace podle ČSN EN ISO 2503 není jen formalita, je to záruka, že ventil byl testován na podmínky, ve kterých ho budete používat.

Kde koupit a nechat namontovat redukční ventil v ČR

Kompresory-vzduchotechnika nabízí kompletní sortiment pro rozvody stlačeného vzduchu, včetně úpravných jednotek do 18 bar a příslušenství pro průmyslové instalace. Pro náročnější rozvody jsou k dispozici také tlakové nádoby a vzdušníky, které se v kombinaci s redukčními ventily používají ke stabilizaci tlaku v celém systému.

Objednávka montáže nebo revize probíhá přes e-shop nebo přímo kontaktem technického oddělení. Před objednávkou si připravte: typ média, vstupní a výstupní tlak, požadovaný průtok a rozměr přípojky. Firemní zákazníci mohou využít registraci pro speciální ceny a prioritní technickou podporu. Kompresory-vzduchotechnika zajistí dodávku certifikovaného zboží, montáž na klíč a nonstop servis v celé ČR.

Užitečné zdroje a normy

Technické normy pro redukční ventily:

Doporučené zdroje pro technické ověření:

GCE Group: technické příručky a katalogy lahvových redukčních ventilů, bezpečnostní listy pro kyslík a acetylen
KOWAX: návody k obsluze redukčních ventilů, bezpečnostní pokyny pro kyslíkové aplikace
Svarbazar: zásady obsluhy redukčních ventilů, přehled rizik záměny ventilů

Stránky Kompresory-vzduchotechnika pro servis a nákup:

Přehled pneumatických ventilů v průmyslu: aplikace a výběrová kritéria.
Pojistné ventily: funkce a výběr: doplňkové bezpečnostní prvky k redukčním ventilům.
Funkce vzdušníku v pneumatických systémech: jak vzdušník a redukční ventil spolupracují.

Časté dotazy

Na co se redukční ventil používá?

Redukční ventil snižuje vysoký vstupní tlak z tlakové láhve nebo potrubní sítě na stabilní pracovní tlak požadovaný spotřebičem. Používá se ve svařování, průmyslových rozvodech plynů, vodovodních systémech, medicíně a laboratořích.

Kam se redukční ventil umísťuje?

Redukční ventil se instaluje co nejblíže ke zdroji tlaku, tedy přímo na láhvový kohoutek nebo na vstup potrubní sítě. V centrálních rozvodech se doplňuje sekundárními regulátory nebo úpravnými jednotkami u jednotlivých spotřebičů.

Jak se redukční ventil správně připojuje?

Povolte regulační šroub, našroubujte matici ventilu na láhvový kohoutek a dotáhněte klíčem. Poté pomalu otevřete láhvový kohoutek a teprve pak nastavte výstupní tlak otáčením regulačního šroubu doprava.

Jaké jsou dva základní druhy redukčních ventilů?

Jednostupňové ventily sníží tlak v jednom kroku a jsou vhodné pro méně náročné aplikace. Dvoustupňové ventily redukují tlak ve dvou stupních a udržují výstupní tlak stabilní i při klesajícím tlaku v zásobníku, proto jsou standardem pro svařování a laboratorní práci.

Proč nesmí být olej na kyslíkovém ventilu?

Kyslíkové ventily jsou extrémně citlivé na kontaminaci oleji a mazivy. I malé množství mastnoty může při kontaktu s kyslíkem pod tlakem způsobit výbuch. Při podezření na kontaminaci odstavte zařízení a kontaktujte distributora pro odborné čištění.
