Přehled použití pneumatických ventilů v průmyslu 2026

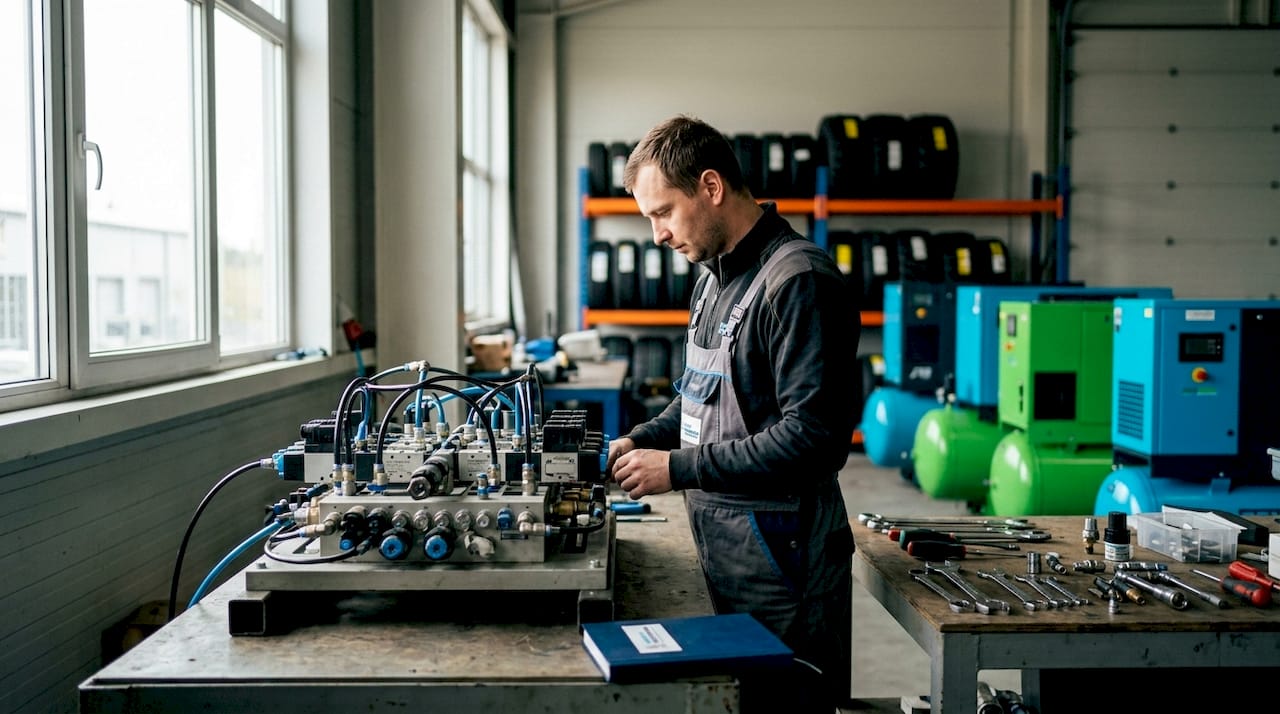

Technik kontroluje sestavu pneumatických ventilů v dílně.

Stručně:

Pneumatické ventily řídí průtok stlačeného vzduchu a určují pohyb a rychlost pneumatických zařízení. Výběr správného typu, dimenzování podle hodnoty Cv a pravidelná údržba jsou klíčem k spolehlivosti systému. Nejčastěji se používají 5/2cestné solenoidové ventily v automatizaci průmyslových linek.

Pneumatický ventil je řídicí prvek, který reguluje průtok stlačeného vzduchu v automatizovaných systémech a přímo určuje pohyb, rychlost a polohu pneumatických pohonů. Přehled použití pneumatických ventilů ukazuje, že správný výběr typu ventilu, jeho dimenzování a údržba rozhodují o spolehlivosti celé výrobní linky. Nejrozšířenějším typem jsou 5/2cestné solenoidové ventily, které se staly průmyslovým standardem pro řízení dvojčinných válců díky rychlosti, opakovatelnosti a přímé integraci s PLC. Technik, který zná funkční rozdíly mezi jednotlivými typy ventilů a umí je správně aplikovat, předchází poruchám a zkracuje prostoje.

Které typy pneumatických ventilů se používají nejčastěji?

Průmyslová praxe rozlišuje několik základních typů ventilů, přičemž každý typ slouží jiné funkci a hodí se pro jinou aplikaci. Volba špatného typu prodlužuje cykly, zvyšuje spotřebu vzduchu a v krajním případě ohrožuje bezpečnost obsluhy.

5/2cestné solenoidové ventily

Tento typ je standardem pro řízení dvojčinných pneumatických válců. Ventil má pět portů a dvě polohy, přičemž elektromagnet přepíná vzduch mezi oběma komorami válce. Elektromagnetické ventily jsou rychlé, opakovatelné a snadno integrovatelné s PLC řídicími systémy. Typické aplikace zahrnují lisovací stroje, montážní automaty a balicí linky.

3/2cestné ventily

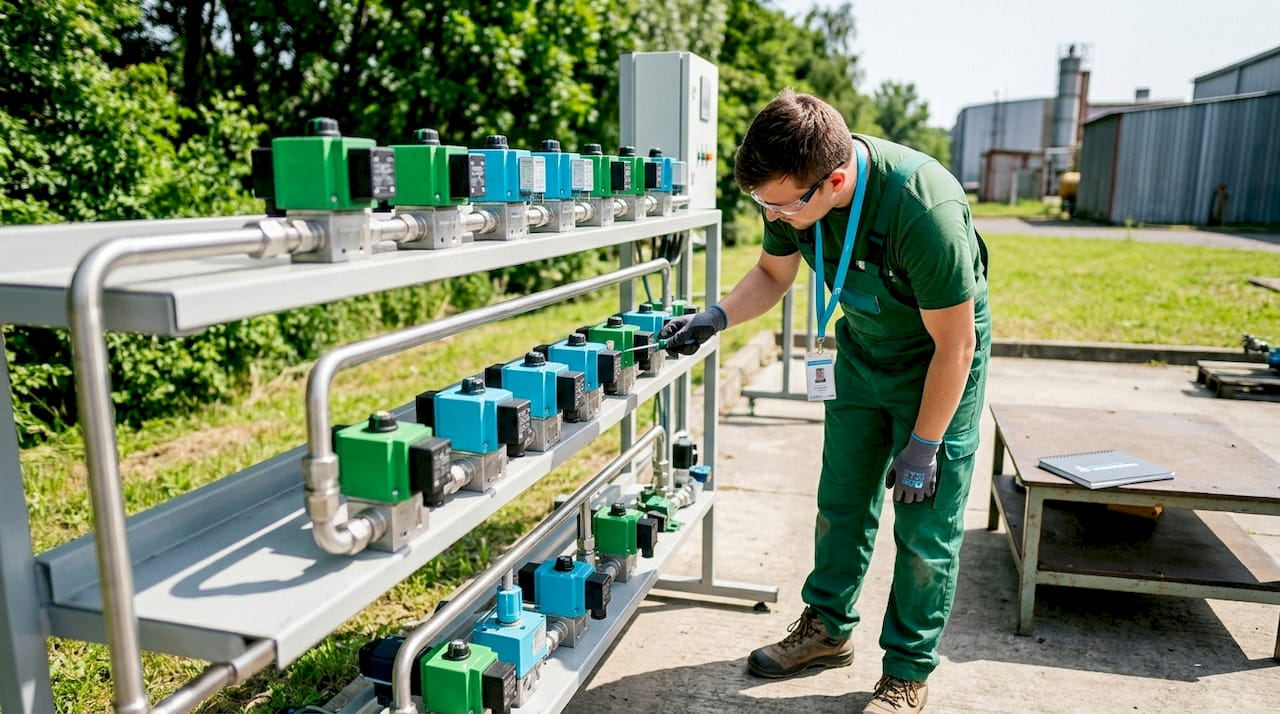

Ruce v rukavicích upravují nastavení 3/2-cestných pneumatických ventilů na ovládacím panelu.

Tři porty a dvě polohy. Ventil buď přivádí tlak na výstup, nebo výstup odvzdušňuje. Používá se pro řízení jednoválcových pohonů s pružinovým návratem, například pro upínací přípravky nebo pneumatické klapky. Jednoduchost konstrukce znamená nižší pořizovací cenu a menší zástavbový prostor.

5/3cestné ventily

Pět portů a tři polohy, přičemž střední poloha definuje chování systému při ztrátě signálu. Tento typ se volí tehdy, kdy je třeba řídit pohyb ve dvou směrech a zároveň definovat bezpečný stav při výpadku napájení. Podrobněji se středovým polohám věnuje samostatná sekce níže.

Přehled nejčastějších typů a jejich typických aplikací:

5/2cestný solenoidový ventil: řízení dvojčinných válců, montážní automaty, lisovací stroje
3/2cestný ventil: jednoválcové pohony s pružinovým návratem, upínací přípravky, klapky
5/3cestný ventil s uzavřeným středem: svislé osy, držení nákladu, bezpečnostní aplikace
5/3cestný ventil s výfukovým středem: horizontální osy s požadavkem volného pohybu při výpadku
5/3cestný ventil s tlakovým středem: aplikace vyžadující tlak v obou komorách válce v klidové poloze
Proporcionální ventily: plynulá regulace průtoku nebo tlaku, robotické aplikace, testovací stanice

Vícecestné ventily v průmyslu tvoří základ každé automatizované pneumatické soustavy. Moderní výrobní linky navíc stále častěji používají ventilové ostrůvky, které sdružují více ventilů na společné liště se sdíleným přívodem vzduchu a datovou sběrnicí pro PLC. Výsledkem je kompaktnější zapojení, jednodušší kabeláž a rychlejší výměna vadného ventilu bez nutnosti odpojovat celý rozvod.

Jak vybrat středovou polohu u 5/3cestných ventilů?

Volba středové polohy je bezpečnostní rozhodnutí, nikoli jen technická preference. Chování ventilu při ztrátě napájení nebo signálu přímo určuje, co se stane s pohonem a s případným nákladem na něm.

Tři dostupné varianty středové polohy se liší zásadně:

Uzavřený střed: všechny porty jsou uzavřeny, válec zůstane v aktuální poloze. Nezbytný pro svislé osy a aplikace, kde nesmí dojít k poklesu nákladu při výpadku napájení.
Výfukový střed: obě komory válce jsou odvzdušněny, píst se může volně pohybovat. Vhodné pro horizontální osy, kde obsluha potřebuje ručně posunout pohon při servisním zásahu.
Tlakový střed: obě komory jsou pod tlakem, válec je zablokován silou vzduchu. Používá se tam, kde je třeba udržet tuhé uchycení bez mechanické brzdy.

Profesionální tip: Před výběrem středové polohy vždy proveďte analýzu rizik podle normy ISO 13849. Nevhodná středová poloha na svislé ose s uzavřeným výfukovým středem může způsobit nekontrolovaný pád nákladu při výpadku napájení.

Nejčastější chybou je použití výfukového středu na svislé ose. Při výpadku napájení se obě komory odvzdušní a gravitace pohne s pístem nekontrolovaně. Uzavřený střed je nezbytný pro každou aplikaci, kde hrozí pád nebo nekontrolovaný pohyb při ztrátě signálu. Tlakový střed se naopak hodí pro svěrné přípravky, kde je třeba udržet upínací sílu i bez aktivního signálu. Správný výběr chrání jak stroj, tak obsluhu.

Jak správně dimenzovat pneumatický ventil?

Dimenzování ventilu začíná hodnotou průtokového koeficientu Cv. Tato hodnota vyjadřuje, kolik průtoku vzduchu ventil propustí při daném tlakovém spádu. Poddimenzovaný ventil vytváří úzké místo v systému a zpomaluje pohyb válce i tehdy, kdy jsou všechny ostatní komponenty správně navrženy.

Postup správného dimenzování zahrnuje tyto kroky:

Stanovit průměr a zdvih válce, z nichž se vypočítá spotřeba vzduchu na jeden cyklus
Určit požadovanou dobu cyklu a z ní odvodit potřebný průtok v litrech za minutu
Zvolit ventil s hodnotou Cv, která pokryje vypočtený průtok s rezervou přibližně 20 %
Ověřit, zda připojovací závit ventilu odpovídá průměru přívodního potrubí
Zkontrolovat maximální pracovní tlak ventilu vůči provoznímu tlaku systému

Profesionální tip: Při výpočtu Cv nezapomínejte na tlakový spád na přívodním potrubí a fitinkách. Reálný tlak na vstupu ventilu bývá o 0,5–1 bar nižší než tlak na výstupu kompresoru, zejména u dlouhých rozvodů.

Hodnota Cv je kritická pro výslednou rychlost pohybu a spolehlivost cyklu. Technici, kteří dimenzují ventil pouze podle průměru závitu bez výpočtu průtoku, se pravidelně setkávají s tím, že válec nedosahuje požadované rychlosti ani při plném provozním tlaku. Testování parametrů ventilu přímo na stroji před finální montáží ušetří čas při uvádění do provozu. Měření doby cyklu při různých nastaveních škrticích ventilů odhalí, zda ventil skutečně není úzkým místem systému.

Jak pečovat o pneumatické ventily a předcházet poruchám?

Nejčastější příčinou selhání ventilů je špinavý nebo vlhký přívod vzduchu s pevnými částicemi. Nečistoty způsobují korozi těsnění, zasekávání šoupátka a zkrat cívky elektromagnetu. Prevence je přímočará a levná ve srovnání s náklady na výměnu ventilu nebo neplánovanou odstávku linky.

Pravidelná údržba pneumatických ventilů zahrnuje tyto body:

Kontrola a čištění filtru FRL jednotky každý týden nebo podle pokynů výrobce. Zanesený filtr snižuje tlak a propouští nečistoty dál do systému.
Vypouštění kondenzátu z filtru a vzdušníku denně nebo automaticky pomocí automatického odvzdušňovacího ventilu.
Kontrola hladiny oleje v maznici FRL jednotky. Nedostatečné mazání urychluje opotřebení těsnění šoupátka.
Vizuální kontrola těsnosti přívodního potrubí a připojovacích fitinků. Únik vzduchu zvyšuje spotřebu a snižuje tlak na vstupu ventilu.
Ověření funkce manuálního ovládání ventilu. Ruční sepnutí bez elektrického signálu okamžitě ukáže, zda je problém mechanický nebo elektrický.

Manuální ovládání ventilu je při diagnostice poruch klíčovým nástrojem. Technik, který ručně sepne ventil a pohon se pohne, ví, že problém není mechanický, ale elektrický nebo v řídicím systému. Tato jednoduchá zkouška zkracuje dobu diagnostiky na minimum. Diagnostika problémů ventilů trvá méně než 2 hodiny při správné údržbě a znalosti systému. Investice do kvalitní FRL jednotky se vrátí v prodloužené životnosti ventilů a nižším počtu neplánovaných odstávek.

Profesionální tip: Při záměně ventilu vždy zkontrolujte stav přívodního potrubí a fitinků. Nový ventil v zaneseném systému selže stejně rychle jako ten původní.

Servis a čištění pneumatických systémů by měl být součástí plánované preventivní údržby každé výrobní linky. Technik, který zná systém a pravidelně kontroluje FRL jednotky, předchází většině poruch ventilů dříve, než způsobí prostoj.

Klíčové poznatky

Správný výběr typu ventilu, dimenzování podle hodnoty Cv a pravidelná údržba FRL jednotek jsou tři podmínky spolehlivého provozu pneumatického systému.

Bod	Podrobnosti
Nejčastější typ ventilu	5/2cestný solenoidový ventil je standardem pro řízení dvojčinných válců v automatizaci.
Středová poloha jako bezpečnostní volba	Uzavřený střed je nezbytný pro svislé osy, výfukový umožňuje volný pohyb při servisním zásahu.
Dimenzování podle Cv	Poddimenzovaný ventil zpomaluje cyklus i při správném tlaku; rezerva 20 % nad vypočteným průtokem je minimum.
Prevence poruch	Kvalitní FRL jednotka s pravidelnou kontrolou filtru a maznice předchází většině selhání ventilů.
Manuální ovládání	Ruční sepnutí ventilu při diagnostice okamžitě oddělí mechanickou závadu od elektrické nebo řídicí.

Zkušenosti z praxe: co technici přehlíží nejčastěji

Za roky práce s pneumatickými systémy jsem zjistil, že většina poruch ventilů není způsobena vadou součástky, ale špatným návrhem nebo zanedbáním údržby. Technici, kteří přijdou k nefunkčnímu ventilu, okamžitě sahají po multimetru a kontrolují napájení cívky. Přitom by stačilo zkusit manuální ovládání. Pokud ventil mechanicky nefunguje ani ručně, problém je v nečistotách nebo opotřebení šoupátka, nikoli v elektrice.

Druhá nejčastější chyba je podceňování hodnoty Cv při návrhu systému. Vidím to opakovaně: válec správného průměru, správný tlak, ale ventil vybraný podle průměru závitu bez výpočtu průtoku. Výsledkem je pomalý cyklus, který technik pak zbytečně řeší zvyšováním tlaku nebo výměnou válce. Přitom stačí vyměnit ventil za typ s vyšším Cv.

Třetí oblast, kde se chybuje, je volba středové polohy u 5/3cestných ventilů. Výfukový střed na svislé ose vypadá na papíře jako rozumná volba pro snadný ruční posuv. V praxi to znamená, že při výpadku napájení sjede náklad dolů. Pneumatická bezpečnost v průmyslu vyžaduje, aby volba středové polohy vždy vycházela z analýzy rizik, nikoli z intuice nebo zvyku.

Moje doporučení je jednoduché: před každou instalací ventilu si odpovězte na tři otázky. Jaký pohyb ventil řídí? Co se stane při výpadku napájení? Je průtok ventilu dostatečný pro požadovanou rychlost cyklu? Tyto tři otázky eliminují většinu problémů ještě před spuštěním stroje.

— Zdeněk

Pneumatické ventily a komponenty pro průmyslové aplikace

Kompresory-vzduchotechnika nabízí technikům v průmyslu kompletní sortiment pneumatických komponent, od ventilů a FRL jednotek po vzduchové hadice a příslušenství pro rozvody stlačeného vzduchu.

Celý sortiment pneumatiky a hydrauliky zahrnuje ventily pro standardní i náročné průmyslové aplikace. Tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru ventilu podle konkrétní aplikace, pomáhá s dimenzováním a doporučuje vhodné příslušenství. Technici, kteří si nejsou jisti výběrem, mohou kontaktovat zákaznickou podporu přímo na webu a získat odpověď na konkrétní technický dotaz bez zbytečného čekání.

Časté dotazy

Co je 5/2cestný solenoidový ventil?

5/2cestný solenoidový ventil má pět portů a dvě polohy. Elektromagnet přepíná přívod vzduchu mezi oběma komorami dvojčinného válce a je standardním typem pro průmyslovou automatizaci.

Jak fungují pneumatické ventily v PLC systémech?

Elektromagnetický ventil převádí elektrický signál z PLC na mechanický pohyb šoupátka. PLC tak přímo řídí směr, rychlost a polohu pneumatického pohonu.

Jaká středová poloha je vhodná pro svislé osy?

Pro svislé osy je správnou volbou uzavřený střed. Při výpadku napájení uzavře všechny porty a válec zůstane v aktuální poloze bez rizika pádu nákladu.

Proč ventil zpomaluje cyklus i při správném tlaku?

Příčinou je nejčastěji poddimenzovaný ventil s nedostatečnou hodnotou Cv. Ventil tvoří úzké místo v systému a omezuje průtok vzduchu bez ohledu na provozní tlak.

Jak často se mají kontrolovat FRL jednotky?

Filtr FRL jednotky se kontroluje týdně, kondenzát se vypouští denně nebo automaticky. Pravidelná kontrola maznice a těsnosti potrubí předchází většině poruch ventilů.
