Seznam úloh pro stlačený vzduch: průvodce pro techniky

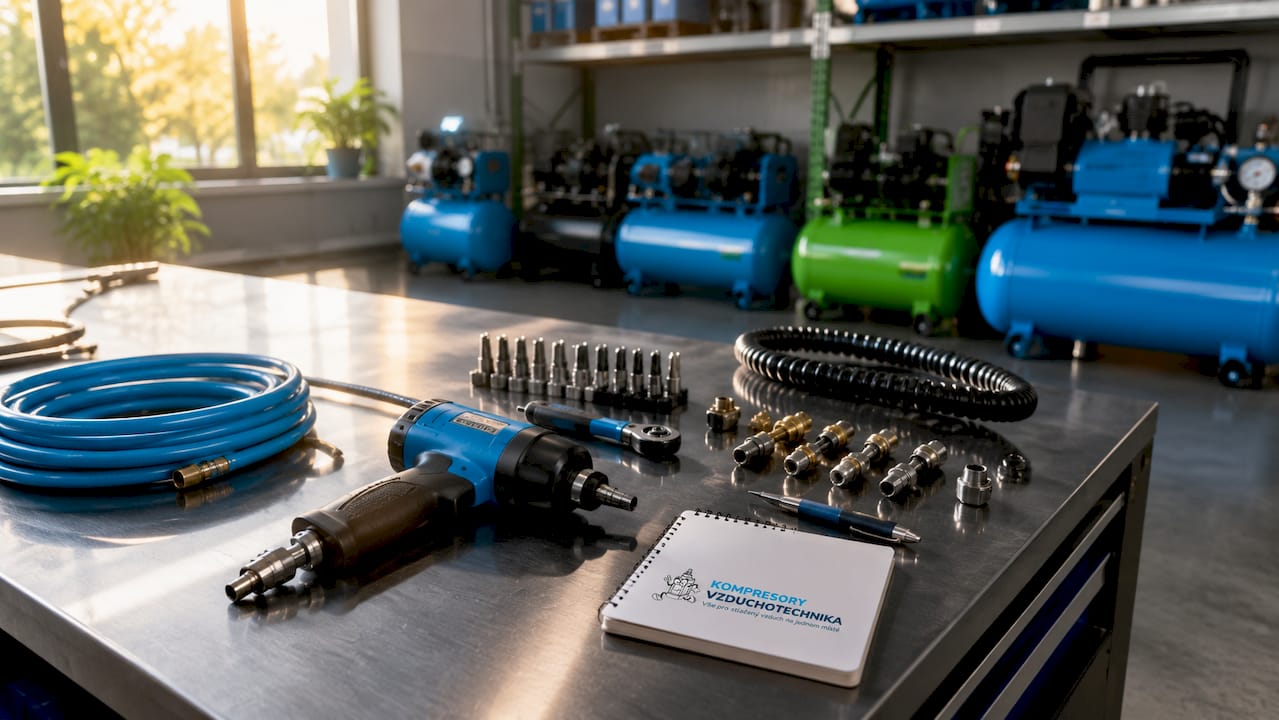

Průmyslová dílna vybavená vzduchovými nástroji a kompresory

Stručně:

Stlačený vzduch je drahá energie, tvořící až 80 % nákladů na provoz kompresorů.

Správná plánování a sledování spotřeby pomáhá předcházet zbytečným únikům a snižovat náklady.

Stlačený vzduch je definován jako vzduch stlačený nad atmosferický tlak a uložený v nádobě nebo potrubním systému za účelem přenosu energie. Jde o jednu z nejdražších forem energie v průmyslu. Až 80 % nákladů na provoz kompresoru tvoří spotřeba elektrické energie. Přesto technici v autoservisech, výrobních halách i na stavbách denně pracují se stlačeným vzduchem bez strukturovaného přehledu jeho úloh. Dobře sestavený seznam úloh pro stlačený vzduch mění tento přístup. Pomáhá vybrat správné zařízení, nastavit tlak a předejít zbytečným ztrátám energie.

Jak funguje stlačený vzduch a jeho základní úlohy

Vzduchový kompresor nasává okolní vzduch, stlačuje jej a dodává pod tlakem k pneumatickým zařízením. Tento proces popisuje termodynamický princip přeměny mechanické energie na pneumatickou energii. Výsledkem je přenositelná energie, kterou lze rozvést potrubím na libovolné místo v provozu.

Základní úlohy stlačeného vzduchu v průmyslových systémech zahrnují:

Pohon pneumatického nářadí (brusky, vrtačky, rázové utahováky)
Ofukování a čištění povrchů, součástek a forem
Chlazení výrobních forem rychlým proudem vzduchu
Pohon a řízení automatizačních prvků (válce, ventily, aktuátory)
Lakování a nanášení nátěrů stříkacími pistolemi
Plnění pneumatik a testování těsnosti

Termodynamický princip umožňuje přeměnu mechanické energie na pneumatickou energii ve formě stlačeného vzduchu. To znamená, že každý kilowatt elektrické energie vložený do kompresoru se přenáší jako tlaková energie do nástrojů a strojů.

Profesionální tip: Před výběrem kompresoru vždy zjistěte celkový průtok vzduchu všech připojených nástrojů v litrech za minutu. Podhodnocení průtoku způsobuje pokles tlaku a snižuje výkon celého systému.

1. Pohon pneumatického nářadí

Pohon pneumatického nářadí je nejrozšířenější úlohou stlačeného vzduchu v průmyslu i autoservisech. Vzduchové kompresory umožňují použití rázových utahováků, brusky, vrtaček, lakovacích pistolí a dalších nástrojů. Pneumatické nářadí nabízí vyšší výkon při nižší hmotnosti než elektrické ekvivalenty, což snižuje únavu obsluhy při dlouhodobé práci.

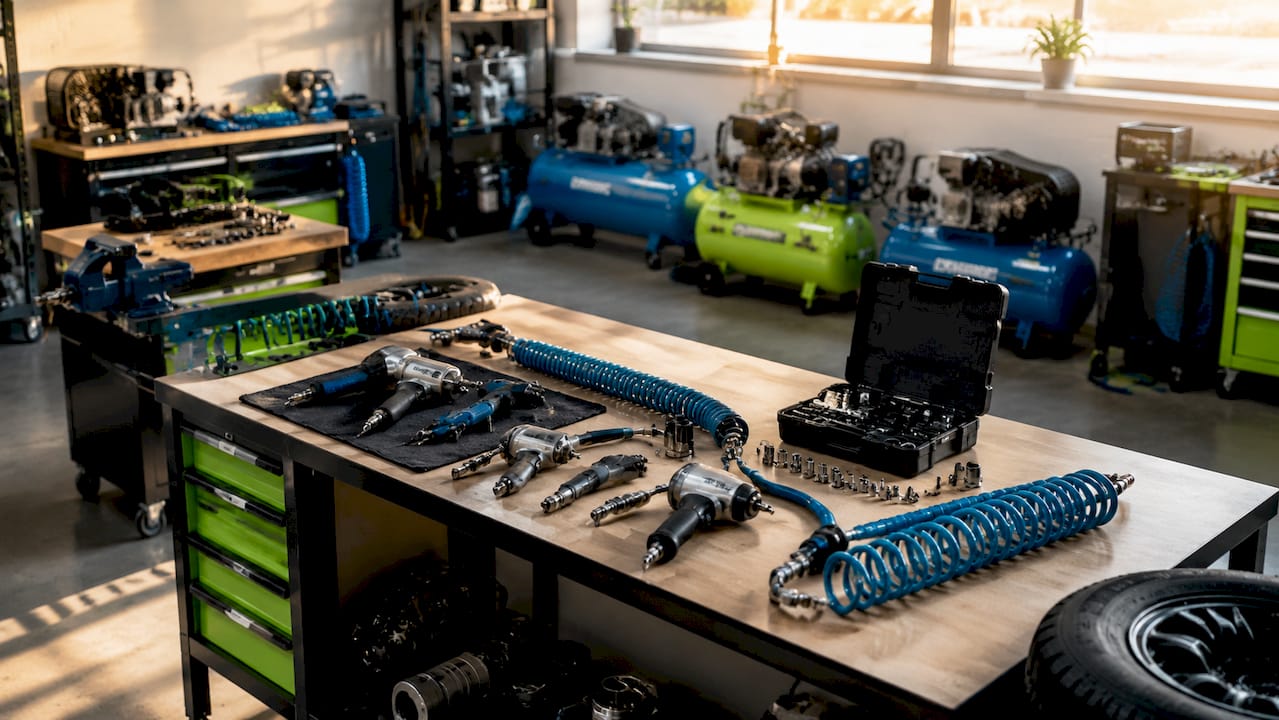

Pneumatická výbava dílny pro opravy aut

Rázový utahovák s pracovním tlakem 6,3 baru a průtokem 200 l/min zvládne demontáž kol osobního automobilu za zlomek času oproti ručnímu nářadí. Brusky a pilníky s pneumatickým pohonem se uplatňují při opracování svárů a povrchů v karosárnách.

2. Ofukování a čištění pracovních ploch

Ofukování stlačeným vzduchem odstraňuje třísky, prach a nečistoty z obrobků, forem a strojních součástí. Tato úloha je rychlá, nevyžaduje chemická rozpouštědla a nezanechává vlhkost na citlivých površích. Vzduchové pistole s regulovatelným průtokem umožňují přesné čištění i v těžko dostupných místech.

Profesionální tip: Při ofukování vždy používejte vzduchové pistole s bezpečnostní tryskou dle normy EN 13463. Přímý proud vzduchu pod tlakem vyšším než 0,5 baru může způsobit vážné zranění při kontaktu s kůží.

Ofukování se uplatňuje v obráběcích centrech, lisovnách plastů i montážních linkách. Správná volba trysky a pracovního tlaku prodlužuje životnost nástrojů a snižuje spotřebu vzduchu.

3. Rychlé chlazení výrobních forem

Stlačený vzduch se využívá pro rychlé chlazení forem v lisovnách plastů a tlakových slévárnách. Vzduch o teplotě okolí nebo chlazený vírovou trubicí snižuje teplotu formy mezi cykly. Kratší chladicí cyklus zvyšuje produktivitu linky bez investice do kapalinového chlazení.

Vírová trubice (Ranque-Hilschova trubice) dokáže z běžného stlačeného vzduchu vyrobit proud o teplotě až 50 °C pod teplotou vstupního vzduchu. Toto řešení nevyžaduje žádné chladicí médium ani elektrické napájení, pouze přívod stlačeného vzduchu.

4. Pohon a řízení v průmyslové automatizaci

Pneumatické válce, ventily a aktuátory tvoří základ automatizačních systémů ve výrobě. Stlačený vzduch pohání lineární i rotační pohyby s rychlou odezvou a jednoduchou regulací. Pneumatické systémy jsou odolné vůči elektromagnetickému rušení a pracují spolehlivě v prašném nebo vlhkém prostředí.

Automatizace a úprava vzduchu jsou klíčové pro spolehlivost a efektivitu pneumatických systémů. Správně nastavený tlak a čistota vzduchu prodlužují životnost pneumatických komponent a snižují počet poruch. Průmyslové standardy ISO 8573 definují třídy čistoty stlačeného vzduchu pro různé aplikace.

5. Lakování a nanášení nátěrů

Stříkací pistole napájené stlačeným vzduchem zajišťují rovnoměrné nanášení barev, laků a základních nátěrů. Kvalita povrchové úpravy závisí na stabilitě tlaku, čistotě vzduchu a správné viskozitě materiálu. Kolísání tlaku o více než 0,2 baru způsobuje nerovnoměrné nanášení a zvyšuje spotřebu barvy.

Karosárny a průmyslové lakovny používají HVLP (High Volume Low Pressure) pistole, které pracují při tlaku 0,7 baru u trysky. Tento systém snižuje odpad barvy a emise těkavých organických látek oproti konvenčním vysokotlakým pistolím.

6. Montáž a demontáž v autoservisu

Pneumatické nářadí v autoservisu zkracuje dobu servisních úkonů a snižuje fyzickou zátěž mechaniků. Rázové utahováky, pneumatické zvedáky a vzduchové vrtačky patří ke standardnímu vybavení každé profesionální dílny. Správný pracovní tlak pro většinu servisního nářadí leží v rozsahu 6–8 barů.

Specifické úlohy v autoservisu zahrnují:

Demontáž a montáž kol rázovým utahovákem (moment 500–1 500 Nm)
Plnění pneumatik na předepsaný tlak dle výrobce vozidla
Čištění karburátorů a vstřikovačů ofukováním
Broušení a leštění karoserie pneumatickými excentrickými brouskami
Testování těsnosti chladicího systému a klimatizace tlakovým vzduchem

Pneumatické nářadí nevyžaduje elektrické napájení přímo u nástroje, což eliminuje riziko zkratu při práci v blízkosti paliva nebo elektrolytů.

7. Stavební pneumatické nářadí a technologie

Na stavbách stlačený vzduch pohání sbíječky, pneumatické kladiva, hřebíkovačky a stříkací zařízení. Přenosné kompresory s objemem vzdušníku 50–200 litrů zásobují více nástrojů současně. Pneumatické sbíječky s energií úderu 40–80 J zvládají demolici betonu, asfaltových povrchů i zdiva.

Hřebíkovačky a sponkovačky napájené stlačeným vzduchem pracují rychlostí 2–3 hřebíků za sekundu. To je výkon, který ruční nářadí nedosáhne. Stavební firmy volí pneumatické nářadí také proto, že snáší prašné a vlhké podmínky lépe než elektrické přístroje.

8. Plnění a testování tlakových nádob

Stlačený vzduch slouží k plnění pneumatik vozidel, průmyslových kol a tlakových nádob. Testování těsnosti svarů, potrubí a tlakových nádob probíhá přivedením vzduchu na zkušební tlak a sledováním poklesu. Tato metoda je bezpečnější než hydraulické zkoušení, protože vzduch při úniku nevytváří kapalinový ráz.

Průmyslové normy ČSN EN 13445 a ČSN EN 286 stanovují postupy tlakových zkoušek pro tlakové nádoby. Správné provedení zkoušky vyžaduje kalibrovaný manometr a přesně definovaný zkušební tlak.

9. Přeprava a manipulace materiálu

Pneumatická doprava sypkých materiálů přesouvá prach, granulát nebo prášek potrubím bez mechanických dopravníků. Vzduch pohání materiál tlakovým nebo sacím principem na vzdálenosti desítek metrů. Tato úloha se uplatňuje v potravinářství, chemickém průmyslu a výrobě plastů.

Pneumatické ejektory a přísavky manipulují s křehkými nebo hladkými předměty bez mechanického poškození. Robotická pracoviště používají vakuové přísavky napájené stlačeným vzduchem pro přesnou manipulaci s díly.

10. Optimalizace a monitoring spotřeby stlačeného vzduchu

Kontrola a eliminace úniků stlačeného vzduchu přináší největší okamžité úspory. Úniky dosahují 10–30 % vyrobeného množství vzduchu, v extrémních případech i 50–60 %. Pravidelná kontrola a odstranění úniků přináší úsporu až 42 % energie spotřebované systémem stlačeného vzduchu.

Klíčové kroky pro snížení ztrát a nákladů:

Detekce úniků ultrazvukovým detektorem v pravidelných intervalech (doporučeno čtvrtletně)
Sledování tlakového režimu průběžným měřením na více místech rozvodu
Čištění a výměna filtrů odlučovačů kondenzátu a vzduchových filtrů dle servisního plánu
Nastavení minimálního pracovního tlaku pro každou aplikaci zvlášť
Kontrola kondenzátu a jeho pravidelné odvádění z vzdušníku a rozvodů

Profesionální tip: Každý bar zbytečného přetlaku zvyšuje spotřebu energie kompresoru přibližně o 7 %. Nastavte tlak vždy na nejnižší hodnotu, při které nástroj nebo stroj spolehlivě pracuje.

Správné vedení rozvodů a kvalita stlačeného vzduchu přímo ovlivňují životnost pneumatických komponent. Vlhkost a nečistoty ve vzduchu způsobují korozi ventilů, ucpání trysek a předčasné opotřebení těsnění.

Oblast optimalizace	Dopad na provoz
Detekce a oprava úniků	Úspora 10–42 % energie systému
Snížení pracovního tlaku o 1 bar	Pokles spotřeby energie o cca 7 %
Pravidelná výměna filtrů	Prodloužení životnosti nástrojů a ventilů
Automatická regulace kompresoru	Eliminace chodu naprázdno a zbytečné spotřeby

Klíčové poznatky

Efektivní využití stlačeného vzduchu vyžaduje strukturovaný přehled úloh, pravidelnou údržbu a sledování spotřeby, protože nekontrolované ztráty a špatně nastavený tlak přímo zvyšují provozní náklady.

Bod	Podrobnosti
Stlačený vzduch je drahá energie	Až 80 % nákladů tvoří elektřina, proto každá ztráta přímo zvyšuje provozní výdaje.
Úniky jsou největší zdroj ztrát	Detekce a oprava úniků přináší úsporu až 42 % energie systému.
Tlak nastavujte na minimum	Každý zbytečný bar zvyšuje spotřebu energie o přibližně 7 %.
Čistota vzduchu chrání komponenty	Vlhkost a nečistoty zkracují životnost ventilů, těsnění a trysek.
Pravidelná údržba snižuje náklady	Čtvrtletní kontrola úniků a servis filtrů udržují systém v optimálním stavu.

Zkušenosti z praxe: co technikům skutečně pomáhá

Pracuji s pneumatickými systémy řadu let a opakovaně vidím stejnou chybu. Technici sestaví rozvod, připojí nářadí a systém spustí. Nikdo ale nesepíše, které úlohy systém pokrývá, jaký tlak každá z nich vyžaduje a kde jsou kritická místa rozvodu. Výsledkem je, že kompresor běží na vyšším tlaku, než je nutné, úniky nikdo neřeší a náklady rostou.

Dobře sestavený seznam úloh pro stlačený vzduch není byrokratická formalita. Je to pracovní nástroj. Když technik ví, že hřebíkovačka potřebuje 5,5 baru a rázový utahovák 6,3 baru, může nastavit regulátor přesně a nekompromisně. Kompresor pak nepracuje zbytečně na 8 barech pro celý rozvod.

Druhá věc, která se v praxi podceňuje, je automatizace regulace kompresoru. Frekvenční měnič nebo tlakový spínač s hysterezí 0,5 baru dokáže snížit spotřebu energie o desítky procent oproti kompresoru s pevnými otáčkami. Investice se vrátí rychle, zejména při dvousměnném nebo třísměnném provozu.

Doporučuji každému provozu jednou ročně projít celý seznam úloh, změřit skutečnou spotřebu vzduchu na každém odběrném místě a porovnat ji s hodnotami z doby spuštění systému. Odchylky ukazují na úniky nebo změny v technologii, které si zaslouží pozornost.

— Zdeněk

Produkty pro rozvody a úpravu stlačeného vzduchu

Kompresory-vzduchotechnika nabízí kompletní sortiment pro budování a provoz systémů stlačeného vzduchu v průmyslu, stavebnictví i autoservisech.

Pro spolehlivé rozvody jsou k dispozici trubky nástrčného systému v průměrech 15–28 mm, vhodné pro rychlou montáž bez speciálního nářadí. Pro čistý a suchý vzduch na odběrných místech slouží jednotky pro úpravu vzduchu s filtry, odlučovači kondenzátu a maznicemi do 10 barů. Tým Kompresory-vzduchotechnika poskytuje technické poradenství při návrhu rozvodu i výběru vhodných komponent pro konkrétní aplikaci.

Časté dotazy

Co je seznam úloh pro stlačený vzduch?

Seznam úloh pro stlačený vzduch je přehled konkrétních aplikací a pracovních postupů, při kterých se stlačený vzduch využívá v průmyslu, autoservisech nebo stavebnictví. Slouží jako praktická pomůcka pro techniky při výběru zařízení, nastavení tlaku a plánování údržby.

Jak funguje stlačený vzduch v pneumatickém systému?

Kompresor nasaje okolní vzduch, stlačí jej a uloží do vzdušníku pod tlakem. Stlačený vzduch se pak rozvede potrubím k nástrojům a zařízením, kde se tlaková energie přemění na mechanický pohyb nebo proud vzduchu.

Jaké jsou nejčastější úniky stlačeného vzduchu a jak je odhalit?

Úniky vznikají nejčastěji na spojích potrubí, hadicových přípojkách a opotřebených těsněních. Detekce probíhá ultrazvukovým detektorem nebo mýdlovým roztokem při přetlaku v systému.

Jaký tlak stlačeného vzduchu je vhodný pro pneumatické nářadí?

Většina pneumatického nářadí pracuje při tlaku 6–8 barů. Přesný pracovní tlak udává výrobce nářadí a nastavuje se regulátorem přímo u odběrného místa.

Jak snížit náklady na stlačený vzduch v provozu?

Největší úspory přináší pravidelná detekce a oprava úniků, snížení pracovního tlaku na minimum nutné pro danou aplikaci a instalace frekvenčního měniče na kompresor pro regulaci výkonu podle aktuální spotřeby.
