Stručně:
- Kompresní stupeň je základní funkcionalita kompresoru, která určuje tlakově efektivní stlačení vzduchu. Správná konfigurace a pravidelná údržba prodlužují životnost a zvyšují účinnost celého systému. Výběr mezi jednoduším a vícestupňovým řešením závisí na požadovaném tlaku a provozních podmínkách.
Kompresní stupeň je definován jako jeden funkční celek kompresoru, ve kterém vzduch projde jedním cyklem stlačení z nižšího tlaku na vyšší. Tento parametr určuje, jak efektivně zařízení vzduch stlačuje, jaký výstupní tlak dosáhne a jak dlouho vydrží bez poruch. Pro techniky a odborníky v oblasti stlačeného vzduchu je pochopení kompresního stupně základem správného výběru, provozu i údržby celého systému. Jednostupňové i vícestupňové konfigurace se liší výkonem, energetickou náročností a vhodností pro konkrétní průmyslové aplikace.
Jak funguje kompresní stupeň a jaký je jeho konstrukční význam?
Kompresní stupeň pracuje na principu zmenšení objemu vzduchu v pracovním prostoru, čímž roste jeho tlak. U pístových kompresorů píst při pohybu stlačuje vzduch v cylindru, ventily řídí vstup a výstup vzduchu a každý cyklus odpovídá jednomu stupni komprese. Šroubové kompresory využívají rotující šroubové rotory, které vzduch postupně stlačují podél osy stroje.
Konstrukční uspořádání stupňů přímo ovlivňuje silové zatížení klikové hřídele, vibrace a propad výkonu. Konfigurace ve tvaru W u trojstupňových pístových kompresorů minimalizuje torzní kmity a prodlužuje životnost ložisek. Technici, kteří tuto závislost podceňují, čelí předčasným poruchám a vyšším nákladům na opravy.
Základní typy uspořádání pístových kompresorů:
- Řadové uspořádání (inline): jednoduché, vhodné pro jednostupňové stroje s nižším tlakem
- V-konfigurace: dva válce svírají úhel, lepší vyvážení sil než řadové uspořádání
- W-konfigurace: tři válce, výrazně nižší vibrace, typické pro vícestupňové průmyslové kompresory
- Hvězdicové uspořádání: více válců rovnoměrně rozložených kolem klikové hřídele, maximální vyvážení
Každé uspořádání ovlivňuje životnost ložisek, úroveň hluku a frekvenci servisních zásahů. Správná konfigurace stupňů snižuje vibrace a torzní kmitání, což přímo prodlužuje životnost zařízení a šetří náklady na údržbu.
Profesionální tip: Při výběru kompresoru pro nepřetržitý provoz vždy ověřte konfiguraci válců. W-konfigurace nebo hvězdicové uspořádání jsou pro 24hodinový provoz výrazně spolehlivější než jednoduchá řadová konstrukce.
Princip práce pístového kompresoru podrobněji popisuje technický rozbor pístových kompresorů, kde najdete i vliv konfigurace na chod a údržbu.
Jaký je kompresní poměr a proč rozhoduje o výkonu?
Kompresní poměr je číslo vyjadřující poměr objemu pracovního prostoru před kompresí k objemu po kompresi. Ve spalovacích motorech se označuje jako kompresní poměr motoru a přímo určuje termodynamickou účinnost celého cyklu. U průmyslových kompresorů platí stejná logika: vyšší poměr znamená větší stlačení vzduchu v jednom stupni.
Vyšší kompresní poměr přináší vyšší energetickou účinnost a výkon, ale vyžaduje kontrolu citlivosti paliva k samovznícení a materiálových vlastností. U kompresorů to znamená vyšší tepelné zatížení komponent a nutnost kvalitního chlazení. Bez dostatečného chlazení roste teplota stlačeného vzduchu na hodnoty, které poškozují těsnění, mazivo i samotné válce.
Přísné regulace kompresních poměrů v motorsportu ukazují, jak kritický je přesný monitoring a řízení kompresního stupně pro dosažení optimálních výkonů bez překročení stanovených limitů.
Příkladem z praxe je motorsport. FIA od 1. června 2026 měří kompresní poměr motorů při zahřátí na 130 °C, aby zabránila nelegálním nárůstům komprese nad limit 16:1. Toto opatření vzniklo proto, že rozdíl kompresního poměru mezi studeným a provozním stavem motoru může být výrazný a ovlivňuje využití energie. Průmysloví technici by si z tohoto přístupu měli vzít poučení: měření kompresního poměru pouze za studena nestačí.
| Parametr | Nízký kompresní poměr | Vysoký kompresní poměr |
|---|---|---|
| Výstupní tlak | Nižší | Vyšší |
| Energetická účinnost | Nižší | Vyšší |
| Tepelné zatížení | Nižší | Vyšší |
| Nároky na chlazení | Minimální | Vysoké |
| Riziko samovznícení | Nízké | Vyšší |
| Vhodnost | Lehké aplikace | Průmyslový provoz |

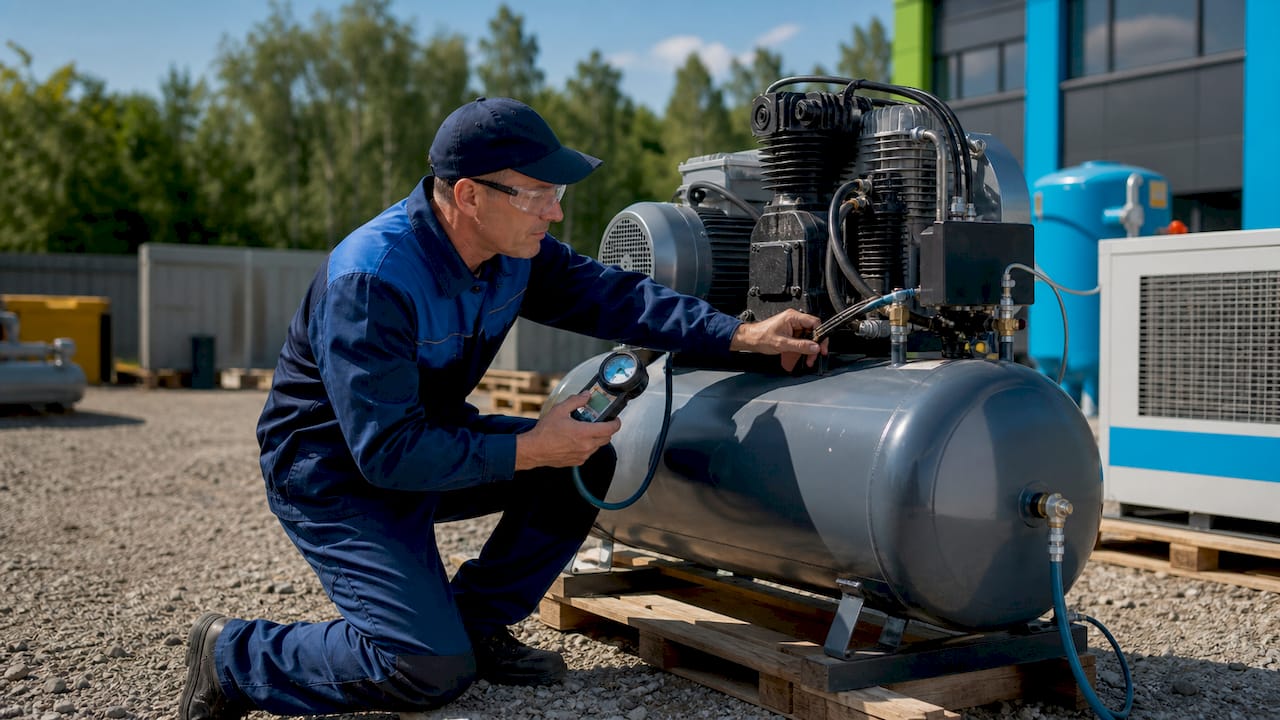

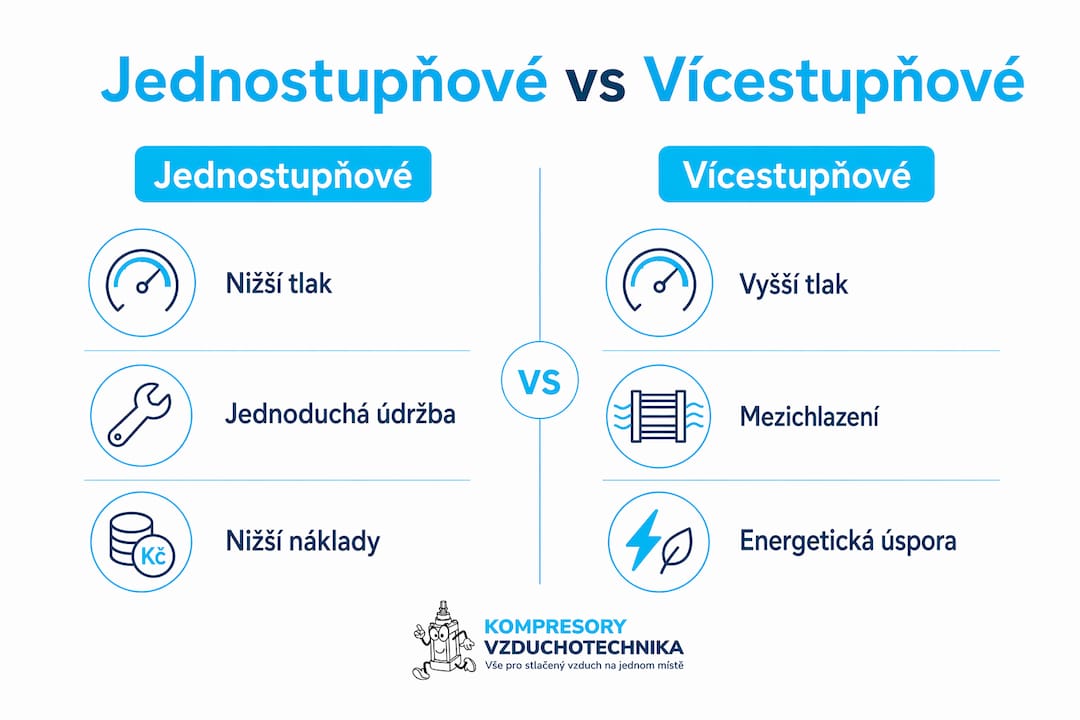

Jednostupňové vs. vícestupňové kompresory: co rozhoduje o volbě?
Výběr mezi jednostupňovým a vícestupňovým kompresorem závisí na požadovaném tlaku, objemu vzduchu a provozním profilu. Každý typ má jasně definované silné stránky a omezení.

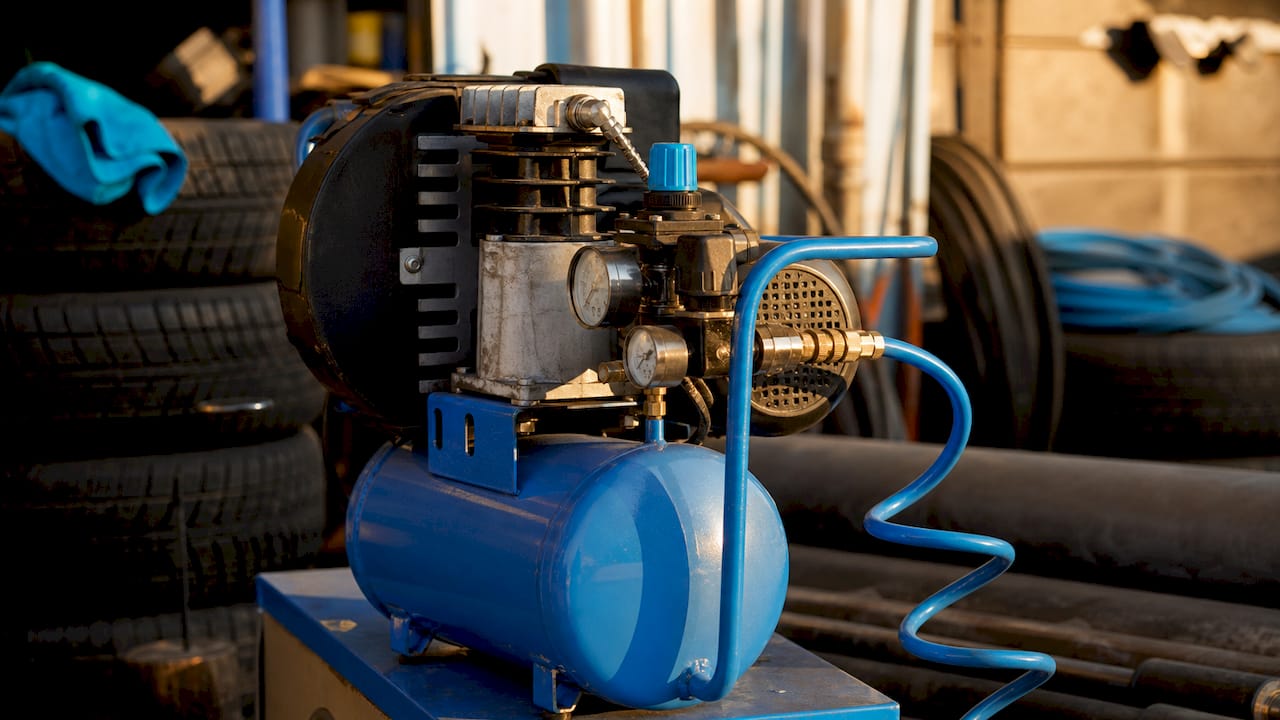

Jednostupňové kompresory
Jednostupňový kompresor stlačuje vzduch v jediném kroku přímo na výstupní tlak. Jednostupňové kompresory dosahují tlakového rozsahu 100–150 psi a jsou vhodné pro lehké až středně náročné aplikace. Typické použití zahrnuje autoservisy, dílny, stavební práce a pneumatické nářadí s nižší spotřebou vzduchu.
Výhodou jednostupňových strojů je jednoduchá konstrukce, nižší pořizovací cena a snadná údržba. Nevýhodou je vyšší teplota stlačeného vzduchu a nižší energetická účinnost při vyšších tlacích.
Vícestupňové kompresory
Vícestupňový kompresor rozděluje kompresi do dvou nebo více kroků s mezichlazením mezi stupni. Mezichlazení snižuje teplotu vzduchu mezi stupni, zvyšuje hustotu vzduchu a tím účinnost celé komprese. Výstupní tlak vícestupňových strojů přesahuje 200 psi, což je nezbytné pro průmyslové aplikace, lakování, výrobu nebo potravinářství.
Mezichlazení není jen o snížení teploty. Vyšší hustota vzduchu po ochlazení umožňuje dalšímu stupni pracovat s menší energetickou ztrátou. Pravidelná údržba mezichladiče je proto klíčová pro stabilní dlouhodobý provoz.
- Zkontrolujte mezichladič při každé plánované údržbě. Zanesení snižuje účinnost a zvyšuje teplotu výstupu.
- Sledujte tlakový rozdíl mezi stupni. Odchylka od specifikace výrobce signalizuje opotřebení ventilů nebo pístních kroužků.
- Měřte teplotu výstupního vzduchu z každého stupně zvlášť. Nerovnoměrné hodnoty odhalí problém dříve, než způsobí poruchu.
- Vyměňujte vzduchové filtry podle provozních hodin, ne jen podle kalendáře. Prašné prostředí zkracuje životnost filtru výrazně.
| Typ kompresoru | Tlakový rozsah | Typické použití | Náklady na údržbu |
|---|---|---|---|
| Jednostupňový | 100–150 psi | Dílna, autoservis, stavba | Nízké |
| Dvoustupňový | 150–200 psi | Průmysl, lakovna, výroba | Střední |
| Vícestupňový (3+) | nad 200 psi | Těžký průmysl, speciální aplikace | Vyšší |
Profesionální tip: Dvoustupňový kompresor s mezichlazením spotřebuje při stejném výkonu méně energie než jednostupňový stroj pracující na hranici svého tlakového limitu. Pokud váš provoz vyžaduje tlak nad 10 bar trvale, dvoustupňové řešení se vrátí v úsporách energie do dvou let.
Podrobné srovnání a výhody dvoustupňových strojů najdete v článku o efektivitě dvoustupňových kompresorů.
Praktické aplikace a doporučení pro techniky v provozu
Správný výběr kompresního stupně pro konkrétní aplikaci předchází většině provozních problémů. Technik, který zná požadavky svého provozu, vybere správný stroj a nastaví ho tak, aby pracoval v optimálním rozsahu.
Nejčastější chyby při výběru a provozu:
- Podhodnocení požadovaného tlaku: kompresor pracující trvale na horní hranici svého rozsahu se opotřebovává rychleji a spotřebuje více energie
- Ignorování provozního cyklu: stroj dimenzovaný na přerušovaný provoz v nepřetržitém provozu selhává předčasně
- Zanedbání chlazení: nedostatečné chlazení prostoru kompresoru zvyšuje teplotu sání a snižuje účinnost
- Chybná volba maziva: nevhodné mazivo při vysokých teplotách karbonizuje a zanáší ventily
- Opomíjení konfigurace válců: výběr jednostupňového stroje tam, kde je potřeba vícestupňový, vede k přetížení a zkrácení životnosti
Výběr správného kompresoru pro průmyslové použití zahrnuje více parametrů než jen tlak a průtok. Faktory pro výběr průmyslového kompresoru zahrnují provozní profil, kvalitu sítě, nároky na čistotu vzduchu i plán údržby.
Správné nastavení kompresního stupně přináší měřitelné výsledky. Snižuje spotřebu energie, prodlužuje intervaly mezi servisními zásahy a zvyšuje spolehlivost dodávky stlačeného vzduchu. Technici, kteří pravidelně kontrolují tlakové parametry a teploty jednotlivých stupňů, odhalí opotřebení dříve, než způsobí neplánovanou odstávku. Tipy pro úsporu energie s kompresorem ukazují, jak správné nastavení kompresního stupně přímo ovlivňuje provozní náklady.
Klíčové poznatky
Správně zvolený a nastavený kompresní stupeň je základem energeticky účinného, spolehlivého a dlouhodobě udržitelného provozu každého kompresního systému.
| Bod | Podrobnosti |
|---|---|
| Definice kompresního stupně | Jeden funkční celek kompresoru zajišťující jeden cyklus stlačení vzduchu z nižšího na vyšší tlak. |
| Vliv konfigurace na životnost | W-konfigurace a hvězdicové uspořádání minimalizují vibrace a prodlužují životnost ložisek. |
| Kompresní poměr a výkon | Vyšší kompresní poměr zvyšuje účinnost, ale vyžaduje kvalitní chlazení a kontrolu tepelného zatížení. |
| Výhoda mezichlazení | Mezichlazení u vícestupňových kompresorů zvyšuje hustotu vzduchu a snižuje energetické ztráty. |
| Údržba jako prevence | Pravidelná kontrola mezichladiče, ventilů a tlakových rozdílů mezi stupni předchází neplánovaným odstávkám. |
Kompresní stupeň v praxi: co jsem se naučil za roky v terénu
Technici nejčastěji chybují ve chvíli, kdy vybírají kompresor podle katalogového tlaku a průtoku a přehlédnou konfiguraci stupňů. Viděl jsem dílny, kde jednostupňový stroj pracoval trvale na 10 bar, protože „to tak bylo vždy". Výsledkem byly přehřáté ventily, zkrácená životnost maziva a servisní zásah každé tři měsíce místo jednou ročně.
Druhá věc, která mě v praxi překvapila, je podcenění mezichlazení. Technici mezichladič čistí jen tehdy, když kompresor začne přehřívat. Správně by měl být mezichladič součástí každé plánované prohlídky, protože zanesení o pouhých 20 % výrazně snižuje účinnost celého druhého stupně.
Budoucnost kompresních systémů směřuje k integrovaným senzorům, které sledují tlak a teplotu každého stupně v reálném čase. Stroje s touto funkcí umožňují prediktivní údržbu a eliminují neplánované odstávky. Pro techniky to znamená, že znalost kompresního stupně přestává být jen mechanická a stává se i datová.
Doporučuji každému technikovi: naučte se číst tlakový diagram svého kompresoru. Odchylka od normálního průběhu mezi stupni je první signál problému, dlouho předtím, než se projeví poruchou.
— Zdeněk
Technická řešení pro kompresní systémy od Kompresory-vzduchotechnika
Kompresory-vzduchotechnika nabízí technické vybavení pro odborníky, kteří potřebují spolehlivé nástroje k obsluze a údržbě kompresních systémů. Sortiment zahrnuje pneumatické a hydraulické komponenty vhodné pro jednostupňové i vícestupňové aplikace.
Pro techniky pracující se stlačeným vzduchem je k dispozici Professional KIT pistolí pro stlačený vzduch, který obsahuje nástroje pro každodenní obsluhu kompresních systémů. Doplňkové pneumatické a hydraulické komponenty pokrývají potřeby průmyslových provozů od základní údržby po náročné aplikace. Tým Kompresory-vzduchotechnika poskytuje technickou podporu při výběru správného vybavení pro konkrétní kompresní systém.
Časté dotazy
Co je kompresní stupeň u kompresoru?
Kompresní stupeň je jeden funkční celek kompresoru, ve kterém vzduch projde jedním cyklem stlačení z nižšího na vyšší tlak. Každý stupeň pracuje s vlastními ventily, pístem nebo rotorem a chladicím systémem.
Jaký je rozdíl mezi jednostupňovým a dvoustupňovým kompresorem?
Jednostupňový kompresor stlačuje vzduch v jednom kroku na tlak 100–150 psi, dvoustupňový rozděluje kompresi do dvou kroků s mezichlazením a dosahuje tlaku nad 200 psi. Dvoustupňový stroj je energeticky účinnější při vyšších tlacích.
Proč je mezichlazení u vícestupňových kompresorů důležité?
Mezichlazení snižuje teplotu vzduchu mezi stupni a zvyšuje jeho hustotu, což umožňuje dalšímu stupni pracovat s nižší energetickou ztrátou. Zanedbaný mezichladič snižuje účinnost komprese a zkracuje životnost komponent.
Jak kompresní poměr ovlivňuje výkon kompresoru?
Vyšší kompresní poměr zvyšuje energetickou účinnost a výstupní tlak, ale zároveň zvyšuje tepelné zatížení komponent. Bez dostatečného chlazení dochází k poškození těsnění, maziva a válců.
Jak poznat, že kompresní stupeň potřebuje servis?
Signálem je odchylka tlakového rozdílu mezi stupni od hodnot uvedených výrobcem, zvýšená teplota výstupního vzduchu nebo neobvyklé vibrace. Pravidelná kontrola těchto parametrů umožňuje odhalit opotřebení dříve, než způsobí poruchu.
