Stručně:
- Správné mazání v pneumatice vytváří ochranný film, který snižuje tření a opotřebení součástí. Kvalita vzduchu podle normy ISO 8573-1 ovlivňuje životnost a spolehlivost systémů, zatímco správné intervaly údržby zohledňují skutečné provozní podmínky. Moderní senzory umožňují přesné monitorování stavu mazacího filmu a optimalizaci mazacího procesu.
Úloha mazání v pneumatice spočívá ve vytvoření ochranného mazacího filmu, který odděluje pohyblivé součásti a zabraňuje jejich přímému kontaktu. Bez tohoto filmu tření rychle degraduje těsnění, písty i vedení. Správné tribologické řízení může snížit náklady na údržbu až o 30 % a prodloužit životnost součástí 2–3krát. Tribologie, tedy věda o tření, opotřebení a mazání, tvoří základ každého spolehlivého pneumatického systému. Norma ISO 8573-1 přitom definuje nejen čistotu vzduchu, ale i přípustné limity olejových aerosolů, které mazání přímo ovlivňují.
Jaké jsou hlavní režimy mazání v pneumatice a proč jsou důležité?

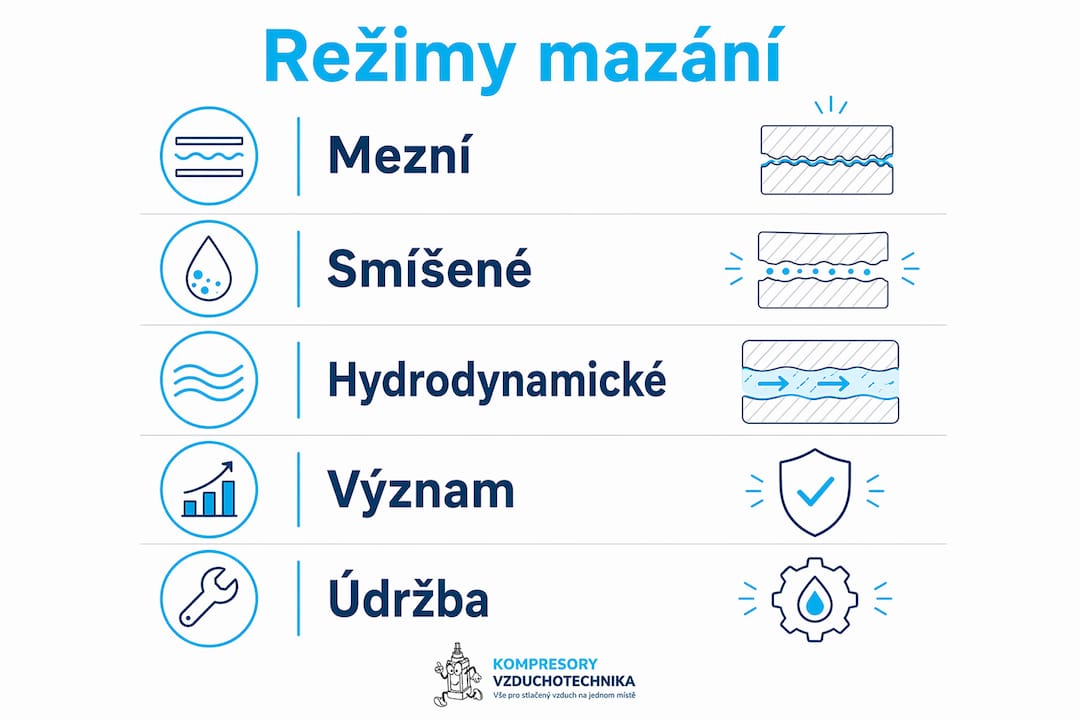

Pneumatické systémy pracují ve třech základních režimech mazání: mezním, smíšeném a hydrodynamickém. Každý z nich nastupuje za jiných provozních podmínek a vyžaduje jiný přístup k ochraně součástí.
Mezní mazání nastupuje při nízkých rychlostech, vysokém zatížení nebo při rozběhu systému. Mezní mazání chrání součásti tenkým molekulárním filmem, který zabraňuje přímému kontaktu kovových povrchů. Bez tohoto filmu dochází k rychlému opotřebení a v krajním případě k zadření součástí.
Smíšené mazání kombinuje vlastnosti mezního a hydrodynamického režimu. Povrchy jsou částečně odděleny mazacím filmem, ale v místech nerovností stále dochází ke kontaktu. Tento přechodový stav je typický pro pneumatické válce pracující při středních rychlostech a proměnlivém zatížení.
Hydrodynamické mazání zajišťuje úplné oddělení povrchů mazacím filmem. Nastupuje při dostatečné rychlosti a viskozitě maziva. V pneumatice se vyskytuje méně často než v hydraulice, protože tlakový vzduch sám o sobě mazací film nevytváří.
- Mezní mazání: kritické při startu a nízkých otáčkách
- Smíšené mazání: přechodový stav, zvýšené riziko opotřebení
- Hydrodynamické mazání: plné oddělení povrchů, nejnižší tření
- EP aditiva: chemická ochrana při selhání fyzikálního filmu
Pokročilá maziva obsahují EP aditiva, která při extrémním tlaku reagují s kovovými povrchy a tvoří fosfátové a sulfidové ochranné vrstvy. Tyto vrstvy doplňují fyzikální mazací film tam, kde by jinak nastalo zadření.
Profesionální tip: Při výběru maziva pro pneumatický válec vždy ověřte, zda obsahuje EP aditiva kompatibilní s elastomery použitých těsnění. Nekompatibilní aditiva způsobují bobtnání nebo tvrdnutí těsnění a zkracují jeho životnost.
Jak kvalita stlačeného vzduchu ovlivňuje mazání a životnost pneumatik?
Kvalita stlačeného vzduchu přímo určuje, zda mazání plní svou funkci nebo naopak poškozuje systém. Norma ISO 8573-1 definuje třídy čistoty vzduchu včetně limitů pro olejové aerosoly, pevné částice a vlhkost.
| Třída oleje (ISO 8573-1) | Max. koncentrace oleje | Typická aplikace |
|---|---|---|
| O1 | 0,01 mg/m³ | Potravinářství, farmaceutika |
| O2 | 0,1 mg/m³ | Elektronika, přesná výroba |
| O3 | 1 mg/m³ | Obecná průmyslová výroba |
| O4 | 5 mg/m³ | Hrubé průmyslové aplikace |
Olejové aerosoly v systému plní dvojí roli. Na jedné straně mazají pohyblivé části, na druhé straně při nadměrné koncentraci kontaminují těsnění a filtry. Olej v pneumatickém systému může být zároveň mazivem i zdrojem poškození. Více oleje neznamená lepší mazání.
Kontaminace olejem nad povolenou třídu způsobuje ucpávání škrtících ventilů, degradaci pryžových těsnění a zanášení filtrů. Výsledkem jsou úniky vzduchu, pokles tlaku a neplánované odstávky. Správná filtrace stlačeného vzduchu je proto stejně důležitá jako volba maziva.
Pro provoz v souladu s ISO 8573-1 technici instalují koalescenční filtry za kompresor, aktivní uhlíkové filtry pro eliminaci olejových par a kondenzátní odlučovače pro odvod vlhkosti. Každý z těchto prvků chrání mazací film před degradací způsobenou kontaminanty.
Profesionální tip: Pravidelně kontrolujte diferenční tlak na filtrech. Zanešený filtr zvyšuje tlakovou ztrátu a zároveň propouští více kontaminantů do systému. Výměna filtračních vložek podle diferenčního tlaku, nikoli podle kalendáře, šetří náklady a chrání mazání.
Jak správně plánovat údržbu mazání pneumatických systémů?
Plánování intervalů mazání na základě kalendáře je nejčastější chyba v údržbě pneumatiky. Intervaly mazání mohou degradovat 10–20krát rychleji v náročných provozních podmínkách, jako je vysoká frekvence cyklů, zvýšená teplota nebo kontaminace. Pevný roční nebo měsíční interval proto nezohledňuje skutečné opotřebení maziva.
Čtyři hlavní faktory degradace mazacího filmu jsou:
- Mechanický střih: Opakované pohyby pístu nebo vedení fyzicky rozkládají molekuly maziva. Čím vyšší frekvence cyklů, tím rychlejší degradace.
- Oxidace: Vzduch v systému reaguje s mazivem a zvyšuje jeho viskozitu. Oxidované mazivo tvoří laky a usazeniny na pohyblivých částech.
- Kontaminace: Pevné částice z okolního prostředí nebo z opotřebení součástí se mísí s mazivem a působí jako abrazivo.
- Vyčerpání maziva: Mazivo se postupně vytlačuje z kontaktní zóny. Kritická tloušťka mazacího filmu je 0,1–0,5 mikronu. Pod touto hranicí výrazně roste opotřebení.
Pro výpočet reálných intervalů mazání technici zohledňují tyto provozní parametry:
- Počet cyklů za hodinu a celkový počet provozních hodin
- Provozní teplotu (každých 10 °C nad nominální teplotu zkracuje životnost maziva přibližně na polovinu)
- Typ zatížení: axiální, radiální nebo kombinované
- Přítomnost kontaminantů v okolním prostředí (prach, vlhkost, chemikálie)
- Typ maziva a jeho viskozitní třídu
Moderní přístup k monitorování stavu mazacího filmu využívá ultrazvukové nebo kapacitní senzory, které měří tloušťku mazací vrstvy v reálném čase. Tento přístup eliminuje jak předčasné mazání (plýtvání mazivem), tak opožděné mazání (opotřebení součástí). Podrobný přehled principů pneumatického mazání poskytuje samostatný průvodce pro techniky.
Příklad z praxe: pneumatický válec v balicí lince pracuje při 60 cyklech za minutu a teplotě 40 °C. Výrobce doporučuje mazání každých 500 provozních hodin při standardních podmínkách. Po zohlednění frekvence cyklů a teploty vychází reálný interval na 150–200 hodin. Ignorování tohoto přepočtu vede k selhání těsnění a neplánované odstávce linky.
Jak mazání ovlivňuje těsnicí mechanismy a spolehlivost systému?
Těsnění jsou nejcitlivějším prvkem pneumatického systému z hlediska mazání. Dynamická těsnění závisí na rovnováze mezi tlakem, třením a mazáním. Přechody mezi režimy mazání přímo určují jejich životnost.
Stribeckova křivka graficky znázorňuje závislost koeficientu tření na rychlosti, zatížení a viskozitě maziva. Při nízkých rychlostech (mezní mazání) je tření nejvyšší. Se zvyšující se rychlostí tření klesá, protože se buduje hydrodynamický film. Znalost polohy pracovního bodu na Stribeckově křivce umožňuje technikovi zvolit mazivo se správnou viskozitou pro daný provozní režim.
Praktické dopady nedostatečného mazání těsnění:
- Zvýšené tření způsobuje přehřívání a tvrdnutí pryžových těsnění
- Suché těsnění způsobuje únik vzduchu a pokles tlaku v systému
- Abraze povrchu těsnění urychluje jeho opotřebení a zkracuje životnost
- Zadření pístu v důsledku suchého chodu poškozuje válec i vedení
Aditiva v mazivech musí být kompatibilní s elastomery těsnění a musí fungovat v celém rozsahu provozních rychlostí a zatížení. Nekompatibilní mazivo způsobuje bobtnání těsnění, které pak zvyšuje tření a urychluje opotřebení.
| Typ těsnění | Kritický režim mazání | Doporučené mazivo |
|---|---|---|
| Pístové těsnění (NBR) | Mezní při rozběhu | Minerální olej s EP aditivy |
| Pístnicové těsnění (PUR) | Smíšené při nízkých rychlostech | Syntetické mazivo kompatibilní s PUR |
| Rotační těsnění (PTFE) | Hydrodynamické | Silikonové nebo PFPE mazivo |
| Statické těsnění (EPDM) | Bez pohybu, ochrana před vysycháním | Silikonová vazelína |
Vliv mazání na efektivitu pneumatických systémů se projevuje i v energetické spotřebě. Správně namazaný systém pracuje s nižším třením, což snižuje potřebný tlak a tím i příkon kompresoru.
Klíčové poznatky
Správné mazání v pneumatice vyžaduje znalost provozních režimů, kontrolu kvality vzduchu podle ISO 8573-1 a intervaly údržby odvozené od skutečných provozních podmínek, nikoli od kalendáře.
| Bod | Podrobnosti |
|---|---|
| Režimy mazání | Mezní, smíšené a hydrodynamické mazání nastupují za různých podmínek a vyžadují různá maziva. |
| ISO 8573-1 a olej | Olejové aerosoly musí být kontrolovány v rozsahu 0,01–5 mg/m³ podle třídy aplikace. |
| Degradace maziva | Teplota, frekvence cyklů a kontaminace zkracují životnost maziva až 20krát oproti standardním podmínkám. |
| Kompatibilita těsnění | Mazivo musí být chemicky kompatibilní s elastomerem těsnění, jinak způsobuje bobtnání nebo tvrdnutí. |
| Monitorování stavu | Ultrazvukové a kapacitní senzory umožňují měřit tloušťku mazacího filmu v reálném čase. |
Mazání v praxi: co skutečně rozhoduje o spolehlivosti systému
Pracuji s pneumatickými systémy řadu let a nejčastější chyba, kterou vidím, je záměna množství maziva za jeho kvalitu. Technici přidávají mazivo podle hesla “víc je lépe” a přitom ignorují, zda je mazivo vůbec kompatibilní s těsněními v systému. Výsledkem je bobtnající těsnění, zvýšené tření a paradoxně kratší životnost, než kdyby se nemazalo vůbec.
Druhý mýtus, který stojí provozovatele peníze, je víra v univerzální kalendářní intervaly. Výrobce uvádí doporučení pro standardní podmínky. Reálný provoz je ale jiný: prašné prostředí, teplotní výkyvy, přetěžování. Intervaly je nutné přepočítat pro konkrétní aplikaci, jinak jsou k ničemu.
Co mě v poslední době skutečně mění pohled na věc, je dostupnost senzorů pro monitorování mazacího filmu. Dříve jsme mazali “od oka” nebo podle hodinometru. Dnes lze kapacitním senzorem změřit tloušťku mazací vrstvy přímo za provozu a mazat přesně tehdy, kdy je to potřeba. Tato technologie přestává být výsadou velkých závodů a dostává se i do středně velkých provozů.
Trendem, který sleduju s respektem, je integrace mazání do prediktivní údržby. Systém sám vyhodnotí stav maziva, porovná ho s provozními parametry a vygeneruje požadavek na mazání. Technik pak nemusí odhadovat, ale reaguje na konkrétní data. To je budoucnost pneumatické údržby.
— Zdeněk
Produkty pro efektivní mazání a údržbu pneumatiky
Kompresory-vzduchotechnika nabízí technické vybavení pro každý článek mazacího řetězce v pneumatickém systému.
Základ tvoří jednotky úpravy vzduchu řady A2, které kombinují filtraci, regulaci tlaku a mazání v jednom kompaktním celku. Pro rozvody stlačeného vzduchu jsou k dispozici trubky nástrčného systému v průměrech 15–28 mm, vhodné pro průmyslové i dílenské instalace. Jako zdroj stlačeného vzduchu se stabilním mazacím režimem slouží šroubové kompresory SCR, které garantují konstantní tlak a minimální obsah olejových aerosolů ve výstupním vzduchu. Technici Kompresory-vzduchotechnika poskytují technické poradenství při výběru maziv, filtrů i kompresorů pro konkrétní aplikaci.
Časté dotazy
Co je úloha mazání v pneumatice?
Mazání v pneumatice vytváří ochranný film mezi pohyblivými součástmi, který snižuje tření a opotřebení. Správné mazání prodlužuje životnost těsnění, pístů a vedení a zvyšuje spolehlivost celého systému.
Jak norma ISO 8573-1 souvisí s mazáním pneumatik?
ISO 8573-1 definuje přípustné limity olejových aerosolů ve stlačeném vzduchu v rozsahu 0,01–5 mg/m³ podle třídy aplikace. Překročení těchto limitů způsobuje kontaminaci mazacího filmu a poškozuje těsnění i ventily.
Jak často mazat pneumatické válce?
Interval mazání závisí na frekvenci cyklů, teplotě a kontaminaci prostředí, nikoli na pevném kalendářním plánu. V náročných podmínkách může být nutné mazat 10–20krát častěji než udává standardní doporučení výrobce.
Jaké mazivo použít pro pneumatická těsnění?
Mazivo musí být chemicky kompatibilní s materiálem těsnění: minerální olej s EP aditivy pro NBR, syntetické mazivo pro polyuretanová těsnění a silikonová vazelína pro EPDM. Nekompatibilní mazivo způsobuje bobtnání nebo tvrdnutí těsnění.
Jak poznat, že mazání v pneumatickém systému selhává?
Příznaky nedostatečného mazání jsou zvýšený hluk při pohybu pístu, úniky vzduchu kolem těsnění, vyšší spotřeba energie a viditelné opotřebení na pístnici. Pravidelná kontrola pneumatického systému tyto příznaky odhalí včas.
