Stručně:
- Ofukovací ventil řídí tok a tlak stlačeného vzduchu v pneumatických systémech.
- Rozlišují se ruční pistole a automatizované ventily ovládané elektrickým signálem.
Ofukovací ventil je zařízení pro řízení průtoku, tlaku a směru stlačeného vzduchu v pneumatických systémech. Termín zahrnuje dvě odlišné kategorie: ruční ofukovací pistole pro manuální čištění a sušení, a automatizované ventily ovládané elektrickým signálem pro přesné průmyslové aplikace. V odborné praxi se pro automatizované varianty používá označení solenoidový ventil nebo směrový ventil. Správný výběr mezi těmito typy přímo ovlivňuje efektivitu celého pneumatického obvodu, spotřebu vzduchu i bezpečnost provozu.
Co je ofukovací ventil a jak funguje?
Ofukovací ventil řídí, kdy a kudy proudí stlačený vzduch v pneumatickém obvodu. Ruční ofukovací pistole pracují na jednoduchém principu: stisk spouště otevře průtok vzduchu tryskou. Automatizované solenoidové ventily přijímají elektrické signály z PLC a spínají průtok s vysokou přesností a opakovatelností. Tato schopnost přesného dávkování vzduchu je klíčová v automatizovaných výrobních linkách, kde ruční obsluha nestačí.
Základní technický parametr každého ventilu je počet cest a poloh, který se zapisuje jako X/Y. Číslo před lomítkem označuje počet přípojek (cest), číslo za lomítkem počet pracovních poloh. Nejběžnější konfigurace jsou:
- 3/2 cestný ventil: tři přípojky, dvě polohy. Používá se pro jednoduché spínání přívodu vzduchu k jednomu spotřebiči, například k pneumatickému válci s jednostranným pohybem.
- 5/2 cestný ventil: pět přípojek, dvě polohy. Standardní volba pro obousměrné pneumatické válce, kde je třeba řídit pohyb vpřed i vzad.
- 5/3 cestný ventil: pět přípojek, tři polohy. Nabízí navíc neutrální polohu, která definuje chování pohonu při výpadku signálu nebo napájení.

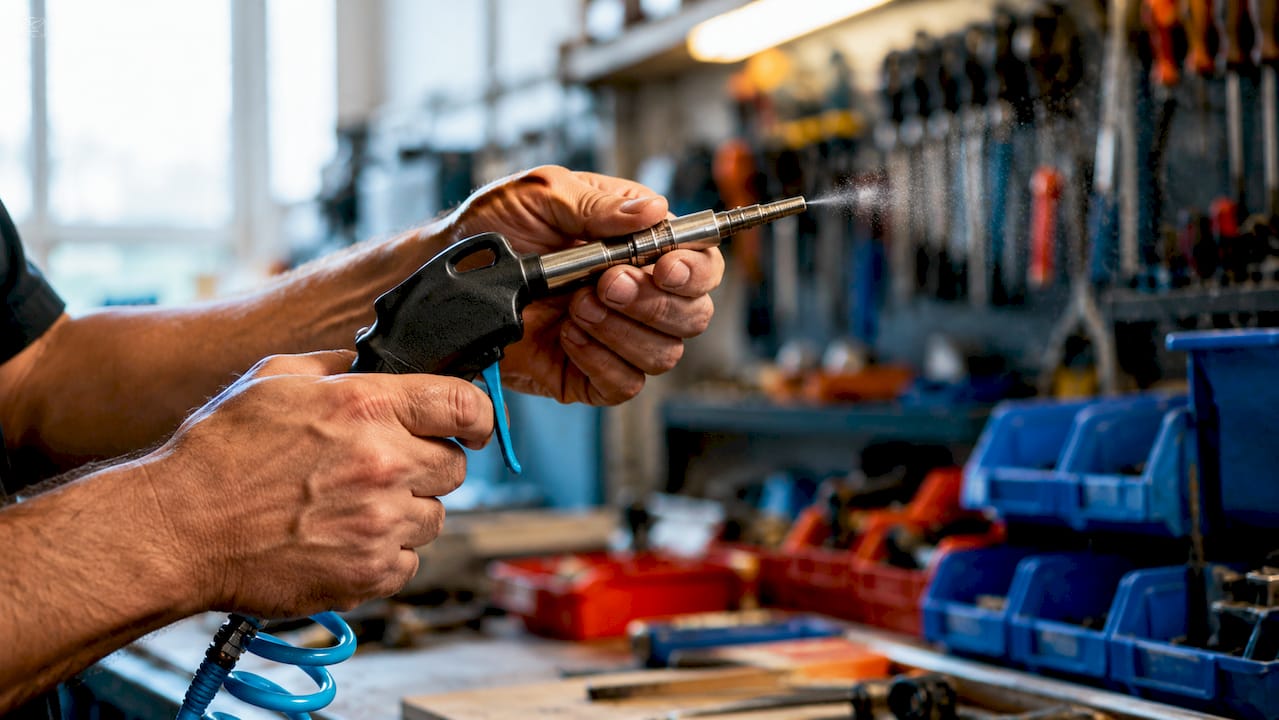

Ruční ofukovací pistole pracují při tlaku okolo 6 bar a spotřebují 110–300 l/min vzduchu podle použité trysky a nastaveného tlaku. Tato spotřeba je výrazně vyšší než u automatizovaných ventilů, kde je průtok řízen přesně dle potřeby procesu.
Profesionální tip: Při návrhu pneumatického obvodu vždy specifikujte požadovaný průtok v l/min při konkrétním pracovním tlaku. Podhodnocení průtoku vede k poklesu tlaku v místě spotřeby a ztrátě výkonu celého systému.
Jaké jsou nejčastější příčiny poruch ofukovacích ventilů?
Poruchy ofukovacích ventilů mají zpravidla čtyři hlavní příčiny: mechanické opotřebení těsnění, nečistoty ve vzduchu, nesprávnou instalaci a chybnou volbu neutrální polohy u 5/3 cestných ventilů. Každá z těchto příčin se projevuje jinak a vyžaduje jiný přístup k prevenci.
Nejčastější postup při diagnostice poruch:
- Zkontrolovat kvalitu stlačeného vzduchu. Vlhkost, olej a pevné částice ničí těsnění ventilů. Filtr a odlučovač kondenzátu před ventilem jsou nutností, ne volitelným příslušenstvím.
- Ověřit orientaci ventilu při instalaci. Nesprávná orientace vede k poruchám funkce. Vertikální instalace je u řady ventilů podmínkou správné funkce a zabraňuje nežádoucím únikům.
- Zkontrolovat těsnění a O-kroužky. Mechanické opotřebení těsnění se projevuje únikem vzduchu slyšitelným syčením nebo poklesem tlaku v obvodu.
- Posoudit volbu neutrální polohy u 5/3 cestných ventilů. Chybná neutrální poloha způsobuje nekontrolovaný pohyb pohonu při výpadku napájení, což je bezpečnostní riziko.
- Provést pravidelnou funkční zkoušku. Ventil by měl přepínat plynule bez zadrhávání. Zvýšená spínací síla nebo zpomalená reakce signalizuje opotřebení nebo znečištění.
Neutrální poloha 5/3 cestného ventilu je kritickým parametrem pro bezpečnost. Uzavřený střed zablokuje pohon v poloze při výpadku. Výfukový střed uvolní tlak z obou stran válce a umožní volný pohyb. Tlakový střed udrží pohon pod tlakem z obou stran. Záměna těchto variant při návrhu obvodu způsobuje nebezpečné chování stroje.
Profesionální tip: Při každé výměně ventilu zkontrolujte stav filtru a odlučovače kondenzátu. Znečištěný vzduch je nejčastější příčinou předčasného selhání nového ventilu.

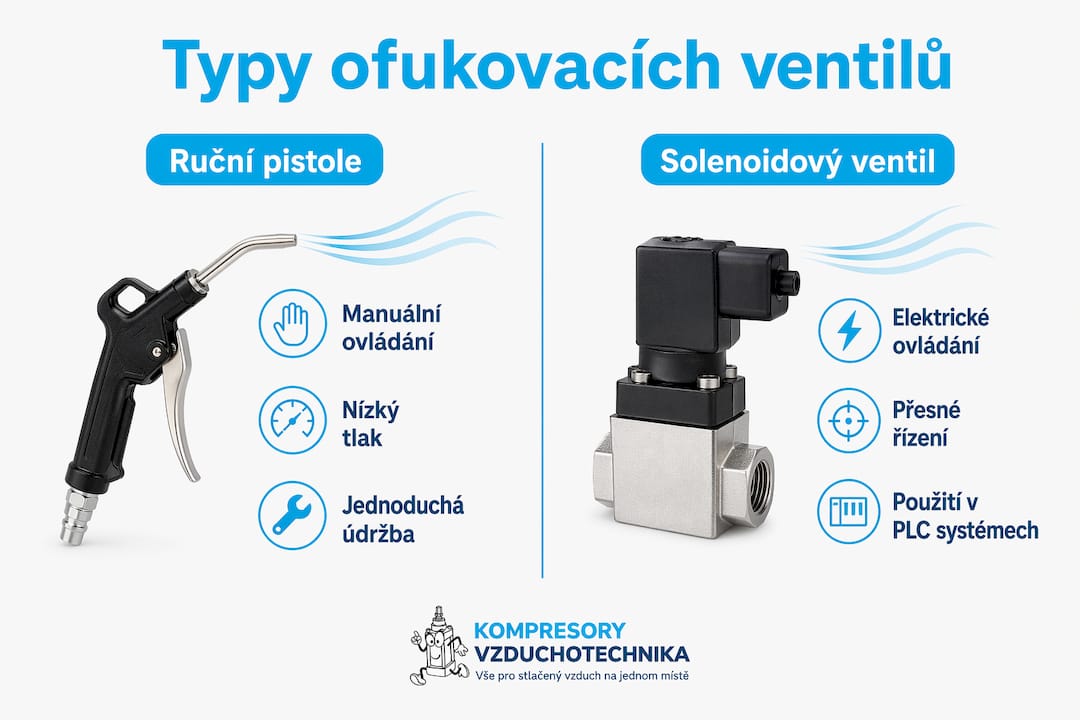

Ruční pistole vs. automatizovaný ventil: srovnání typů
Výběr mezi ručním a automatizovaným řešením závisí na aplikaci, požadované přesnosti a způsobu obsluhy. Následující tabulka shrnuje klíčové rozdíly:
| Parametr | Ruční ofukovací pistole | Solenoidový ventil |
|---|---|---|
| Ovládání | Manuální, obsluhou | Elektrický signál, PLC |
| Pracovní tlak | Do 6,2 bar | Typicky 2–10 bar |
| Spotřeba vzduchu | 110–300 l/min | Řízená dle procesu |
| Přesnost dávkování | Nízká | Vysoká, opakovatelná |
| Typické použití | Čištění, sušení, servis | Automatizace, výroba |
| Konfigurace | Jednoduchá (1 cesta) | 3/2, 5/2, 5/3 |
| Bezpečnostní prvky | Vzduchové sítko | Volba neutrální polohy |
Ruční pistole, jako například modely SAM s pracovním tlakem 6,2 bar a bezpečnostním vzduchovým sítkem, jsou vhodné pro servisní pracoviště, autoservisy a dílny. Solenoidové ventily jsou nezbytné všude tam, kde je třeba řídit pohyb pneumatických pohonů automaticky, bez přítomnosti obsluhy.
Výhody solenoidových ventilů v automatizaci:
- Přesné a opakovatelné spínání bez závislosti na obsluze
- Integrace do PLC řídicích systémů a průmyslové automatizace
- Možnost vzdáleného ovládání a diagnostiky
- Volba neutrální polohy pro bezpečné chování při výpadku napájení
- Nižší spotřeba vzduchu díky řízenému průtoku
Pistole s dlouhou tryskou umožňují čištění úzkých a hůře přístupných míst při tlaku do 6 bar. Tato varianta je standardem v automobilovém průmyslu a strojírenských dílnách, kde je třeba čistit dutiny a kanály bez demontáže.
Jak vybrat a správně integrovat ofukovací ventil?
Správný výběr ventilu začíná definicí aplikace. Technik musí znát tři základní parametry: požadovaný pracovní tlak, potřebný průtok vzduchu a způsob ovládání. Teprve na základě těchto hodnot lze zvolit správný typ a konfiguraci.
Kritéria pro výběr ventilu:
- Pracovní tlak: Ventil musí zvládat maximální tlak v systému s rezervou. Provoz na hranici jmenovitého tlaku zkracuje životnost těsnění.
- Průtok (Kv hodnota): Příliš malý průtokový koeficient způsobuje tlakový pokles. Příliš velký ventil zbytečně zvyšuje náklady a může způsobit rázy v obvodu.
- Konfigurace cest a poloh: Pro jednoduché spínání postačí 3/2, pro obousměrné pohony 5/2, pro aplikace s požadavkem na definované chování při výpadku 5/3.
- Neutrální poloha u 5/3 ventilů: Volba neutrální polohy ovlivňuje bezpečnost provozu a spotřebu energie. Toto rozhodnutí musí být součástí návrhu obvodu, ne dodatečnou volbou.
- Médium a kvalita vzduchu: Ventily pro mazaný vzduch nelze použít v systémech bez mazání a naopak. Specifikace výrobce je závazná.
- Montážní poloha: Řada ventilů vyžaduje konkrétní orientaci pro správnou funkci. Horizontální montáž tam, kde výrobce předepisuje vertikální, vede k poruchám.
Technická konzultace je klíčová při výběru ventilu pro nestandardní aplikace. Rovnováha mezi těsností, průtokovým odporem, regulací a náklady není vždy zřejmá z katalogových listů. Zkušený technik nebo dodavatel dokáže identifikovat skrytá rizika návrhu dříve, než se projeví jako porucha v provozu.
Instalace ventilu musí respektovat směr průtoku vyznačený na tělese. Záměna vstupního a výstupního portu způsobuje nefunkčnost nebo poškození ventilu. Po instalaci je nutné provést funkční zkoušku při provozním tlaku a zkontrolovat těsnost všech spojů.
Profesionální tip: Při integraci solenoidového ventilu do PLC systému vždy ověřte napájecí napětí cívky a typ výstupu řídicího systému. Záměna napětí nebo použití nesprávného výstupního modulu způsobuje okamžité poškození cívky.
Efektivita pneumatického systému závisí na celém řetězci komponent, od kompresoru přes vzdušník a úpravu vzduchu až po ventily a pohony. Ventil je pouze jedním článkem. Poddimenzovaný rozvod nebo nedostatečná úprava vzduchu znehodnotí i správně zvolený ventil.
Klíčové poznatky
Ofukovací ventil funguje spolehlivě pouze tehdy, když odpovídá aplikaci, je správně nainstalován a zásobován čistým vzduchem odpovídajícího tlaku.
| Bod | Podrobnosti |
|---|---|
| Definice a typy | Ofukovací ventil zahrnuje ruční pistole i solenoidové ventily; volba závisí na aplikaci a požadované přesnosti. |
| Konfigurace 3/2, 5/2, 5/3 | Počet cest a poloh určuje funkci ventilu v obvodu; 5/3 navíc definuje chování při výpadku napájení. |
| Neutrální poloha | Chybná volba neutrální polohy u 5/3 ventilu způsobuje bezpečnostní rizika a nekontrolovaný pohyb pohonu. |
| Kvalita vzduchu | Vlhkost a nečistoty jsou hlavní příčinou předčasného selhání ventilu; filtr před ventilem je nutností. |
| Výběr a konzultace | Správný výběr ventilu vyžaduje znalost tlaku, průtoku a aplikace; technická konzultace snižuje riziko chybné volby. |
Zkušenosti z praxe: co technici přehlížejí
Zdeněk, technik pneumatických systémů
Za roky práce s pneumatickými obvody jsem zjistil, že největší problémy nepůsobí špatné ventily, ale špatná rozhodnutí při návrhu. Nejčastěji přehlíženým parametrem je neutrální poloha 5/3 cestného ventilu. Technici ji volí podle toho, co mají na skladě, ne podle toho, co aplikace vyžaduje. Výsledkem je pohon, který se při výpadku napájení nekontrolovaně pohybuje nebo naopak zůstane zablokovaný tam, kde by měl uvolnit tlak.
Druhý opakující se problém je kvalita vzduchu. Viděl jsem instalace, kde nový ventil selhal do tří měsíců, protože za ním nebyl žádný filtr. Katalogový list ventilu uvádí požadavky na čistotu média, ale málokdo je čte před montáží. Přitom filtr s odlučovačem kondenzátu stojí zlomek ceny ventilu a prodlouží jeho životnost několikanásobně.
Doporučuji každému technikovi, aby při návrhu obvodu začal od konce: co se má stát při výpadku napájení? Tato otázka určí volbu neutrální polohy, a tím i typ ventilu. Teprve pak má smysl řešit průtok, tlak a způsob montáže. Přístup opačným směrem vede k přepracování návrhu nebo, v horším případě, k havárii na výrobní lince.
Vícecestné ventily jsou v průmyslu standardem, ale jejich správná funkce v systémech závisí na detailech, které se v katalozích neobjevují. Konzultace s dodavatelem před nákupem je investice, ne ztráta času.
— Zdeněk
Ofukovací ventily a pneumatické příslušenství na Kompresory-vzduchotechnika
Kompresory-vzduchotechnika nabízí kompletní sortiment pro pneumatické systémy, od ofukovacích pistolí a solenoidových ventilů po rozvody, úpravu vzduchu a kompresory. Technici zde najdou produkty pro servisní dílny i průmyslovou automatizaci, včetně technické podpory při výběru správného řešení.
Pro ruční aplikace jsou k dispozici ofukovací a stříkací pistole pro práci se stlačeným vzduchem. Pneumatické rozvody lze doplnit o trubky pro stlačený vzduch nástrčného systému v průměrech 15–28 mm. Úpravu vzduchu před ventily zajistí jednotky úpravy vzduchu pro klasické aplikace do 10 bar. Tým Kompresory-vzduchotechnika poskytuje technické poradenství pro výběr ventilů, komponent i celých pneumatických sestav.
Časté dotazy
Co je ofukovací ventil v pneumatice?
Ofukovací ventil je zařízení pro řízení průtoku, tlaku a směru stlačeného vzduchu. Zahrnuje ruční ofukovací pistole i automatizované solenoidové ventily pro průmyslové aplikace.
Jak funguje solenoidový ofukovací ventil?
Solenoidový ventil přijímá elektrický signál z PLC a mechanicky přepíná průtok vzduchu mezi přípojkami. Umožňuje přesné a opakovatelné dávkování vzduchu bez manuální obsluhy.
Jaký je rozdíl mezi 5/2 a 5/3 cestným ventilem?
5/2 cestný ventil má dvě pracovní polohy a používá se pro obousměrné pohony. 5/3 cestný ventil přidává neutrální polohu, která definuje chování pohonu při výpadku napájení nebo signálu.
Jaké jsou nejčastější příčiny poruch ofukovacích ventilů?
Hlavními příčinami jsou znečištěný vzduch s vlhkostí a pevnými částicemi, opotřebení těsnění, nesprávná instalační orientace a chybná volba neutrální polohy u 5/3 ventilů.
Kde koupit ofukovací ventil pro průmyslové použití?
Ofukovací ventily a kompletní pneumatické příslušenství nabízí Kompresory-vzduchotechnika, specializovaný dodavatel s technickou podporou pro výběr správného řešení podle konkrétní aplikace.
