Co znamená pneumatická bezpečnost v průmyslu

Inženýr provádí kontrolu bezpečnostního seznamu pro pneumatické systémy.

Stručně:

Správná pneumatická bezpečnost kombinuje rychlé nouzové ventily, SIL obvody a fyzické blokování, což výrazně snižuje riziko vážných úrazů. Klíčové prvky jsou nouzové ventily s reakční dobou do 50 ms, monitorování jejich stavu a odolné blokovací mechanismy, které se nesmí zaměňovat. Důležitá je také analýza společných poruchových příčin a dodržování norem, aby byla zajištěna skutečná ochrana pracovníků.

Pneumatická bezpečnost je definována jako soubor technických opatření a systémů navržených k prevenci nehod a ochraně pracovníků při provozu pneumatických zařízení v průmyslu. Zahrnuje tři klíčové komponenty: nouzové uzavírací ventily s reakční dobou 15–50 ms, bezpečnostní obvody s úrovní SIL a dvoutlaková blokování zabraňující náhodnému uvolnění tlaku. Správně implementované pneumatické bezpečnostní systémy snižují riziko vážných úrazů o 96–99 %. Pro techniky a manažery ve výrobě to znamená jasný rámec: bez těchto prvků nelze splnit ani legislativní požadavky, ani zajistit skutečnou ochranu obsluhy.

Co znamená pneumatická bezpečnost a jak fungují její klíčové komponenty?

Pneumatická bezpečnost stojí na třech funkčních vrstvách: rychlém uzavírání obvodu, fyzickém blokování tlaku a řízeném monitorování stavu systému. Každá vrstva plní jinou funkci a vzájemně se doplňují.

Ruce nastavují pneumatický nouzový ventil

Nouzové uzavírací ventily

Nouzové uzavírací ventily musí uzavřít pneumatický okruh během 15–50 ms. Tato rychlost je rozhodující: lidská reakce trvá přibližně 200 ms, takže ventil musí jednat dříve, než obsluha vůbec zaregistruje nebezpečí. Standardní konstrukce využívají dvojité solenoidy s dynamickým monitorováním polohy cívky. Toto uspořádání zajišťuje automatickou diagnostiku a odolnost vůči poruchám v rámci bezpečnostních obvodů se stupněm SIL.

Monitorování stavu ventilu není volitelný doplněk. Bez průběžné zpětné vazby o poloze šoupátka nelze potvrdit, že ventil skutečně uzavřel obvod po aktivaci nouzového zastavení. Správný návrh bezpečnostního obvodu proto zahrnuje redundantní snímače polohy a automatické testovací cykly.

Pneumatické blokování versus bezpečnostní spínač

Tyto dva prvky plní zásadně odlišné funkce, přesto je technici v praxi často zaměňují. Pneumatické blokování tvoří fyzickou bariéru proti náhodnému uvolnění tlaku. Mechanicky izoluje zdroj energie a znemožňuje opětovné spuštění systému bez vědomého zásahu obsluhy.

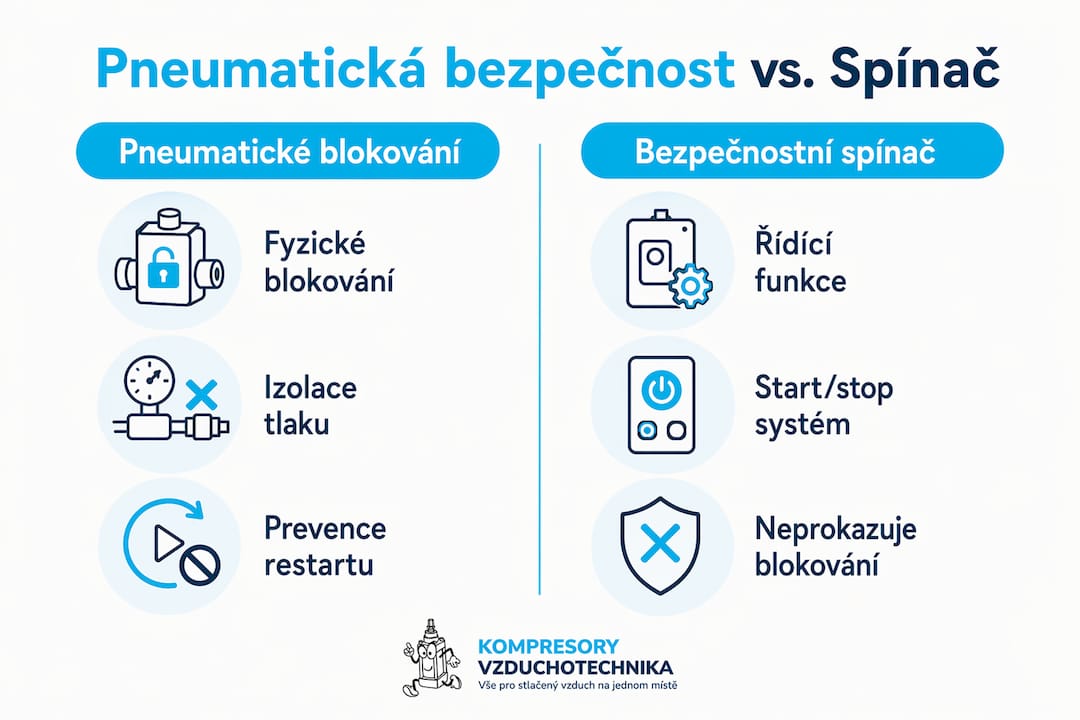

Infografika srovnávající pneumatické blokování a bezpečnostní spínače

Bezpečnostní spínač naproti tomu řídí provoz systému v režimu start/stop. Nebrání fyzicky náhodnému uvolnění tlaku, proto ho nelze použít jako náhradu za blokování při servisních pracích nebo při vstupu do nebezpečné zóny. Oba prvky jsou nutné a vzájemně se doplňují.

Role bezpečnostních obvodů s úrovní SIL

Bezpečnostní obvody s úrovní SIL (Safety Integrity Level) určují, jak spolehlivě systém splní svou bezpečnostní funkci při požadavku na zastavení. Vyšší úroveň SIL znamená nižší pravděpodobnost selhání na vyžádání (PFDavg). Redundance v obvodu, tedy zdvojení ventilů nebo snímačů, přímo zvyšuje dosaženou úroveň SIL. Bez správně navrženého obvodu nelze garantovat, že bezpečnostní funkce bude fungovat právě tehdy, kdy je to nejpotřebnější.

Profesionální tip: Při návrhu bezpečnostního obvodu vždy ověřte, zda výrobce ventilu poskytuje certifikované hodnoty PFDavg a B10d. Bez těchto dat nelze provést validaci SIL úrovně.

Jak pneumatická bezpečnost snižuje rizika ve výrobních provozech?

Komplexní přístup k bezpečnosti pneumatických systémů snižuje riziko vážných zranění o 96–99 %. Toto číslo platí pro systémy kombinující rychlé ventily, SIL obvody a správně dimenzovaná blokování. Samotný nouzový ventil bez redundance a monitorování takového výsledku nedosáhne.

Rychlost reakce ventilu přímo ovlivňuje rozsah poranění. Ventil reagující za 50 ms uzavře obvod dříve, než se pohyblivá část stroje dostane do kontaktu s obsluhou. Ventil s reakční dobou 200 ms nebo více tuto ochranu neposkytuje. Správné dimenzování proto zahrnuje výpočet doby zastavení celého pohybového systému, nejen samotného ventilu.

Bezpečnostní opatření v pneumatice také přímo ovlivňují provozní spolehlivost. Systém s automatickou diagnostikou odhalí degradaci ventilu dříve, než způsobí neplánovaný výpadek výroby. Preventivní přístup tak snižuje náklady na neplánované odstávky a zároveň udržuje bezpečnostní funkce v provozuschopném stavu.

Legislativní rámec v České republice a EU vyžaduje, aby výrobci strojů prokázali shodu s normami řady EN ISO 13849 nebo EN 62061. Tyto normy přímo odkazují na výkonnostní úrovně (PL) a úrovně SIL, které musí bezpečnostní obvody splňovat. Nedodržení těchto požadavků znamená nejen právní odpovědnost, ale také vyšší pojistné a riziko odstavení výroby při kontrole.

Profesionální tip: Při posuzování shody s EN ISO 13849 nezapomeňte zahrnout celý bezpečnostní řetězec: snímač, logiku i akční člen. Chyba v jednom článku sníží celkovou výkonnostní úroveň systému.

Jaká nebezpečí přináší pneumatické systémy a jak jim předcházet?

Pneumatické systémy skrývají čtyři hlavní kategorie rizik: nekontrolovaný výfuk vzduchu, nakumulovaný tlak po odstavení, únik energie a mechanická selhání způsobená kontaminací.

Nebezpečí nekontrolovaného výfuku

Výfukový vzduch může způsobit mechanická zranění, poškození sluchu a selhání součástí. Hluk při přímém výfuku přesahuje 100 dB, přičemž kumulativní expozice nad 85 dB poškozuje sluch při dlouhodobém působení. Kinetická energie částic unášených vzduchem při rychlosti 100 m/s je dostatečná k průniku kůží nebo poškození oka.

Rychlosti výfuku nad 30 m/s v přístupných místech jsou považovány za rizikové. Norma ISO 4414 proto doporučuje regulaci průtoku jako standardní opatření. Tlumiče hluku, regulátory průtoku a speciální výfukové potrubí jsou konkrétní technická řešení, která toto riziko eliminují.

Přehled hlavních nebezpečí a ochranných opatření

Typ nebezpečí	Příčina	Ochranné opatření
Hluk při výfuku	Přímý výfuk nad 85 dB	Tlumič hluku, výfukové potrubí
Kinetická energie částic	Rychlost vzduchu nad 30 m/s	Regulátor průtoku, kryt výfuku
Nakumulovaný tlak	Zbytková energie po odstavení	Blokování, odvzdušňovací ventil
Kontaminace vzduchu	Nečistoty, vlhkost, olej	Filtrace, pravidelná výměna filtrů

Postup bezpečného odstavení systému

Uzavřete přívod stlačeného vzduchu hlavním uzavíracím ventilem.
Aktivujte blokování (lockout) na přívodu energie.
Odvzdušněte systém přes odvzdušňovací ventil nebo manuální výfuk s tlumičem.
Ověřte tlakoměrem, že tlak v celém obvodu klesl na nulu.
Teprve poté vstupte do nebezpečné zóny nebo zahajte servisní práce.

Nakumulovaný tlak v pneumatických válcích nebo zásobnících přetrvává i po uzavření přívodu. Tento fakt je příčinou řady pracovních úrazů při servisních pracích. Odvzdušnění musí zahrnout všechny větve obvodu, nejen hlavní přívod.

Pravidelná údržba a testování bezpečnostních zařízení jsou podmínkou pro zachování funkčnosti. Intervaly testování se stanovují na základě hodnoty PFDavg a požadované úrovně SIL. Automatická diagnostika zabudovaná do moderních ventilů tento proces zjednodušuje, ale nenahrazuje periodické fyzické ověření.

Jak vybrat a implementovat pneumatická bezpečnostní opatření?

Výběr bezpečnostních komponent začíná posouzením rizik. Bez formálního hodnocení rizik podle EN ISO 12100 nelze určit, jakou úroveň SIL nebo výkonnostní úroveň PL musí bezpečnostní funkce splňovat. Posouzení rizik je tedy vstupní podmínkou, nikoli formalitou.

Výběr blokovacích zařízení podle ČSN EN 1088

Volba blokovacích zařízení musí vycházet z posouzení rizik, kompatibility s řídicím systémem stroje a požadavků normy ČSN EN 1088. Klíčová chyba v praxi spočívá v tom, že blokovací zařízení se přidává jako doplněk, nikoli jako integrovaná bezpečnostní část řídicího systému. Tato chyba snižuje celkovou dosaženou úroveň SIL.

Srovnání typů blokovacích zařízení

Typ zařízení	Funkce	Vhodné použití
Mechanické blokování	Fyzická izolace zdroje tlaku	Servisní práce, vstup do zóny
Elektropneumatické blokování	Řízené uzavření s potvrzením	Automatizované linky, SIL 2–3
Bezpečnostní spínač	Řízení start/stop	Provozní ovládání, nikoli izolace
Nouzový uzavírací ventil	Rychlé zastavení obvodu	Ochrana při detekci nebezpečí

Doporučené kroky implementace

Proveďte posouzení rizik podle EN ISO 12100 a určete požadovanou úroveň PL nebo SIL pro každou bezpečnostní funkci.
Vyberte ventily s certifikovanými hodnotami PFDavg a B10d od výrobce.
Ověřte kompatibilitu blokovacích zařízení s řídicím systémem stroje před nákupem.
Navrhněte redundantní obvod s monitorováním stavu pro funkce SIL 2 a vyšší.
Zdokumentujte instalaci a proveďte validační test před uvedením do provozu.
Stanovte intervaly periodického testování na základě požadované hodnoty PFDavg.

Norma ČSN EN 1088 definuje principy pro návrh a volbu blokovacích zařízení ochranných krytů. Její praktický přínos spočívá v tom, že poskytuje konkrétní kritéria pro výběr: typ pohonu, způsob uzamčení a požadavky na monitorování. Technik, který tuto normu zná, dokáže zdůvodnit výběr konkrétního zařízení při auditu nebo při komunikaci s pojišťovnou.

Při montáži pneumatického systému platí, že bezpečnostní prvky musí být instalovány před prvním spuštěním, nikoli dodatečně. Dodatečná instalace zvyšuje náklady a často kompromituje dosažitelnou úroveň SIL kvůli omezením v zapojení.

Nedostatečné zohlednění poruch se společnou příčinou (CCF) může snížit bezpečnostní úroveň systému i několikanásobně. CCF zahrnuje kolísání tlaku, kontaminaci vzduchu nebo nepříznivé prostředí, které mohou způsobit selhání více redundantních prvků současně. Správný návrh proto zahrnuje analýzu CCF jako součást validace bezpečnostního obvodu.

Klíčové poznatky

Pneumatická bezpečnost vyžaduje kombinaci rychlých nouzových ventilů, SIL obvodů a fyzického blokování, přičemž správná implementace snižuje riziko vážných úrazů o 96–99 %.

Bod	Podrobnosti
Reakční doba ventilů	Nouzové ventily musí uzavřít obvod za 15–50 ms, aby ochrana byla účinná.
Blokování vs. spínač	Blokování fyzicky izoluje tlak; spínač řídí provoz. Nelze je vzájemně nahradit.
Analýza CCF	Poruchy se společnou příčinou mohou znehodnotit redundanci; analýza CCF je povinná.
Norma ČSN EN 1088	Definuje kritéria výběru blokovacích zařízení; posouzení rizik je vstupní podmínkou.
Výfukový vzduch	Rychlosti nad 30 m/s a hluk nad 85 dB vyžadují tlumiče a regulátory průtoku.

Pohled z praxe: kde pneumatická bezpečnost nejčastěji selhává

Pracuji s pneumatickými systémy řadu let a opakovaně vidím stejný vzorec: firma splní minimální legislativní požadavky, nechá si vystavit prohlášení o shodě a považuje věc za uzavřenou. Problém je, že minimální shoda a skutečná bezpečnost jsou dvě různé věci.

Nejčastější chyba, kterou vidím, je absence analýzy CCF. Technici nainstalují redundantní ventily a předpokládají, že tím dosáhli SIL 2. Jenže pokud oba ventily sdílejí stejný přívod vzduchu s kolísavým tlakem nebo jsou vystaveny stejné kontaminaci, redundance je iluzorní. Jeden společný faktor může způsobit selhání obou prvků současně.

Druhá opakující se chyba je záměna bezpečnostního spínače za blokování. Viděl jsem provozy, kde technik před vstupem do nebezpečné zóny pouze vypnul spínač. Spínač lze omylem nebo záměrně znovu zapnout. Blokování nikoli. Tato záměna stála v minulosti životy.

Doporučuji každému manažerovi výroby, aby jednou ročně provedl interní audit bezpečnostních funkcí. Ne papírový audit, ale fyzické ověření: aktivujte nouzové zastavení a změřte reakční dobu. Zkontrolujte, zda jsou blokovací zařízení skutečně v provozu při servisních pracích. Vzdělávání techniků v oblasti bezpečného používání pneumatického nářadí je investice, která se vrátí dříve, než si myslíte.

Komplexní bezpečnostní řešení ve vysokorizikových aplikacích nestačí stavět na minimální shodě s předpisy. Kombinace více technologií výrazně zvyšuje bezpečnost i provozní spolehlivost. To není teorie, to je praxe.

— Zdeněk

Bezpečné pneumatické systémy od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí technické zázemí i produktový sortiment pro budování bezpečných pneumatických systémů ve výrobě. Od jednotek úpravy stlačeného vzduchu přes rozvody až po šroubové kompresory pro průmyslové aplikace, vše s důrazem na spolehlivý provoz a shodu s bezpečnostními normami.

Technici a manažeři, kteří řeší implementaci bezpečnostních opatření nebo výběr komponent pro konkrétní aplikaci, mohou využít odborné konzultace přímo na webu. Kompresory-vzduchotechnika poskytuje technickou podporu při výběru kompresorů, rozvodů a příslušenství pro bezpečný a efektivní provoz pneumatiky. Sortiment šroubových kompresorů SCR pokrývá průmyslové aplikace s vysokými nároky na spolehlivost a kontinuitu dodávky stlačeného vzduchu.

Časté dotazy

Co znamená pneumatická bezpečnost v průmyslu?

Pneumatická bezpečnost je soubor technických opatření chránících pracovníky před riziky pneumatických systémů, zejména nekontrolovaným uvolněním tlaku, výfukovým vzduchem a mechanickými pohyby. Zahrnuje nouzové ventily, blokování, bezpečnostní obvody SIL a pravidelné testování.

Jaký je rozdíl mezi pneumatickým blokováním a bezpečnostním spínačem?

Pneumatické blokování fyzicky izoluje zdroj tlaku a znemožňuje opětovné spuštění bez vědomého zásahu. Bezpečnostní spínač pouze řídí provoz start/stop a neposkytuje fyzickou ochranu při servisních pracích.

Jak rychle musí reagovat nouzový uzavírací ventil?

Nouzový uzavírací ventil musí uzavřít pneumatický obvod za 15–50 ms. Tato reakční doba je kratší než lidská reakce, což zajišťuje ochranu dříve, než obsluha zaregistruje nebezpečí.

Jaké normy upravují pneumatická bezpečnostní opatření?

Klíčové normy jsou EN ISO 13849 a EN 62061 pro bezpečnostní funkce řídicích systémů, ČSN EN 1088 pro blokovací zařízení a ISO 4414 pro obecné požadavky na pneumatické systémy. Posouzení rizik podle EN ISO 12100 je vstupní podmínkou pro výběr správných opatření.

Proč je analýza CCF důležitá pro pneumatické bezpečnostní systémy?

Poruchy se společnou příčinou (CCF) mohou způsobit selhání více redundantních prvků současně, například při kolísání tlaku nebo kontaminaci vzduchu. Bez analýzy CCF může zdánlivě redundantní systém selhat jako celek a nedosáhnout deklarované úrovně SIL.
