Úniky vzduchu v pneumatických systémech představují jeden z nejvýznamnějších skrytých nákladů průmyslových provozů. Jediná čtvrtpalcová díra může způsobit ztráty přesahující tisíce korun ročně, přičemž celkové úniky často dosahují 20 až 30 procent veškeré spotřeby stlačeného vzduchu, v zanedbaných provozech i výrazně více. Tento praktický průvodce poskytuje systematický postup k identifikaci, eliminaci a prevenci úniků vzduchu, což vede k prokazatelným energetickým úsporám až 42 procent.
Klíčové poznatky
| Bod | Podrobnosti |
|---|---|
| Podíl úniků na spotřebě | Úniky vzduchu tvoří 20 až 30 procent celkové spotřeby stlačeného vzduchu, u zanedbaných rozvodů až 50 procent. |
| Nelineární dopad | 10% únik vzduchu zvyšuje příkon až o 30 procent, nikoli o 10 procent. |
| Ultrazvukové detektory | Odhalí i neslyšitelné úniky v hlučném provozu bez nutnosti odstávky. |
| Audit a úspora energie | Pravidelné audity sítě vedou k energetickým úsporám až 42 procent. |
| Rychlá návratnost | Investice do detekce a oprav se vrací v řádu 6 až 24 měsíců. |
Pochopení problému: finanční dopady a častá místa úniků
Úniky stlačeného vzduchu výrazně ovlivňují ekonomiku provozu. Znamenají 20 až 30 procent ztrátu vzduchu, u starých a zanedbaných rozvodů běžně i 50 procent. Tyto ztráty způsobují nejen zbytečné výdaje za elektřinu, ale také nadměrné opotřebení kompresorů, které musí běžet déle, aby kompenzovaly ztracený objem. Systém, který ztrácí 30 procent stlačeného vzduchu, vyžaduje kompresor o třetinu výkonnější, než by bylo nutné.
Vztah mezi únikem a spotřebou přitom není lineární. Při 10% úniku vzduchu ventilátor či kompresor zvyšuje svůj příkon zhruba o 30 procent. Malé zvýšení netěsnosti má tedy disproporčně velký dopad na spotřebu elektřiny i opotřebení zařízení.
V praxi se hovoří o takzvané „Dirty Thirty“: posledních přibližně 9 metrů potrubí před spotřebičem je statisticky nejrizikovější úsek. Právě zde se kumulují flexibilní hadice, rychlospojky a provizorní odbočky, které bývají zdrojem největšího podílu úniků.
Nejčastější místa výskytu úniků vzduchu a jejich přibližný podíl:
| Zdroj úniku | Podíl na ztrátách | Typická příčina |
|---|---|---|
| Spoje a závity | 30 % | Nedostatečné těsnění, vibrace |
| Hadice a přívodní vedení | 25 % | Mechanické poškození, stáří |
| Ventily a regulátory | 20 % | Opotřebení vnitřního těsnění |
| Rychlospojky | 15 % | Opotřebení vložky, časté připojování |
| Ostatní (odvaděče apod.) | 10 % | Zablokování nečistotami |
Pravidelný monitoring tlaku umožňuje včasnou detekci nově vzniklých netěsností, zejména během nočních hodin, kdy je odběr strojů minimální.
Příprava k eliminaci úniku: vybavení a metody detekce
Efektivní eliminace začíná správným výběrem detekčních metod. Zatímco poslech syčení nebo mýdlová voda fungují v tichém prostředí, v průmyslu jsou tyto metody neúčinné. Pokročilé metody detekce využívají technologie pro přesnou lokalizaci i za plného provozu.
| Metoda detekce | Přesnost | Funguje v hluku | Odstávka | Vhodnost |
|---|---|---|---|---|
| Poslech syčení | Nízká | Ne | Ne | Tiché a malé dílny |
| Mýdlová voda | Velmi vysoká (lokálně) | Ano | Ano | Ověření konkrétního spoje |
| Ultrazvukový detektor | Vysoká | Ano | Ne | Průmyslové provozy všech velikostí |
| Akustická kamera | Velmi vysoká | Ano | Ne | Rozsáhlé haly, rychlý audit |
| Měření poklesu tlaku | Střední | Ano | Ano | Kvantifikace rozsahu úniku |

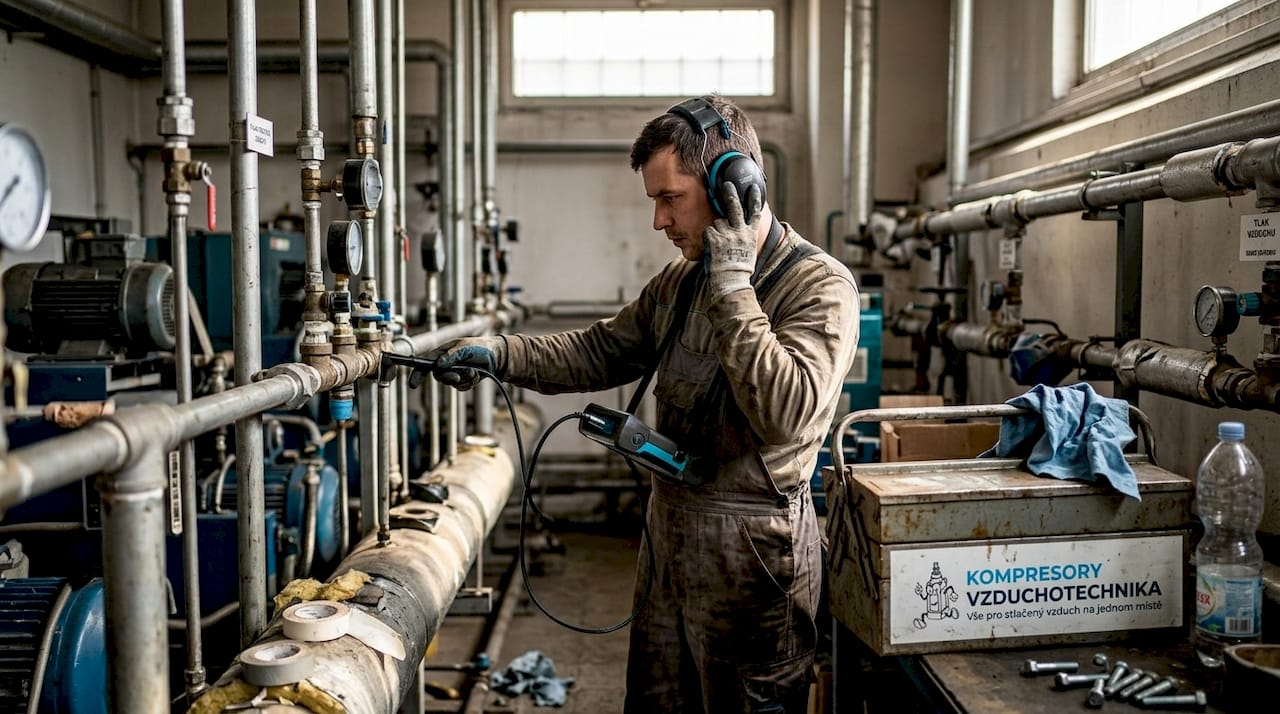

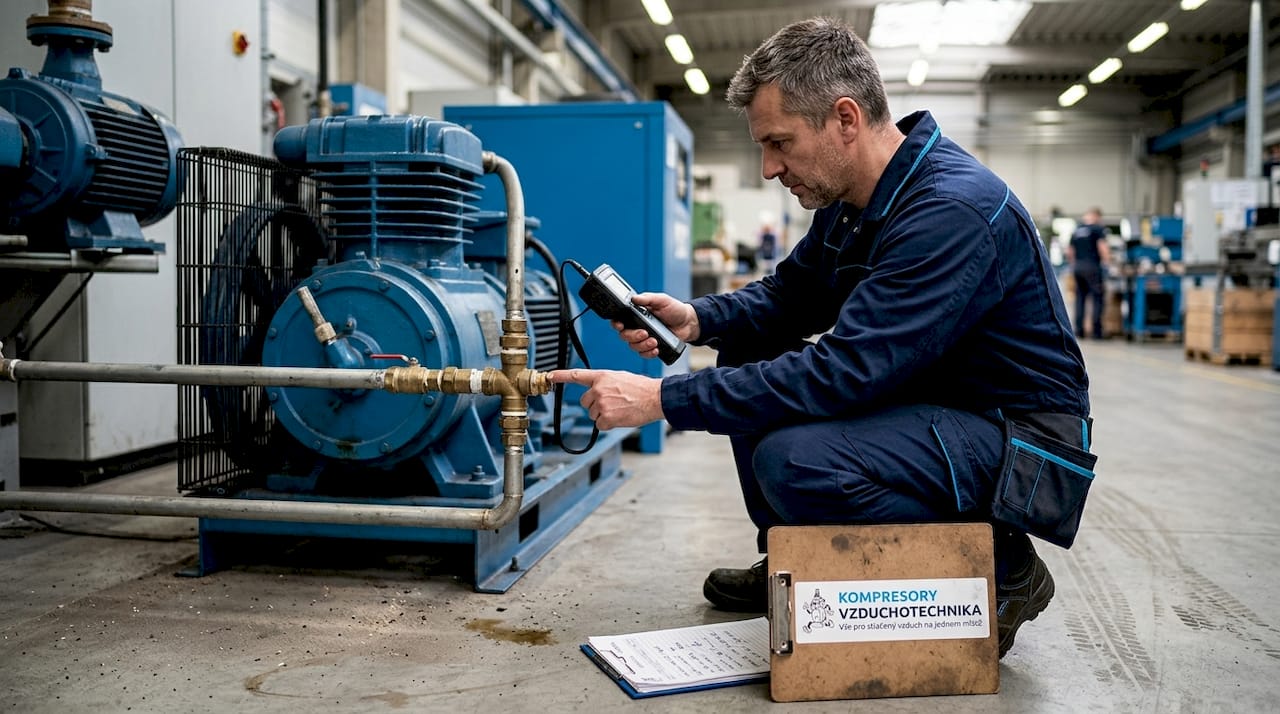

Ultrazvukový detektor pracuje na principu zachycení vysokofrekvenčního zvuku unikajícího vzduchu (typicky kolem 40 kHz). Detektor tyto frekvence převede do slyšitelného pásma, takže je technik zaslechne ve sluchátkách i v hlučné hale. Systematicky procházejte všechny spoje a připojení ve vzdálenosti 5 až 10 cm od povrchu; zvýšená hodnota na displeji nebo změna tónu indikuje únik.
Mýdlový roztok připravíte smícháním běžného mycího prostředku s vodou v poměru zhruba 1:10. Aplikujte štětcem nebo rozprašovačem na podezřelá místa; tvorba bublin odhalí i malé úniky a slouží k přesnému potvrzení spoje nalezeného ultrazvukem.
Profesionální tip: Při výběru ultrazvukového detektoru upřednostněte modely s nastavením citlivosti a frekvenčním filtrem. Bez filtru v hlučné hale často signál od kompresoru přeslechne skutečný únik. Únik, který slyšíte pouhým uchem, je už tak velký, že stojí desítky tisíc korun ročně — cílem ultrazvuku je najít ty, které nikdo neslyší.
Jak provést eliminaci úniku: krok za krokem
Systematická eliminace úniků vzduchu vyžaduje strukturovaný postup od přípravy přes opravu až po prevenci. Před demontáží jakékoli části vždy nejprve vypněte kompresor, odpojte jej od napájení a systém úplně odtlakujte otevřením vypouštěcího ventilu.
- Přípravná fáze: Vypracujte plán auditu podle schématu rozvodu a označte si jednotlivé sekce. Detekci ideálně provádějte mimo hlavní výrobu, aby byl minimální hluk pozadí. Před detekcí nechte kompresor běžet alespoň 10 minut, aby dosáhl provozní teploty — teplý systém odhalí úniky lépe.
- Detekční fáze: Systematicky procházejte síť od kompresoru ke spotřebičům. Každý únik označte štítkem nebo barevnou páskou s číslem a zaznamenejte pro opravu.
- Kvantifikační fáze: Uzavřete systém, natlakujte na provozní tlak a změřte čas poklesu tlaku o 0,5 bar. Pokles větší než přibližně 0,14 bar (2 psi) za minutu signalizuje významný únik. Z těchto dat odhadnete unikající objem v litrech za minutu a prioritizujete opravy podle velikosti.
- Opravná fáze: Vyčistěte oblast kolem úniku od mastnoty a koroze. U závitů omotejte 3 až 4 vrstvy teflonové pásky ve směru dotahování nebo aplikujte tekuté těsnění závitů odolné tlaku až 20 bar a dotáhněte předepsaným momentem. U rychlospojek vyměňte těsnění, poškozené hadice nahraďte novými se stejným průměrem a tlakovým rozsahem. Používejte těsnění a tmely certifikované pro tlakový vzduch a odpovídající provozní teploty.
- Verifikační fáze: Po opravě znovu natlakujte systém a ověřte opravené místo ultrazvukem i mýdlovým roztokem. Absence bublin po dobu 2 minut potvrzuje úspěšnou opravu. Teprve po potvrzení těsnosti přejděte k dalšímu úniku. Oprava bez potvrzovacího měření je jednou z nejčastějších chyb.
- Preventivní fáze: Zaveďte pravidelné kontrolní cykly a dokumentaci nálezů pro srovnání v čase.
Ověření úspěšnosti a dlouhodobá údržba
Úspěšná eliminace vyžaduje ověření výsledků. Metody zahrnují srovnání energetické spotřeby kompresoru před a po opravách a měření spotřeby vzduchu během nočního provozu, kdy je odběr strojů minimální. Dlouhodobá údržba by měla zahrnovat instalaci průtokoměrů v klíčových bodech systému, které včas signalizují anomálie.
Nejčastější chybou provozů není chybějící přístroj, ale absence pravidelnosti. Netěsnosti vznikají kontinuálně vibracemi, teplotními cykly i běžným opotřebením. Doporučené intervaly preventivní údržby:
| Úkon | Interval | Přínos |
|---|---|---|
| Vizuální kontrola hadic a spojů | Měsíčně | Včasné odhalení poškození |
| Kontrola pojistných ventilů | Měsíčně | Prevence netěsností a koroze |
| Test poklesu tlaku | Měsíčně až čtvrtletně | Kvantifikace úniků |
| Ultrazvuková detekce celého systému | Čtvrtletně (velké provozy) až pololetně | Komplexní přehled o stavu |
| Výměna těsnění | Dle opotřebení, orientačně 12 měsíců | Prevence náhlých úniků |
| Výměna hadic | Dle opotřebení, orientačně 24 měsíců | Prevence prasklin |
Ideální je zařadit ultrazvukovou kontrolu do stejného rozvrhu jako plánovanou údržbu a diagnostiku kompresoru, ne jako izolovanou akci. Automatizace typu FLOWBOX navíc dokáže minimalizovat noční úniky automatickým odpojováním nepoužívaných sekcí během prostojů.
