Význam automatizace stlačeného vzduchu v průmyslu

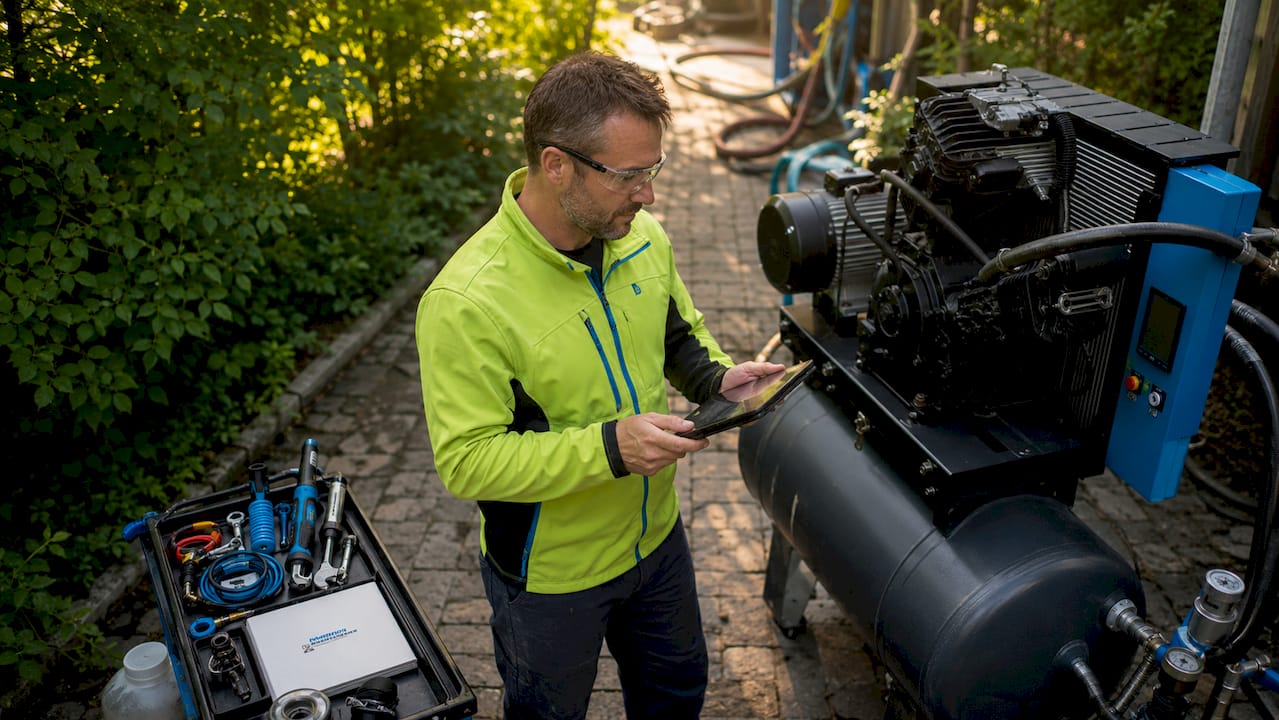

Technik provádí kontrolu systému stlačeného vzduchu.

TL;DR:

Automatizace stlačeného vzduchu optimalizuje provoz kompresorů podle aktuální poptávky a snižuje energetickou spotřebu.

Správná implementace zahrnuje sběr dat, řídicí logiku a jejich integraci s výrobními a řídicími systémy, což umožňuje rychlou návratnost investic.

Automatizace stlačeného vzduchu je definována jako řízení provozu kompresorů a distribučních sítí na základě aktuální poptávky, nikoli na základě manuálního nastavení nebo kontinuálního chodu. Tento přístup je v průmyslové praxi označován jako řízení systémů stlačeného vzduchu (Compressed Air System Management). Projekt DENSO realizovaný ve spolupráci s Rockwell Automation prokázal, že správně implementovaná automatizace průmyslových procesů snižuje spotřebu energie na stlačený vzduch o 26 % s úsporou 350 000 USD ročně. Tento výsledek ukazuje, že výhody automatizace vzduchu nejsou teoretické, ale měřitelné a rychle dosažitelné.

Jak funguje automatizace stlačeného vzduchu v průmyslových systémech

Automatizace systémů stlačeného vzduchu stojí na třech technických vrstvách: sběru dat, řídicí logice a integraci s výrobním prostředím. Každá vrstva plní specifickou funkci a bez jejich propojení nelze dosáhnout skutečných úspor.

Sběr dat pomocí senzorů

Základem je měření průtoku, tlaku a kvality vzduchu v reálném čase. Senzory se instalují na výstup kompresoru, do klíčových uzlů distribučního potrubí a na vstupy jednotlivých spotřebičů. Přesné měření spotřeby na různých místech rozvodu odhaluje netěsnosti a nadměrnou spotřebu, které by jinak zůstaly neviditelné. Bez těchto dat nelze řídit systém efektivně.

Řídicí logika a regulace kompresorů

Naměřená data vstupují do PLC (programovatelného logického automatu), který na jejich základě spouští nebo odstavuje kompresory, přepíná mezi výkonnostními režimy a synchronizuje cyklování více strojů. Systém reaguje na skutečnou poptávku, nikoli na pevně nastavený harmonogram. Automatické přepínání režimů a řízení podle špiček poptávky patří mezi klíčové funkce, které odlišují skutečnou automatizaci od pouhého monitoringu. Například při zastavení výrobní linky systém okamžitě sníží výkon kompresoru, čímž eliminuje zbytečný chod naprázdno.

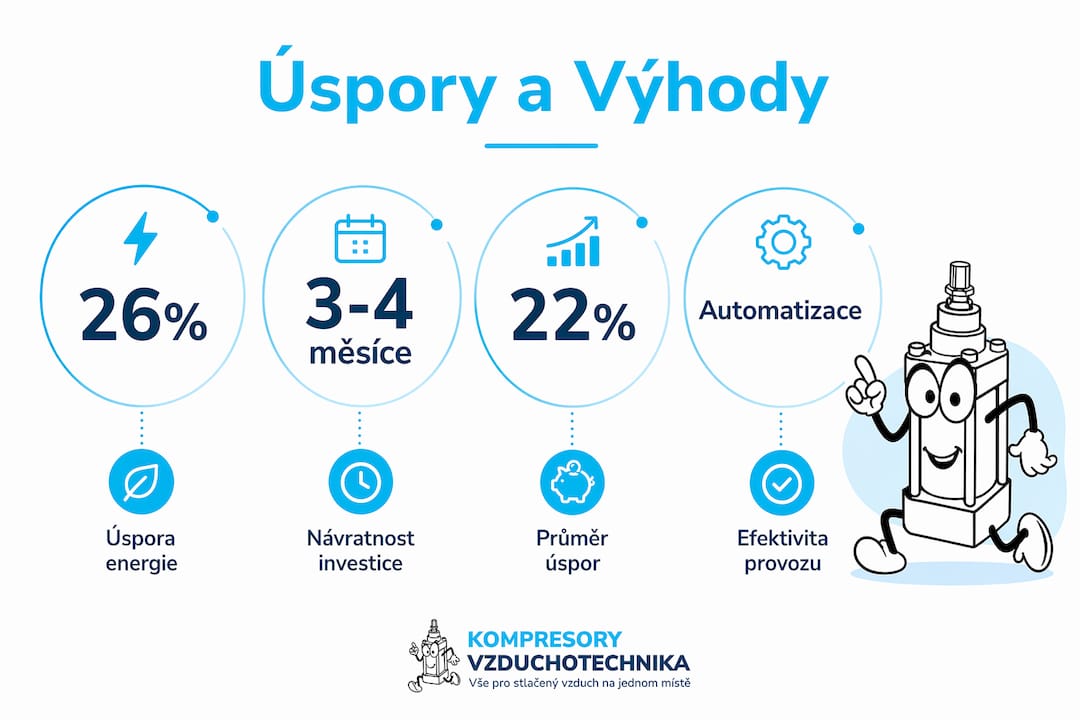

Přehledná grafika představuje klíčové přínosy automatizace v oblasti průmyslového využití stlačeného vzduchu.

Integrace s řízením budovy a výroby

Moderní systémy se napojují na systémy řízení budov (BMS) a výrobní řídicí systémy (MES nebo SCADA). Tato integrace umožňuje, aby kompresor automaticky přizpůsobil výkon při změně produkčního plánu nebo při přechodu na jiný výrobní program. Integrace s automatizací výroby tak přináší synchronizaci celého provozu, nikoli jen optimalizaci izolovaného subsystému.

Monitoring versus skutečné řízení

Monitoring sbírá data a zobrazuje je operátorovi. Skutečná automatizace tato data zpracovává a na jejich základě jedná bez lidského zásahu. Monitoring samotný nestačí k dosažení významných úspor. Teprve řídicí logika, která propojuje měření s automatickým spínáním a regulací, přináší výsledky srovnatelné s projektem DENSO.

Profesionální tip: Při návrhu automatizace začněte mapováním spotřeby na úrovni jednotlivých větví rozvodů, nikoli jen na výstupu kompresoru. Teprve detailní přehled o tom, kde vzduch skutečně putuje, umožní nastavit řídicí logiku tak, aby zásahy byly cílené a efektivní.

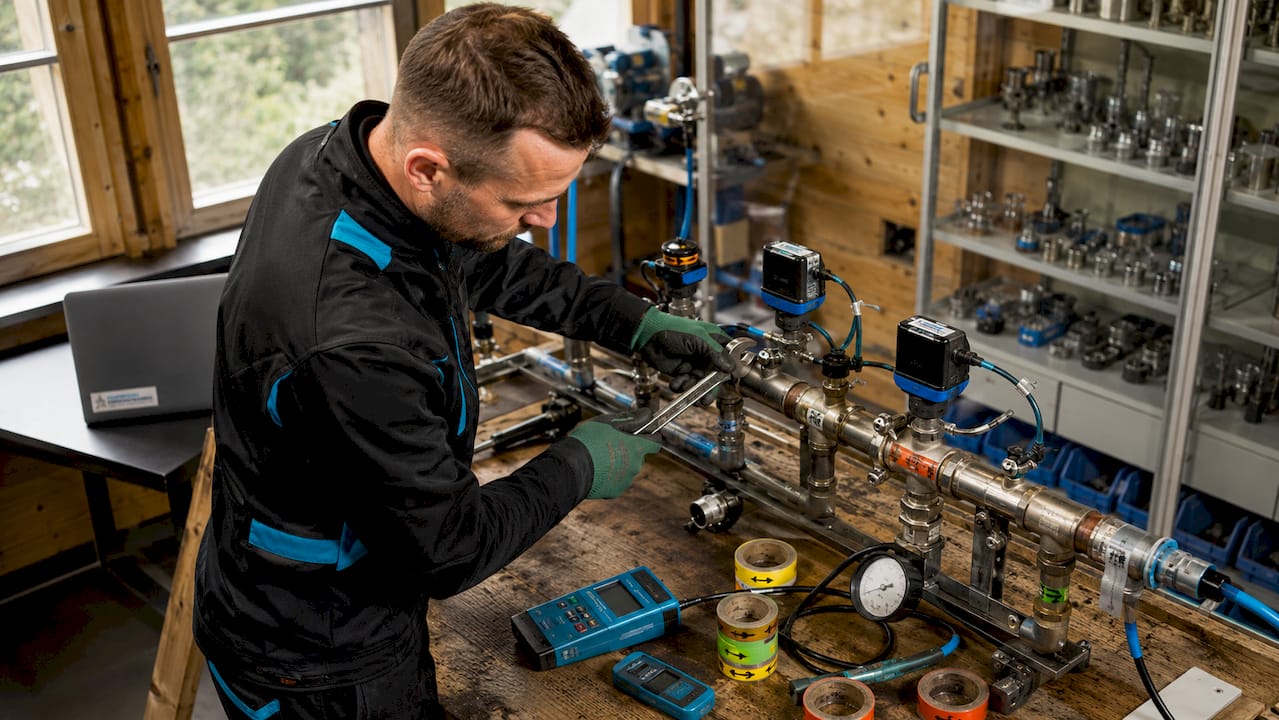

Technik právě nastavuje senzory na systému stlačeného vzduchu.

Jaké jsou hlavní výhody automatizace stlačeného vzduchu?

Výhody automatizace vzduchu se projevují ve čtyřech oblastech: energetické úspoře, spolehlivosti provozu, ekologickém dopadu a nákladech na údržbu.

Energetická úspora. Systel uvádí, že monitoring stlačeného vzduchu přináší úspory kolem 22 % s návratností investice za 3 až 4 měsíce. Tato čísla odpovídají provozům, kde se automatizace nasadí na dříve zcela manuálně řízené systémy.
Snížení emisí CO2. Projekt DENSO zaznamenal snížení emisí o 3 110 tun CO2 ročně. Pro průmyslové provozy plnící cíle ESG nebo podléhající emisním regulacím jde o přímý a měřitelný přínos.
Prodloužení životnosti zařízení. Kompresor, který neběží zbytečně naprázdno, se méně opotřebovává. Automatizace zkracuje celkový počet provozních hodin při zachování stejného výkonu.
Přediktivní údržba. Pokročilé senzory a cloudové platformy umožňují vizualizaci spotřeby, detekci anomálií a predikci poruch dříve, než způsobí výpadek výroby. Tím se mění přístup k údržbě z reaktivního na proaktivní.
Detekce netěsností. Neodhalené netěsnosti v rozvodech zvyšují náklady na energii o desítky až stovky tisíc korun ročně. Automatizovaný monitoring je identifikuje okamžitě, nikoli až při plánované revizi.

Klíčový závěr: automatizace průmyslových procesů v oblasti stlačeného vzduchu nepřináší jen úspory energie, ale mění celý způsob, jakým provozovatelé přistupují k řízení a údržbě systému.

Manuální řízení versus automatizovaný systém stlačeného vzduchu

Tradiční manuální provoz kompresorů znamená, že stroj běží podle pevně nastaveného časového plánu nebo dokonce nepřetržitě, bez ohledu na aktuální poptávku výroby. Výsledkem je vysoká energetická náročnost, zbytečné opotřebení a neschopnost reagovat na změny v provozu. Automatizovaný systém naproti tomu synchronizuje výkon kompresoru se skutečnou spotřebou v reálném čase.

Parametr	Manuální řízení	Automatizovaný systém
Reakce na změnu poptávky	Ruční zásah operátora	Automatická, v řádu sekund
Energetická náročnost	Vysoká, kontinuální chod	Snížená o 20 až 26 %
Detekce netěsností	Při plánované revizi	Průběžně, v reálném čase
Životnost kompresoru	Zkrácená zbytečným chodem	Prodloužená optimálním zatížením
Náklady na údržbu	Reaktivní, nepředvídatelné	Přediktivní, plánované
Integrace s výrobou	Žádná nebo minimální	Plná integrace přes PLC nebo SCADA

Rozdíl v provozních nákladech se projeví nejdříve v prvních šesti měsících po zavedení automatizace. První největší úspory bývají dosaženy právě v tomto období, kdy systém identifikuje neefektivní části a operátoři provedou první cílené zásahy. Manuální provoz tyto příležitosti jednoduše nevidí.

Profesionální tip: Před přechodem na automatizaci proveďte audit spotřeby v délce alespoň dvou týdnů. Zaznamenejte špičky a útlumy poptávky v různých směnách. Tato data jsou základem pro správné nastavení řídicí logiky a výběr vhodného kompresoru s frekvenčním měničem.

Praktické příklady úspor díky automatizaci stlačeného vzduchu

Konkrétní čísla z průmyslové praxe jsou nejsilnějším argumentem pro investici do automatizace. Níže jsou uvedeny příklady, které dokumentují reálné výsledky.

Projekt DENSO a Rockwell Automation

DENSO, japonský výrobce automobilových komponentů, implementoval ve svém závodě PLC řídicí systém pro správu kompresorů. Výsledkem bylo snížení spotřeby energie o 26 % a roční úspora 350 000 USD. Systém využíval synchronní cyklování kompresorů podle aktuální poptávky místo kontinuálního provozu. Snížení emisí o 3 110 tun CO2 ročně bylo vedlejším, ale strategicky důležitým výsledkem pro plnění firemních ekologických závazků.

„Automatizace musí jít nad rámec sběru dat. Vyžaduje návrh řídicí logiky s automatickým spínáním režimů kompresorů a řízením podle špiček poptávky, včetně údržbových funkcí založených na trendech ztrát." Rockwell Automation, případová studie DENSO

Nasazení IIoT senzorů podle Systel

Systel dokumentuje projekt, kde roční úspory nákladů dosáhly přibližně 13,2 lakhs INR při nákladech na monitoring 2,8 až 4,5 lakhs INR. Návratnost investice za 3 až 4 měsíce je výsledkem, který je v průmyslovém prostředí mimořádně krátký. IIoT senzory zde zajišťovaly průběžné měření průtoku a tlaku, cloudová platforma vizualizovala data a generovala upozornění při anomáliích.

Doporučené kroky pro implementaci

Audit stávajícího systému. Změřte spotřebu na výstupu kompresoru a v klíčových uzlech sítě po dobu minimálně dvou týdnů.
Identifikace ztrát. Porovnání průtoku na vstupu a výstupu jednotlivých větví odhalí netěsnosti a nadměrnou spotřebu.
Výběr řídicího systému. Zvolte PLC nebo průmyslový kontrolér s možností integrace do stávajícího BMS nebo MES.
Instalace senzorů a měřidel. Pokryjte nejen výstup kompresoru, ale i distribuční síť až ke koncovým spotřebičům.
Nastavení řídicí logiky. Definujte pravidla pro spouštění, odstavování a přepínání režimů kompresorů podle naměřených špiček poptávky.
Průběžný monitoring a optimalizace. Po spuštění systém sledujte a upravujte parametry na základě provozních dat. Průvodce optimalizací spotřeby stlačeného vzduchu od Kompresory-vzduchotechnika nabízí praktické metodiky pro tento krok.

Klíčové poznatky

Automatizace stlačeného vzduchu přináší prokazatelné úspory energie v rozsahu 20 až 26 %, přičemž návratnost investice nastává již do čtyř měsíců od nasazení.

Bod	Podrobnosti
Energetická úspora	Automatizace snižuje spotřebu energie o 20 až 26 % oproti manuálnímu provozu.
Rychlá návratnost	Investice do monitoringu a automatizace se vrátí za 3 až 4 měsíce provozu.
Detekce netěsností	Průběžný monitoring odhaluje ztráty v rozvodech, které manuální revize přehlíží.
Integrace s výrobou	Napojení na PLC nebo SCADA umožňuje automatickou reakci na změny produkce.
Přediktivní údržba	Trendová analýza spotřeby umožňuje plánovat servis dříve, než dojde k poruše.

Proč monitoring bez řídicí logiky nestačí

Pracuji s průmyslovými provozy různých velikostí a opakovaně narážím na stejný vzorec. Provozovatel nainstaluje senzory, zobrazí data na dashboardu a prohlásí, že má automatizaci. Ve skutečnosti má jen drahý teploměr. Data bez řídicí logiky jsou pasivní. Systém, který vidí, že tlak klesl, ale neumí na to reagovat bez zásahu operátora, není automatizovaný. Je to jen informovaný manuální provoz.

Největší chyba, kterou vidím, je zaměření výhradně na výstup kompresoru. Provozovatelé měří, co kompresor vyrobí, ale neměří, co se s tím vzduchem děje dál. Netěsnost v potrubí o průměru několika milimetrů může stát statisíce korun ročně a přitom se na výstupu kompresoru neprojeví nijak dramaticky. Teprve viditelnost spotřeby v jednotlivých větvích rozvodů umožňuje zaměřit zásahy tam, kde to skutečně přináší výsledky.

Doporučuji přistupovat k automatizaci jako k projektu ve dvou fázích. V první fázi nainstalujte měření a sbírejte data po dobu šesti až osmi týdnů. V druhé fázi na základě těchto dat navrhněte řídicí logiku. Tento postup zabrání situaci, kdy se řídicí systém nastaví na základě odhadů a výsledky jsou pak zklamáním. Diagnostika kompresoru a celého systému před implementací je investice, která se vrátí mnohonásobně. Více o tomto přístupu popisuje průvodce diagnostikou kompresoru od Kompresory-vzduchotechnika.

— Zdeněk

Kompresory-vzduchotechnika: řešení pro automatizaci stlačeného vzduchu

Kompresory-vzduchotechnika nabízí produkty a technické zázemí pro celý proces automatizace stlačeného vzduchu, od výběru kompresoru až po integraci do řídicích systémů.

Šroubové kompresory SCR jsou konstruovány pro průmyslové provozy vyžadující spolehlivý a energeticky efektivní zdroj stlačeného vzduchu s možností napojení na frekvenční měnič a externí řídicí systémy. Kompresory-vzduchotechnika dále dodává komponenty pro rozvody stlačeného vzduchu, jednotky úpravy vzduchu a příslušenství pro monitoring. Technický tým poskytuje poradenství při návrhu automatizace, výběru senzorů a integraci s PLC nebo BMS. Pro detailní přehled energetických úspor dosažitelných s konkrétními modely kompresorů doporučujeme průvodce úsporami energie s kompresorem na webu Kompresory-vzduchotechnika.

FAQ

Co je automatizace stlačeného vzduchu?

Automatizace stlačeného vzduchu je řízení provozu kompresorů a distribučních sítí na základě aktuální poptávky pomocí senzorů, PLC a řídicí logiky. Cílem je eliminovat zbytečný chod kompresorů a snížit spotřebu energie.

Jak velké úspory energie lze očekávat?

Projekt DENSO dosáhl úspory 26 % spotřeby energie, Systel uvádí průměr kolem 22 %. Konkrétní výsledek závisí na stávajícím stavu systému, míře netěsností a způsobu řízení před implementací automatizace.

Jak rychle se investice do automatizace vrátí?

Systel dokumentuje návratnost investice za 3 až 4 měsíce u provozů, kde byl dříve systém řízen manuálně. Největší úspory se typicky projeví během prvních šesti měsíců po spuštění.

Jaký je rozdíl mezi monitoringem a automatizací?

Monitoring sbírá a zobrazuje data, ale nevyžaduje automatický zásah. Automatizace tato data zpracovává a na jejich základě řídí provoz kompresorů bez nutnosti manuálního zásahu operátora.

Jaké kompresory jsou vhodné pro automatizované provozy?

Šroubové kompresory s frekvenčním měničem jsou pro automatizaci nejlépe přizpůsobeny, protože umožňují plynulou regulaci výkonu podle aktuální poptávky. Pístové kompresory s pevnými otáčkami jsou pro plnou automatizaci méně vhodné.
