Metody testování průtoku vzduchu: průvodce pro techniky

Stručně:

• Správné měření průtoku vzduchu je klíčové pro diagnostiku systémů a splnění norem.
• Metody jako digestoře a anemometry umožňují přesné stanovení objemového průtoku, pokud jsou správně umístěny a kalibrovány.

Měření průtoku vzduchu je definováno jako kvantifikace objemu nebo hmotnosti vzduchu procházejícího průřezem potrubí nebo otvorem za jednotku času. Správné metody testování průtoku vzduchu jsou základem diagnostiky pneumatických systémů, ventilace i klimatizace. Normy jako LEED a BREEAM vyžadují přesnost měření pod ±10 % z měřené hodnoty. To znamená, že chyba větší než 10 % přímo ohrožuje certifikaci budovy nebo průmyslového zařízení. Česká technická norma ČSN EN stanovuje obdobné požadavky pro průmyslové aplikace. Bez validovaného měření nelze spolehlivě nastavit výkon kompresoru, ventilátoru ani řídicí armatury.

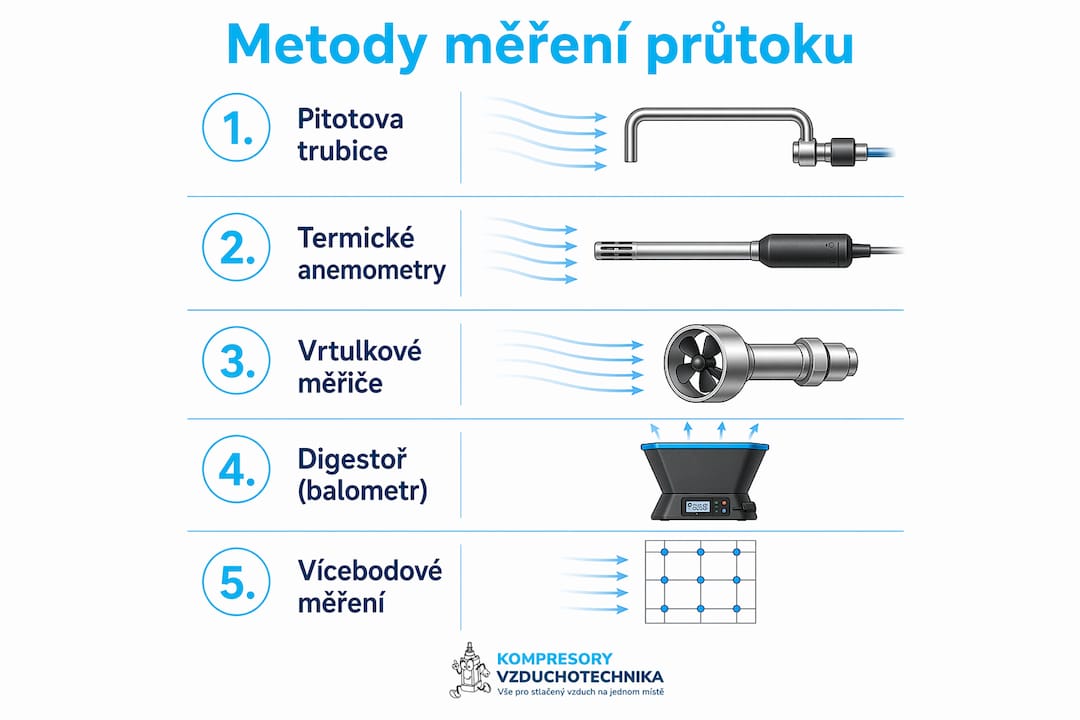

Jaké jsou hlavní metody měření průtoku vzduchu?

Přímé měření objemového průtoku pomocí zachycovacích digestoří, označovaných také jako balometry, patří k nejspolehlivějším metodám pro ventilační systémy. Digestoře pro HVAC pokrývají rozsah 25–4.000 m³/h s přesností ±3 %. Tato přesnost je dostatečná pro certifikační měření podle LEED i BREEAM. Digestoře s vestavěnou tlakovou kompenzací navíc eliminují chyby nerovnoměrného proudění, které jsou typické u designových difuzorů a mřížek.

Anemometry tvoří druhou velkou skupinu měřicích přístrojů. Dělí se na vrtulkové a termické podle fyzikálního principu měření.

• Vrtulkové anemometry měří rychlost vzduchu v rozsahu 0,5–30 m/s s přesností ±1,5 % + 0,3 m/s. Hodí se pro běžná potrubní měření a komínové průduchy.
• Termické anemometry jsou vhodné pro nízké rychlosti v rozsahu 0,01–2 m/s. Jejich vysoká citlivost je výhodou při měření přiváděcího vzduchu v čistých prostorách nebo laboratořích.
• Pitotovy trubice pracují na principu diferenčního tlaku podle Bernoulliho rovnice. Jsou levné a odolné, ale vyžadují rovnoměrný profil proudění.
• Vícebodové tlakové sondy umožňují průměrování rychlostí přes celý průřez potrubí. Technici je doporučují pro online měření v moderních HVAC aplikacích.

Volba metody závisí na rychlostním rozsahu a charakteru proudění. Termické anemometry vedou při nízkých rychlostech, vrtulkové jsou robustnější pro standardní průmyslová potrubí.

Profesionální tip: Pokud měříte průtok na designovém difuzoru nebo mřížce s nepravidelným tvarem, vždy použijte digestoř s tlakovou kompenzací. Bodové měření anemometrem na takovém prvku dává systematicky zkreslené výsledky.

Jak správně vybrat a umístit měřicí přístroj?

Výběr měřicího zařízení se řídí třemi kritérii: rozsahem průtoku, požadovanou přesností a typem aplikace. Pro průmyslové pneumatické systémy s vyššími průtoky a tlaky jsou vhodné vrtulkové anemometry nebo Pitotovy trubice. Pro nízkorychlostní měření v laboratořích nebo čistých prostorách je správnou volbou termický anemometr.

Umístění sondy rozhoduje o kvalitě výsledku stejnou měrou jako typ přístroje. Správná pozice sondy je kritická. Doporučuje se minimální vzdálenost od turbulentních prvků odpovídající několikanásobku průměru potrubí. Kolena, ventilátory, zúžení a T-kusy vytvářejí turbulenci, která zkresluje výsledek. Pokud není dostatečný přímý úsek k dispozici, řeší situaci vícebodové měření.

Postup výběru a instalace:

1. Stanovte rozsah průtoku a požadovanou přesnost podle normy nebo projektové dokumentace.
2. Zvolte typ přístroje odpovídající rychlostnímu rozsahu a prostředí (teplota, vlhkost, prašnost).
3. Identifikujte měřicí místo s dostatečným přímým úsekem před sondou i za ní.
4. Při nerovnoměrném profilu proudění naplánujte vícebodové měření a výpočet průměru.
5. Zkontrolujte těsnost připojení sondy a vzduchotěsnost hadic.
6. Ověřte platnost kalibrace přístroje před zahájením měření.

Kalibrace je základem technické validity každého měření. Standardní kalibrace se provádí v aerodynamických tunelech podle normy ISO 17025 na nejméně 5 bodech rozsahu. Pro intenzivní profesionální využití se doporučuje frekvence kalibrace přibližně jednou ročně.

• Uchovávejte kalibrační listy u každého přístroje.
• Při pochybnostech o výsledku proveďte porovnávací měření dvěma přístroji.
• Poškozené nebo znečištěné sondy kalibrujte ihned, ne až při plánovaném termínu.

Profesionální tip: Při instalaci vzduchotěsných hadic pro měření malých průtoků vždy volte vnitřní průměr hadice odpovídající trysce měřeného zařízení. Nevhodný průměr vytváří protitlak, který zkresluje výsledek u malých pneumatických čerpadel a kompresorů.

Jak provést měření průtoku vzduchu krok za krokem?

Správný postup měření zajišťuje opakovatelnost a srovnatelnost výsledků. Každý krok má svůj účel a jeho vynechání se projeví na kvalitě dat.

1. Příprava měřicího místa. Zkontrolujte, zda je systém v ustáleném provozním stavu. Ověřte, že ventilátory, kompresory a regulační armatury pracují na projektovaných hodnotách.
2. Kontrola přístroje. Ověřte platnost kalibrace, stav sondy a baterie. U digitálních přístrojů zkontrolujte nastavení jednotek a kompenzačních faktorů pro teplotu a tlak.
3. Umístění sondy. Vložte sondu do měřicího místa v souladu s pokyny výrobce. Dodržte minimální vzdálenosti od turbulentních prvků.
4. Provedení měření. U anemometrů nechte přístroj stabilizovat po dobu alespoň 30 sekund před odečtem. U digestoří přiložte okraj těsně k měřenému prvku a počkejte na ustálení hodnoty.
5. Vícebodové měření. Při nerovnoměrném profilu proudění změřte rychlost ve více bodech průřezu a vypočítejte průměr. Nerovnoměrné proudění nutí techniky používat vícebodová měření a tlakové kompenzace pro dosažení přesnosti.
6. Záznam dat. Zaznamenejte naměřené hodnoty včetně teploty, tlaku a vlhkosti vzduchu v době měření. Tyto parametry jsou nutné pro přepočet na normované podmínky.
7. Ověření výsledků. Opakujte měření minimálně třikrát a porovnejte hodnoty. Odchylka mezi opakováními větší než 5 % signalizuje nestabilní podmínky nebo chybu měření.

Základní vzorec pro výpočet průtoku je součin průřezu a rychlosti. Reálné podmínky ale vyžadují kompenzaci podle aktuální teploty a tlaku, protože hustota vzduchu se s těmito veličinami mění. Bez korekce může být výsledek zavádějící, zejména při měření v letních měsících nebo ve výškách nad 500 m n. m.

Jaké jsou nejčastější chyby při testování průtoku vzduchu?

Špatné umístění sondy je nejčastější příčinou nepřesných výsledků. Sonda umístěná příliš blízko kolena, ventilátoru nebo zúžení zachytí turbulentní proudění, které nereprezentuje skutečný průtok v potrubí.

Mezi další časté chyby patří:

• Neplatná kalibrace přístroje. Přístroj bez aktuálního kalibračního listu dává výsledky, které nelze technicky obhájit. Kalibrace podle ISO 17025 je podmínkou pro měření v certifikačních projektech.
• Nevhodná hadice pro měření malých průtoků. Hadice s příliš malým vnitřním průměrem vytváří protitlak, který zkresluje výsledek u malých pneumatických zařízení.
• Opomenutí korekce teploty a tlaku. Výpočet průtoku bez zohlednění aktuálních podmínek vede k systematické chybě. Vliv proměnlivého tlaku na přesnost měření je dobře zdokumentován v průmyslových aplikacích.
• Jednobodové měření při nerovnoměrném profilu. Jeden odečet uprostřed potrubí nepostihne celý průřez. Výsledek může být o desítky procent vyšší nebo nižší než skutečný průměrný průtok.
• Nedostatečná stabilizace systému. Měření při rozběhu nebo doběhu ventilátoru zachytí přechodový stav, ne provozní hodnotu.

Přímé měření objemového průtoku pomocí digestoří je klíčové pro certifikaci a ověřování správné funkce ventilace a klimatizace ve stavebnictví i průmyslu.

Eliminace těchto chyb nevyžaduje drahé vybavení. Vyžaduje disciplinovaný postup, platnou kalibraci a znalost chování proudění v konkrétním systému. Pravidelná kontrola vzduchových toků a archivace výsledků umožňují včas odhalit degradaci systému.

Klíčové poznatky

Nejspolehlivější výsledky měření průtoku vzduchu přináší kombinace správně zvolené metody, platné kalibrace a vícebodového měření při nerovnoměrném profilu proudění.

Zkušenosti z praxe: co skutečně rozhoduje o přesnosti měření

Za roky práce s pneumatickými systémy jsem zjistil, že největší chyby nevznikají špatným přístrojem. Vznikají špatným postupem s dobrým přístrojem. Technik s levným, ale čerstvě kalibrovaným vrtulkovým anemometrem a správně zvoleným měřicím místem dostane lepší výsledek než kolega s drahým termickým přístrojem umístěným 20 cm za kolenem.

Druhá věc, která mě v praxi překvapila, je podceňování vlivu teploty. Měřil jsem průtok ve výrobní hale v lednu a v červenci. Bez teplotní korekce by rozdíl v naměřených hodnotách vypadal jako porucha systému. Ve skutečnosti šlo jen o rozdíl hustoty vzduchu. Přepočet na normované podmínky tento zdánlivý problém okamžitě odstranil.

Trendem, který sleduji v posledních letech, je nasazování vícebodových tlakových sond pro trvalý online monitoring průtoku v průmyslových HVAC systémech. Tyto sondy nevyžadují pravidelný ruční zásah a data předávají přímo do řídicích systémů. Jejich nevýhodou je nutnost kalibrace na konkrétní konfiguraci potrubí, což zvyšuje počáteční náklady. Pro velké instalace se ale tato investice vrátí rychle díky včasnému odhalení úniků a poklesu výkonu.

Doporučuji každému technikovi, aby si sestavil vlastní kontrolní seznam pro každý typ měření. Standardizovaný postup eliminuje zapomenuté kroky a usnadňuje srovnání výsledků v čase. Přesnost měření není otázka talentu. Je to otázka disciplíny a správného nářadí.

— Zdeněk

Pneumatické systémy a měření průtoku: co nabízí Kompresory-vzduchotechnika

Přesné měření průtoku vzduchu začíná u správně nastaveného a udržovaného pneumatického systému. Kompresory-vzduchotechnika nabízí technické poradenství pro výběr měřicích přístrojů, příslušenství a komponent vhodných pro konkrétní aplikaci.

Pro stabilní a opakovatelné výsledky měření jsou zásadní kvalitní jednotky úpravy vzduchu, které udržují konstantní tlak a čistotu vzduchu v systému. Kompresory-vzduchotechnika nabízí klasické jednotky pro úpravu stlačeného vzduchu do 10 barů i kovové úpravné jednotky do 18 barů pro náročnější průmyslové aplikace. Správně dimenzované a udržované komponenty jsou předpokladem pro měření, jehož výsledkům lze věřit.

Časté dotazy

Co jsou metody testování průtoku vzduchu?

Metody testování průtoku vzduchu jsou technické postupy pro kvantifikaci objemu nebo rychlosti vzduchu v potrubí nebo otvoru. Zahrnují použití digestoří, anemometrů, Pitotových trubic a vícebodových tlakových sond.

Jak měřit průtok vzduchu v pneumatickém systému?

Průtok vzduchu se měří anemometrem nebo Pitotovou trubicí umístěnou v přímém úseku potrubí mimo turbulentní zóny. Výsledek je nutné korigovat podle aktuální teploty a tlaku vzduchu.

Jaká přesnost měření průtoku vzduchu je vyžadována normami?

Normy LEED a BREEAM vyžadují přesnost měření pod ±10 % z měřené hodnoty. Digestoře pro HVAC dosahují přesnosti ±3 %, což tento požadavek splňuje s rezervou.

Jak často kalibrovat měřicí přístroje pro průtok vzduchu?

Pro intenzivní profesionální využití se doporučuje kalibrace přibližně jednou ročně podle normy ISO 17025. Kalibrace se provádí na nejméně 5 bodech rozsahu v aerodynamickém tunelu.

Proč je vícebodové měření průtoku vzduchu důležité?

Nerovnoměrný profil proudění způsobuje, že jednobodové měření nepostihne celý průřez potrubí. Vícebodové měření průměruje rychlosti přes celý průřez a dává výsledek odpovídající skutečnému průtoku.
