Význam kontroly úniku vzduchu: průvodce pro 2026

Technik kontroluje únik vzduchu v dílně

Stručně:

Pravidelná kontrola vzduchotěsnosti snižuje energetické ztráty o 5 až 8 procent ročně. Moderní ultrazvukové přístroje umožňují rychlé a přesné odhalení netěsností i za plného provozu. Certifikace těsnosti často neodhalí skutečné úniky, které je nutné kontrolovat pravidelně.

Kontrola úniku vzduchu je definována jako systematické měření a vyhodnocování netěsností ve vzduchotechnických a pneumatických systémech s cílem snížit energetické ztráty a provozní náklady. Průměrný reálný únik vzduchu v českých budovách dosahuje přibližně 10 %, přičemž formální certifikace tuto hodnotu běžně neodhalí. Správné těsnění vzduchotechnických systémů přitom umožňuje snížit provozní náklady budovy o 5 až 8 % ročně. Pro odborníky ve stavebnictví a výrobě jde o přímý dopad na provozní rozpočet, životnost zařízení a soulad s normami ČSN EN 12237 a ČSN EN ISO 9972.

Jak vzniká únik vzduchu a jak jej technicky detekovat?

Úniky vzduchu vznikají na místech, kde dochází k narušení těsnosti potrubí, spojů, tvarovek nebo průchodek. Fyzikální příčinou je tlakový rozdíl mezi vnitřkem vzduchotechnického rozvodu a okolním prostředím. Čím vyšší je provozní tlak, tím větší je hnací síla pro průnik vzduchu netěsným místem. Nejčastější místa úniku jsou příruby, šroubové spoje, pryžová těsnění a průchodky přes stavební konstrukce.

Pneumatické nářadí a rozvody stlačeného vzduchu v autoservisu

Tradiční metody detekce

Manuální kontrola pomocí pěnového roztoku nebo detekčního spreje patří k nejstarším metodám. Technik nanese roztok na podezřelé místo a sleduje tvorbu bublin. Tato metoda je levná, ale časově náročná a v hlučném průmyslovém provozu prakticky nepoužitelná.

Moderní akustické a ultrazvukové technologie

Technologie jako SoundSight™ a ultrazvuková detekce umožňují lokalizovat úniky i v hlučném provozu bez nutnosti odstávek. Přístroj zachytí vysokofrekvenční zvuk unikajícího vzduchu, který lidské ucho nevnímá. Obsluha potřebuje minimální zaškolení a kontrolu lze provést za plného provozu linky. Pokročilé systémy využívají frekvenční filtraci a zvukové mapy, které výrazně zkracují čas potřebný k identifikaci netěsností.

Přechod na akustické a ultrazvukové metody snižuje náklady na údržbu a zvyšuje přesnost detekce oproti tradičním postupům. Výsledkem je kratší čas opravy a menší dopad na výrobní plán.

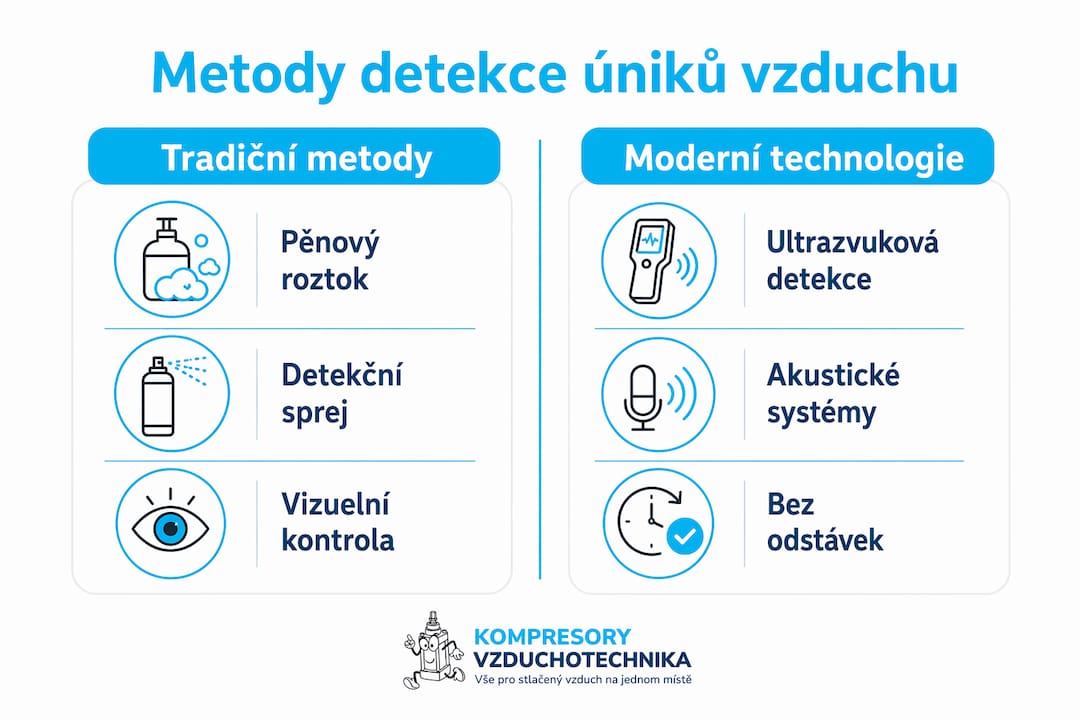

Přehledná infografika srovnává klasické a moderní metody detekce úniků vzduchu

Profesionální tip: Kontrolu úniku vzduchu provádějte minimálně jednou ročně a vždy po větší rekonstrukci nebo rozšíření vzduchotechnického rozvodu. Ideální příležitostí je plánovaná odstávka, ale moderní ultrazvukové přístroje umožňují kontrolu i za provozu.

Mezi doporučené příležitosti pro kontrolu patří:

Roční preventivní prohlídka celého rozvodu
Po každé opravě nebo výměně komponentů
Po sezónním spuštění systému (jaro, podzim)
Při nárůstu spotřeby energie bez zjevné příčiny
Po stavebních úpravách v blízkosti vzduchotechniky

Jak úniky vzduchu ovlivňují energetiku, provoz a životnost zařízení?

Vztah mezi únikem vzduchu a spotřebou energie není lineární. Pro 10% únik vzduchu ventilátor zvýší svůj výkon přibližně o 30 %. To znamená, že malé zvýšení úniku má disproporčně velký dopad na spotřebu elektrické energie a opotřebení zařízení.

U velkých administrativních budov může rozdíl mezi třídami těsnosti znamenat nárůst příkonu ventilátorů o 15–25 %, což odpovídá desítkám megawatthodin zbytečně spotřebované energie ročně. Tato čísla přímo ovlivňují provozní náklady a uhlíkovou stopu budovy.

Úniky vzduchu navíc zhoršují tepelnou pohodu, rekuperaci tepla a vedou k pronikání škodlivin a hluku do interiéru. Výsledkem jsou vyšší náklady na vytápění nebo chlazení a zhoršená kvalita vnitřního prostředí.

„Těsnost vzduchotechniky ovlivňuje nejen energetické náklady, ale také hlukové poměry a životnost ložisek ventilátorů díky nižšímu provoznímu zatížení." (Materiály pro stavbu)

Níže je přehled tříd těsnosti vzduchotechnických rozvodů a jejich vliv na energetické ztráty:

Třída těsnosti	Typická míra úniku	Dopad na příkon ventilátoru	Doporučené použití
A	Vysoká (nekontrolovaná)	Nárůst o 25 % a více	Nevhodné pro nové stavby
B	Střední	Nárůst o 10–15 %	Starší průmyslové objekty
C	Nízká	Nárůst do 5 %	Administrativní budovy, školy
D	Velmi nízká	Minimální dopad	Nemocnice, čisté provozy

Správná oprava netěsností vede k delší životnosti vzduchotechnických zařízení a nižšímu hluku v provozu. Ventilátory pracující při nižším zatížení mají výrazně delší dobu mezi opravami ložisek.

Jaké normy a metody měření vzduchotěsnosti platí v roce 2026?

Kontrola vzduchotěsnosti se v České republice řídí normami ČSN EN 12237 pro vzduchotechnické rozvody a ČSN EN ISO 9972 pro obálku budovy. Každá norma pokrývá jiný rozsah měření a stanovuje odlišné přípustné hodnoty úniku.

Blower door test

Blower door test je nejrozšířenější metodou měření těsnosti obálky budovy. Přístroj vytvoří v budově přetlak nebo podtlak a měří průtok vzduchu potřebný k udržení tohoto tlaku. Výsledek vyjadřuje vzduchovou propustnost obálky budovy v hodnotě n50 (počet výměn vzduchu za hodinu při tlakovém rozdílu 50 Pa).

Metody měření a jejich rozdíly

Norma ČSN EN ISO 9972 rozlišuje tři základní metody:

Metoda A se provádí po dokončení stavby za standardních podmínek. Výsledek odpovídá reálnému stavu budovy v provozu a slouží k certifikaci.
Metoda B se provádí během výstavby, před zakrytím konstrukcí. Umožňuje odhalit a opravit netěsnosti dříve, než jsou zabudovány do stavby, což šetří náklady i čas.
Metoda 3 se používá pro měření specifických částí obálky nebo vzduchotechnického rozvodu, nikoli celé budovy.

Profesionální tip: Při výběru testovací metody zohledněte fázi projektu. Metoda B během výstavby je levnější než dodatečné opravy po dokončení. Pro průmyslové provozy s tlakovými rozvody preferujte ultrazvukovou detekci, která nevyžaduje odstávku.

Reálná měření úniků vzduchu často odhalí daleko horší situaci než úředně potvrzené normy. Formální certifikace bez následného provozního ověření neposkytuje dostatečnou záruku energetické účinnosti. Pravidelné provozní měření je proto nezbytnou součástí správy budov a průmyslových provozů.

Jak vyhodnotit výsledky a snížit úniky vzduchu v praxi?

Výsledky měření těsnosti se porovnávají s hodnotami stanovenými normou nebo projektovou dokumentací. Pokud naměřená hodnota překračuje přípustnou mez, je třeba identifikovat konkrétní místa úniku a provést opravu.

Nejčastější chyby při ověřování těsnosti jsou:

Měření pouze po dokončení stavby bez průběžné kontroly
Spoléhání na certifikaci bez reálného provozního měření
Opomíjení reziduálních úniků v místech průchodek a spojů
Nesprávné utěsnění po opravě (použití nevhodných těsnicích materiálů)
Absence dokumentace výsledků měření pro porovnání v čase

Opravy netěsností zahrnují výměnu poškozených těsnění, dotažení šroubových spojů, aplikaci těsnicích tmelů nebo pásek certifikovaných pro daný tlak a médium. U průmyslových rozvodů stlačeného vzduchu je vhodné použít těsné trubkové rozvody nástrčného systému, které minimalizují riziko úniku v místech spojů.

Doporučená periodicita kontrol závisí na intenzitě provozu. Průmyslové provozy s nepřetržitým chodem by měly provádět ultrazvukovou kontrolu každých 6 měsíců. Budovy s méně intenzivním provozem postačí kontrolovat jednou ročně. Pravidelná údržba prodlužuje životnost zařízení a udržuje provozní náklady pod kontrolou.

Podrobný postup pro eliminaci úniku vzduchu v pneumatických systémech popisuje průvodce Kompresory-vzduchotechnika, který zahrnuje konkrétní kroky od detekce po opravu. Pro výběr vhodného kompresoru s ohledem na efektivitu rozvodů je užitečný také průvodce výběrem kompresoru.

Klíčové poznatky

Pravidelná kontrola vzduchotěsnosti je nejúčinnějším nástrojem pro snížení provozních nákladů vzduchotechnických a pneumatických systémů o 5 až 8 % ročně.

Bod	Podrobnosti
Nelineární dopad úniku	10% únik vzduchu zvyšuje příkon ventilátoru o 30 %, nikoli o 10 %.
Moderní detekce bez odstávky	Ultrazvukové přístroje jako SoundSight™ lokalizují úniky za plného provozu.
Normy ČSN EN ISO 9972	Metoda B během výstavby je levnější než opravy po dokončení stavby.
Reálné vs. certifikované hodnoty	Průměrný reálný únik v českých budovách je kolem 10 %, certifikace to neodhalí.
Periodicita kontrol	Průmyslové provozy vyžadují ultrazvukovou kontrolu každých 6 měsíců.

Zkušenosti z praxe: co certifikace neřekne

Pracuji s pneumatickými a vzduchotechnickými systémy dostatečně dlouho na to, abych viděl jeden vzorec opakovat se znovu a znovu. Provoz dostane certifikaci těsnosti, papír se uloží do šanonu a nikdo se k měření nevrátí dalších pět let. Mezitím se spoje postupně uvolňují, těsnění stárne a spotřeba energie tiše roste.

Největší překvapení pro techniky bývá, když poprvé použijí ultrazvukový detektor na rozvod, který „prošel" kontrolou. Najdou úniky na místech, která nikdo neprověřoval, protože jsou těžko přístupná nebo vizuálně nenápadná. Formální certifikace tato místa systematicky přehlíží.

Moje doporučení je přímočaré: nespoléhejte na jednorázové měření jako na trvalou záruku. Zaveďte kontrolu vzduchotěsnosti jako pravidelnou součást preventivní údržby, stejně jako měníte olej v kompresoru. Investice do ultrazvukového přístroje se vrátí při první nalezené netěsnosti na velkém rozvodu.

Věnování pozornosti vzduchotěsnosti se stává součástí ESG a udržitelnosti v budovách i průmyslových provozech. Firmy, které to pochopily, mají nižší provozní náklady a méně neplánovaných odstávek. Ty, které čekají na poruchu, platí vícenásobně.

— Zdeněk

Produkty a podpora pro kontrolu vzduchu od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí technické produkty a odborné poradenství pro efektivní správu pneumatických rozvodů. Pro minimalizaci úniku vzduchu v místech spojů jsou klíčové kvalitní trubky pro rozvody stlačeného vzduchu nástrčného systému, dostupné v průměrech 15–28 mm.

Pro regulaci a úpravu tlaku v rozvodech nabízí Kompresory-vzduchotechnika také jednotky úpravy vzduchu, které stabilizují provozní podmínky a snižují zatížení celého systému. Tým technických poradců Kompresory-vzduchotechnika je k dispozici pro konzultaci výběru komponentů, návrh rozvodů i posouzení stávajícího systému z hlediska těsnosti. Kontaktujte nás přímo nebo procházejte sortiment na webu.

Časté dotazy

Co je kontrola vzduchotěsnosti budovy?

Kontrola vzduchotěsnosti je měření množství vzduchu unikajícího obálkou budovy nebo vzduchotechnickým rozvodem. Provádí se metodami jako Blower door test nebo ultrazvuková detekce podle normy ČSN EN ISO 9972.

Jak velký únik vzduchu je přípustný?

Přípustná míra úniku závisí na třídě těsnosti stanovené normou ČSN EN 12237 a účelu budovy. Průmyslové provozy s nepřetržitým chodem by měly dosahovat třídy C nebo vyšší.

Jak monitorovat únik vzduchu za provozu?

Ultrazvukové detektory umožňují kontrolu za plného provozu bez nutnosti odstávky. Přístroj zachytí vysokofrekvenční zvuk unikajícího vzduchu a zobrazí jeho polohu na zvukové mapě.

Jaké jsou hlavní důsledky úniku vzduchu?

Úniky vzduchu zvyšují příkon ventilátorů, zkracují životnost ložisek, zhoršují kvalitu vnitřního prostředí a vedou k pronikání hluku a škodlivin do interiéru. Ekonomický dopad zahrnuje vyšší náklady na energie a neplánované opravy.

Jak často provádět kontrolu vzduchotěsnosti?

Průmyslové provozy s nepřetržitým chodem by měly provádět ultrazvukovou kontrolu každých 6 měsíců. Budovy s méně intenzivním provozem postačí kontrolovat jednou ročně nebo po každé větší rekonstrukci.
