Role IoT v pneumatických systémech: průvodce pro techniky

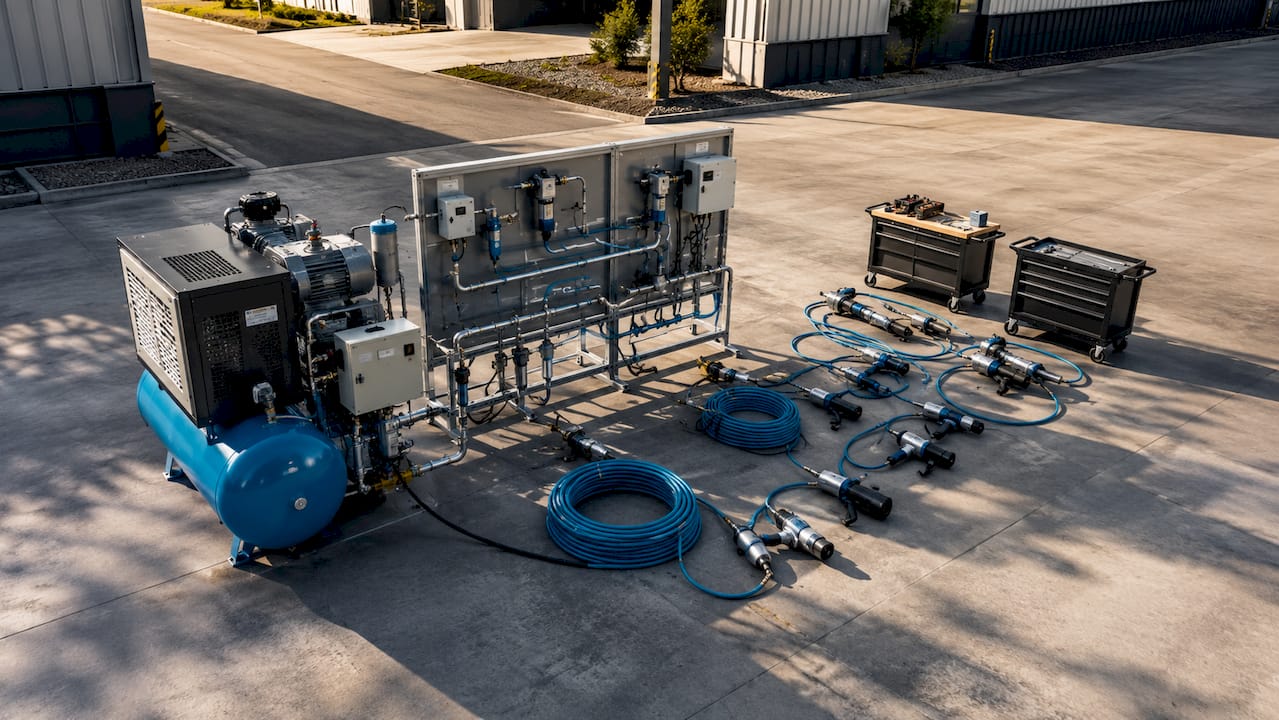

Průmyslová dílna vybavená pneumatickými systémy s podporou IoT technologií

Stručně:

IoT v pneumatice propojuje komponenty prostřednictvím senzorů a protokolů k automatizaci monitorování a údržby. Nasazení IIoT zvyšuje spolehlivost systémů o 40 až 60 procent a snižuje energetickou spotřebu o 25 až 35 procent. Klíčem k úspěchu je správný výběr protokolu, přesný datový model a postupná integrace do výroby.

Role IoT v pneumatických systémech je definována jako propojení fyzických komponent přes inteligentní senzory, komunikační protokoly a edge computing pro automatizované monitorování, řízení a prediktivní údržbu. V průmyslové praxi se tato technologie označuje jako IIoT (Industrial Internet of Things), přičemž IIoT se od spotřebitelského IoT liší zejména škálovatelností, interoperabilitou a nízkou latencí. Nasazení IIoT v pneumatice přináší prokazatelné výsledky: úspora energie dosahuje 25–35 % a spolehlivost systémů roste o 40–60 %. Tyto čísla nejsou teoretické. Vycházejí z reálných průmyslových nasazení, kde senzory, digitální dvojčata a správně zvolené protokoly nahradily reaktivní údržbu systematickým řízením.

Jak IoT senzory a protokoly fungují v pneumatických systémech

Základ každého inteligentního pneumatického systému tvoří tři typy senzorů: tlakové, průtokové a teplotní. Každý typ plní jinou funkci a generuje jiný datový tok.

Tlakové senzory měří provozní tlak v potrubí a ventilových blocích. Odchylka od nastavené hodnoty signalizuje únik nebo opotřebení těsnění.
Průtokové senzory sledují spotřebu vzduchu v reálném čase. Moderní průtokové senzory ukládají data lokálně až 8 dní a přenášejí je protokoly MQTT a OPC UA. Tato funkce zajišťuje kontinuitu dat i při výpadku sítě.
Teplotní senzory detekují přehřívání kompresorů a pohonů. Nadměrná teplota předchází poruše dříve, než se projeví mechanicky.

Výběr komunikačního protokolu rozhoduje o nákladech

Výběr nesprávného komunikačního protokolu zvyšuje náklady a snižuje efektivitu celého systému. IO-Link je vhodnější pro jednoduché aplikace, kde postačuje přímá komunikace senzor–řídicí systém s minimální infrastrukturou. OPC UA naopak zajišťuje interoperabilitu v podnikových integracích, kde pneumatický systém komunikuje s MES nebo ERP platformami. MQTT pak vyniká v aplikacích s vysokým objemem dat a požadavkem na nízkou latenci, typicky při synchronizaci více výrobních linek.

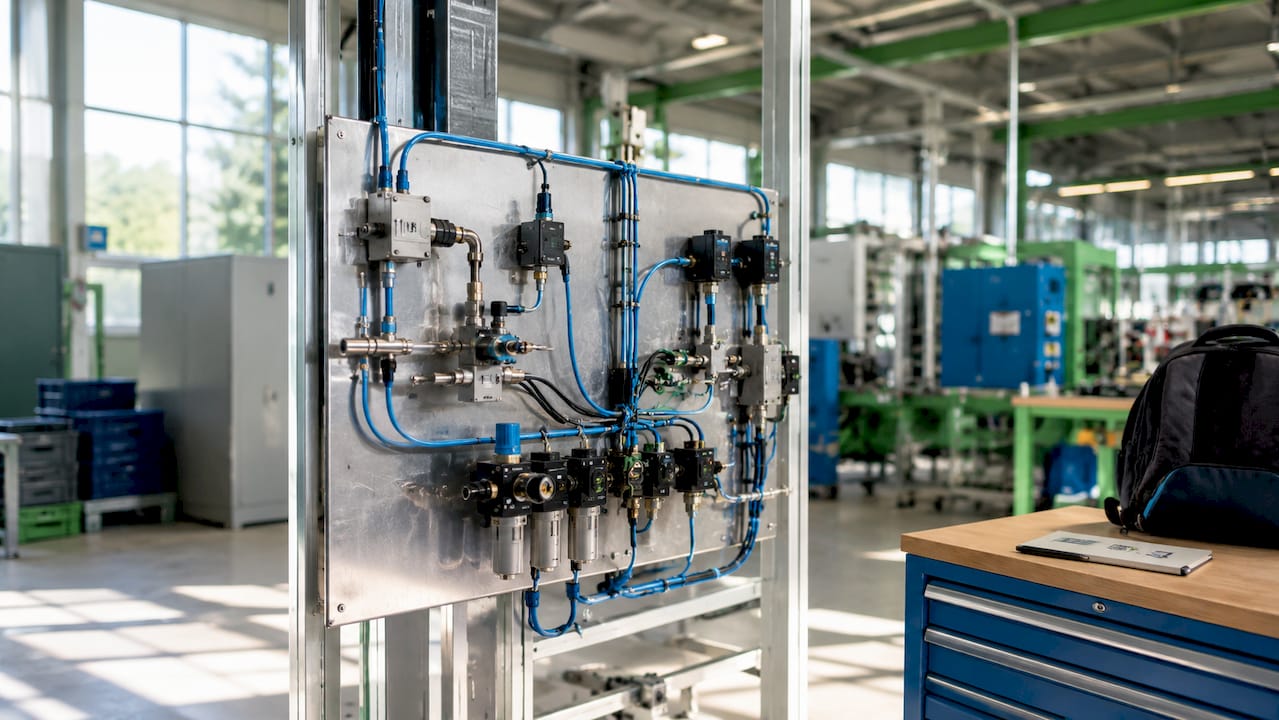

Detailní pohled na nainstalované IoT senzory pro pneumatiku a ovládací panel

Vizualizace dat v reálném čase probíhá přes průmyslové SCADA systémy nebo cloudové dashboardy. Technik vidí aktuální tlak, průtok a teplotu na jedné obrazovce a může okamžitě reagovat na anomálie.

Digitální dvojčata a přesnost simulací

Digitální dvojče pneumatického systému je virtuální model, který replikuje chování fyzického zařízení. Simulace musí počítat se stlačitelností vzduchu a třením těsnění, aby výsledky odpovídaly realitě s přesností přes 95 %. Tato přesnost umožňuje testovat změny konfigurace virtuálně před fyzickým zásahem. Výsledkem je zkrácení doby vývoje a integrace projektů až o 50 %.

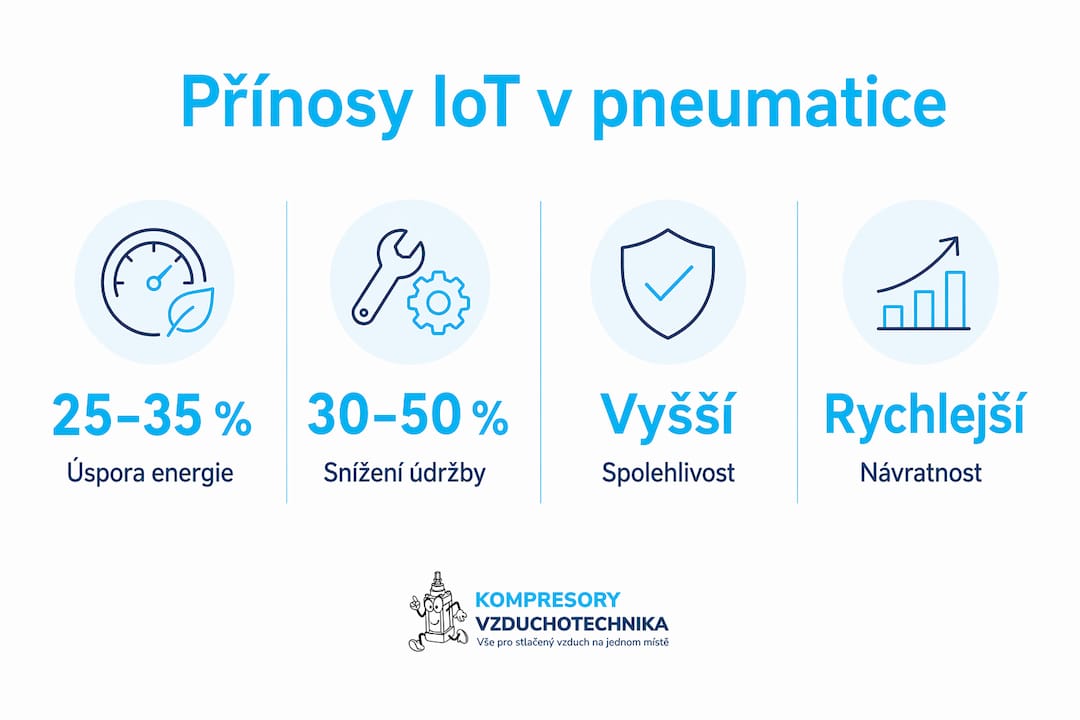

Přehled největších výhod IoT pro pneumatické technologie v jedné infografice

Profesionální tip: Před nasazením digitálního dvojčete změřte skutečné parametry systému za různých provozních podmínek. Simulace kalibrovaná na reálných datech dosahuje výrazně vyšší přesnosti než model postavený pouze na katalogových hodnotách.

Přehled možností měření tlaku vzduchu a výběru správných senzorů pro inteligentní systémy najdete v samostatném průvodci.

Jaké jsou přínosy IoT pro úsporu energie a údržbu?

IoT technologie mění způsob, jakým průmyslové podniky přistupují k energetické efektivitě a plánování údržby. Výsledky jsou měřitelné a opakovatelné.

Oblast přínosu	Výsledek nasazení IoT	Mechanismus
Spotřeba energie	Snížení o 25–35 %	Přesné řízení tlaku a průtoku podle aktuální potřeby
Náklady na údržbu	Snížení o 30–50 %	Přechod z časové na podmínkovou údržbu
Spolehlivost systému	Zvýšení o 40–60 %	Včasná detekce anomálií a prediktivní zásahy
Doba integrace projektů	Zkrácení až o 50 %	Digitální dvojčata a termodynamické simulace

Tradiční časová údržba funguje na principu pevných intervalů bez ohledu na skutečný stav zařízení. Technik vymění filtr nebo těsnění po uplynutí stanoveného počtu provozních hodin, i když je komponenta stále funkční. IoT tento přístup nahrazuje podmínkovou údržbou: zásah nastane tehdy, když senzorová data indikují skutečné opotřebení.

„Přechod na údržbu založenou na stavu díky IoT snižuje náklady na údržbu o 30–50 % a zvyšuje spolehlivost systému o 40–60 %."

Prediktivní diagnostika jde ještě dál. Algoritmy analyzují trendy v datech a předpovídají selhání dříve, než k němu dojde. Například postupný pokles průtoku při konstantním tlaku signalizuje zanášení filtru nebo počínající únik. Technik dostane upozornění s dostatečným předstihem pro plánovaný zásah mimo výrobní špičku. Výsledkem je vyšší dostupnost výrobní linky a nižší náklady na neplánované opravy.

Dlouhodobý ROI nasazení IIoT v pneumatice závisí na správné kalibraci prahových hodnot alarmů a na kvalitě datového modelu. Systém, který generuje příliš mnoho falešných poplachů, ztrácí důvěru obsluhy. Systém s příliš benevolentními prahy naopak propásne skutečné závady.

Jak úspěšně integrovat IoT do pneumatických systémů?

Úspěšná integrace IIoT do pneumatických systémů vyžaduje systematický přístup. Nejčastější chyby vznikají při podceňování kompatibility stávající infrastruktury a při nesprávném výběru komunikačních protokolů.

Posouzení kompatibility je prvním krokem. Zkontrolujte, zda stávající PLC a řídicí systémy podporují průmyslové komunikační protokoly. Starší zařízení bez IO-Link nebo OPC UA rozhraní vyžadují převodníky protokolů. Správný výběr převodníků zkracuje dobu integrace a snižuje náklady na údržbu.
Definice use-case před výběrem technologie. Nejprve určete, co chcete měřit a jaké rozhodnutí budete na základě dat přijímat. Sběr dat bez jasného účelu nepřináší hodnotu. Bez správného kontextu jsou IoT data pro optimalizaci výrobních procesů jen málo využitelná.
IT/OT konvergence a bezpečnost. Propojení provozní technologie (OT) s informačními systémy (IT) otevírá nové vektory kybernetických hrozeb. Segmentace sítě, šifrování komunikace a pravidelné aktualizace firmware jsou základní požadavky, nikoliv volitelné doplňky.
Pilotní projekt na jedné lince. Začněte s jedním výrobním uzlem, ověřte funkčnost a teprve poté škálujte. IIoT je kontinuální proces vyžadující správu dat a škálovatelnost od začátku, nikoliv jednorázový projekt.
Správa dat a datový model. Surová data bez kontextu nemají hodnotu. Každý datový bod musí být vztažen ke konkrétnímu stroji, zakázce a provoznímu stavu. Teprve pak lze data využít pro optimalizaci procesů.
Plán škálování. Architektura systému musí od začátku počítat s rozšiřováním. Přidání dalších senzorů nebo výrobních uzlů nesmí vyžadovat kompletní přepracování infrastruktury.

Profesionální tip: Při výběru komunikačního protokolu nezačínejte od technologie, ale od požadavků na latenci a objem dat. Pro jednoduché senzory na úrovni stroje postačí IO-Link. Pro integraci s podnikovým ERP zvolte OPC UA. Kombinace obou protokolů v jedné architektuře je běžná a funkční.

Základy pneumatické automatizace a principy řízení pneumatických systémů ve výrobě jsou podrobně popsány v samostatném průvodci.

Praktické aplikace IoT v průmyslové pneumatice

Inteligentní pneumatické systémy nacházejí uplatnění v konkrétních provozních scénářích, kde přímé propojení senzorů s řídicí vrstvou přináší měřitelné výsledky.

Monitorování spotřeby vzduchu v reálném čase umožňuje identifikovat úniky a neefektivní spotřebu na úrovni jednotlivých strojů. Průtokový senzor s lokálním uložením dat detekuje noční spotřebu při nečinné výrobě, která typicky signalizuje únik v rozvodech.
Prediktivní údržba pohonů a ventilů funguje na základě analýzy trendů tlaku a průtoku. Systém upozorní na opotřebení těsnění nebo ventilu dříve, než dojde k výpadku výrobní linky.
Synchronizace pneumatických pohybů s výrobní linkou je klíčová v aplikacích s přesným časováním, například při montáži nebo balení. IoT vrstva zajišťuje, že pneumatický pohon reaguje na signál z výrobního systému s minimální latencí.
Integrace s MES a ERP systémy propojuje data z pneumatických senzorů s výrobním plánováním. Manažer výroby vidí skutečnou dostupnost strojů a může přesněji plánovat kapacity.
Vzdálená diagnostika a správa zařízení umožňuje technikovi zkontrolovat stav systému bez fyzické přítomnosti u stroje. Tato funkce snižuje náklady na servisní výjezdy a zkracuje dobu reakce na závady.

Trend roku 2026 směřuje k přímé komunikaci senzorů s inteligentním řízením pro synchronizaci s výrobou a minimalizaci odstávek. Tato architektura, označovaná jako chytrá pneumatika, eliminuje mezivrstvy a snižuje latenci na minimum.

Přehled aktuálních trendů v pneumatických nástrojích a jejich dopadu na výrobní efektivitu nabízí samostatný článek.

Klíčové poznatky

IoT v pneumatických systémech přináší prokazatelné úspory energie, snižuje náklady na údržbu a zvyšuje spolehlivost, pokud je integrace postavena na správném datovém modelu a vhodně zvolených komunikačních protokolech.

Bod	Podrobnosti
Úspora energie	Nasazení IoT snižuje spotřebu energie pneumatických systémů o 25–35 % díky přesnému řízení tlaku.
Podmínková údržba	Přechod z časové na podmínkovou údržbu snižuje náklady o 30–50 % a zvyšuje spolehlivost o 40–60 %.
Výběr protokolu	IO-Link slouží pro jednoduché aplikace, OPC UA pro podnikové integrace s MES a ERP systémy.
Datový kontext	Surová data bez vztahu ke stavu stroje a zakázce nemají pro optimalizaci procesů žádnou hodnotu.
Pilotní přístup	Integrace IIoT začíná na jedné lince s jasným use-case a teprve poté se škáluje na celý provoz.

Zkušenosti z praxe: co funguje a co ne

Při práci s pneumatickými systémy v průmyslových provozech jsem opakovaně viděl stejný vzorec. Podnik investuje do senzorů a komunikační infrastruktury, spustí sběr dat a po třech měsících zjistí, že data nikdo nevyužívá. Problém není v technologii. Problém je v absenci datového modelu a jasné odpovědnosti za interpretaci výsledků.

Nejúspěšnější implementace, které jsem sledoval, měly jedno společné: začaly s jednou konkrétní otázkou. Například: „Kde v rozvodech ztrácíme stlačený vzduch přes noc?" Tato otázka definovala, jaké senzory jsou potřeba, kde je umístit a jak interpretovat výsledky. Teprve po zodpovězení první otázky se systém rozšířil na prediktivní údržbu a integraci s MES.

Druhá typická chyba je podcenění IT/OT konvergence. Provozní technici a IT oddělení mají různé priority a různý slovník. Bez koordinace vznikají bezpečnostní mezery nebo duplicitní infrastruktura. Doporučuji jmenovat jednoho koordinátora projektu, který rozumí oběma světům.

Investice do IIoT se vrátí, ale ne automaticky. Vrátí se tehdy, když jsou data správně kontextualizována, protokoly správně zvoleny a tým připraven na kontinuální správu systému. Pneumatika je fyzická technologie s přesně měřitelnými parametry. IoT z ní dělá systém, který se učí a zlepšuje. To je reálná hodnota, nikoliv marketingový příslib.

— Zdeněk

Pneumatické komponenty pro IoT připravené systémy

Kvalitní fyzická infrastruktura je předpokladem každé úspěšné IoT integrace. Senzory měří přesně jen tehdy, když jsou rozvody těsné, vzduch upravený a komponenty v dobrém stavu.

Kompresory-vzduchotechnika nabízí sortiment komponent přímo vhodných pro průmyslové IoT aplikace. Trubky pro rozvody stlačeného vzduchu nástrčného systému zajišťují těsné a snadno rozšiřitelné rozvody, které jsou základem spolehlivého měření průtoku. Jednotky úpravy vzduchu udržují kvalitu stlačeného vzduchu na úrovni, která chrání senzory i pohony před předčasným opotřebením. Tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru komponent pro konkrétní provozní podmínky a požadavky na integraci s IoT systémy.

Časté dotazy

Co je IIoT a jak se liší od IoT v pneumatice?

IIoT (Industrial Internet of Things) je průmyslová varianta IoT s vyšší škálovatelností, spolehlivostí a nízkou latencí. V pneumatice zajišťuje bezpečné řízení v reálném čase, které spotřebitelský IoT neposkytuje.

Jaké senzory jsou nezbytné pro monitorování pneumatických systémů?

Základní sada zahrnuje tlakové, průtokové a teplotní senzory. Průtokové senzory s lokálním uložením dat a přenosem přes MQTT nebo OPC UA pokrývají většinu provozních požadavků.

Který komunikační protokol zvolit pro pneumatický IoT systém?

IO-Link je vhodný pro jednoduché aplikace na úrovni senzoru. OPC UA zajišťuje interoperabilitu při integraci s podnikovými systémy MES a ERP. Výběr závisí na složitosti architektury a požadavcích na datový tok.

Jak rychle se vrátí investice do IoT v pneumatice?

Přesná doba návratnosti závisí na rozsahu nasazení a výchozím stavu systému. Podmínková údržba snižuje náklady o 30–50 % a úspora energie dosahuje 25–35 %, což u středně velkých provozů zpravidla zajistí návratnost do dvou let.

Jak začít s integrací IoT do stávajícího pneumatického systému?

Začněte pilotním projektem na jedné výrobní lince s jasně definovaným use-case. Ověřte kompatibilitu stávajících řídicích systémů, zvolte vhodný komunikační protokol a teprve po ověření výsledků škálujte na celý provoz.
