Co je pneumatické těsnění a jak funguje v praxi

Stručně:

• Pneumatické těsnění vytváří nepropustnou bariéru v systému pomocí elastické deformace a kontaktního tlaku. Správně navržené těsnění zabraňuje úniku stlačeného vzduchu a udržuje tlak po celou dobu životnosti zařízení. Klíčovým parametrem je kompresní poměr, který musí odpovídat typu těsnění a provoznímu zatížení.

Pneumatické těsnění je elastomerový prvek vytvářející nepropustnou bariéru v pneumatickém systému pomocí řízené deformace a kontaktního tlaku. Správně navržené těsnění zabraňuje úniku stlačeného vzduchu a udržuje tlak na provozní úrovni po celou dobu životnosti zařízení. Klíčovým parametrem je kompresní poměr: pro statická spojení platí rozsah 15–30 %, pro dynamická vratná těsnění 10–15 % a pro rotační aplikace 3–8 %. Tyto hodnoty nejsou doporučením, ale technickým požadavkem. Odchylka od nich vede k předčasnému opotřebení nebo netěsnosti. Kompresory-vzduchotechnika nabízí odborné poradenství při výběru těsnění pro konkrétní provozní podmínky.

Co je pneumatické těsnění a jaký je princip jeho funkce?

Pneumatické těsnění funguje na principu elastické deformace materiálu pod tlakem. Při montáži se těsnění stlačí o definovaný podíl svého průřezu. Tato deformace vytváří kontaktní tlak na přilehlé plochy, který brání průchodu stlačeného vzduchu. Těsnění přitom není pasivním prvkem. Aktivně reaguje na změny systémového tlaku a konstrukční vůle, takže jeho chování je dynamické.

Rozdíl mezi statickým a dynamickým těsněním spočívá v pohybu kontaktních ploch. Statická těsnění pracují mezi pevnými díly, například ve spojích potrubí nebo víkách válců. Dynamická těsnění těsní pohybující se součásti, jako jsou pístnice nebo rotační hřídele. Každý typ vyžaduje jiný kompresní poměr i jiný materiál. Záměna těchto kategorií je jednou z nejčastějších příčin předčasného selhání.

Poissonův poměr elastomeru přímo ovlivňuje, jak se těsnění chová při stlačení. U materiálu NBR dosahuje hodnoty přibližně 0,47, což znamená 4,7% radiální expanzi při 10% axiálním stlačení. Tato radiální roztažnost zajišťuje těsnicí sílu ve válci nebo drážce. Znalost tohoto parametru je při návrhu těsnění nezbytná.

Jak materiály ovlivňují vlastnosti pneumatických těsnění?

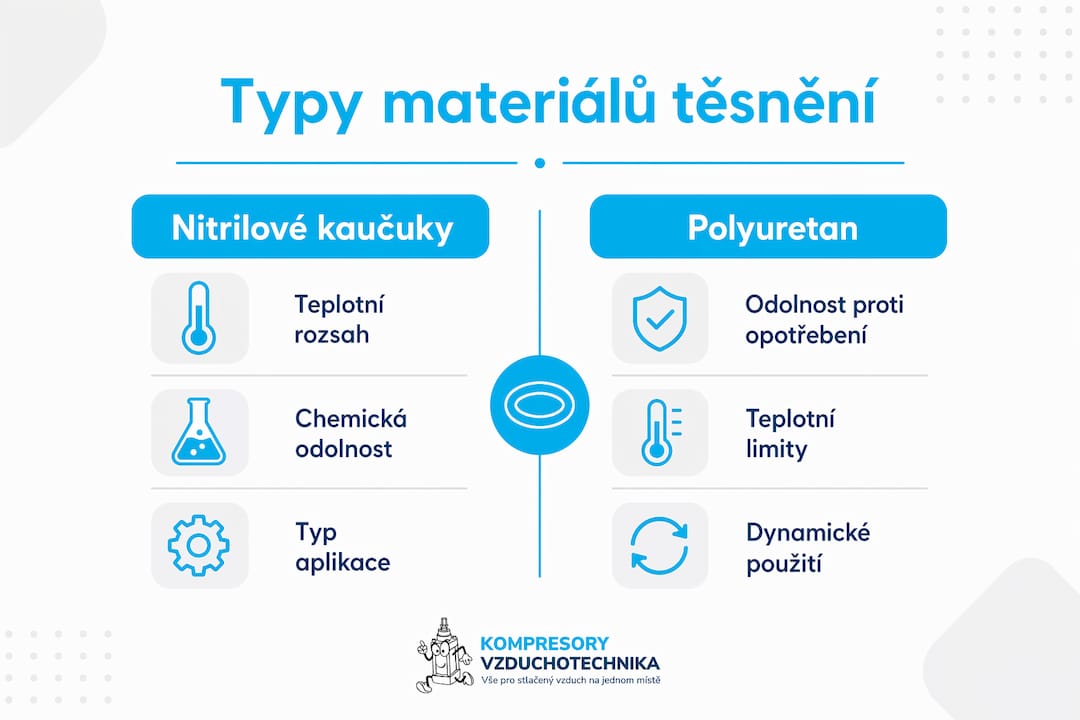

Výběr elastomeru určuje teplotní odolnost, chemickou kompatibilitu a životnost těsnění. Špatný materiál znamená rychlé selhání a vyšší náklady na údržbu. Níže je přehled nejpoužívanějších materiálů a jejich klíčových vlastností.

NBR je nejrozšířenějším materiálem pro standardní pneumatické aplikace. Polyuretan se hodí pro teploty v rozsahu 0–60 °C a vyniká odolností vůči opotřebení, proto se používá v lineárních pohonech s vysokou frekvencí zdvihů. HNBR nahrazuje NBR tam, kde teploty překračují 80 °C nebo kde jsou přítomny agresivnější látky. FKM je volbou pro chemicky náročná prostředí a teploty přesahující 150 °C.

Geometrie těsnění ovlivňuje těsnicí sílu a tření stejnou měrou jako materiál. O-kroužek je nejjednodušší tvar, ale pro vysoké tlaky nebo abrazivní prostředí se používají X-kroužky, U-manžety nebo speciální profilová těsnění. Asymetrické profily snižují tření při zachování těsnicí síly. Integrované škrabky odstraňují nečistoty z pístnice a prodlužují životnost celého systému.

Profesionální tip: Při výběru materiálu vždy vycházejte z nejvyšší provozní teploty a nejagresivnějšího média v systému. Těsnění musí zvládnout nejhorší podmínky, ne průměrné.

Jaké jsou hlavní příčiny selhání pneumatických těsnění?

Selhání těsnění má ve většině případů konkrétní technickou příčinu, nikoli náhodný charakter. Nejčastějším mechanismem poškození je vytlačování materiálu do konstrukční vůle, anglicky označované jako nibbling. Tento jev vzniká kombinací systémového tlaku a mezery mezi pístem a válcem.

Těsnění navržené pro tlak 100 PSI a vůli 0,005" selže rychle při zvýšení tlaku na 150 PSI nebo rozšíření vůle na 0,010". Materiál těsnění se opakovaně vtlačuje do mezery a mechanicky se odírá. Výsledkem jsou netěsnosti, fragmenty elastomeru v systému a zkrácená životnost.

Hlavní příčiny selhání pneumatických těsnění:

• Nibbling (vytlačování do vůle): kombinace vysokého tlaku a nadměrné konstrukční vůle; nejčastější příčina selhání v dynamických aplikacích
• Nadměrná komprese: překročení doporučeného kompresního poměru vede k přehřátí a degradaci elastomeru
• Špatný materiál: použití NBR v prostředí s teplotami nad 100 °C nebo v kontaktu s agresivními chemikáliemi
• Nedostatečné mazání: suché tření na pístnici urychluje opotřebení těsnění i při správném materiálu
• Poškození při montáži: přeříznutí nebo zkroucení těsnění při instalaci způsobuje okamžité nebo brzké selhání
• Kontaminace: pevné částice v systému způsobují abrazivní opotřebení těsnicích ploch

Dynamické tlakové rázy jsou nebezpečnější než statické přetlakování. Opakované tlakové pulzy rozkmitávají těsnění v drážce a urychlují nibbling. Vliv proměnlivého tlaku na těsnění je proto nutné zohlednit již při návrhu systému, ne až při první poruše.

Profesionální tip: Při analýze poškozených těsnění vždy změřte skutečnou vůli mezi pístem a válcem. Opotřebení kluzných ploch zvyšuje vůli postupně, takže těsnění navržené pro nový stroj nemusí vyhovovat po dvou letech provozu.

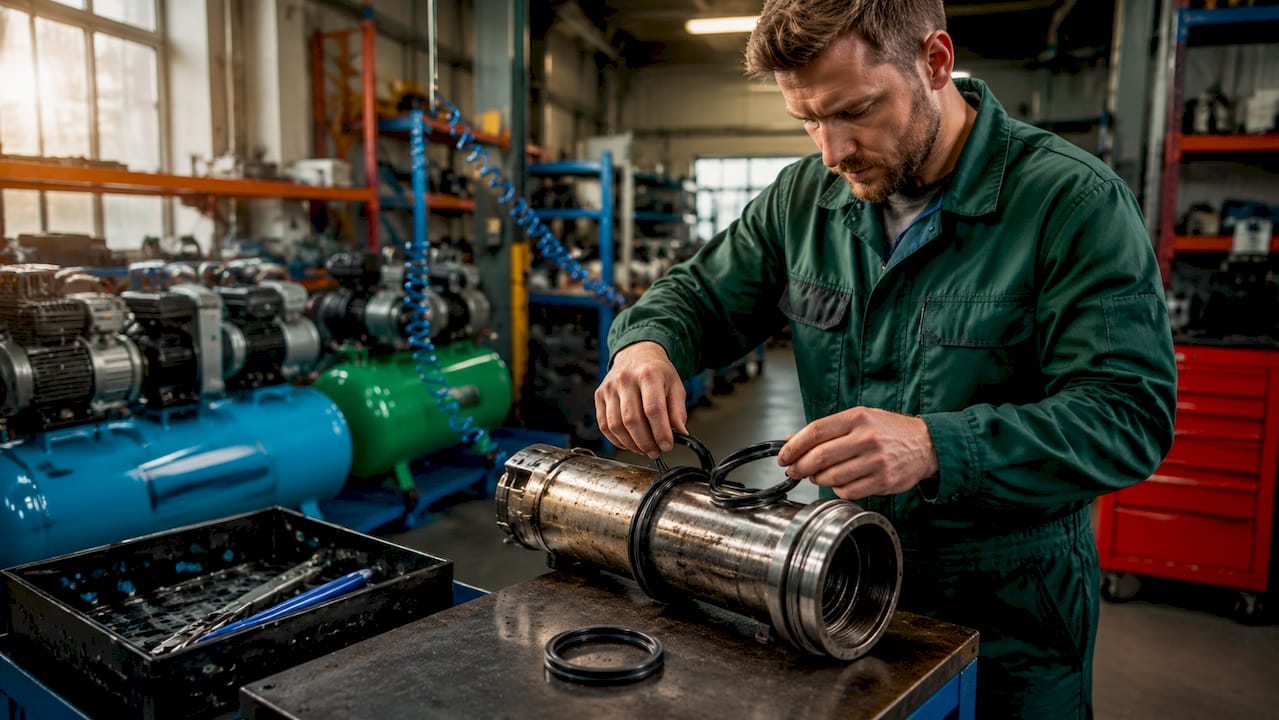

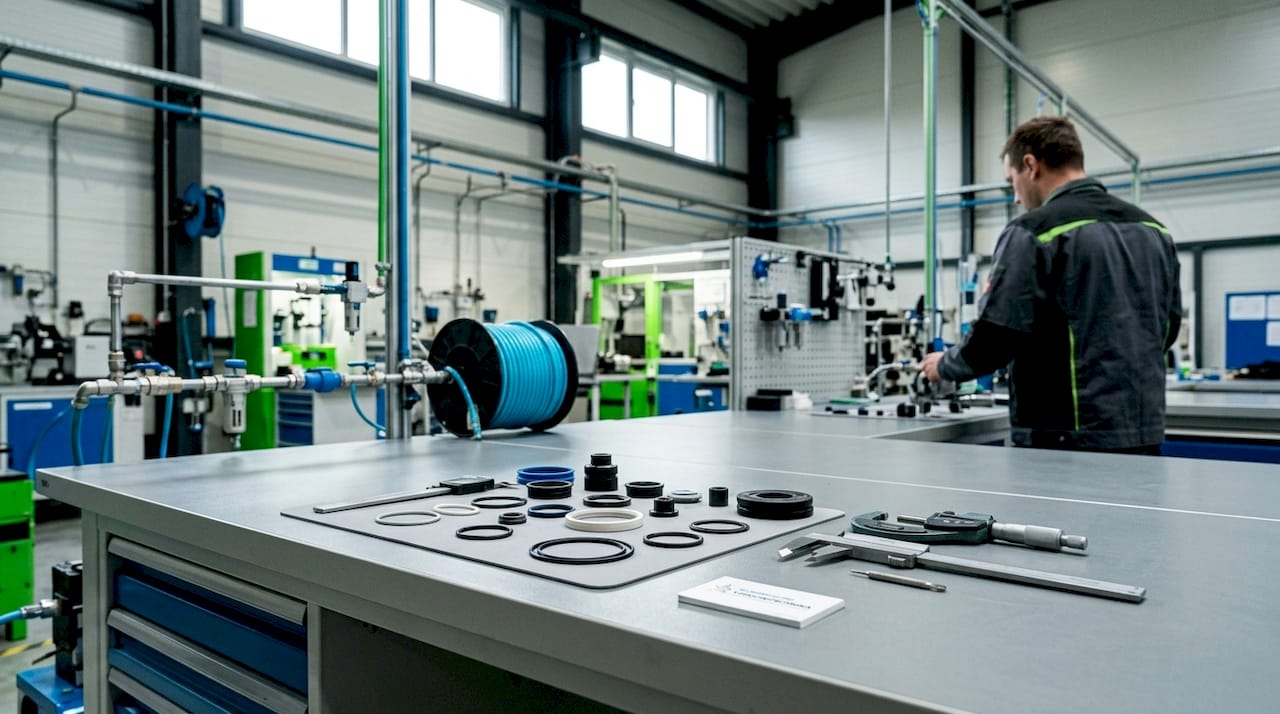

Jak správně montovat a udržovat pneumatická těsnění?

Správná montáž a pravidelná údržba prodlužují životnost těsnění výrazně více než samotná volba dražšího materiálu. Přesné dodržení kompresních poměrů je v dynamických aplikacích důležitější než materiál samotný. Nadměrná komprese vede k přehřátí a degradaci elastomeru, nedostatečná komprese k netěsnosti.

Postup správné montáže a údržby:

1. Změřte drážku a průřez těsnění před montáží. Ověřte, že kompresní poměr odpovídá typu aplikace: 15–30 % pro statická, 10–15 % pro dynamická vratná těsnění.
2. Naneste vhodné mazivo na těsnění i na kontaktní plochy. Pro pneumatické aplikace se používají silikonové nebo minerální maziva kompatibilní s elastomerem. Mazání při montáži snižuje tření a zabraňuje poškození při prvním spuštění.
3. Instalujte těsnění bez zkroucení. U O-kroužků zkontrolujte, zda není těsnění přeloženo nebo zkrouceno v drážce. Zkroucení o 5° snižuje těsnicí sílu a způsobuje nerovnoměrné opotřebení.
4. Zkontrolujte vůli mezi pohyblivými díly. Vůle musí odpovídat projektové hodnotě. Opotřebené kluzné plochy je nutné opravit nebo vyměnit před montáží nového těsnění.
5. Nastavte provozní tlak na projektovou hodnotu. Provoz nad jmenovitým tlakem urychluje nibbling a zkracuje životnost těsnění.
6. Stanovte intervaly kontroly. U standardních aplikací kontrolujte těsnění při každé plánované odstávce. U kritických uzlů nastavte kratší intervaly nebo použijte monitorování stavu.

Mazání má v pneumatice specifické požadavky. Příliš mnoho maziva kontaminuje systém a může poškodit ventily nebo senzory. Příliš málo maziva způsobuje suché tření. Podrobný přehled mazacích postupů pro pneumatické systémy nabízí průvodce mazáním pro techniky. Správný servisní postup zahrnuje také čištění drážek od zbytků starého těsnění a kontrolu povrchu pístnice na rýhy nebo koroze.

Kde se pneumatická těsnění v průmyslu používají?

Pneumatická těsnění v průmyslu jsou přítomna prakticky v každém odvětví, kde se pracuje se stlačeným vzduchem. Automotive průmysl je jedním z největších uživatelů: pneumatické válce ovládají svěrky, přípravky a montážní linky, kde těsnění musí vydržet miliony zdvihů. Potravinářský průmysl vyžaduje materiály schválené pro kontakt s potravinami, typicky silikonové nebo EPDM elastomery. Strojírenství a automatizace využívají těsnění v lineárních pohonech, rotačních aktuátorech a pneumatických ventilech.

Modernizovaná pneumatická těsnění v náročných podmínkách zvyšují spolehlivost stroje o 40–70 % a prodlužují servisní intervaly z původních 3–6 měsíců na 2–3 roky. Toto prodloužení životnosti přímo snižuje náklady na údržbu a neplánované odstávky. Pokročilá těsnění s asymetrickými profily a integrovanými škrabky zvládají tlaky až 16 barů bez poškození záložních struktur.

Budoucí vývoj směřuje k integraci těsnění s monitorováním stavu. Senzory tlaku a vibrace detekují počínající netěsnost dříve, než způsobí poruchu. Tento přístup mění údržbu z reaktivní na prediktivní a dále prodlužuje servisní intervaly. Efektivní servis pneumatických systémů, včetně správné péče o těsnění, popisuje průvodce servisem na webu Kompresory-vzduchotechnika.

Klíčové poznatky

Pneumatické těsnění funguje spolehlivě pouze tehdy, když materiál, kompresní poměr a konstrukční vůle odpovídají konkrétním provozním podmínkám.

Zkušenosti z praxe: co se v technické dokumentaci nepíše

Pracuji s pneumatickými systémy řadu let a opakovaně narážím na stejný problém. Technici věnují výběru materiálu těsnění velkou pozornost, ale kompresní poměr a konstrukční vůli podceňují. Přitom právě tyto dva parametry rozhodují o tom, zda těsnění vydrží rok nebo tři měsíce.

Nejčastější chyba, kterou vidím v praxi, je použití těsnění z nového stroje jako náhradního dílu po dvou letech provozu. Kluzné plochy se opotřebují, vůle se zvětší a původně správně navržené těsnění začne nibblovat. Výsledek je záhadná netěsnost bez zjevné příčiny. Řešení je prosté: při každé výměně těsnění změřte skutečnou vůli a porovnejte ji s projektovou hodnotou.

Druhá věc, která mě překvapuje, je podcenění mazání. Silikonové mazivo při montáži nestojí nic ve srovnání s náklady na neplánovanou odstávku. Přesto ho technici vynechávají, protože „to dřív také fungovalo bez toho." Fungovalo, ale kratší dobu.

Modernizace těsnění za pokročilé typy s asymetrickými profily nebo integrovanými škrabky se vyplatí vždy, když je stroj v kritické výrobní lince. Investice do lepšího těsnění se vrátí při první ušetřené odstávce. Budoucnost vidím v prediktivním monitorování, ale základem zůstává správný výběr a montáž. Bez toho žádný senzor nepomůže.

— Zdeněk

Pneumatická příslušenství a trubky od Kompresory-vzduchotechnika

Správně zvolené těsnění potřebuje kvalitní systém rozvodu stlačeného vzduchu. Netěsné nebo nevhodné potrubí neguje i to nejlepší těsnění ve válci.

Kompresory-vzduchotechnika nabízí kompletní sortiment trubek pro stlačený vzduch v průměrech 15–28 mm, vhodných pro průmyslové rozvody i menší dílny. Součástí nabídky jsou také jednotky úpravy vzduchu pro tlaky do 10 bar, které udržují kvalitu vzduchu a chrání těsnění před kontaminací. Odborný tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru příslušenství pro konkrétní aplikaci. Kontaktujte nás pro konzultaci vašeho pneumatického systému.

Časté dotazy

Co je pneumatické těsnění a k čemu slouží?

Pneumatické těsnění je elastomerový prvek, který vytváří nepropustnou bariéru v pneumatickém systému pomocí řízené deformace a kontaktního tlaku. Zabraňuje úniku stlačeného vzduchu a udržuje provozní tlak v pneumatických válcích, ventilech a pohonech.

Jaký kompresní poměr je správný pro dynamické těsnění?

Pro dynamická vratná těsnění platí kompresní poměr 10–15 %, pro rotační aplikace 3–8 %. Překročení těchto hodnot vede k přehřátí a předčasnému opotřebení elastomeru.

Co způsobuje nibbling těsnění?

Nibbling vzniká kombinací vysokého systémového tlaku a nadměrné konstrukční vůle mezi pístem a válcem. Materiál těsnění se opakovaně vtlačuje do mezery a mechanicky se odírá, což vede k netěsnostem a selhání.

Jaký materiál těsnění zvolit pro teploty nad 100 °C?

Pro teploty nad 80 °C je vhodný HNBR, pro teploty přesahující 150 °C nebo pro agresivní chemické prostředí se používá FKM (Viton). NBR není pro tyto podmínky vhodný.

Jak modernizace těsnění ovlivní spolehlivost stroje?

Modernizovaná pneumatická těsnění zvyšují spolehlivost stroje o 40–70 % a prodlužují servisní intervaly z 3–6 měsíců na 2–3 roky. Pokročilé typy s asymetrickými profily zvládají tlaky až 16 barů bez poškození.
