Stručně:
- Kompresorové filtry odstraňují nečistoty ze stlačeného vzduchu a chrání zařízení i výrobní procesy. Nejčastější jsou koalescenční, předfiltry, postfiltry, aktivní uhlíkové a sterilní filtry, přičemž jejich výběr závisí na druhu znečištění a provozních podmínkách. Správná filtrace podle normy ISO 8573-1 vyžaduje vícestupňový systém s monitoringem tlakového spádu pro efektivní chod a úsporu energie.
Kompresorový filtr je zařízení určené k odstraňování nečistot ze stlačeného vzduchu, přičemž každý typ řeší jiný druh znečištění. Správná filtrace chrání pneumatické nástroje, výrobní linky i finální produkty před olejem, vlhkostí, prachem a plyny. Norma ISO 8573-1 definuje třídy čistoty stlačeného vzduchu a stanovuje měřitelné limity pro pevné částice, vodu a olej. Přehled kompresorových filtrů proto není jen katalogový seznam, ale praktický základ pro výběr správného řešení v konkrétním provozu.
1. Přehled kompresorových filtrů: hlavní typy a jejich funkce
Filtrační systémy pro kompresory se dělí do několika základních kategorií podle mechanismu čištění a místa zařazení v systému.

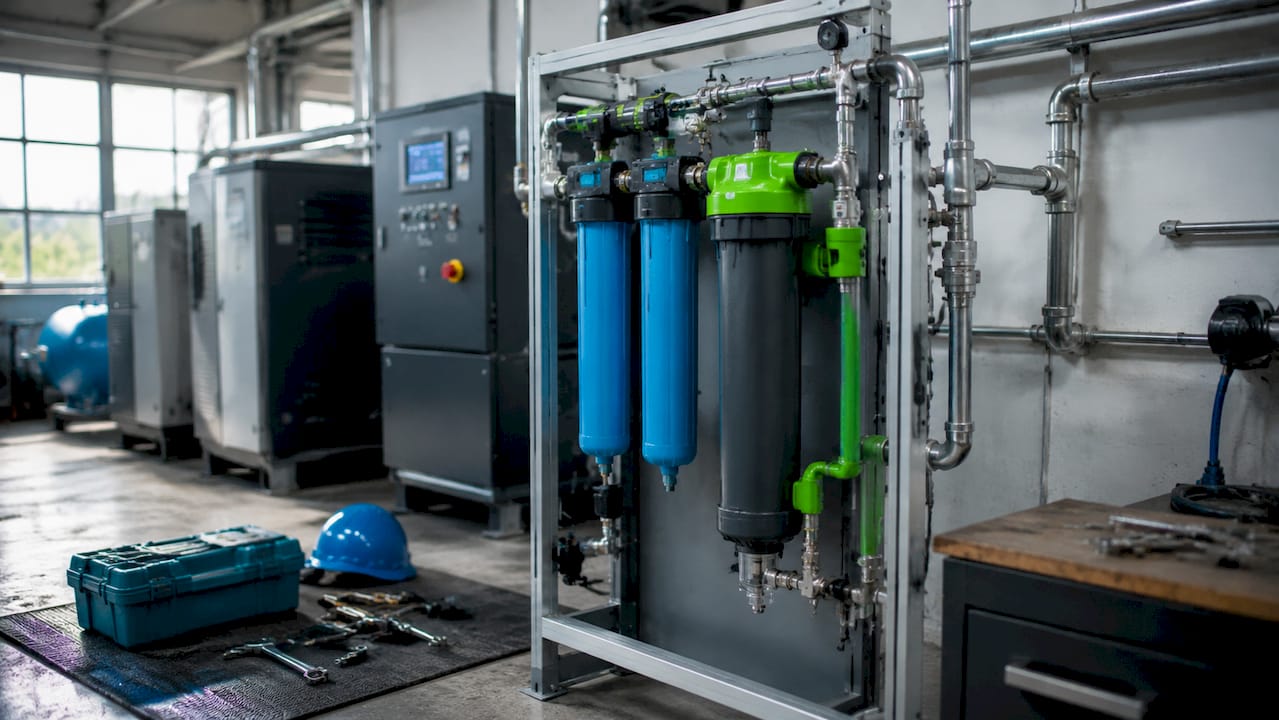

Koalescenční filtry jsou nejrozšířenějším typem v průmyslové praxi. Zachycují olejové aerosoly a vlhkost s filtrační účinností 0,01–1 mikronu, což je zásadní pro ochranu pneumatických nástrojů a citlivých výrobních procesů. Vzduch prochází jemným vláknitým médiem, kapičky oleje se slučují a stékají do sběrné nádoby.
Předfiltry se zařazují před chlazenou sušičku. Chrání sušičku odstraňováním vlhkosti, oleje a větších nečistot dříve, než vzduch vstoupí do citlivějších částí systému. Bez předfiltru se sušička zanáší rychleji a její životnost klesá.
Postfiltry pracují za sušičkou. Zachycují jemné nečistoty, které sušička uvolní nebo které projdou předchozím stupněm. Účinnost postfiltrů dosahuje stejného rozsahu 0,01–1 mikronu jako koalescenční filtry, ale jejich role je doplňková.
Aktivní uhlíkové filtry odstraňují plynné znečišťující látky, olejové páry a pachy. Používají se tam, kde koalescenční filtry nestačí, například v potravinářství, farmacii nebo při lakování. Jejich účinnost závisí na teplotě a vlhkosti prostředí.
Speciální sterilní filtry se uplatňují v aplikacích s nejvyššími požadavky na čistotu vzduchu, jako je výroba léčiv nebo potravin. Zachycují bakterie a mikroorganismy a splňují přísné hygienické normy.
2. Účinnost a technické parametry filtrů
Filtrační účinnost se vyjadřuje v mikronech a udává nejmenší velikost částice, kterou filtr zachytí. Koalescenční filtry pokrývají rozsah 0,01–1 mikronu, předfiltry hrubší frakci nad 1 mikronem a sterilní filtry zachycují částice pod 0,01 mikronu.
Teplota provozu zásadně ovlivňuje výkon aktivních uhlíkových filtrů. Při teplotách nad 35–40 °C jejich účinnost prudce klesá, což způsobuje průnik olejových par do systému. Aktivní uhlíkové filtry proto vyžadují umístění v chladném a větraném prostoru.
Tlakový spád je nejspolehlivější ukazatel stavu filtru. Sledování tlakového spádu umožňuje výměnu filtrační vložky ve správný čas, ještě před úplným zanesením. Zanešený filtr zvyšuje energetickou spotřebu kompresoru a snižuje průtok vzduchu.
Profesionální tip: Nainstalujte manometr před a za každý filtr. Rozdíl tlaku nad 0,5 bar signalizuje nutnost výměny vložky. Nečekejte na viditelné znečištění ani na pevný časový interval.
| Typ filtru | Účinnost (mikrony) | Typická aplikace | Citlivost na teplotu |
|---|---|---|---|
| Předfiltr | 1–40 | Ochrana sušičky, hrubé nečistoty | Nízká |
| Koalescenční | 0,01–1 | Olej, vlhkost, jemné aerosoly | Střední |
| Postfiltr | 0,01–1 | Dočištění za sušičkou | Nízká |
| Aktivní uhlíkový | Plynné látky | Pachy, olejové páry | Vysoká (nad 35–40 °C) |
| Sterilní | Pod 0,01 | Farmacie, potravinářství | Střední |
3. Porovnání klíčových charakteristik filtrů
Výběr správného filtru závisí na kombinaci čtyř parametrů: účinnosti filtrace, odolnosti vůči provozním podmínkám, nákladech na údržbu a doporučeném použití.
| Charakteristika | Předfiltr | Koalescenční | Aktivní uhlíkový | Sterilní |
|---|---|---|---|---|
| Účinnost filtrace | Hrubá (nad 1 µm) | Jemná (0,01–1 µm) | Plynné látky | Velmi jemná (pod 0,01 µm) |
| Odolnost vůči vlhkosti | Vysoká | Vysoká | Nízká | Střední |
| Odolnost vůči teplotě | Vysoká | Střední | Nízká (nad 35–40 °C) | Střední |
| Náklady na výměnu vložky | Nízké | Střední | Střední až vysoké | Vysoké |
| Frekvence výměny | Dle tlakového spádu | Dle tlakového spádu | Dle teploty a zatížení | Dle aplikace |
| Doporučené použití | Všechny provozy | Průmysl, lakování, pneumatika | Potravinářství, farmacie | Farmacie, medicína |
Tlakový spád a zanesení filtru výrazně ovlivňují provozní efektivitu a energetickou spotřebu kompresoru. Zanešený filtr nepracuje jako pojistka, ale jako brzda celého systému.
Účinný filtrační systém snižuje zmetkovitost a zvyšuje spolehlivost výroby. To platí zejména v odvětvích, kde kontaminace vzduchu přímo ovlivňuje kvalitu finálního produktu.
4. Jak správně vybrat filtr pro průmyslové nebo stavební použití
Výběr filtru začíná analýzou znečištění v konkrétním provozu. Jiný přístup vyžaduje lakovna, jiný betonárna a jiný farmaceutický provoz.
Základní kritéria výběru:
- Typ znečištění: Olej a vlhkost vyžadují koalescenční filtr. Prach a hrubé nečistoty řeší předfiltr. Pachy a plynné látky odstraní aktivní uhlíkový filtr.
- Provozní teplota: Aktivní uhlíkové filtry nelze použít v prostorách s teplotou nad 35–40 °C bez dodatečného chlazení.
- Požadovaná třída čistoty: Norma ISO 8573-1 definuje třídy 0–6 pro pevné částice, vodu a olej. Třída 1 pro olej znamená obsah pod 0,01 mg/m³, třída 4 pak pod 5 mg/m³.
- Průtok vzduchu: Filtr musí odpovídat jmenovitému průtoku kompresoru. Poddimenzovaný filtr zvyšuje tlakový spád a snižuje výkon celého systému.
- Místo zařazení: Předfiltr patří před sušičku, postfiltr za sušičku, aktivní uhlíkový filtr na konec řady.
Vícestupňová filtrace kombinuje předfiltr, hlavní koalescenční filtr a případně aktivní uhlíkový filtr. Tento přístup splňuje přísné normy ISO 8573-1 a minimalizuje riziko průniku nečistot do citlivých aplikací.
Profesionální tip: Při vysokém obsahu prachu v prostředí volte filtrační média z polyesterové tkaniny nebo skládané kazety. Tato média lze opakovaně čistit stlačeným vzduchem nebo vodou, což snižuje provozní náklady.
Nejčastější chyby při výběru filtru:
- Použití jediného filtru tam, kde je nutná vícestupňová filtrace.
- Podceňování vlivu teploty na aktivní uhlíkové filtry.
- Výběr filtru bez ohledu na průtok a tlakové ztráty.
- Zanedbání pravidelné kontroly tlakového spádu.
Investice do kvalitní vícestupňové filtrace se zpravidla vrátí do 12–24 měsíců díky úsporám na údržbě a snížení prostojů. Jde o měřitelný ekonomický argument, ne jen o technické doporučení.
Při výběru kompresoru pro náročné průmyslové provozy je vhodné zohlednit i kritéria výběru průmyslového kompresoru, kde filtrace hraje klíčovou roli v celkovém návrhu systému.
5. Údržba kompresorových filtrů a prevence poruch
Pravidelná údržba filtrů přímo určuje životnost celého pneumatického systému. Zanedbaný filtr nezpůsobuje jen horší kvalitu vzduchu, ale také poškozuje ventily, válce a nástroje za ním.
Údržba filtračních systémů podle aktuálního tlakového spádu výrazně předchází nákladným opravám. Pevné časové intervaly výměny vložek jsou méně přesné než sledování skutečného stavu filtru.
Praktický postup údržby zahrnuje tři kroky. Za prvé, denní vizuální kontrola sběrné nádoby na kondenzát a olej. Za druhé, týdenní odečet tlakového spádu z manometrů. Za třetí, výměna filtrační vložky při překročení doporučeného tlakového spádu nebo nejpozději jednou ročně.
Aktivní uhlíkové filtry vyžadují zvláštní pozornost. Při dlouhodobém vystavení teplotám nad 35–40 °C ztrácejí účinnost, aniž by to bylo viditelné. Pravidelná výměna vložky podle výrobcem doporučeného intervalu je proto povinná, ne volitelná.
Přehled nejčastějších chyb při údržbě filtrů naleznete také v článku o nejčastějších chybách při používání kompresorů, kde jsou popsány konkrétní dopady zanedbání filtrace na provoz.
Klíčové poznatky
Správná filtrace stlačeného vzduchu podle normy ISO 8573-1 vyžaduje vícestupňový systém s předfiltrem, koalescenčním filtrem a případně aktivním uhlíkovým filtrem, přičemž tlakový spád je hlavním ukazatelem stavu každého stupně.
| Bod | Podrobnosti |
|---|---|
| Vícestupňová filtrace | Kombinace předfiltru, koalescenčního a aktivního uhlíkového filtru splňuje normu ISO 8573-1. |
| Tlakový spád jako indikátor | Rozdíl tlaku nad 0,5 bar signalizuje nutnost výměny filtrační vložky. |
| Teplotní limit aktivního uhlí | Aktivní uhlíkové filtry ztrácejí účinnost při teplotách nad 35–40 °C. |
| Návratnost investice | Kvalitní vícestupňová filtrace se vrátí do 12–24 měsíců úsporami na údržbě. |
| Výběr podle aplikace | Typ filtru musí odpovídat druhu znečištění, průtoku a požadované třídě čistoty ISO 8573-1. |
Zkušenosti z praxe: co filtrace skutečně rozhoduje
Pracuji s kompresorovými systémy řadu let a opakovaně vidím stejný vzorec. Provoz investuje do kvalitního šroubového kompresoru, ale filtry bere jako vedlejší položku. Výsledek je předvídatelný: poškozené ventily, kontaminované produkty a neplánované odstávky.
Největší chyba, kterou vidím, je spoléhání na pevný časový interval výměny vložek. Filtr v prašné lakovně se zanáší třikrát rychleji než filtr ve strojovně s čistým vzduchem. Tlakový spád říká pravdu, časový plán ne.
Aktivní uhlíkové filtry jsou podceňovaná kategorie. V potravinářství nebo farmacii jsou nenahraditelné, ale v letních měsících v nevětrané kompresorovně přestávají fungovat, aniž by to kdokoli zaznamenal. Umístění filtru v chladném místě není detail, je to podmínka funkčnosti.
Doporučuji každému provozu zavést jednoduchý záznam tlakových spádů s datem odečtu. Stačí tabulka na papíře nebo v Excelu. Za půl roku máte data, která ukážou skutečný životní cyklus vložek ve vašich podmínkách. To je přesnější než jakýkoli obecný návod.
— Zdeněk
Filtry a příslušenství pro úpravu stlačeného vzduchu od Kompresory-vzduchotechnika
Kompresory-vzduchotechnika nabízí kompletní sortiment filtrů a přípravků pro úpravu stlačeného vzduchu, od jednoduchých předfiltrů až po vícestupňové filtrační sestavy pro náročné průmyslové provozy.
Pro standardní průmyslové aplikace jsou vhodné jednotky úpravy vzduchu A2, které kombinují filtraci, regulaci tlaku a mazání v jednom kompaktním celku. Pro provozy vyžadující splnění normy ISO 8573 nabízí Kompresory-vzduchotechnika filtrační program dle ISO 8573 s certifikovanými komponenty. Technický tým je k dispozici pro konzultaci výběru správného filtračního řešení podle konkrétních provozních podmínek.
Časté dotazy
Co je koalescenční filtr a kde se používá?
Koalescenční filtr odstraňuje olejové aerosoly a vlhkost ze stlačeného vzduchu s účinností 0,01–1 mikronu. Používá se v průmyslových provozech, lakovnách a všude tam, kde olej v vzduchu poškozuje nástroje nebo produkty.
Jak poznám, že je filtr zanesený?
Nejspolehlivější metodou je sledování tlakového spádu mezi vstupem a výstupem filtru. Rozdíl nad 0,5 bar signalizuje nutnost výměny filtrační vložky.
Jaká norma určuje kvalitu stlačeného vzduchu?
Norma ISO 8573-1 definuje třídy čistoty stlačeného vzduchu pro pevné částice, vodu a olej. Třída 1 pro olej odpovídá obsahu pod 0,01 mg/m³.
Lze aktivní uhlíkový filtr použít v teplém provozu?
Aktivní uhlíkové filtry ztrácejí účinnost při teplotách nad 35–40 °C. V teplých provozech je nutné zajistit chlazení nebo umístit filtr do chladnější části systému.
Jaký je rozdíl mezi předfiltrem a postfiltrem?
Předfiltr chrání sušičku odstraňováním hrubých nečistot před ní. Postfiltr zachycuje jemné nečistoty za sušičkou a zajišťuje finální čistotu vzduchu před vstupem do aplikace.
