Význam vícecestných ventilů v průmyslových systémech

TL;DR:

• Vícecestné ventily představují klíčové řízení průtoku v průmyslových systémech a jejich správný výběr je nezbytný pro stabilitu provozu. Díky modulární konstrukci obsahují integrované pojistné prvky a tlakové kompenzace, které zvyšují bezpečnost a snižují poruchovost. Nesprávná volba nebo nesprávné zapojení může vést ke ztrátám tlaku, nerovnoměrným pohybům a vyšší spotřebě energie.

Vícecestné ventily patří mezi součásti, které jsou v průmyslových a pneumatických aplikacích přítomny téměř všude, přesto se o jejich funkci a správném výběru mluví méně, než by si zasloužily. Pochopení toho, jaký je skutečný význam vícecestných ventilů, není jen akademické cvičení. Špatně zvolený nebo nesprávně zapojený ventil způsobuje kolísání rychlosti pohonů, zbytečné ztráty tlaku a v krajním případě poruchy celého systému. Tento článek se zaměřuje na technickou podstatu, typy, praktické aplikace a kritéria výběru ventilů pro průmyslové a pneumatické systémy.

Obsah

• Klíčové poznatky
• Základní principy a konstrukce vícecestných ventilů
• Typy vícecestných ventilů a jejich použití
• Praktický význam pro efektivitu a bezpečnost
• Aplikace ve výrobě a automatizaci
• Pohled z praxe: co katalogy neřeknou
• Kompresory-vzduchotechnika.cz: kompletní pneumatická řešení
• FAQ

Klíčové poznatky

Základní principy a konstrukce vícecestných ventilů

Vícecestný ventil je kombinovaný ventil tvořený dvěma nebo více směrovými ventily, který může integrovat další pomocné prvky pro řízení tlaku, rychlosti a distribuce média. Nejde tedy o jednoduchou součástku s jednou funkcí. Jde o kompaktní řídicí uzel, který v sobě spojuje více funkcí současně.

ISO značení portů a poloh

Systém označování ventilů vychází z normy ISO a každý inženýr by měl umět číst tato čísla bez potřeby výrobního katalogu. První číslo udává počet portů (vstupů a výstupů), druhé číslo udává počet poloh šoupátka nebo jádra ventilu.

• 2/2 ventil: 2 porty, 2 polohy. Nejjednodušší konfigurace, slouží jako základní uzavírací prvek.
• 3/2 ventil: 3 porty, 2 polohy. Standardní konfigurace pro jednočinné pneumatické válce.
• 5/2 ventil: 5 portů, 2 polohy. Nejrozšířenější konfigurace pro dvojčinné válce v pneumatice.
• 5/3 ventil: 5 portů, 3 polohy. Třetí (střední) poloha umožňuje uzavření nebo odlehčení systému.

Toto označení není jen formální. Přímou vazbou na počet portů a poloh určuje, jaké řídicí funkce ventil zvládne a pro jaký typ pohonu se hodí.

Směrové, pojistné a kompenzační funkce

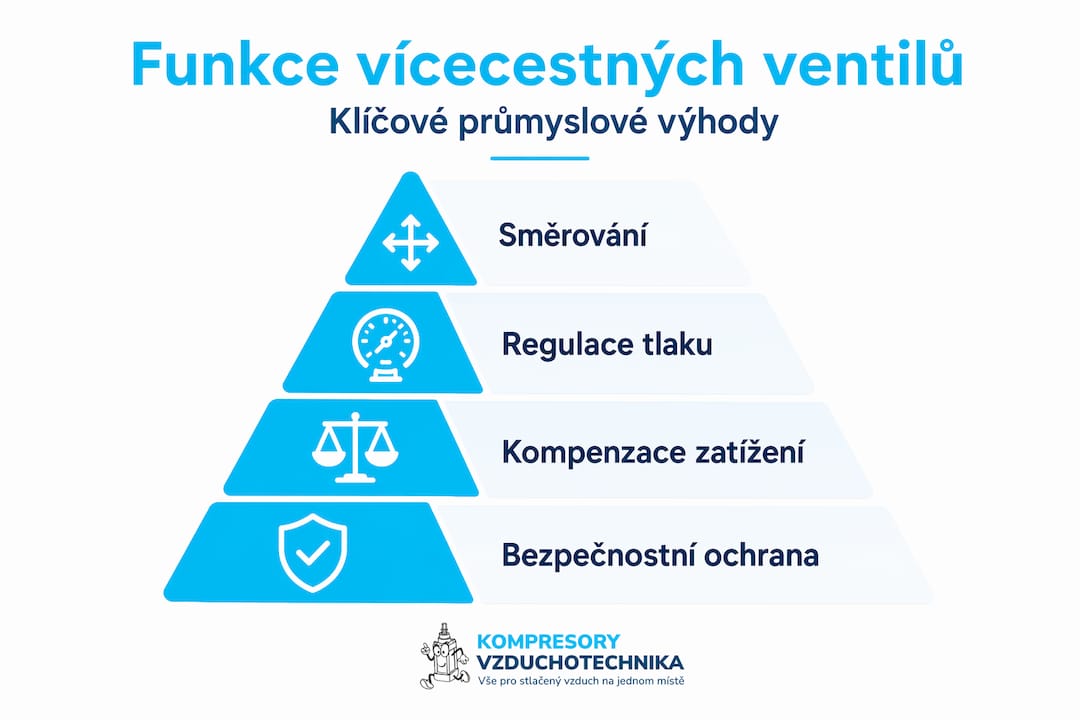

Samotná funkce vícecestných ventilů nekončí u směrování průtoku. Modulární konstrukce ventilů zahrnuje pojistné ventily, tlakové kompenzace a regulaci rychlosti, které udržují stabilní tlakový rozdíl a zajišťují plynulou regulaci. To znamená, že jeden ventilový blok dokáže nahradit sestavu, která by jinak vyžadovala několik samostatných prvků.

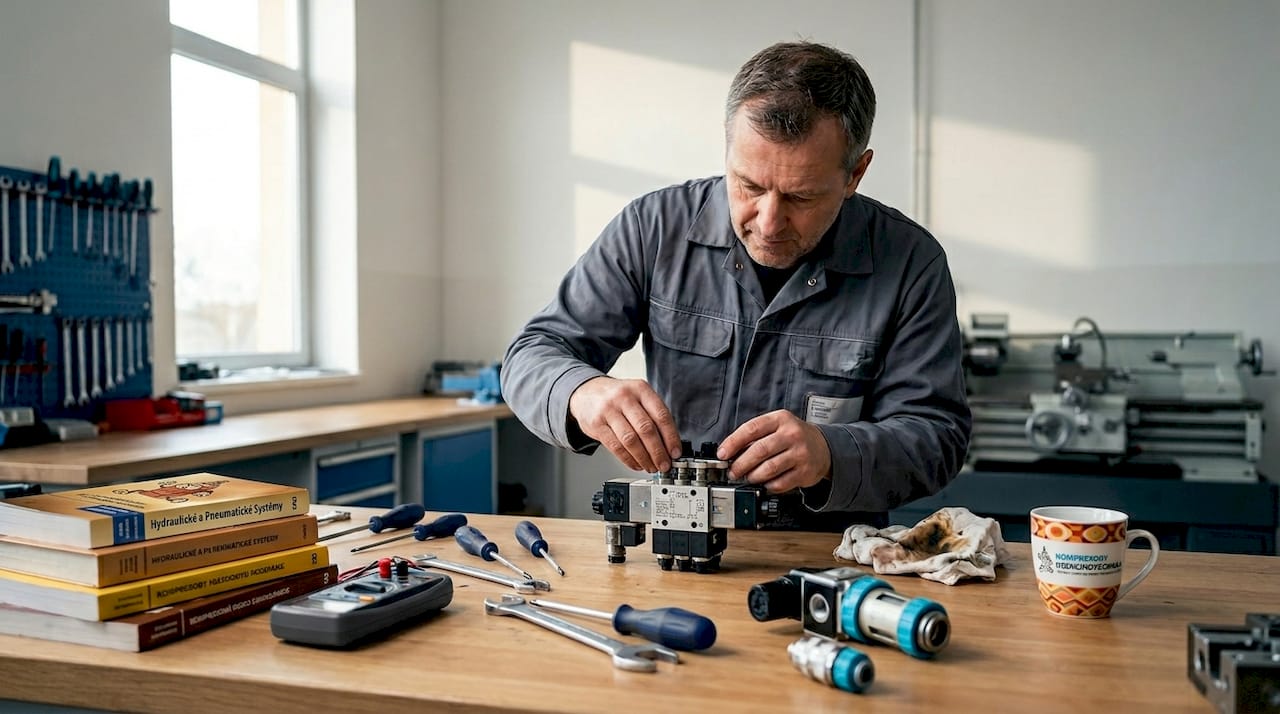

Modulární stavba přináší další výhodu: při rozšiřování systému stačí přidat sekci do stávajícího bloku, místo přidávání zcela nových komponent do potrubního rozvodu. Výsledkem je menší počet přípojek, méně potenciálních míst úniku a jednodušší diagnostika.

Profesionální tip: Při návrhu systému vždy ověřte, zda zvolený vícecestný ventil obsahuje integrovaný pojistný prvek. Pokud ne, musí být pojistný ventil přidán externě a to zvyšuje komplexitu i riziko chyby při montáži. Více o funkci těchto prvků najdete v článku o pojistných ventilech.

Typy vícecestných ventilů a jejich použití

Volba správného typu ventilu závisí na třech faktorech: typ pohonu (jednočinný nebo dvojčinný), typ řízeného média (vzduch nebo hydraulická kapalina) a požadovaná funkce (pouze zapnutí průtoku, nebo i jeho přesměrování).

3/2 ventily pro jednočinné pohony

3/2 ventil je typický pro jednočinné pohony, kde stlačený vzduch přivádí píst do jedné polohy a pružina zajišťuje návrat. Tři porty zajišťují: přívod tlakového vzduchu, výstup na pohon a odvětrání. Tento ventil je kompaktní a nákladově efektivní pro aplikace, kde postačuje řízení pohybu v jednom směru.

Typické použití zahrnuje upínací prvky, zavírání klapek nebo ovládání jednoduché signalizace ve výrobních linkách.

5/2 ventily pro dvojčinné pohony

5/2 vícecestný ventil má 5 portů a 2 polohy. Aktivně přivádí stlačený vzduch na jednu stranu pístu a větrá druhou stranu, čímž umožňuje přesné obousměrné řízení. Je to standardní konfigurace pro dvojčinné pneumatické válce ve výrobní automatizaci.

Varianty s duálním výfukem (tj. s dvěma oddělenými odvětrávacími porty) umožňují instalaci škrtících ventilů na každý výfukový port zvlášť. Výsledkem je nezávislá regulace rychlosti pohybu pístu v každém směru, což je zásadní pro přesnou synchronizaci pohonů.

2cestné a 3cestné hydraulické ventily

U hydraulických systémů platí jiná logika než u pneumatiky. 3cestné ventily umožňují nejen zapnout průtok, ale i řídit, kam médium protéká. Třetí port přidává funkce diverze a směšování, které u 2cestných ventilů nejsou možné.

2cestné hydraulické ventily plní roli jednoduchého uzávěru. 3cestné ventily se uplatňují tam, kde je potřeba přepínat mezi dvěma okruhy nebo kombinovat toky ze dvou zdrojů.

Přehled klíčových konfigurací

• Pro výrobu a montáž je nejrozšířenějším typem 5/2 ventil.
• 5/3 ventil s uzavřenou střední polohou se volí pro bezpečné zastavení pohonu ve středové pozici.
• 5/3 ventil s odlehčenou střední polohou slouží pro aplikace s potřebou volného pohybu pohonu při odpojení tlaku.

Praktický význam pro efektivitu a bezpečnost

Pokud chcete pochopit, proč jsou vícecestné ventily důležité z provozního hlediska, nestačí znát jejich schéma. Klíčové je sledovat, co se stane bez správné funkce ventilu při reálném zatížení systému.

Regulace tlaku a kompenzace zatížení

Vícecestné ventily umožňují řídit průtok a tlak v hydraulických systémech a integrují bezpečnostní ochranu, aby změny zatížení neovlivnily průtok. To je přímá odpověď na jeden z nejčastějších problémů v hydraulice: při proměnném zatížení pohonů dochází bez kompenzace ke kolísání rychlosti a nekontrolovaným pohybům.

Tlakový kompenzátor uvnitř ventilu udržuje konstantní tlakový rozdíl na řídícím škrticím prvku bez ohledu na to, jak se mění zátěž pohonu. Pohon se tedy pohybuje konstantní rychlostí, i když se na něj přidá nebo ubere zatížení. Tato vlastnost je pro hydraulické jeřáby, lisy nebo manipulátory naprosto zásadní.

Integrovaná bezpečnostní ochrana

Integrované pojistné ventily zabraňují přetížení a zajišťují bezpečnost systému. V praxi to znamená, že při náhlém nárůstu tlaku (například při zablokování pohonu) ventil automaticky otevře zpětný okruh a ochrání hydraulický agregát i pohon před poškozením.

Bez integrované pojistky by bylo nutné přidávat samostatné pojistné ventily do každé větve okruhu, což zvyšuje počet přípojek a pravděpodobnost úniku. Modulární blok tuto ochranu řeší interně.

Zjednodušení konstrukce a snížení poruchovosti

Kompaktní modulární stavba ventilu nahrazuje složité sestavy více samostatných prvků. Každý spoj v hydraulickém nebo pneumatickém systému je potenciálním místem úniku. Snížení počtu spojů přímo snižuje riziko poruch a náklady na údržbu.

Konkrétní přínosy v praxi:

• Méně šroubených přípojek v okruhu, nižší riziko úniku média.
• Jednodušší diagnostika: jeden blok místo rozptýlených komponent.
• Kratší čas zástavby při montáži nového systému.
• Snazší výměna při servisním zásahu.

Profesionální tip: Při výběru ventilu pro nový okruh vždy porovnejte celkový počet přípojek při použití modulárního bloku versus sestavy samostatných prvků. Modulární řešení bývá výhodné od tří nebo více pohonů v jednom okruhu. Pro hlubší pochopení vlivu proměnného tlaku na systém doporučujeme článek o stabilitě pneumatických systémů.

Aplikace ve výrobě a automatizaci

Pneumatická a hydraulická automatizace se bez vícecestných ventilů neobejde. Jsou přítomny v každém systému, kde je potřeba řídit více pohonů z jednoho řídicího bloku nebo koordinovat složitější pohybové sekvence.

Průmyslové oblasti s nejvyšším využitím

Použití vícecestných ventilů zahrnuje tyto průmyslové oblasti:

• Strojírenství a výroba: ovládání pneumatických a hydraulických lisů, upínacích přípravků, indexovacích stolů.
• Metalurgie: řízení hydraulických pohonů válcovacích stolic, nůžek a manipulátorů.
• Stavba lodí a těžká technika: ovládání klapek, hnacích mechanismů a zdvihacích zařízení.
• Úprava vody: přepínání filtračních okruhů, řízení čerpacích stanic.
• Potravinářský a farmaceutický průmysl: hygienické verze ventilů z nerezové oceli pro sterilní procesy.

Koordinace více pohonů

Koordinované řízení více pohonů pomocí vícecestných ventilů umožňuje přesné sekvenční nebo paralelní zapojení v průmyslových aplikacích. Jeden ventilový blok tak může řídit například tři hydraulické válce v přesně definované sekvenci bez potřeby externího řídicího systému pro každý pohon zvlášť.

Tato schopnost je klíčová pro pneumatickou automatizaci ve výrobních linkách, kde je nutné zajistit přesné načasování pohybů na úrovni milisekund.

Moderní řídicí možnosti a modularita

Dnešní vícecestné ventily podporují ruční ovládání, mechanické spínání, elektropneumatické ovládání pomocí solenoidů a elektrohydraulické proporcionální řízení. Proporcionální ventily umožňují plynulé řízení průtoku a tlaku analogovým nebo digitálním signálem, což otevírá možnosti integrace s průmyslovými řídicími systémy (PLC, SCADA).

Trend v oblasti modernity směřuje k ventilům s integrovanou diagnostikou polohy šoupátka, monitoringem tlaku a komunikačními protokoly pro průmyslové sítě (např. IO-Link nebo CANopen). Tyto funkce umožňují prediktivní údržbu a rychlou detekci závad bez nutnosti fyzické inspekce každého ventilu.

Pohled z praxe: co katalogy neřeknou

Z vlastní zkušenosti vím, že nejčastější chyba při práci s vícecestnými ventily není technická neznalost, ale přílišná důvěra v katalogová čísla bez pochopení dynamiky konkrétního systému.

Viděl jsem případy, kdy technik zvolil 5/2 ventil s jedním výfukovým portem pro aplikaci, kde bylo potřeba nezávisle regulovat rychlost pohybu pístu v obou směrech. Výsledkem bylo, že pohon fungoval správně v jednom směru a ve druhém směru se pohyboval neřízeně. Špatný výběr u 5/2 ventilů vede k pomalejšímu návratu pístu a kolísání rychlosti. To není teorie. V praxi to znamená zmetky ve výrobě a přetěžování pohonu.

Stejně podceňovaná je volba ventilu bez integrované tlakové kompenzace v aplikacích s proměnným zatížením. Systém funguje skvěle při testování bez zátěže a pak se chová nestabilně při reálném provozu. Hledání příčiny trvá hodiny, přitom správný ventil s kompenzací by problém eliminoval od začátku.

Moje doporučení je jednoduché: před výběrem ventilu popište systém z hlediska zatížení, počtu pohonů, požadované přesnosti a bezpečnostních požadavků. Teprve pak přistupte k výběru konfigurace. A vždy ověřte, zda má ventilový blok pojistný prvek pro každou větev s pohyblivou zátěží. Zdroje jako technické články o vzduchových ventilech nebo odborné přehledy výrobců poskytují solidní základ pro toto rozhodování.

— Zdeněk

Kompresory-vzduchotechnika.cz: kompletní pneumatická řešení

Pneumatický systém funguje jako celek. Vícecestné ventily, pohony a příslušenství podávají maximální výkon jen tehdy, když jsou zásobovány stabilním, čistým stlačeným vzduchem ze spolehlivého zdroje.

Kompresory-vzduchotechnika nabízí kompresory a pneumatické příslušenství pro průmyslové i profesionální aplikace. Pro systémy s vyššími nároky na průtok a nepřetržitý provoz jsou k dispozici průmyslové šroubové kompresory SCR s energeticky úsporným provozem. Pro aplikace s nižšími nároky na hlučnost nabízíme bezolejové kompresory ABAC Super tiché OS. Tým Kompresory-vzduchotechnika je k dispozici pro technické konzultace při výběru kompresorů i příslušenství pro konkrétní pneumatický systém.

FAQ

Co je vícecestný ventil a jak funguje?

Vícecestný ventil je kombinovaný řídicí prvek tvořený dvěma nebo více směrovými ventily, který přepíná a distribuuje průtok hydraulického nebo pneumatického média přesunutím jádra ventilu. Integruje funkce řízení směru, tlaku i rychlosti v jednom bloku.

Jaký je rozdíl mezi 3/2 a 5/2 ventilem?

3/2 ventil má 3 porty a 2 polohy a slouží pro jednočinné pohony s pružinovým návratem. 5/2 ventil má 5 portů a 2 polohy a umožňuje aktivní obousměrné řízení dvojčinných pneumatických válců.

Proč jsou vícecestné ventily důležité pro bezpečnost systému?

Integrované pojistné ventily uvnitř modulárního bloku zabraňují přetížení systému při náhlém nárůstu tlaku a chrání pohony i hydraulický agregát před poškozením bez nutnosti externích pojistných prvků.

Kdy použít 5/3 ventil místo 5/2?

5/3 ventil se volí tehdy, když je potřeba bezpečná střední poloha pohonu: buď uzavřená (pohon zůstane na místě při odpojení signálu), nebo odlehčená (pohon lze volně pohybovat při odpojení tlaku). 5/2 ventil tuto třetí polohu nenabízí.

Jak výběr nesprávného ventilu ovlivní provoz?

Nesprávný počet portů nebo chybějící tlakovou kompenzaci způsobuje kolísání rychlosti pohonů, nerovnoměrné pohyby při proměnném zatížení a vyšší spotřebu energie. Ve výrobních aplikacích to vede ke zmetkovitosti a zkrácené životnosti pohonů.
