Tj. pneumatické spojení: typy, funkce a praxe

TL;DR:

• Správný výběr pneumatického spojení ovlivňuje spolehlivost celého systému a minimalizuje úniky nebo vibrace.
• Vhodná volba typu spojky a materiálu objímky je klíčová pro dlouhou životnost a bezpečný provoz.
• Pravidelná údržba a kontrola spojů výrazně snižují náklady a přispívají k bezporuchové výrobě.

Správný výběr tj. pneumatické spojení rozhoduje o spolehlivosti celého stlačeného vzduchu systému. Přesto se v průmyslové praxi stále opakují stejné chyby: nesprávné typy spojek, špatně dimenzované objímky nebo záměna magnetických a mechanických spojů ve válcích. Výsledkem jsou úniky, vibrace a neplánované odstávky. Tento článek poskytuje přehled typů pneumatických spojení, vysvětluje fyzikální principy jejich fungování a nabízí konkrétní doporučení pro výběr, montáž a údržbu v průmyslových provozech.

Obsah

• Klíčové poznatky
• Základní typy tj. pneumatických spojení
• Jak funguje tj. pneumatické spojení
• Výhody a omezení různých typů spojů
• Instalace pneumatických spojení: osvědčené postupy
• Osobní pohled na výběr a údržbu spojů
• Pneumatické spoje a komponenty od Kompresory-vzduchotechnika
• FAQ

Klíčové poznatky

Základní typy tj. pneumatických spojení

Tj. pneumatické spojení je každý konstrukční prvek, který zajišťuje přenos stlačeného vzduchu nebo pohybu mezi dvěma součástmi pneumatického systému. Funkce spoje je zdánlivě jednoduchá, ale technické požadavky na těsnost, odolnost vůči tlaku a vibrační stabilitu jsou v průmyslových aplikacích velmi přísné.

Rychlospojky

Rychlospojky umožňují montáž hadic bez použití nářadí a výrazně zkracují dobu servisních zásahů. Jsou standardním řešením všude tam, kde se hadice nebo nástroje často odpojují a připojují, například u pneumatického nářadí na montážních linkách nebo v autoservisech. Vnitřní mechanismus zajišťuje automatické těsnění při odpojení, takže nedochází ke ztrátě tlaku v systému.

Hadicové spojky a objímky

Hadicové spojky tvoří pevné spoje mezi hadicemi a armatury nebo přístroji. Ke správné funkci vyžadují upevňovací objímky odpovídající průměru hadice. Každá hadicová spojka představuje potenciálně nejslabší místo systému a použití objímek pro správný průměr hadice je nutností nejen kvůli těsnosti, ale i kvůli zabránění únavového poškození vibracemi.

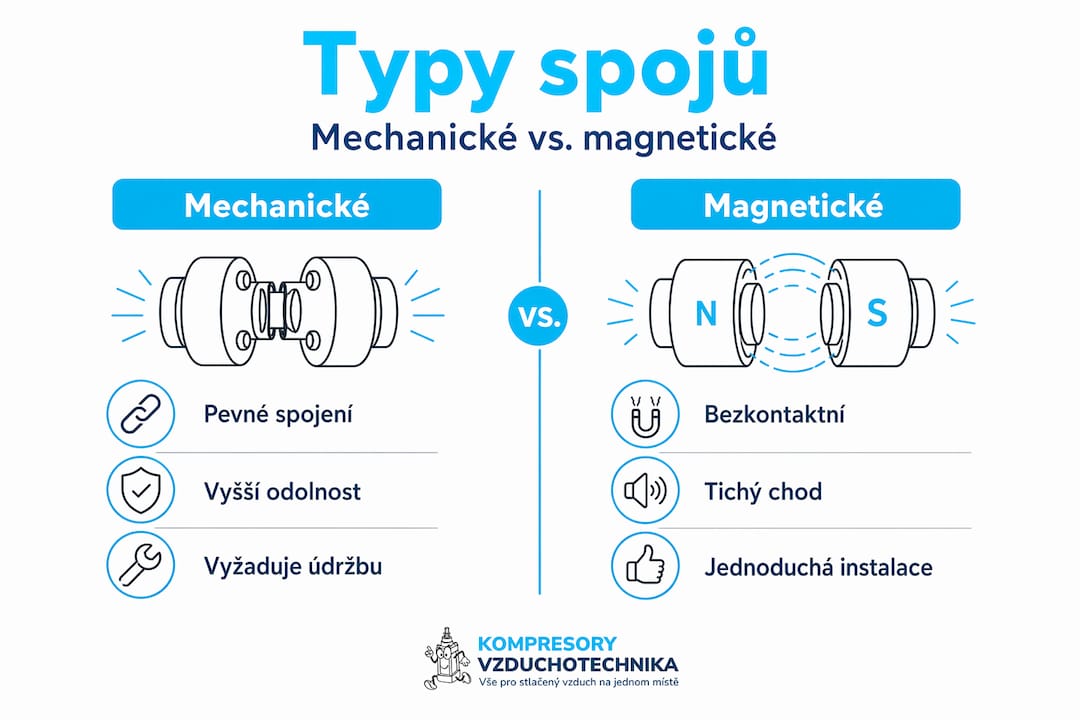

Mechanické a magnetické spoje ve válcích

Tyto dva typy se nejčastěji uplatňují u pneumatických válců bez tyče. Liší se principem přenosu pohybu i výkonem:

• Magnetické spojky: Využívají permanentní magnety uvnitř i vně válce. Bezkontaktní přenos pohybu zajišťuje hladký chod s tlumicím účinkem.
• Mechanické kloubové spoje: Přenášejí větší sílu než magnetické, poskytují nulové ztráty a okamžitý přenos síly bez závislosti na teplotě nebo zrychlení.

Porovnání hlavních typů spojů

Jak funguje tj. pneumatické spojení

Přenos stlačeného vzduchu přes spojení závisí na třech fyzikálních faktorech: těsnosti spoje, průtočném průřezu a odolnosti vůči tlaku. Každý z těchto faktorů přímo ovlivňuje výhody pneumatických systémů ve výrobě.

Těsnost a tlakové ztráty

Nekvalitní spoj způsobuje tlakové ztráty, které se v rozsáhlých rozvodech kumulují. Pokud pracovní tlak v systému poklesne pod provozní minimum, pneumatické nástroje nebo válce přestávají správně fungovat. Změna teploty o 6 °C mění tlak v systému o přibližně 0,06 bar na pneumatiku, což ilustruje, jak citlivé jsou pneumatické systémy na podmínky prostředí.

Odolnost vůči vibracím

Vibrace jsou jedním z hlavních nepřátel pneumatických spojů. Způsobují postupné uvolňování objímek, únavu materiálu a nakonec selhání spoje. Pravidelná kontrola upevňovacích objímek je klíčem k potlačení vibrací a zajištění stability celého pneumatického systému.

Magnetické versus mechanické spoje v praxi

Magnetická spojka v pneumatickém válci bez tyče přenáší pohyb bezkontaktně přes stěnu válce. Je tichá a nevyžaduje fyzický kontakt, ale síla magnetického spojení je fyzikálně omezená. Při přetížení dojde k proklouznutí magnetu. Mechanický kloubový spoj naproti tomu svírá vedení pevně a přenáší vyšší přenos sil bez proklouznutí. Konstrukční nevýhodou je nutnost pečlivě rozložit zatížení, aby se předešlo předčasnému opotřebení vedení.

Profesionální tip: Pokud si nejste jistí, zda je v dané aplikaci magnetická spojka dostatečně silná, vypočítejte potřebnou sílu z hmotnosti břemene a zrychlení. Magnetické spoje zpravidla zvládají střední zatížení do 500 N; nad touto hodnotou volte mechanické kloubové provedení.

Klíčové provozní aspekty správného pneumatického spoje:

• Maximální provozní tlak musí odpovídat jmenovitým hodnotám spojky.
• Průtočný průřez spoje nesmí vytvářet výraznou škrticí ztrátu.
• Materiál těsnění musí být kompatibilní s teplotou média i okolního prostředí.
• Délka hadice ovlivňuje tlakový spád; zbytečně dlouhé hadice zvyšují ztráty.

Výhody a omezení různých typů spojů

Výběr správného typu spoje přímo ovlivňuje provozní náklady i spolehlivost výroby. Nesprávně upevněné spojky jsou nejčastější příčinou úniků a vibrací v průmyslových pneumatických systémech. Tato skutečnost se podceňuje zejména při rychlé montáži, kdy technici přeskakují kontrolu momentu utažení objímek.

Rychlospojky: rychlost versus tlakové limity

Rychlospojky jsou ideální tam, kde se klade důraz na servisní rychlost. Výměna nástroje nebo hadice trvá sekundy a nevyžaduje nářadí. Jejich omezením je zpravidla nižší maximální pracovní tlak oproti šroubovaným nebo lisovaným spojkám. Ve vysokotlakých aplikacích nad 16 bar jsou proto nevhodné.

Objímky: detail s velkým dopadem

Výběr materiálu objímky je detailem, který se v praxi přehlíží. Pocinkovaná ocel postačuje pro standardní prostředí, ale v přítomnosti chemikálií, vlhkosti nebo mořského vzduchu se koroduje a ztrácí svíravou sílu. Volba nerezových objímek je v korozivních provozech nutností pro dlouhodobou spolehlivost spoje.

Profesionální tip: Při montáži hadicové spojky vždy zkontrolujte, zda průměr objímky přesně odpovídá vnějšímu průměru hadice. Objímka o 2 mm větší než hadice nezajistí potřebný utahovací tlak a spoj se uvolní při vibracích.

Přehled výhod a omezení

Instalace pneumatických spojení: osvědčené postupy

Správná instalace pneumatických spojení vyžaduje systematický přístup. Níže jsou uvedeny kroky, které ve výrobní praxi rozhodují o bezporuchovém provozu.

1. Určete provozní podmínky. Před výběrem spojky zjistěte maximální pracovní tlak, rozsah teplot a chemické prostředí. Hadice a spojky dimenzované na 10 bar nelze nasadit do systému pracujícího na 14 bar.

2. Vyberte správný materiál. Pro standardní průmyslové prostředí postačí mosazné nebo zinkové spojky. Pro potravinářský nebo farmaceutický provoz volte nerezové provedení. Pro velmi nízké teploty kontrolujte teplotní rozsah těsnění.

3. Zkontrolujte kompatibilitu průřezu. Spojka musí mít vnitřní průměr odpovídající průtočným požadavkům systému. Příliš malý průřez vytváří škrticí ztrátu, která snižuje výkon celého systému.

4. Montujte s předepsaným momentem. Přetažení závitových spojek poškodí závit nebo deformuje těsnění. Nedotažení způsobí úniky. Používejte momentový klíč podle specifikace výrobce.

5. Upevněte hadice objímkami v předepsaných intervalech. Hadice bez mezilehlých objímek vibrují na celé délce, což urychluje únavu materiálu. Doporučený interval upevnění se liší podle průměru hadice, ale zpravidla nepřesahuje 500 mm.

6. Proveďte tlakovou zkoušku. Po dokončení montáže zkontrolujte celý rozvod při provozním tlaku. Použijte pěnový detektor úniků nebo ultrazvukový detektor. Úniky označte a ihned opravte, protože se v čase nezmenšují.

7. Nastavte plán pravidelných kontrol. Efektivní servis pneumatických systémů zahrnuje periodickou kontrolu všech spojů, jejich dotažení a výměnu opotřebených těsnění.

Profesionální tip: U pohyblivých hadic (například u robotických ramen nebo lineárních os) volte hadice s vyšším počtem opletení a spojky s otočným kroužkem. Tyto komponenty výrazně prodlužují životnost při cyklickém pohybu.

Pravidelná údržba spojů má přímý ekonomický dopad. Únik vzduchu o průměru 1 mm při tlaku 7 bar představuje ztrátu přibližně 1,1 litrů vzduchu za sekundu. Ve velkém provozu s desítkami úniků se tyto ztráty promítají do stovek hodin zbytečného chodu kompresoru ročně.

Osobní pohled na výběr a údržbu spojů

Pracuji s pneumatickými systémy přes deset let a mohu říct, že drtivá většina provozních problémů nepochází z výběru kompresoru nebo válce. Pochází z podceněných detailů na spojích.

Nejčastěji vidím jeden konkrétní vzor: technik vybere kvalitní hadici a správnou rychlospojku, ale použije první objímku, která mu padne do ruky ze zásoby. Třeba o 3 mm větší, než odpovídá průměru hadice. Systém funguje. Týden, dva, měsíc. Pak se vibrace postará o zbytek a spoj selže v nejméně vhodnou chvíli.

Moje doporučení je prosté: k pneumatickým spojům přistupujte stejně jako k tlakovým nádobám. Každý spoj má specifikaci a ta se musí dodržet. Nerezová objímka správného průměru není výdaj, je to prevence.

Dalším přehlíženým tématem je míchání médií v systémech plněných dusíkem. Míchání dusíku se vzduchem degraduje specifické vlastnosti dusíkové náplně a snižuje stabilitu tlaku. Pokud váš systém pracuje s dusíkem, musí každá spojka a každý ventil zamezit kontaminaci. To je detail, který dokumentace výrobce zmiňuje ve dvou větách, ale praxe ho ignoruje.

Co se mi v praxi osvědčilo nejvíc: pravidelné kontroly spojů plánujte jako součást preventivní údržby, ne jako reakci na poruchu. Systém, který se kontroluje čtvrtletně, selže mnohem méně často než ten, na který se sáhne až při havárii.

— Zdeněk

Pneumatické spoje a komponenty od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí ucelený sortiment pro pneumatické komponenty a spojení. Ať hledáte rychlospojky pro montážní linku, hadicové příslušenství pro rozvody stlačeného vzduchu, nebo kompletní kompresorovou jednotku pro průmyslový provoz, na jednom místě najdete vše potřebné s odbornou podporou.

Sortiment zahrnuje trubky pro rozvody stlačeného vzduchu v průměrech 15 až 28 mm, vhodné pro pevné průmyslové instalace. Pro zajištění kvality média jsou k dispozici také jednotky úpravy vzduchu pro systémy do 10 bar. Pro provozy vyžadující vysoký a stabilní výkon nabízí Kompresory-vzduchotechnika profesionální kompresory značky MARK COMPRESSORS s kompletním servisním zázemím. Odborný tým je k dispozici pro technické konzultace, výběr správné konfigurace i poprodejní podporu.

FAQ

Co je tj. pneumatické spojení?

Tj. pneumatické spojení je konstrukční prvek zajišťující přenos stlačeného vzduchu nebo mechanického pohybu mezi součástmi pneumatického systému. Zahrnuje rychlospojky, hadicové spojky s objímkami, magnetické i mechanické spoje ve válcích a závitové armatury.

Jaký typ pneumatického spoje zvolit pro průmyslový provoz?

Výběr závisí na provozním tlaku, teplotě, chemickém prostředí a požadavcích na rychlost montáže. Pro časté odpojování volte rychlospojky, pro pevné rozvody šroubované nebo lisované spojky, pro korozivní prostředí nerezové provedení.

Jak poznat, že pneumatické spojení selhává?

Nejčastějšími příznaky jsou slyšitelný nebo měřitelný únik vzduchu, pokles pracovního tlaku v systému, vibrace hadice v místě spoje a viditelné deformace nebo koroze na objímce či tělese spojky.

Proč způsobují vibrace poruchy pneumatických spojů?

Vibrace způsobují únavu materiálu a postupné uvolňování objímek. Správně dimenzované a utažené upevňovací objímky vibrace tlumí a zabraňují mechanickému selhání spoje.

Jak často je nutné kontrolovat pneumatická spojení?

Doporučená frekvence závisí na intenzitě provozu, ale standardně se provádí vizuální kontrola při každé plánované údržbě zařízení a tlaková zkouška čtvrtletně. Ve vibračně náročných provozech i častěji.
