Pneumatický pružinový válec: princip, specifikace a využití

TL;DR:

• Pneumatické pružinové válce nabízejí fail-safe funkci, která automaticky vrací pohon do bezpečné polohy při ztrátě tlaku. Tento typ je vhodný pro diferencované průmyslové aplikace, kdy je klíčová bezpečnost a spolehlivost bez nutnosti externího řídicího signálu. Při výběru je třeba správně definovat fail-safe polohu, optimální předpětí pružiny a technické parametry podle konkrétního využití.

Pneumatické systémy v průmyslu se neomezují pouze na pístové pohony, které mnoho projektantů považuje za univerzální řešení. Pneumatický pružinový válec, přesněji membránový pohon s pružinovým návratem, přináší zásadní rozdíl: zabudovanou funkci fail-safe, která při výpadku tlaku automaticky vrátí pohon do definované bezpečné polohy. Tento článek vysvětluje přesný princip funkce, klíčové technické specifikace, srovnání konstrukčních variant, průmyslové aplikace a praktická kritéria pro správný výběr a instalaci. Informace jsou určeny primárně inženýrům a technikům pracujícím s průmyslovou pneumatikou.

Obsah

• Princip funkce pneumatického pružinového válce
• Konstrukční specifikace a možnosti nastavení
• Aplikace pneumatických pružinových válců v průmyslu
• Kritéria výběru a bezpečnost při instalaci
• Neobvyklé optimalizace pružinových válců: co většina projektantů přehlíží
• Profesionální řešení pro pneumatické válce a kompresory
• Nejčastější dotazy k pneumatickým pružinovým válcům

Klíčové Poznatky

Princip funkce pneumatického pružinového válce

Pochopení funkce membránového pružinového válce začíná u rozdílu oproti klasickému pístovému pohonu. Pístový válec využívá pevný píst pohybující se v cylindru, přičemž tlak působí na obou stranách. Membránový pohon pracuje jinak: flexibilní membrána přenáší tlak stlačeného vzduchu přímo na tyč pohonu, a pružina zajišťuje mechanický návrat do výchozí polohy.

Pneumatický pružinový válec je jednočinný lineární membránový pohon ovládaný stlačeným vzduchem, kde pružina zajišťuje návratovou sílu. Tato definice přesně vymezuje, čím se tento typ odlišuje od dvojčinných pístových pohonů bez pružiny.

Fail-safe: jak to skutečně funguje

Princip fungování je přímočarý: stlačený vzduch tlačí membránu pro pohyb vpřed, například otevření ventilu, a pružina vrací pohon do výchozí polohy při ztrátě tlaku. Tato vlastnost se označuje jako fail-safe a v průmyslové praxi představuje zásadní bezpečnostní výhodu.

Existují dvě základní konfigurace fail-safe:

• Fail-close: Pružina při ztrátě tlaku ventil uzavře. Využití v systémech, kde únik média při výpadku energie představuje riziko.
• Fail-open: Pružina při ztrátě tlaku ventil otevře. Využití tam, kde průtok musí být zajištěn i při poruše, například v chladicích okruzích.
• Membránová konstrukce: Nižší tření než pístová, rychlejší odezva, méně pohyblivých dílů.
• Pístová konstrukce: Větší zdvihy, vyšší síly, ale bez inherentního fail-safe bez přídavné pružiny.
• Kombinace obou principů: V některých aplikacích se membrána kombinuje s pístkem pro zvýšení zdvihu při zachování fail-safe funkce.

Klíčový rozdíl: Membránový pružinový válec nepotřebuje externího řídicího signálu pro návrat do bezpečné polohy. Pružina zajistí reset mechanicky, bez závislosti na elektrickém napájení nebo řídicím systému.

Správné pochopení fungování pneumatických systémů je předpokladem pro efektivní výběr pohonu. V praxi to znamená, že projektant musí nejprve definovat, jaká poloha je pro daný proces “bezpečná”, a poté zvolit konfiguraci fail-close nebo fail-open.

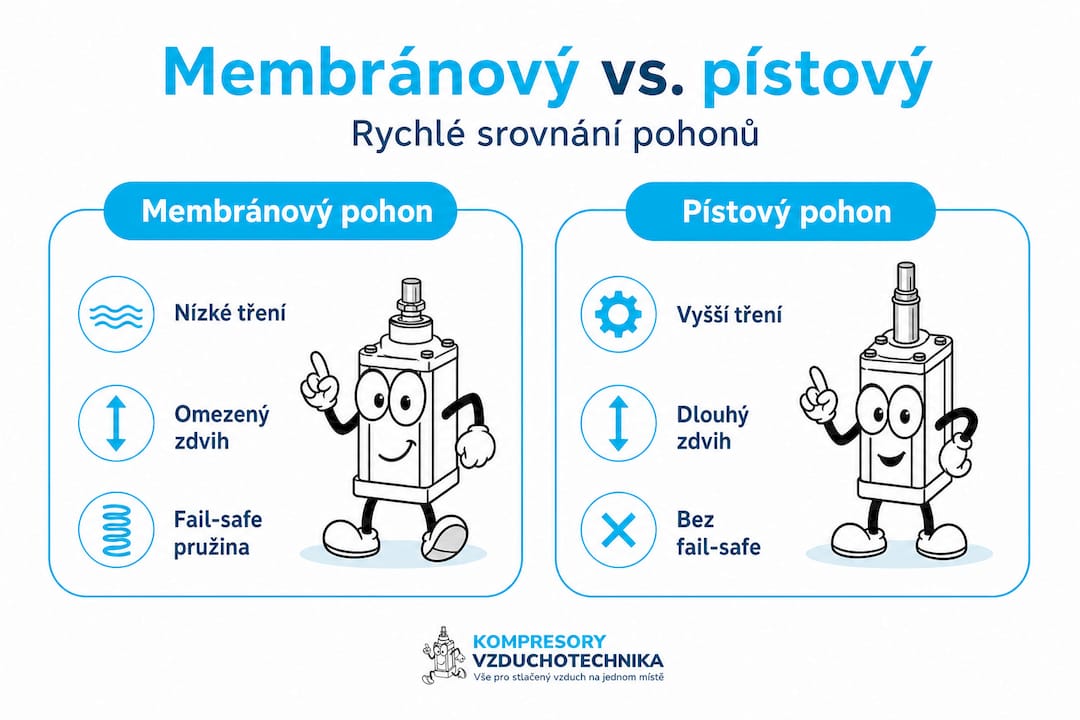

Porovnání membránového a pístového pohonu:

Profesionální tip: Při návrhu systému vždy specifikujte požadovanou fail-safe polohu jako první parametr. Teprve poté volte ostatní specifikace pohonu. Záměna fail-close a fail-open konfigurace po instalaci je nákladná a časově náročná.

Konstrukční specifikace a možnosti nastavení

Po pochopení principu je klíčové znát konkrétní technické parametry a možnosti nastavení, které určují, zda daný pohon vyhoví požadavkům konkrétní aplikace.

Typické specifikace průmyslových pružinových válců pokrývají zdvih 140 až 3000 mm, pracovní tlak 20 až 450 kPa, síly 0,5 až 54 kN a teplotní rozsah od -60 °C do +80 °C. Tyto hodnoty odpovídají standardním průmyslovým pohonům pro ovládání armatur.

Na druhém konci spektra stojí kompaktní jednotky: malý pneumatický válec s vratnou pružinou dosahuje síly 220 N, zdvihu 8 mm a pracovního tlaku max 1 bar. Tyto parametry jsou typické pro svařovací přípravky, přidržovací mechanismy nebo jemnou manipulaci.

Přehled technických parametrů

Možnosti nastavení a optimalizace výkonu

Správná precizní regulace tlaku je jedním z nejdůležitějších faktorů při optimalizaci pružinového válce. Konkrétní možnosti nastavení zahrnují:

1. Předpětí pružiny: Nastavení počátečního napětí pružiny určuje sílu potřebnou pro zahájení pohybu. Vyšší předpětí zajistí rychlejší a silnější fail-safe návrat.
2. Vícepružinová konfigurace: Kombinace více pružin v jednom pohonu zvyšuje celkovou návratovou sílu bez nutnosti zvyšovat průměr pohonu.
3. Nastavitelný tlakový rozsah: Změna pracovního tlaku přívodu umožňuje regulovat rychlost a sílu pohybu vpřed.
4. Výměnné membrány: Různé materiály membrán (NBR, EPDM, PTFE) pro chemicky agresivní prostředí nebo extrémní teploty.
5. Škrtící ventily: Regulace průtoku vzduchu pro přesné nastavení rychlosti pohybu.

Profesionální tip: Vícepružinová konfigurace není vždy výhodná. Kombinace více slabších pružin sice zvyšuje celkovou sílu, ale také snižuje progresivitu charakteristiky. Pro přesné pozicování bývá výhodnější jedna silnější pružina s přesně definovanou tuhostí.

Vliv teploty na výkon

Teplotní rozsah výrazně ovlivňuje výběr materiálu membrány i pružiny. Standardní NBR membrána pracuje spolehlivě v rozsahu -20 °C až +70 °C. Pro teploty pod -40 °C je nezbytné zvolit EPDM nebo speciální silikonové membrány. Pružiny z nerezové oceli umožňují provoz až do -60 °C bez ztráty vlastností.

Aplikace pneumatických pružinových válců v průmyslu

Po technických parametrech je vhodné znát konkrétní aplikace a specifické případy v reálném provozu. Pneumatické pružinové válce se uplatňují v řadě odvětví, přičemž každé klade jiné požadavky na konfiguraci a výkon.

Ovládání průmyslových armatur

Nejrozšířenější aplikací je ovládání průmyslových armatur, zejména ventilů v procesním průmyslu. Pohony řady LP1 s bočním ručním kolem umožňují také manuální ovládání při výpadku tlaku, což je důležité při servisních zásazích. Typické aplikace zahrnují:

• Regulační ventily v ropném a plynárenském průmyslu
• Uzavírací armatury v chemických provozech
• Průmyslové klapky v systémech pro rozvod vzduchu a plynů
• Bezpečnostní uzávěry v potravinářském průmyslu (materiály FDA)

Fail-safe funkce je v těchto aplikacích kritická. Při výpadku řídicího systému nebo stlačeného vzduchu musí ventil zaujmout bezpečnou polohu bez jakéhokoliv externího zásahu.

Průmyslová automatizace a výrobní procesy

Průmyslová automatizace využívá pružinové válce v aplikacích, kde se vyžaduje přesné a opakovatelné polohování. Montážní linky, přidržovací přípravky, manipulátory a třídící systémy jsou typické příklady. Výhody pneumatických systémů v těchto aplikacích zahrnují odolnost vůči elektromagnetickému rušení, vysokou rychlost pohybu a jednoduchou údržbu.

Brzdové systémy nákladních vozidel

Specifickým a kritickým využitím jsou pružinové brzdové válce v nákladních vozech pro parkovací brzdu. V tomto případě pružina drží brzdu sepnutou (fail-safe v brzdění) a stlačený vzduch brzdu uvolňuje. Ztráta tlaku vzduchu tedy automaticky aktivuje parkovací brzdu, nikoliv ji deaktivuje. Toto je klasická aplikace fail-safe principu v bezpečnostně kritickém systému.

Pozorování z praxe: Brzdový válec v nákladním vozidle musí odolat teplotám od -40 °C do +80 °C, korozi, vibracím a stovkám tisíc cyklů. Volba materiálů a konstrukce pružiny je proto kritická.

Srovnání aplikací podle požadavků

Efektivita a bezpečnost pneumatiky jsou v těchto aplikacích úzce provázány. Správný výběr konfigurace přímo ovlivňuje bezpečnost celého procesu.

Edge cases a speciální řešení

Vícepružinové konfigurace pro vyšší síly, nastavitelné napětí pružin pro přesnost a fail-safe při ztrátě vzduchu jsou typické požadavky v náročných aplikacích. Patří sem například:

• Armatury v kryogenních systémech pracující pod -50 °C
• Pohony v prostředích s nebezpečím výbuchu (Ex zóny)
• Systémy s požadovanou dobou odezvy fail-safe pod 500 ms
• Pohony v podmořských instalacích nebo v prostorách s vysokou vlhkostí

Proměnlivý tlak v pneumatice je dalším faktorem, který je nutné zohlednit při návrhu systémů pro edge cases. Kolísání tlaku v rozvodu může ovlivnit přesnost a spolehlivost pohybu.

Kritéria výběru a bezpečnost při instalaci

Teprve po pochopení aplikací je možné přejít na konkrétní doporučení pro bezpečný výběr a instalaci. Špatně zvolený pohon nebo chybná instalace mohou vést k nečekaným selháním nebo bezpečnostním incidentům.

Jednočinné vs dvojčinné pohony

Jednočinné pohony s pružinou versus dvojčinné bez pružiny představují zásadní volbu při návrhu. Pružina u jednočinného pohonu zajišťuje bezpečnostní reset, což je funkce, kterou dvojčinný pohon bez přídavné pružiny postrádá. Dvojčinný pohon nabídne větší sílu a přesnější ovládání v obou směrech, ale vyžaduje aktivní řízení i pro pohyb zpět.

Postup správného výběru

1. Definujte fail-safe polohu: Fail-close, fail-open nebo jiná bezpečná poloha musí být jasně stanovena před výběrem pohonu.
2. Vypočítejte požadovanou sílu: Zohledněte třecí síly armatury, diferenční tlak média a bezpečnostní koeficient (min. 1,3 pro průmyslové aplikace).
3. Určete zdvih: Zdvih pohonu musí odpovídat zdvihu armatury s rezervou 10 až 15 % pro kompenzaci opotřebení.
4. Stanovte pracovní tlak: Tlak stlačeného vzduchu v rozvodu musí pokrýt potřebný výkon pohonu a zároveň nesmí překročit maximální povolený tlak membrány.
5. Zkontrolujte teplotní rozsah: Teplota média, okolního prostředí a stlačeného vzduchu musí být v rozsahu specifikací pohonu.
6. Zvolte materiály: Pro agresivní média nebo korozní prostředí zvolte odpovídající materiály membrány, tělesa a pružiny.

Bezpečnost při instalaci a provozu

Bezpečné používání pneumatických zařízení je prioritou při každé instalaci. Klíčové bezpečnostní požadavky zahrnují:

• Odlehčení tlaku před demontáží pohonu nebo membrány
• Kontrola stavu membrány při každé plánované údržbě (min. 1x ročně)
• Ověření správnosti konfigurace fail-safe po každé rekonfiguraci
• Zajištění pohonu proti nechtěnému spuštění při servisu (LOTO procedury)
• Kontrola těsnosti přívodu vzduchu a fitinek před uvedením do provozu

Profesionální tip: Membrána je nejčastěji opotřebovaná součást pohonu. Definujte preventivní interval výměny na základě počtu cyklů, nikoliv pouze na základě kalendářního času. Pro armatury s vysokou cyklovací frekvencí (více než 10 000 cyklů za rok) doporučujeme kontrolu membrány každých 6 měsíců.

Výběr hadic a příslušenství

Výběr pneumatických hadic pro přívod k pohonu ovlivňuje rychlost odezvy a spolehlivost systému. Průměr hadice musí odpovídat průtočné kapacitě pohonu. Příliš tenká hadice prodlouží dobu plnění a oddálí zahájení pohybu, což může být kritické v bezpečnostních aplikacích s požadavkem na rychlou odezvu.

Výhody pneumatického nářadí a pohonů zahrnují také nízké nároky na údržbu ve srovnání s elektrickými pohony. Přesto je pravidelná kontrola filtrů, maznice a kondenzátorů v rozvodu stlačeného vzduchu nezbytná pro dlouhou životnost membránových pohonů.

Neobvyklé optimalizace pružinových válců: co většina projektantů přehlíží

Po praktických postupech pro výběr a instalaci je čas na poznatky, které v běžných katalogových listech nenajdete. Tyto zkušenosti vycházejí z praxe s průmyslovými instalacemi, kde standardní přístupy nestačí.

Většina projektantů při výběru pružinového pohonu věnuje pozornost především maximální síle pružiny a pracovnímu tlaku. To je správné, ale neúplné. Přehlíženým parametrem je počáteční napětí pružiny, tedy síla, kterou pružina vyvíjí ještě před zahájením pohybu. Příliš nízké počáteční napětí způsobí, že fail-safe návrat je pomalý a nekontrolovaný. Příliš vysoké napětí zase zvyšuje nároky na pracovní tlak a může způsobit opotřebení membrány v klidové poloze.

Optimální počáteční napětí leží obvykle v rozmezí 15 až 25 % maximální síly pružiny. Tato hodnota zajistí rychlý start pohybu při poklesu tlaku a zároveň nezatěžuje membránu v provozní poloze. Bohužel většina katalogů uvádí pouze maximální sílu, nikoliv charakteristiku v průběhu zdvihu.

Druhým přehlíženým faktorem je role membrány jako regulačního prvku. Flexibilní membrána nemá konstantní tuhosti po celém zdvihu. Na začátku zdvihu je membrána volnější, na konci zdvihu se napíná. Tato progresivní charakteristika může být výhodou (tlumení nárazu v koncové poloze) nebo nevýhodou (nelinearita polohovací síly). Pro precizní řízení v pneumatice je nutné tuto vlastnost zohlednit ve výpočtu.

Třetí, ještě méně diskutovaný aspekt: kombinace pružin různé tuhosti v jednom pohonu. Standardně výrobci nabízejí sady pružin stejné tuhosti. Kombinace slabší vnitřní pružiny (pro jemný počáteční pohyb) a silnější vnější pružiny (pro plnou návratovou sílu) dává progresivní charakteristiku, která přesněji odpovídá potřebám regulačních ventilů. Tato možnost existuje, ale nikde v standardních katalogových listech ji nenajdete, protože je záležitostí konfigurace na míru.

Pružinový fail-safe tedy nepřináší jen bezpečnost v kritickém okamžiku výpadku. Správně nakonfigurovaný pohon s optimalizovaným předpětím a progresivní charakteristikou pružiny zlepší i běžnou regulační přesnost v provozu. To je aspekt, který přímé srovnání se dvojčinným pohonem bez pružiny systematicky opomíjí.

Profesionální řešení pro pneumatické válce a kompresory

Pneumatické pružinové válce a membránové pohony potřebují spolehlivý a čistý zdroj stlačeného vzduchu. Kontaminace nebo kolísání tlaku přímo ovlivňuje životnost membrány a přesnost pohybu.

Na Kompresory-vzduchotechnika.cz nabízíme kompletní řešení pro průmyslové pneumatické systémy. Výběr zahrnuje kompresory MARK pro náročné průmyslové aplikace s požadavkem na nepřetržitý provoz, a šroubové kompresory SCR pro efektivní a tichý provoz ve výrobních provozech. Součástí nabídky jsou také jednotky úpravy stlačeného vzduchu pro filtraci, sušení a regulaci tlaku, které jsou nezbytné pro ochranu membránových pohonů. Odborné poradenství pro konkrétní průmyslový projekt poskytujeme na vyžádání prostřednictvím technické podpory.

Nejčastější dotazy k pneumatickým pružinovým válcům

Jaký je rozdíl mezi membránovým a pístovým pružinovým válcem?

Membránový pohon přenáší tlak na pohyb přes flexibilní membránu a využívá pružinu pro fail-safe návrat, zatímco pístový má klasický píst s těsněním a fail-safe funkci zajišťuje pouze přídavná pružina.

Proč je pružinový fail-safe ve válci důležitý?

Fail-safe mechanismus zajistí, že při ztrátě tlaku se pohon automaticky vrátí do bezpečné polohy bez závislosti na řídicím systému nebo elektrickém napájení.

Jaké jsou typické hodnoty zdvihu a síly u průmyslových pružinových válců?

Zdvih bývá 140 až 3000 mm, síla od 0,5 do 54 kN v závislosti na průměru pohonu, konfiguraci pružin a pracovním tlaku.

Lze pružinový válec použít pro brzdové systémy vozidel?

Ano, pružinové brzdové válce se běžně používají pro parkovací brzdy v nákladních vozech, kde pružina drží brzdu sepnutou a stlačený vzduch ji uvolňuje.

Jak upravit sílu pružin pro vyšší přesnost ovládání?

Sílu a charakteristiku lze optimalizovat nastavením počátečního napětí pružiny a kombinací více pružin různé tuhosti pro progresivní charakteristiku odpovídající požadavkům konkrétní regulační aplikace.
