Význam diagnostiky kompresoru pro efektivní provoz

TL;DR:

• Diagnostika kompresorů pomáhá snižovat energetické náklady, prodlužovat životnost zařízení a odhalovat poruchy dříve.
• Správné používání metod, jako jsou vibrační analýza nebo tribodiagnostika, umožňuje identifikovat opotřebení a netěsnosti včas.
• Pravidelná prevence a data-driven údržba výrazně snižují náklady a environmentální dopad průmyslových provozů.

Výroba stlačeného vzduchu představuje až 10 % spotřeby elektřiny v průmyslových provozech, přesto se diagnostice kompresorů věnuje jen zlomek pozornosti, kterou si zaslouží. Nesprávně nastavený nebo nedostatečně kontrolovaný kompresor nejen zvyšuje provozní náklady, ale zkracuje životnost celé soustavy. Pochopení toho, co diagnostika odhalí a jak ji správně provádět, je pro každého technika klíčové. Tento článek přináší přehled metod, nejčastějších chyb i praktický postup implementace diagnostiky v provozu.

Obsah

• Klíčové poznatky
• Metody diagnostiky kompresoru v průmyslu
• Nejčastější chyby odhalené diagnostikou
• Ekonomické a ekologické přínosy diagnostiky
• Jak zavést diagnostiku do provozu
• Pohled z praxe: co diagnostika skutečně změní
• Diagnostika a efektivita s podporou Kompresory-vzduchotechnika
• FAQ

Klíčové poznatky

Metody diagnostiky kompresoru v průmyslu

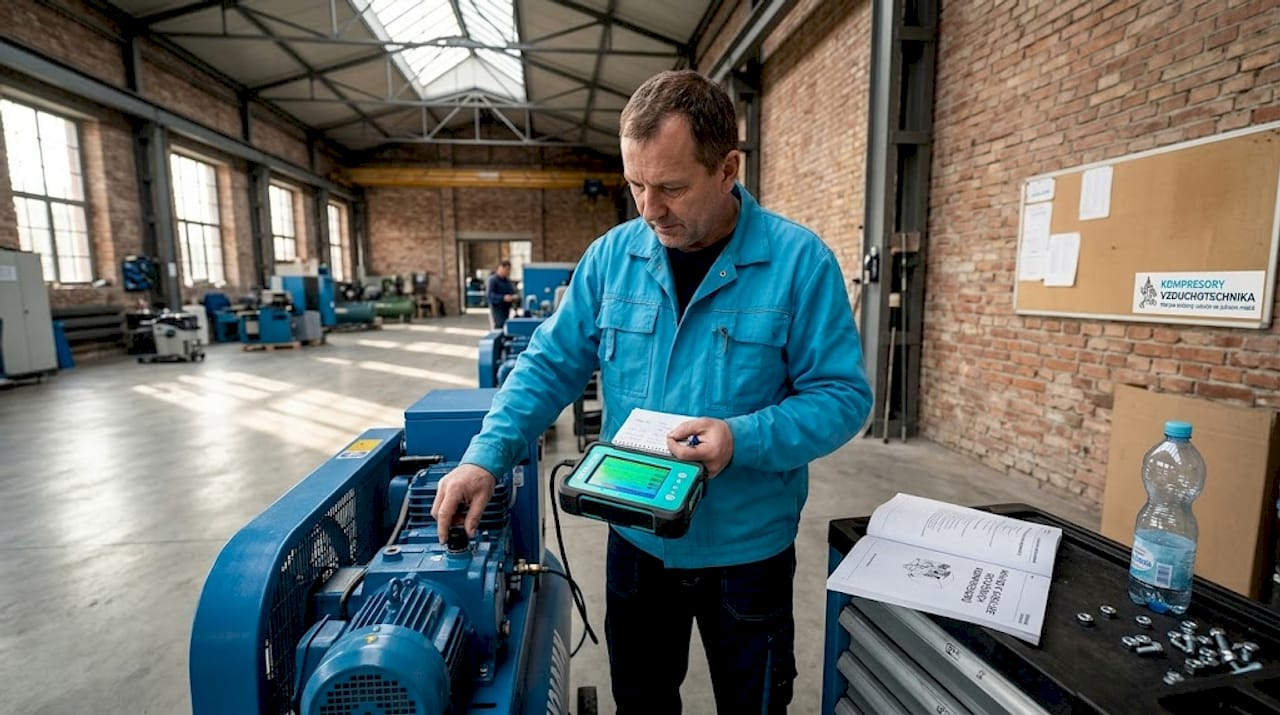

Systematická diagnostika kompresoru nestojí na jedné metodě. Spolehlivý obraz o stavu zařízení vzniká kombinací několika přístupů, z nichž každý odhaluje jinou skupinu poruch.

Měření provozních parametrů

Základem je sledování tlaku, teploty a příkonu v čase. Jednorázové měření nestačí. Diagnostika sledující teplotní anomálie v čase odhaluje mechanické poruchy, které vizuální kontrola přehlédne. Pokud teplota výtlaku roste bez změny zatížení, jde o signál vnitřní netěsnosti nebo zhoršeného chlazení.

Tribotechnická diagnostika

Tribotechnická diagnostika analyzuje obsah vody, viskozitu a čistotu oleje. Sledování těchto parametrů zachytí opotřebení ložisek nebo kontaminaci maziva dříve, než způsobí poruchu. Vzorky se odebírají při provozní teplotě ze standardizovaného místa, aby výsledky byly porovnatelné.

Analýza vibrací a akustika

Vibrační analýza identifikuje nevývahu, uvolněné díly nebo poškozená ložiska. Měření se provádí akcelerometrem přiloženým na skříň kompresoru a na ložiskové domečky. Zvukové emise zachytí i mikrotrhliny nebo počínající kavitaci, které se na vibračním spektru ještě neprojeví.

Elektrodiagnostika a megmet

Stav vinutí motoru kompresoru nelze spolehlivě změřit běžným multimetrem. Pro spolehlivou diagnostiku izolace je nezbytný megmet, který při měřicím napětí 500 nebo 1000 V odhalí počínající degradaci izolace vinutí. Výsledek pod 1 MΩ signalizuje nutnost servisního zásahu.

Přehled základních diagnostických metod a jejich zaměření:

• Měření tlaku a průtoku: odhaluje netěsnosti, nesprávné nastavení regulace a snížení výkonu
• Tribodiagnostika oleje: detekuje opotřebení, cizí částice, vlhkost a degradaci maziva
• Vibrační analýza: zachytí nevývahu, poškozená ložiska a mechanické uvolnění dílů
• Elektrodiagnostika megmetrem: kontrola izolačního stavu vinutí motoru
• Ultrazvuková detekce úniků: lokalizace netěsností přírub, spojů a ventilů
• Termovize: vizualizace teplotních anomálií na elektrických a mechanických dílech

Profesionální tip: Při tribotechnické diagnostice odebírejte vzorky oleje vždy při stejné provozní teplotě a ze stejného místa v mazacím okruhu. Výsledky z různých podmínek nelze spolehlivě porovnávat.

Nejčastější chyby odhalené diagnostikou

Diagnostika kompresoru nepřináší jen data o aktuálním stavu. Odhaluje vzorce problémů, které se opakují a mají konkrétní příčiny. Znát tyto vzorce znamená opravovat příčinu, ne jen symptom.

Úniky vzduchu

Jde o nejrozšířenější problém v průmyslových kompresorovnách. Úniky vzduchu dosahují 10 až 30 % celkového objemu vyrobeného vzduchu. Kompresor přitom neví, zda vzduch pohání nástroj nebo uniká prasklinou v potrubí. Pracuje stejně tvrdě, bez ohledu na to.

Špatné mazání a jeho příznaky

Nedostatečné nebo degradované mazivo způsobuje urychlené opotřebení kluzných ploch a ložisek. Příznaky zahrnují vyšší provozní teplotu, hlučnější chod a rostoucí příkon při stejném výkonu. Tribodiagnostika tyto změny zachytí dříve, než způsobí havárii.

Elektrické závady vinutí

Technici často nesprávně měří izolační stav vinutí kompresoru, protože používají multimetr místo megmetru. Počínající degradace izolace pak zůstane neodhalena až do výpadku motoru.

Nevhodné provozní podmínky

Nejčastější příčinou poruch kompresorů není konstrukční vada, ale provoz mimo projektované podmínky. Přehřátí z důvodu nevhodného umístění kompresoru, nedostatečné větrání strojovny nebo nesprávně nastavené ochranné prvky způsobují zbytečné poruchy, které diagnostika jednoznačně identifikuje.

Praktický postup pro odhalení nejčastějších chyb při diagnostice:

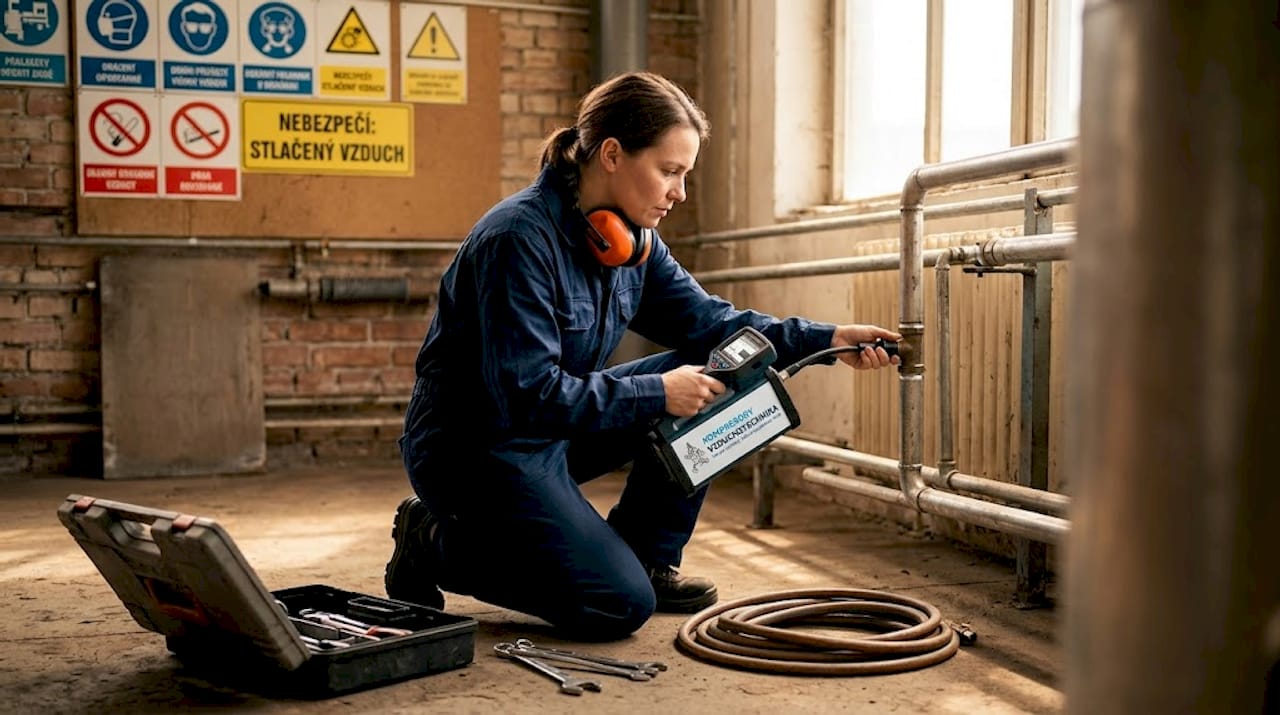

1. Kontrola netěsností ultrazvukem při plném provozním tlaku, mapování a označení každého úniku
2. Odběr vzorku oleje pro tribodiagnostiku a porovnání s referenčními hodnotami výrobce
3. Měření izolačního odporu vinutí megmetrem při odpojeném napájení
4. Zaznamenání provozních teplot na vstupu, výstupu a chlazení v různých časech provozu
5. Porovnání příkonu s hodnotami z technické dokumentace při stejném pracovním tlaku a průtoku
6. Kontrola nastavení ochranných prvků a porovnání s projektovými parametry zařízení

Profesionální tip: Pokud kompresor spotřebovává více energie, ale výkon zůstává stejný nebo klesá, hledejte nejprve úniky. Teprve pokud úniky nenajdete, přistupte k detailnější elektrodiagnostice a analýze mechanických dílů.

Mnoho servisů opomíjí opravy netěsností, přestože právě jejich zanedbání vede k drahým výměnám O-kroužků, ventilů nebo celých kompresorů. Preventivní oprava těsnění stojí zlomek nákladů na výměnu celé sestavy.

Ekonomické a ekologické přínosy diagnostiky

Pravidelná diagnostika kompresoru se nepromítá jen do snížení poruchovosti. Přináší měřitelné úspory na energii, prodlužuje životnost zařízení a snižuje emise CO2.

Přechod od reaktivních oprav k plánované prediktivní údržbě snižuje náklady na opravy a eliminuje neplánované odstávky. Výrobní linka, která se zastavila kvůli poruše kompresoru, generuje ztráty výrazně přesahující cenu samotného servisu.

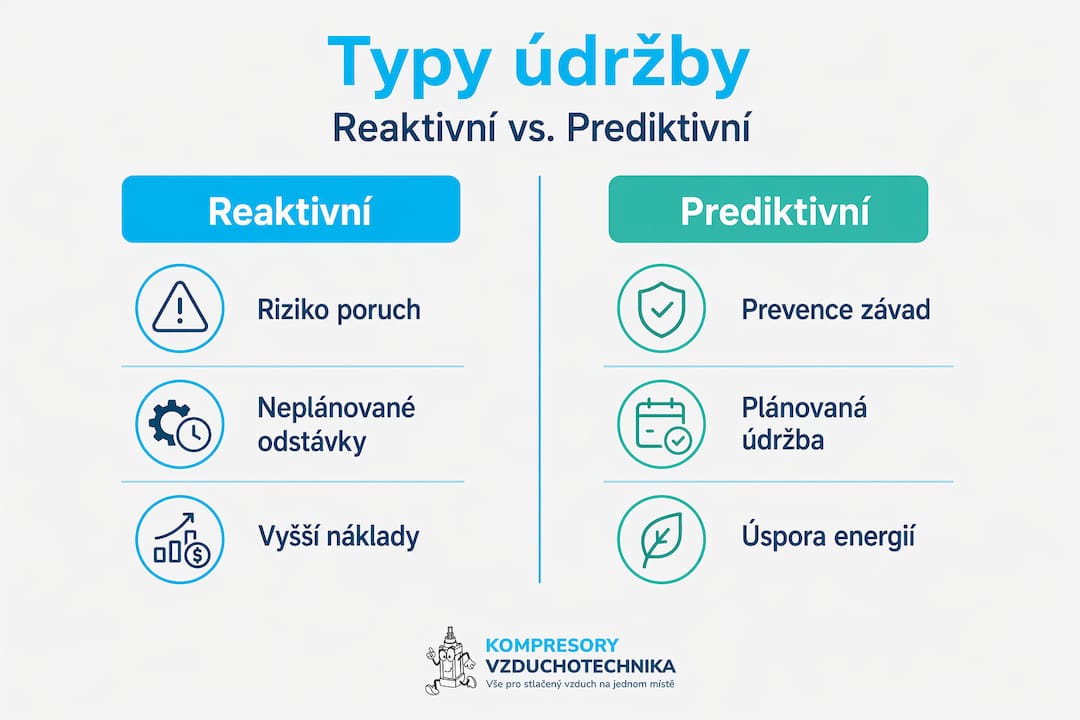

Srovnání: reaktivní vs. prediktivní přístup k údržbě

Správná diagnostika a odstranění úniků vzduchu dokáže snížit náklady na stlačený vzduch i o desítky procent. U provozu s vyšší spotřebou to představuje úsporu v řádu statisíců korun ročně. Snížení příkonu kompresoru má přitom přímý dopad na emise CO2, protože průmyslová elektřina v ČR stále nese nezanedbatelnou uhlíkovou stopu.

Zavedení pravidelného monitoringu provozních dat navíc umožňuje plánovat výměny opotřebených dílů v předstihu. Výměna ložiska při plánované odstávce stojí zlomek nákladů ve srovnání s výměnou po havárii, kdy dojde i k poškození dalších komponent. Podrobněji se tomuto tématu věnuje průvodce úsporami energie.

Jak zavést diagnostiku do provozu

Implementace diagnostického procesu nemusí být složitá. Klíčem je systematický přístup a výběr správných nástrojů pro konkrétní typ zařízení.

Výběr nástrojů a senzorů

Pro základní diagnostiku postačí ultrazvukový detektor úniků, megmet, teploměr s IR sondou a tlakoměr s datalogerem. Pro pokročilou diagnostiku lze doplnit vibračním analyzátorem a odběrovou soupravou pro tribodiagnostiku. Senzory průtoku a chytré měřiče příkonu umožňují kontinuální monitoring bez nutnosti pravidelné manuální kontroly.

Proces tribodiagnostiky krok za krokem

Odběr vzorku probíhá vždy při provozní teplotě oleje. Vzorek se odebírá do čisté vzorkovnice ze standardizovaného odběrného místa. Laboratoř změří viskozitu, obsah vody, číslo kyselosti a přítomnost otěrových kovů. Výsledky se porovnávají s předchozími vzorky a s limitními hodnotami výrobce maziva.

Přehled doporučených nástrojů a frekvence jejich využití:

• Ultrazvukový detektor úniku: měsíčně při plném provozním tlaku, mapování celého rozvodu
• Megmet pro měření izolace: čtvrtletně nebo při každém servisním zásahu na elektro části
• Tribodiagnostika oleje: každých 500 až 1 000 provozních hodin nebo dle doporučení výrobce
• Vibrační analýza: pololetně nebo při podezření na mechanickou závadu
• Termovize elektrických a mechanických dílů: jednou ročně nebo před plánovanou odstávkou

Profesionální tip: Výsledky diagnostiky zaznamenávejte do provozního deníku s datem, hodnotou a provozními podmínkami při měření. Trend v čase je cennější než jedno izolované číslo.

Vyhodnocení dat by mělo probíhat ve spolupráci technické obsluhy s údržbovým inženýrem. Technik zná provozní podmínky, inženýr vyhodnotí trend a navrhne opatření. Tato spolupráce je základem funkčního systému prediktivní údržby. Pro přehled o nejčastějších chybách při provozu poslouží také článek o chybách při používání kompresorů.

Plán auditů by měl zahrnovat jak pravidelné denní kontroly obsluhou (vizuální prohlídka, kontrola tlaku a teplot, hladina oleje), tak periodické odborné diagnostické cykly prováděné servisní firmou nebo vyškoleným technikem.

Pohled z praxe: co diagnostika skutečně změní

Z vlastní zkušenosti mohu říct, že největší přidaná hodnota diagnostiky nespočívá v samotných číslech. Spočívá v tom, že technik přestane hasit požáry a začne jim předcházet.

V provoze, kde se diagnostika prováděla jednou za rok jen kvůli pojišťovně, jsem viděl kompresory, které spotřebovávaly o 25 % více energie než v době uvedení do provozu. Nikdo to neřešil, protože kompresor “jel”. Teprve tribodiagnostika odhalila, že olej je kontaminován vodou po celé tři roky a ložiska se opotřebovávají několikanásobně rychleji.

Co mě praxe naučila: nejčastěji přehlíženým aspektem není technická metoda, ale komunikace. Technik změří izolaci, zjistí hodnotu 0,8 MΩ a zapíše ji do formuláře. Nikdo ji ale nevyhodnotí, protože neexistuje systém eskalace. Diagnostika bez vyhodnocení a reakce je jen sběr dat.

Důležitá je také volba intervalu. Příliš krátký interval generuje zbytečné náklady na servis. Příliš dlouhý interval nezachytí rychle rostoucí poruchu. Správné nastavení vzniká z historických dat konkrétního zařízení, nikoliv z obecného doporučení výrobce.

Spolupráce s akreditovanou tribodiagnostickou laboratoří se vyplatí vždy, když vlastní kapacity nestačí na správnou interpretaci výsledků. Laboratoř vidí stovky vzorků ročně a pozná anomálii, která obsluze provozu nepřijde podezřelá.

Dlouhodobý monitoring je investice, která se vrátí v první zamezené havárii. To není odhad, to je výsledek.

— Zdeněk

Diagnostika a efektivita s podporou Kompresory-vzduchotechnika

Správná diagnostika začíná u správných zařízení a odborné podpory. Kompresory-vzduchotechnika nabízí technikům i provozním inženýrům produkty a poradenství potřebné pro zavedení funkčního diagnostického procesu.

V nabídce Kompresory-vzduchotechnika najdete energeticky úsporné šroubové kompresory SCR s nízkou měrnou spotřebou energie, vhodné pro kontinuální průmyslový provoz s požadavky na monitoring. Sortiment doplňují pneumatické a hydraulické komponenty pro spolehlivou správu rozvodů stlačeného vzduchu. Tým Kompresory-vzduchotechnika poskytuje také odborné poradenství při výběru diagnostických nástrojů, nastavení servisních intervalů a optimalizaci provozu kompresorů. Více informací na přehledu služeb.

FAQ

Co je diagnostika kompresoru a proč je důležitá?

Diagnostika kompresoru je systematický proces měření a vyhodnocování provozních parametrů zařízení, jako jsou tlak, teplota, příkon a stav oleje. Cílem je odhalit počínající poruchy dříve, než způsobí výpadek nebo drahé poškození.

Jak provést diagnostiku úniku vzduchu v kompresoru?

Úniky se nejspolehlivěji detekují ultrazvukovým detektorem při plném provozním tlaku. Každý nalezený únik se označí a zapíše do mapy rozvodu, aby bylo možné plánovat opravu a sledovat celkový objem ztrát.

Proč nestačí pro měření izolace vinutí klasický multimetr?

Multimetr pracuje s nízkým napětím a počínající degradaci izolace neodhalí. Megmet aplikuje měřicí napětí 500 až 1000 V, čímž spolehlivě odhalí degradaci izolace dříve, než způsobí poruchu motoru.

Jak často provádět tribodiagnostiku oleje kompresoru?

Standardní interval je každých 500 až 1 000 provozních hodin, záleží na typu oleje a doporučení výrobce kompresoru. U zařízení s historií kontaminace nebo vyšším tepelným zatížením se interval zkracuje.

Jaké jsou největší úspory plynoucí z pravidelné diagnostiky?

Největší úspory přináší eliminace úniků vzduchu, které tvoří 10 až 30 % celkové výroby, a včasná výměna opotřebených dílů místo havarijní opravy celého kompresoru.
