Jak funguje cyklónový odlučovač: průvodce pro praxi

TL;DR:

• Cyklónový odlučovač vytváří odstředivé síly v řádu desítek tisíc G, odstraňuje pevné částice bez filtrační vložky. Funguje na principu rotujícího víru, který odděluje nečistoty a umožňuje kontinuální provoz bez zanášení. Výhody zahrnují nízké náklady na údržbu, vysokou spolehlivost a vhodnost jako první stupeň filtrace.

Cyklónový odlučovač není jen jednoduchý filtr. Jde o zařízení, které vytváří odstředivé síly v řádu desítek tisíc G a díky tomu odděluje pevné částice ze vzdušného proudu bez jediné filtrační vložky. Jak funguje cyklónový odlučovač je otázka, která zajímá jak průmyslové techniky, tak pokročilé hobbyisty pracující se stlačeným vzduchem. Tento článek vysvětluje princip cyklónového odlučovače krok za krokem, porovnává ho s jinými technologiemi a poskytuje konkrétní rady pro výběr a provoz.

Obsah

• Klíčová shrnutí
• Jak funguje cyklónový odlučovač krok za krokem
• Aplikace a výhody cyklónového systému
• Fyzikální aspekty: tlak, geometrie a účinnost separace
• Jak vybrat odlučovač: parametry a údržba
• Vzduchové cyklóny versus hydrocyklóny
• Zkušenost z praxe s cyklónovými odlučovači
• Odlučovače a vzduchové systémy od Kompresory-vzduchotechnika
• FAQ

Klíčová shrnutí

Jak funguje cyklónový odlučovač krok za krokem

Princip cyklónového odlučovače stojí na fyzice odstředivé síly. Vzduch vstupuje do válcové nebo kuželové komory tangenciálně, tedy pod úhlem ke stěně. Tím se okamžitě spustí rotační pohyb vzdušného sloupce.

Co se děje uvnitř cyklónu, lze popsat ve čtyřech fázích:

1. Vstup vzduchu: Znečištěný vzduch vstupuje tangenciálním otvorem do horní části tělesa cyklónu. Vysoká vstupní rychlost, ideálně 15 až 25 m/s, vytváří silný rotující vír.
2. Rotace a centrifugace: Vír rotuje podél vnitřní stěny. Těžší pevné částice, prach i kapičky kapaliny jsou vlivem odstředivé síly vymrštěny ke stěně cyklónu. Tyto síly mohou dosahovat hodnot desítek tisíc G, což je nesrovnatelně víc než gravitace.
3. Oddělení a spad: Částice přilnuté ke stěně ztrácejí kinetickou energii, sklouznou dolů po kuželové části a padají do sběrné nádoby ve spodní části zařízení.
4. Odchod čistého vzduchu: Vnitřní vzdušný sloupec, zbavený nečistot, se stočí nahoru středem cyklónu a odchází výstupní trubicí ven.

Celý proces probíhá kontinuálně a bez přerušení, protože zařízení neobsahuje žádné filtrační médium, které by se zanášelo. To je zásadní odlišnost od klasických prachových filtrů.

Profesionální tip: Pokud provozujete cyklón v prostředí s vysokou vlhkostí, sledujte kondenzaci ve sběrné nádobě. Hromadění kapaliny může narušit oddělování pevných částic a snížit celkovou efektivitu.

Efektivita cyklónových odlučovačů závisí na tom, jak přesně je dimenzována geometrie tělesa a vstupní rychlost proudu. Špatně zvolený průměr nebo nevhodná délka kuželové části výrazně sníží výkon zařízení i při správné instalaci.

Aplikace a výhody cyklónového systému

Cyklónové odlučovače se uplatňují napříč průmyslovými odvětvími. Jejich specifický princip fungování z nich dělá spolehlivé řešení všude tam, kde jde o trvalé oddělování pevných částic z proudu vzduchu nebo plynu.

Typické oblasti použití zahrnují:

• Průmyslová recyklace plastů a fólií, kde cyklóny odstraní prach a jemné částice bez nutnosti výměny filtrů.
• Dřevoobráběcí provozny, kde piliny a hrubý prach tvoří nepřetržitou zátěž pro odsávací systémy.
• Potravinářský průmysl, kde se cyklóny používají k separaci suchých prášků a granulátů bez rizika kontaminace filtračním médiem.
• Pneumatické dopravní systémy, kde slouží k oddělování dopravovaného materiálu od hnacího vzduchu.
• Předčisticí stupeň v komplexních systémech, kde chrání jemnější filtrační zařízení před předčasným zanášením.

Výhody cyklónového systému oproti klasickým filtračním technologiím jsou měřitelné:

Bez pohyblivých částí je možný nepřetržitý provoz s minimálními požadavky na servis. To oceníte zejména v provozu, kde výpadek odsávání znamená přímou ztrátu produktivity.

Profesionální tip: Cyklónový odlučovač nasazujte primárně na hrubé a středně jemné frakce. Pro zachycení velmi jemných částic pod 5 mikronů doplňte systém o sekundární filtr. Kombinace technologií dává nejlepší výsledky, jak potvrzuje i praxe ve filtračních systémech pro výrobu.

Fyzikální aspekty: tlak, geometrie a účinnost separace

Výkon cyklónu se neřídí jen průtokem vzduchu. Rozhodující roli hraje tlakový rozdíl mezi středem cyklónu a jeho stěnou a také geometrie samotného tělesa.

Tlakový rozdíl vzniká rotací vzdušného sloupce. Střed cyklónu má nižší tlak, stěna naopak vyšší. Tento gradient tlaku spolupracuje s odstředivou silou a společně pohání separaci. Vstupní rychlost a poměr průměrů jednotlivých částí cyklónu přímo určují výslednou separační sílu.

Pro průmyslové cyklóny platí, že optimální vstupní rychlost 15 až 25 m/s zajišťuje dostatečné odstředivé síly bez zbytečné spotřeby energie. Provoz mimo tento rozsah buď snižuje účinnost, nebo neúměrně zvyšuje provozní náklady.

Správná optimalizace tlakového systému a geometrie je proto při návrhu nebo výběru cyklónu zásadní. Nelze ji nahradit vyšším průtokem ani dodatečnými úpravami po instalaci.

Jak vybrat odlučovač: parametry a údržba

Výběr správného cyklónového odlučovače začíná definicí aplikace. Každý provoz má jiné požadavky na průtok, druh nečistot a požadovanou účinnost separace.

Klíčové parametry při výběru:

• Průtok vzduchu (m³/h): Cyklón musí být dimenzován na skutečný průtok, nikoliv na nominální výkon kompresoru.
• Typ a velikost částic: Pro hrubý prach nad 10 mikronů stačí standardní provedení. Pro jemnější frakce volte vícesledové nebo multistupňové cyklóny.
• Provozní tlak: Ujistěte se, že těleso cyklónu odpovídá maximálnímu provoznímu tlaku systému.
• Materiál tělesa: Korozivní prostředí nebo abrazivní materiály vyžadují speciální povlaky nebo nerezové provedení.
• Objem sběrné nádoby: Příliš malá nádoba si vyžádá časté vyprazdňování a může narušit provoz.

Typické chyby při instalaci a provozu:

• Nedostatečná těsnost spojů vedoucí k úniku podtlaku a snížení účinnosti.
• Instalace na nevhodné místo v systému, kde vzduch přichází s příliš nízkou rychlostí.
• Zanedbaná správná instalace rozhoduje o efektivitě a nesprávné vedení vzduchu může výrazně snížit výkon.

Profesionální tip: Při hodnocení cyklónových odlučovačů recenze výrobků čtěte se zaměřením na provozní podmínky testů. Výsledky měřené v laboratoři se mohou od reálného průmyslového provozu výrazně lišit. Vždy si vyžádejte technické listy s naměřenými hodnotami při konkrétní vstupní rychlosti a průtoku.

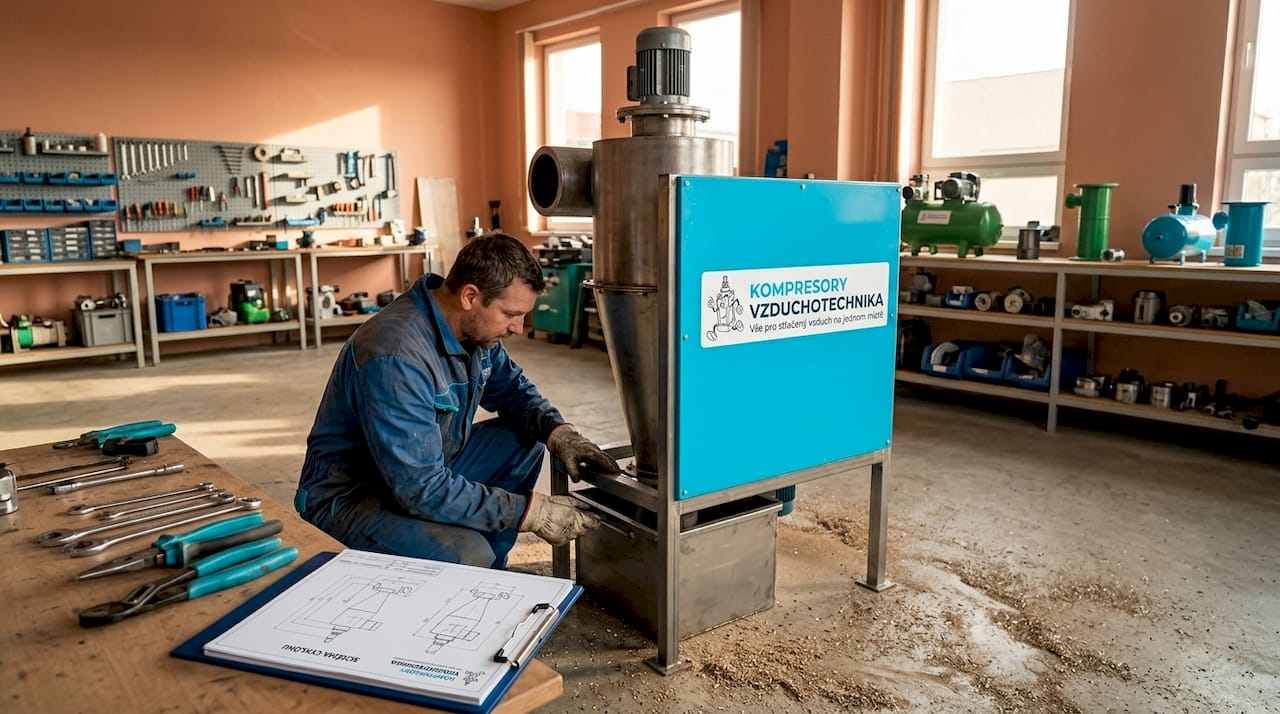

Pravidelná údržba je minimální, ale nelze ji zcela vynechat. Kontrolujte těsnost sběrné nádoby, stav těsnění a výstupní trubice. Jednou za čas vizuálně zkontrolujte vnitřní povrch cyklónu pro případné opotřebení nebo usazeniny.

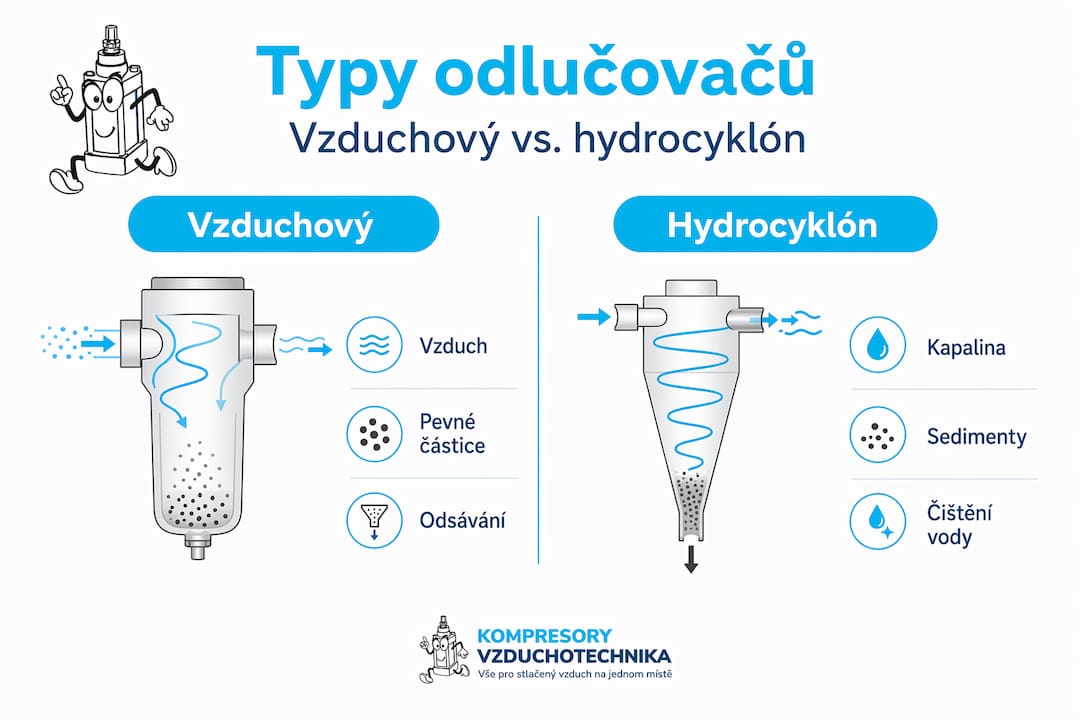

Vzduchové cyklóny versus hydrocyklóny

Oba typy pracují na stejném fyzikálním principu, ale v různých médiích a pro různé aplikace. Pochopení rozdílů pomáhá při výběru správné technologie.

Vzduchové cyklóny oddělují pevné částice nebo kapičky kapaliny ze vzdušného proudu. Používají se v průmyslovém odsávání, pneumatické dopravě, ochraně kompresorů a všude tam, kde jde o čištění vzduchu nebo technického plynu.

Hydrocyklóny pracují na principu rozdílu hustoty pevných látek a kapaliny. Oddělují sedimenty, kaly a pevné nečistoty z kapalných proudů. Uplatňují se v úpravě odpadních vod, těžebním průmyslu a systémech cirkulace chladicích kapalin.

Volba mezi oběma technologiemi je přímočará: vzduchový cyklón pro plynná média, hydrocyklón pro kapalná. Kde dochází ke kombinaci obou médií, nasazujte zařízení postupně nebo volte specializované kombinované odlučovače dostupné například jako odlučovače kondenzátu.

Zkušenost z praxe s cyklónovými odlučovači

Z mé zkušenosti je největší chybou, které se uživatelé dopouštějí, podcenění vstupní rychlosti vzduchu. Vidím to opakovaně: technicky správně zvolené zařízení, ale instalované do místa v potrubí, kde vzduch proudí příliš pomalu. Výsledkem je slabý vír, minimální odstředivá síla a odlučovač, který neodděluje téměř nic.

Druhý problém, který mě opakovaně překvapuje, je přehnaná důvěra v jeden stupeň separace. Cyklóny jsou výborné na hrubé frakce a středně jemný prach. Ale pokud někdo očekává, že samotný cyklón nahradí kompletní filtraci, bude zklamán. Správná kombinace cyklónu jako předčisticího stupně s navazujícím jemným filtrem nebo jednotkou úpravy vzduchu dává konzistentní výsledky v dlouhodobém provozu.

Oceňuji, že výrobci cyklónů v posledních letech výrazně zlepšili dokumentaci. Technické listy dnes obsahují reálné separační křivky pro různé průtoky. Před pár lety bylo standardem jen jedno číslo účinnosti bez kontextu. To byl zdroj mnoha nedorozumění při výběru. Dnes lze porovnávat konkrétní hodnoty a vybrat zařízení, které skutečně odpovídá podmínkám provozu.

Co bych zdůraznil zejména profesionálům: výkon cyklónu nezávisí jen na výrobci, ale z velké části na správnosti instalace a dimenzování celého systému. Správně instalovaný průměrný cyklón překoná špatně instalovaný prémiový výrobek.

— Zdeněk

Odlučovače a vzduchové systémy od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí technické poradenství při výběru odlučovačů, kompresorů i navazujících komponent pro úpravu stlačeného vzduchu. Ať řešíte průmyslový provoz nebo menší dílnu, odborní konzultanti pomohou navrhnout systém odpovídající konkrétním podmínkám.

V nabídce najdete šroubové kompresory SCR pro průmyslové aplikace, jednotky úpravy stlačeného vzduchu, separátory kondenzátu i kompletní příslušenství pro rozvody vzduchu. Pro ty, kteří hledají jednoduché řešení do 10 bar, je dostupná také úprava vzduchu A2. Veškeré produkty jsou podpořeny servisem a technickou dokumentací.

FAQ

Co je to cyklónový odlučovač?

Cyklónový odlučovač je zařízení, které odděluje pevné částice nebo kapičky z proudu vzduchu pomocí odstředivé síly rotujícího vzdušného víru, bez použití filtrační vložky.

Jaká je účinnost cyklónových odlučovačů?

Účinnost závisí na velikosti oddělovaných částic, vstupní rychlosti a geometrii zařízení. Pro hrubé frakce nad 10 mikronů dosahují cyklóny velmi vysoké účinnosti, pro jemnější prach je vhodná kombinace s dalším filtrem.

Jak vybrat odlučovač pro konkrétní aplikaci?

Rozhodující parametry jsou průtok vzduchu, typ a velikost nečistot, provozní tlak a prostředí. Pro správný výběr vždy porovnávejte technické listy s naměřenými hodnotami při reálných provozních podmínkách.

Potřebuje cyklónový odlučovač pravidelnou údržbu?

Cyklóny nevyžadují výměnu filtrů a nemají pohyblivé části. Pravidelně je třeba vyprazdňovat sběrnou nádobu, kontrolovat těsnost spojů a vizuálně přezkoumat vnitřní opotřebení.

Jaký je rozdíl mezi cyklónem a hydrocyklónem?

Vzduchový cyklón pracuje s plynnými médii a odděluje pevné částice ze vzduchu. Hydrocyklón funguje v kapalném médiu a separuje pevné částice nebo kaly z kapalin, například v úpravě odpadních vod.
