Proč je chlazení kompresoru zásadní pro provoz

TL;DR:

• Nedostatečné chlazení kompresorů vede k přehřívání, degradaci oleje a zkrácení jejich životnosti. Správný výběr a pravidelná údržba chladicího systému jsou klíčem k jejich spolehlivosti a efektivitě. Nedodržení těchto zásad způsobuje vážné poruchy, vysoké provozní náklady a předčasné selhání zařízení.

Až 30 % reklamovaných kompresorů selhalo kvůli nedostatku oleje způsobenému špatným chlazením. Přesto patří chlazení k nejpodceňovanějším aspektům provozu a údržby kompresorových systémů. Proč je důležité chlazení kompresoru? Protože bez správné regulace teploty dochází k přehřátí, karbonizaci oleje, zrychlené degradaci těsnění a v krajním případě k havárii celého stroje. Tento článek rozebírá fyzikální principy vzniku tepla, dostupné možnosti chlazení kompresorů, dopady nedostatečného chlazení a konkrétní doporučení pro optimalizaci provozu.

Obsah

• Klíčové poznatky
• Proč je důležité chlazení kompresoru: fyzikální základ
• Možnosti chlazení kompresorů
• Efekty špatného chlazení kompresoru
• Jak správně chladit kompresor a optimalizovat provoz
• Pohled ze servisní praxe
• Kompresory-vzduchotechnika: řešení pro spolehlivé chlazení
• FAQ

Klíčové poznatky

Proč je důležité chlazení kompresoru: fyzikální základ

Každý kompresor pracuje na principu adiabatické nebo polytropické komprese plynu. Při stlačování vzduchu nebo chladiva se mechanická práce přeměňuje na teplo. Teplota stlačeného média na výtlaku přitom závisí na kompresním poměru a fyzikálních vlastnostech media.

Konkrétně: u pístových kompresorů s kompresním poměrem 8:1 může teplota horkého vzduchu na výtlaku dosáhnout 150 až 200 °C. U šroubových kompresorů bývá výtlačná teplota nižší díky olejovému vstřiku, ale stále se pohybuje v rozsahu 70 až 100 °C. Maximální dovolená teplota horkého plynu na výtlaku pro chladivo R410A je přibližně 50 K nad kondenzační teplotou. Překročení tohoto limitu vede k nevratné degradaci oleje.

Vysoké teploty mají tři přímé dopady na provoz:

• Degradace mazacích vlastností oleje. Syntetické i minerální oleje ztrácejí viskozitu při teplotách nad 90 °C a tvoří karbonové usazeniny.
• Tepelná dilatace součástí. Písty, válce a rotory se roztahují, vůle se zmenšují a hrozí zadření.
• Zkrácení životnosti těsnění a ventilů. Pryžová a polymerová těsnění degradují exponenciálně se stoupající teplotou.

Profesionální tip: Pravidelně měřte teplotu výtlaku při ustáleném provozu a porovnávejte ji s projektovanými hodnotami. Odchylka o více než 10 °C od normálu je prvním signálem problému s chlazením, nikoli nutně závadou na samotném kompresoru.

Možnosti chlazení kompresorů

Průmysl využívá tři základní metody chlazení kompresorů. Každá má svůj typický okruh použití, výhody a provozní omezení.

Vzduchové chlazení

Vzduchové chlazení je nejrozšířenější u pístových kompresorů menšího a středního výkonu. Chladící médium je okolní vzduch, který proudí přes žebrované chladící plochy kompresoru buď přirozenou konvekcí, nebo nuceně ventilátorem. Výhody jsou minimální nároky na infrastrukturu a nízké pořizovací náklady. Omezení spočívá v závislosti na teplotě okolí: při teplotách okolí nad 35 °C se účinnost vzduchového chlazení výrazně snižuje a kompresor může přehřívat.

Vodní chlazení

Vodní chlazení se uplatňuje u kompresorů vyššího výkonu, zejména u víceválcových pístových a šroubových strojů v průmyslovém provozu. Chladicí voda cirkuluje přes vložky chladiče v kompresoru a odvádí teplo do chladicí věže nebo do výměníku. Klíčovým parametrem je teplota a průtok chladicí vody. Příliš teplá nebo znečištěná voda chlazení neposkytne dostatečný výkon.

Kapalinové (nepřímé) chlazení

Kapalinové chlazení pomocí průmyslových chladičů přináší nejvyšší přesnost regulace. Přesná regulace teploty chladicí vody v rozsahu 20 až 30 °C s tolerancí ±0,3 až ±1 °C je nezbytná například pro heliové kompresory v kryogenních aplikacích. Moderní průmyslové chladiče dosahují přesnosti ±0,3 °C, což výrazně prodlužuje životnost citlivých kompresorových systémů.

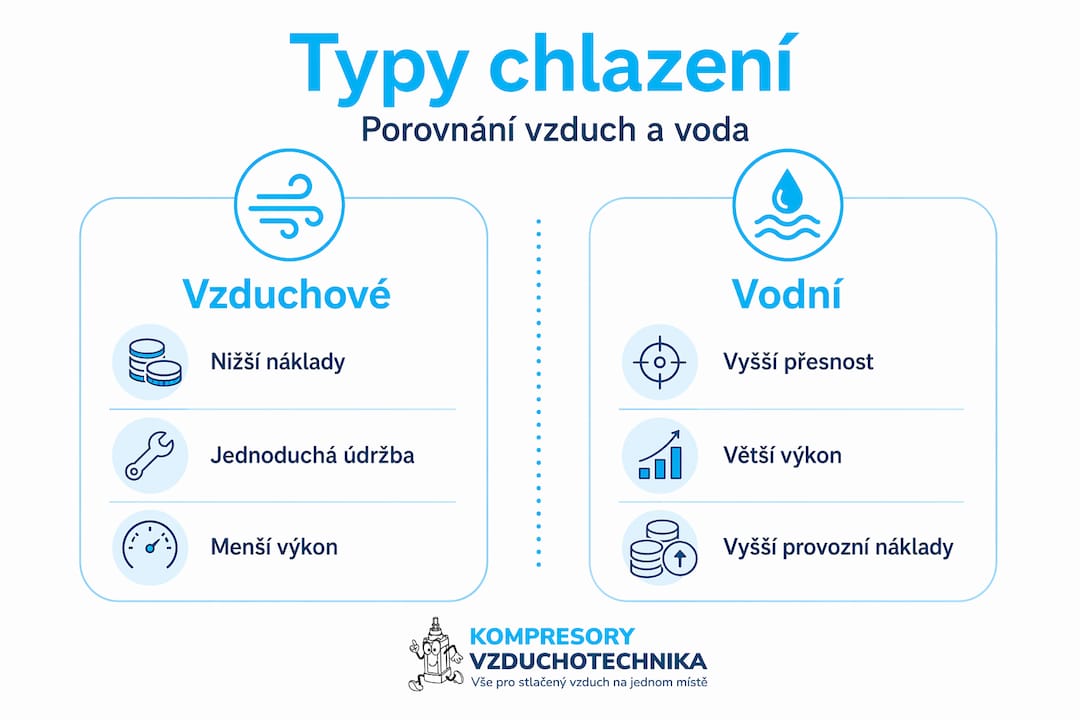

Srovnání metod chlazení:

Profesionální tip: U vzduchového chlazení v uzavřených strojovnách kontrolujte teplotu okolního vzduchu v místě sání ventilátoru, nikoliv teplotu na termostatu místnosti. Přetopená strojovna s teplotou 40 °C může způsobit přehřátí i kompresoru, který je jinak v perfektním stavu.

Moderní přístup ke chlazení jde nad rámec samotného kompresoru. Integrace chlazení s napájením a řízením systému je klíčem k maximální efektivitě a návratnosti investice. U šroubových kompresorů s frekvenčním měničem to znamená koordinaci otáček ventilátoru chladiče s aktuálním tepelným výkonem, což snižuje spotřebu energie na chlazení až o 20 %.

Efekty špatného chlazení kompresoru

Nedostatečné chlazení nezpůsobuje pouze přehřátí. Spouští kaskádu problémů, které se projevují postupně a v různých částech systému. Technici, kteří s touto kauzalitou nejsou obeznámeni, často opravují symptomy místo příčiny.

Nejčastější důsledky nedostatečného chlazení:

1. Karbonizace oleje. Při teplotách nad 100 °C se molekuly oleje rozkládají a tvoří pevné uhlíkové usazeniny. Ty ucpávají olejové cesty, ventily a filtry. Kompresor postupně ztrácí mazání, aniž by poklesla hladina oleje v nádrži.

2. Falešná diagnostika přehřátí chladiva. Přehřátí chladiva může být falešné při úniku chladiva, kdy kompresor stlačuje kapalinu místo páry. Výsledkem je rychlé mechanické opotřebení, přestože teplotní senzory nevykazují alarm. Tato chyba v diagnostice je podle zkušeností z provozu tepelných čerpadel jednou z nejčastějších příčin havárie kompresoru.

3. Ztráta mazání vlivem úniku chladiva. Únik chladiva vede ke ztrátě oleje, který cirkuluje spolu s chladivem v okruhu. Pokud potrubí není správně nadimenzované, olej se nevrací do kompresoru a dochází k suché kompresi.

4. Mechanické selhání kompresoru. Kombinace karbonizace oleje, suchého chodu a extrémního tepla vede k zadření pístů nebo rotorů. Poškozený motor kompresoru vyžaduje před instalací nového zařízení důkladné čištění celého okruhu, včetně odstranění kyselosti a koroze pomocí burn-out filtru. Bez tohoto kroku selže i nový kompresor ve zkrácené době.

5. Zvýšené provozní náklady. Přehřátý kompresor pracuje s nižší účinností, spotřebovává více elektrické energie a produkuje méně stlačeného vzduchu. Více informací o tom, jak výkon kompresoru ovlivňuje celkové náklady na provoz, najdete v samostatném článku.

Profesionální tip: Pokud technik diagnostikuje přehřátí kompresoru, ověřte nejprve stav a množství chladiva nebo oleje v systému. Nedostatek mazání je často důsledkem úniku chladiva, nikoli přímé závady mazacího systému. Záměna těchto příčin prodražuje opravu a neřeší problém.

Jak správně chladit kompresor a optimalizovat provoz

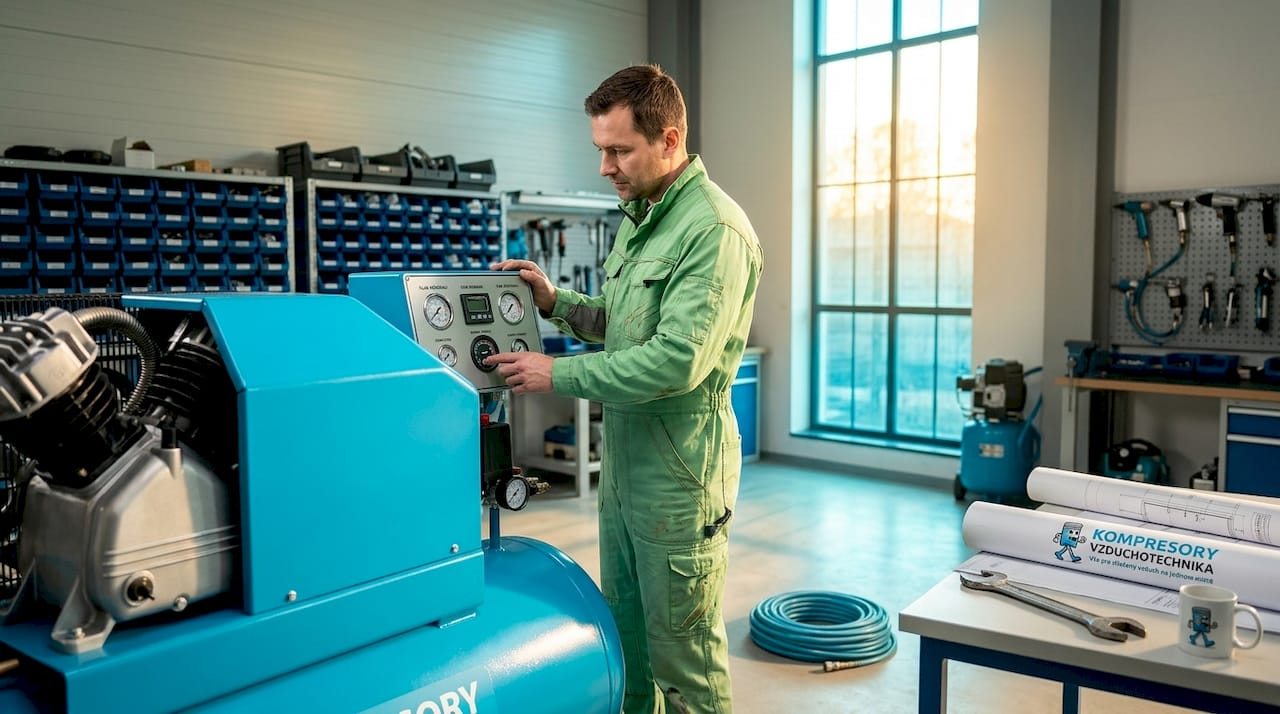

Optimalizace chlazení kompresoru není jednorázová akce. Je to kontinuální proces, který zahrnuje správné nastavení při instalaci, pravidelný monitoring a plánovanou preventivní údržbu.

Klíčové zásady pro správné chlazení:

• Dodržujte provozní teplotní rozsahy. Většina průmyslových kompresorů je konstruována pro teplotu okolí 5 až 40 °C. Teplota výtlačného vzduchu na výstupu chladiče by u šroubových kompresorů neměla překračovat 40 °C. Sledování těchto hodnot je základem správného chlazení.

• Pravidelně čistěte chladicí plochy. Prašné prostředí ucpává žebrování vzduchových chladičů a snižuje jejich výkon o desítky procent. Měsíční čištění stlačeným vzduchem nebo kartáčem je minimální standard u vzduchového chlazení.

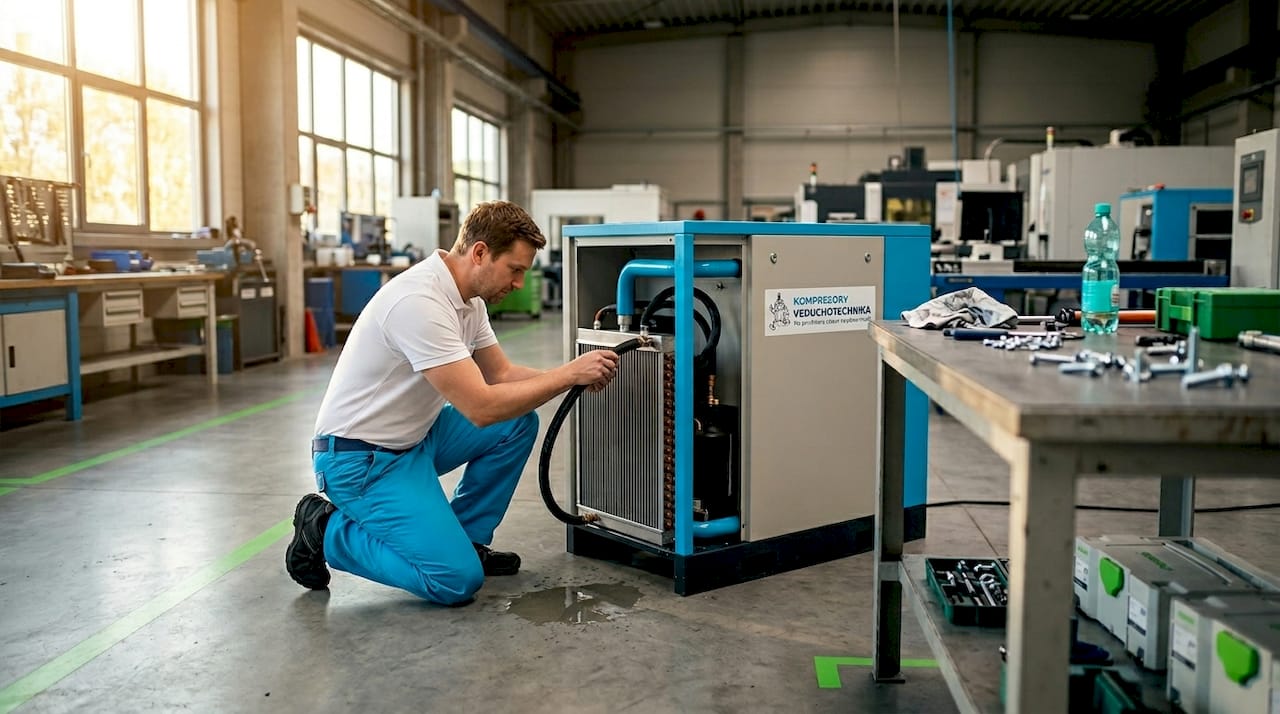

• Kontrolujte průtok a kvalitu chladicí vody. U vodního chlazení monitorujte průtok, teplotu na vstupu a výstupu chladiče a pravidelně kontrolujte tvrdost vody. Usazeniny vodního kamene snižují přestup tepla a mohou přivést systém k přehřátí.

• Sledujte teploty pomocí dataloggeru nebo řídicího systému. Moderní šroubové kompresory jsou standardně vybaveny teplotními senzory na výtlaku, v olejovém okruhu a na výstupu chladiče. Propojení dat s průmyslovým řídicím systémem umožňuje detekci trendů dříve, než dojde k poruše.

• Integrujte chlazení s frekvenčním měničem. U kompresorů s variabilními otáčkami přizpůsobujte výkon ventilátoru chladiče aktuální zátěži. Tím dosáhnete úspory energie při zachování optimálních teplotních podmínek.

• Plánujte výměnu olejových filtrů a oleje podle teplotní zátěže, ne jen podle hodinového cyklu. Kompresor provozovaný v horkém prostředí nebo s vysokým zatížením potřebuje výměnu oleje dříve, než říká výrobcem doporučený interval.

Chlazení a životnost kompresoru jsou přímo provázány. Správně nastavený a udržovaný chladicí systém prodlužuje životnost kompresoru o roky a dramaticky snižuje pravděpodobnost neplánovaných odstávek. Viz také přehled nejčastějších chyb při provozu, které zkracují životnost kompresorů.

Pohled ze servisní praxe

Z mé zkušenosti je největší problém v tom, že technici přistupují k chlazení jako k pasivní součásti systému. Zkontrolují, zda ventilátor točí, zda teče voda, a pokud ano, problém uzavřou. To je chybný přístup.

Viděl jsem desítky kompresorů, které selhaly přesto, že chladicí systém formálně fungoval. Ventilátor točil, voda tekla. Jenže průtok vody byl o 30 % pod projektovanou hodnotou kvůli zanesení filtru na přívodu. Nebo byl vzduchový chladič zanesený prachovými usazeninami z výrobní haly, které zredukovaly přestup tepla na polovinu. Na tyto záludné problémy přijdete jen tehdy, když měříte a porovnáváte reálné provozní parametry s projektovanými hodnotami.

Druhá věc, na kterou se v praxi často zapomíná: chlazení a životnost kompresoru jsou propojenou soustavou. Špatně nastavené chlazení nemusí okamžitě způsobit poruchu. Zkrátí životnost kompresoru o 30 až 50 % a zvýší spotřebu energie, aniž byste si toho všimli. Pravidelný energetický audit a termovizní snímkování chladicích ploch jednou za rok jsou investice s prokazatelnou návratností.

Pro zkušené techniky: nezapomínejte na vliv instalačních podmínek na chlazení. Kompresor umístěný v rohu strojovny bez volné cirkulace vzduchu, nebo s recirkulací ohřátého vzduchu od chladiče zpět do sání ventilátoru, nikdy nedosáhne projektovaného výkonu bez ohledu na to, jak dobrý je samotný stroj.

— Zdeněk

Kompresory-vzduchotechnika: řešení pro spolehlivé chlazení

Správné chlazení začíná výběrem kompresoru konstruovaného pro vaše provozní podmínky. Kompresory-vzduchotechnika nabízí kompletní sortiment pro průmyslový i dílenský provoz s důrazem na tepelnou spolehlivost a nízké provozní náklady.

Pro kontinuální průmyslový provoz jsou vhodné šroubové kompresory pro nepřetržitý provoz s integrovaným chladicím systémem a tepelným managementem. Pro aplikace, kde záleží na čistotě vzduchu i na spolehlivém chlazení bez rizika kontaminace olejem, jsou k dispozici bezolejové kompresory ABAC Super tiché OS. Kompresory-vzduchotechnika také zajišťuje odborné technické poradenství při výběru chladicí konfigurace, dimenzování příslušenství a nastavení servisních intervalů s ohledem na konkrétní provozní podmínky zákazníka. Produktový tým je k dispozici pro konzultace B2B i pro individuální technické požadavky.

FAQ

Co způsobuje přehřátí kompresoru?

Přehřátí kompresoru nejčastěji způsobuje zanešené nebo poddimenzované chlazení, vysoká teplota okolí, nedostatek oleje nebo chladiva a karbonové usazeniny v chladicím okruhu. Přehřátí může být také falešné při úniku chladiva.

Jak chlazení ovlivňuje spotřebu energie kompresoru?

Špatné chlazení zvyšuje teplotu stlačeného media, čímž roste potřebný příkon pro dosažení požadovaného tlaku. Správně fungující chlazení udržuje provozní bod kompresoru v oblasti nejvyšší účinnosti a snižuje tak provozní náklady.

Jak často se čistí chladicí systém kompresoru?

Vzduchové chladiče by se měly čistit minimálně jednou měsíčně v prašném prostředí, ve standardních podmínkách jednou za čtvrt roku. Vodní okruhy vyžadují kontrolu průtoku a kvality vody minimálně dvakrát ročně, výměnu náplně podle chemické analýzy.

Jaký je správný teplotní rozsah pro provoz kompresoru?

Teplota okolního vzduchu u vzduchového chlazení by neměla přesáhnout 40 °C. Výtlačná teplota oleje u šroubových kompresorů se pohybuje ideálně mezi 70 a 95 °C. Pro přesné kryogenní aplikace je doporučena regulace chladicí vody v rozsahu 20 až 30 °C s tolerancí ±1 °C.

Musí se po havárii kompresoru čistit celý okruh?

Ano. Po poškození kompresoru je nutné celý okruh vyčistit od kyselosti, koroze a karbonových zbytků pomocí burn-out filtru. Bez tohoto kroku hrozí rychlé selhání nového kompresoru ze stejné příčiny.
