Co je pneumatické mazání: průvodce pro techniky

TL;DR:

• Pneumatické mazání dosahuje provozního tlaku 200 až 300 barů, přičemž vysokotlaké verze překračují 800 barů s přesností ±5 %. Tento systém využívá stlačený vzduch k vysokotlakému dávkování maziva, což zvyšuje životnost strojů a zajišťuje bezpečnost v prostorách s vysokým rizikem výbuchu. Správná konfigurace, výpočet intervalů a pravidelná údržba jsou klíčové pro spolehlivý provoz a minimalizaci selhání.

Pneumatické mazání dosahuje provozních tlaků 200 až 300 barů, přičemž vysokotlaké verze překračují hranici 800 barů s přesností dávkování ±5 %. To jsou čísla, která od klasických manuálních systémů dělí propast. Co je pneumatické mazání, jak funguje a proč se v moderním průmyslu stává standardem pro aplikace s vysokou frekvencí cyklů? Tento průvodce pokrývá fyzikální principy, technologie čerpadel, výpočty mazacích intervalů i praktické doporučení pro implementaci v náročných provozech.

Obsah

• Klíčové poznatky
• Co je pneumatické mazání a jak funguje
• Výhody pneumatického mazání
• Výpočet mazacích intervalů
• Implementace pneumatického mazání v průmyslu
• Pohled z praxe: co teorie neřekne
• Produkty a podpora od Kompresory-vzduchotechnika
• FAQ

Klíčové poznatky

Co je pneumatické mazání a jak funguje

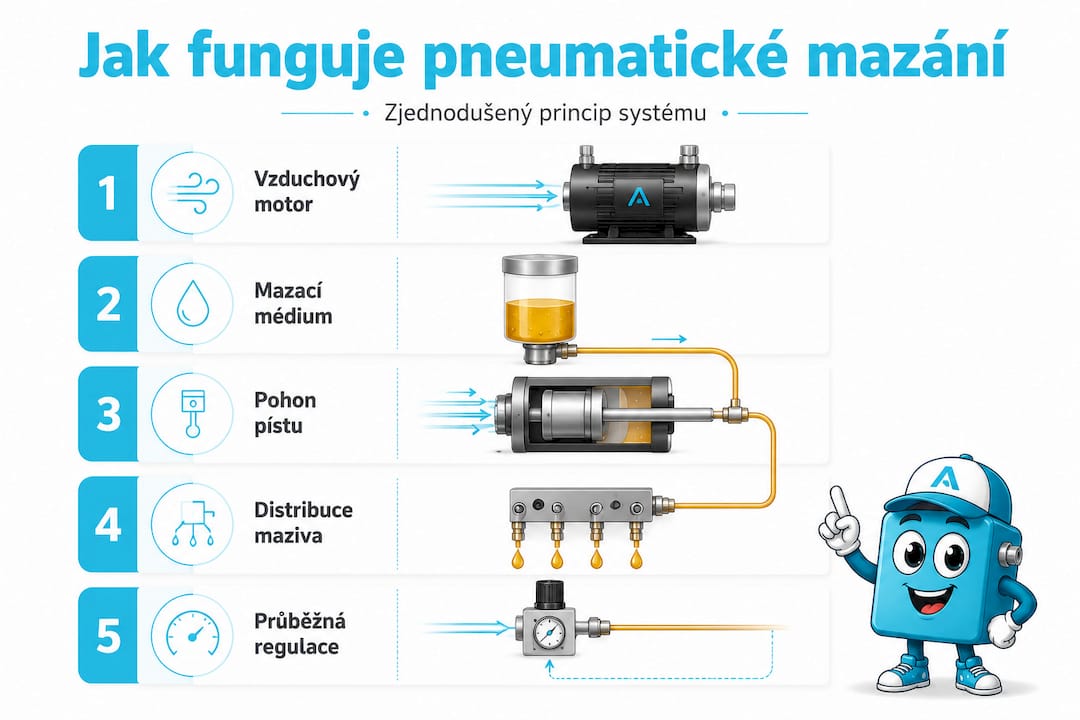

Pneumatické mazání je systém, který využívá stlačený vzduch jako pohonné médium pro dopravu a přesné dávkování maziva na tribologicky namáhaná místa stroje. Základním principem je přeměna tlakové energie vzduchu na mechanickou práci pístového čerpadla, které vytlačuje mazivo s vysokým tlakem do potrubního rozvodu.

Klíčovou roli v konstrukci hraje vzduchový motor s dvojčinným pístem, který střídavým pohybem zajišťuje kontinuální nebo impulzní přísun maziva. Přepínání smyslu pohybu obstarávají směrové ventily, jejichž automatické přepínání proudění je předpokladem pro spolehlivý provoz bez obsluhy.

FRL jednotka a regulace

Každý pneumatický mazací systém začíná u přípravy vzduchu. FRL jednotka (filtr, regulátor, maznice) odstraňuje vlhkost a nečistoty ze stlačeného vzduchu, reguluje tlak na pracovní hodnotu a v případě potřeby dávkuje do vzduchu mlhu oleje pro ochranu vzduchového motoru samotného.

Pracovní tlak přívodu vzduchu se typicky pohybuje v rozsahu 4 až 8 barů. Výstupní tlak na straně maziva pak závisí na konstrukčním převodovém poměru čerpadla. Standardní systémy dosahují 200 až 300 barů, vysokotlaké verze pak 580 až 870 barů, se spotřebou vzduchu 200 až 500 l/min.

Venturiho efekt a kontinuální mazání

V jednodušších aplikacích, jako jsou inline maznice pneumatického nářadí, pracuje systém na principu Venturiho efektu. Průtokem vzduchu úzkým hrdlem vzniká podtlak, který saje olej z nádobky a rozptyluje jej ve formě mlhy do vzduchového proudu. Pochopení základů pneumatiky usnadní výběr správného principu pro konkrétní aplikaci.

Výhody pneumatického mazání

Porovnání s elektrickými nebo hydraulickými mazacími systémy vyznívá pro pneumatické řešení příznivě hned v několika oblastech.

• Bezpečnost v nebezpečných prostředích. Pneumatické systémy jsou preferovány v prostředích s rizikem výbuchu a tam, kde není stabilní elektrické napájení. Absence elektromotorů eliminuje zdroj jiskření.
• Prodloužení životnosti součástí. Automatické centrální mazání prodlužuje životnost mazaných komponent 2 až 3krát oproti manuálnímu mazání, a to zejména u aplikací s frekvencí cyklů přesahující 60 za minutu.
• Přesnost dávkování. Přesnost ±5 % u pneumatických čerpadel zabraňuje jak podmazání, tak přemazání, které způsobuje zbytečné opotřebení těsnění a kontaminaci pracovního prostředí.
• Odolnost vůči podmínkám provozu. Pneumatická čerpadla jsou mechanicky jednoduchá, odolná vůči vibracím a schopná provozu v širokém teplotním rozsahu.
• Snížení nároků na obsluhu. Automatizace mazacích cyklů snižuje závislost na manuální práci a eliminuje riziko lidské chyby při vynechání mazacího intervalu.

Obecně platí, že mazání snižuje vnitřní odpor nástrojů a prodlužuje intervaly servisních zásahů, což se přímo promítá do nižších provozních nákladů.

Porovnání typů mazacích systémů

Výpočet mazacích intervalů

Správné plánování mazacích intervalů je technická disciplína, nikoli odhad. Mazivo nepodléhá pouze mechanickému opotřebení. Mechanické stříhání maziva a oxidace jsou hlavními příčinami rozpadu mazacího filmu, přičemž degradaci urychluje i kontaminace a postupné vyčerpání přísad.

Výpočet intervalu opětovného mazání probíhá standardně v těchto krocích:

1. Stanovení frekvence cyklů. Zaznamenejte počet pohybových cyklů za hodinu nebo za směnu. Vyšší frekvence zkracuje interval mazání exponenciálně, ne lineárně.
2. Zohlednění teploty provozu. Každých 15 °C nad referenční teplotou 70 °C přibližně halvuje provozní životnost maziva. Při teplotách nad 100 °C přejděte na speciální teplotně stabilní maziva.
3. Posouzení kontaminace prostředí. Prašné prostředí, vlhkost nebo přítomnost agresivních látek vyžadují zkrácení intervalů a případně přetlakové těsnění mazacích bodů.
4. Výpočet celkového množství maziva. Na základě objemu mazacího bodu, stupně jeho zatížení a předpokládané doby do výměny stanovte jednorázovou dávku.
5. Ověření kompatibility maziva. Maziva pro pneumatické systémy musí být kompatibilní s nitrilovými a polyuretanovými těsněními a mít konzistenci NLGI 2, pokud výrobce neurčí jinak.

Profesionální tip: Při výpočtu intervalů nikdy nevycházejte pouze z hodin provozu. U pneumatických vedení a válců počítejte primárně v počtu cyklů a teprve sekundárně v hodinách. Stroj, který pracuje v krátkých sériích s mnoha reverzacemi, degraduje mazivo rychleji než stroj se stejným počtem provozních hodin, ale rovnoměrným pohybem.

Správné plánování mazacích intervalů podle reálného provozu výrazně zlepšuje spolehlivost a snižuje náklady na neplánované opravy.

Implementace pneumatického mazání v průmyslu

Nasazení pneumatického mazacího systému v průmyslovém provozu vyžaduje systematický přístup od výběru maziva po návrh potrubí.

Typické průmyslové aplikace

Pneumatické mazání nachází uplatnění v celé řadě odvětví:

• Výroba a montáž. Centrální mazací systémy pro výrobní linky s pneumatickým vedením, válci a sklíčidly.
• Těžba a metalurgie. Prostředí s vysokou prašností a teplotami, kde elektrická zařízení selhávají nebo jsou zakázána.
• Potravinářský průmysl. Aplikace vyžadující potravinářsky schválená maziva dávkovaná s přesností zabraňující kontaminaci produktu.
• Nebezpečná prostředí (Ex-zóny). Chemické závody, ropné rafinerie a výbušné sklady, kde pneumatický pohon nevytváří elektrické jiskření. Více o bezpečném provozu v rizikových provozech popisuje samostatný průvodce.

Návrh potrubí a regulace tlaku

Při návrhu potrubního rozvodu je klíčové minimalizovat tlakové ztráty. Pro návrh systému je zásadní zohlednit délku potrubí, viskozitu maziva a okolní teplotu. Každé zbytečné koleno nebo zúžení průřezu zvyšuje tlakovou ztrátu a může způsobit nedostatečné zásobování vzdálených mazacích bodů.

Doporučené zásady pro návrh:

• Používejte potrubí z nerezu nebo mosazi odolné vůči korozivnímu prostředí.
• Umísťujte centrální čerpadlo co nejblíže k uzlům s nejvyšší spotřebou maziva.
• Instalujte pojistné ventily na každé větvi, aby přetlak nepoškodil těsnění mazacích bodů.
• Plynulou regulaci tlaku přívodu vzduchu zajistěte redukčním ventilem s manometrem přímo u čerpadla.

Výběr maziva a servis systému

Výběr maziva není univerzální. Tuk NLGI 2 na bázi lithia nebo lithium-komplexu pokrývá většinu průmyslových aplikací. Pro vysokoteplotní prostředí nad 150 °C přejděte na bentonit nebo silikátový základ. Plastické mazivo pro pneumatická vedení musí mít vysoký index viskozity a odolnost vůči vymývání vodou.

Profesionální tip: Při prvním spuštění nového mazacího systému proplachte rozvody neplnovanou dávkou maziva a teprve poté nastavte pracovní intervaly. Vzduchové kapsy v potrubí způsobují nepravidelné dávkování, které se obtížně diagnostikuje a vede k poškození ložisek ještě před odhalením příčiny.

Servisní kontrola by měla zahrnovat vizuální prohlídku všech konektorů a fitinek, kontrolu zásoby maziva v nádobce, ověření správnosti nastavených intervalů časovačů a test tlaku vzduchu před čerpadlem.

Pohled z praxe: co teorie neřekne

Za roky práce se systémy pneumatického mazání jsem dospěl k jednomu závěru, který se v technické literatuře příliš nepíše. Největší příčinou selhání mazacích systémů není špatný výběr maziva ani nevhodné čerpadlo. Je to podceněný návrh potrubního rozvodu a špatně nastavené intervaly při spuštění, které se pak nikdy nekorigují.

Viděl jsem provozy, kde centrální mazací systém běžel dva roky na výchozím nastavení z doby instalace. Frekvence výroby se mezitím zdvojnásobila, teplota v hale vzrostla o 12 °C kvůli novým pecím. Intervaly mazání zůstaly původní. Výsledek: série selhání pneumatického vedení a ložisek v horizontu tří měsíců, přičemž příčina byla jasná až zpětně.

Pneumatické mazání má nespornou výhodu v jednoduchosti mechaniky a spolehlivosti v nehostinných prostředích. Ale tato jednoduchost svádí k tomu, systém po instalaci ignorovat. Přitom právě výpočet rozpadu mazacího filmu v závislosti na reálných provozních podmínkách je disciplína, která rozhoduje o tom, zda systém funguje, nebo jen existuje.

Mé doporučení: nastavte připomínku pro revizi mazacích intervalů vždy, když dojde ke změně výrobního programu, teploty nebo frekvence cyklů. Plán revize jednou za rok nestačí v dynamických provozech. Systém musí reagovat na provoz, ne na kalendář.

— Zdeněk

Produkty a podpora od Kompresory-vzduchotechnika

Pneumatické mazací systémy vyžadují nejen správné vybavení, ale také přesné technické parametry pro každou aplikaci. Kompresory-vzduchotechnika nabízí kompletní sortiment pro realizaci a servis mazacích systémů, od FRL jednotek a pneumatických čerpadel po příslušenství a potrubní komponenty.

V kategorii pneumatiky a hydrauliky najdete produkty vhodné pro průmyslové mazací aplikace včetně regulačních prvků a maznic. Tým technických poradců Kompresory-vzduchotechnika je dostupný pro konzultaci výběru čerpadla, návrhu rozvodu nebo volby maziva dle provozních podmínek. Pracujeme jak s jednorázovými dodávkami pro konkrétní projekty, tak s průběžným zásobováním pro provozy s centrálními mazacími systémy.

Pro kompletní vybavení provozních dílen a servisních týmů jsou k dispozici také profesionální sady vzduchových pistolí pro údržbu a seřizování pneumatických systémů.

FAQ

Co je pneumatické mazání?

Pneumatické mazání je způsob automatického dávkování maziva pomocí stlačeného vzduchu jako pohonného média. Vzduchový motor pohání pístové čerpadlo, které dopravuje mazivo pod vysokým tlakem k mazacím bodům stroje.

Jaký tlak dosahují pneumatická mazací čerpadla?

Standardní pneumatická mazací čerpadla pracují s výstupním tlakem maziva 200 až 300 barů. Vysokotlaké verze dosahují 580 až 870 barů, přičemž přesnost dávkování činí ±5 %.

Proč se pneumatické mazání používá v nebezpečných prostředích?

Pneumatické systémy nevyžadují elektrické napájení, takže nevytvářejí riziko jiskření. Z tohoto důvodu jsou preferovány v prostředích s rizikem výbuchu, jako jsou chemické závody nebo ropné rafinerie.

Jak často se musí mazat pneumatická vedení?

Interval závisí na počtu cyklů, teplotě provozu a míře kontaminace. Pro aplikace s frekvencí nad 60 cyklů za minutu se doporučuje výpočet na základě počtu cyklů, nikoli hodin provozu.

Jaká maziva jsou vhodná pro pneumatické systémy?

Pro většinu průmyslových pneumatických aplikací se používají plastická maziva konzistence NLGI 2 kompatibilní s nitrilovými a polyuretanovými těsněními. Pro vysokoteplotní prostředí jsou vhodná maziva na bázi bentonitu nebo silikátu.
